PCB电镀镍金工艺介绍

PCB电镀工艺介绍

PCB（Printed Circuit Board，印刷电路板）是电子产品中十分重要的组成部分，通过在基板上印刷导电图形来连接电子元件，实现电路功能。而PCB电镀是PCB制造过程中的一个重要工艺，它能够为PCB提供导电性能和保护层，提高其性能和可靠性。

PCB电镀的主要目的是在PCB表面涂上一层金属或合金，以增加其导电性和耐腐蚀性，并提供接触电阻低的连接点。常见的PCB电镀工艺有化学镀金（ENIG）、热浸锡（HASL）、不锈钢板镀金（ENEPIG）等。下面将对其中的几种常见电镀工艺进行详细介绍。

首先是化学镀金（ENIG）工艺，它是目前PCB制造中较为常用的电镀工艺之一、化学镀金是使PCB表面均匀涂上一层金属镀层的工艺，能够保护PCB表面不受氧化、腐蚀等影响，并具有良好的焊接性能。化学镀金的过程主要包括清洗、活化、化学镀金、后处理等步骤。其中，活化过程能够使PCB表面形成一层切实的活性金属膜，提高金属沉积的质量和附着力。而后处理则是为了去除残留的活化剂和其他杂质，保证镀层的质量和均匀性。

其次是热浸锡（HASL）工艺，它是较为传统的PCB电镀工艺之一、热浸锡是通过将PCB浸泡在融化的锡液中，使其表面形成一层锡镀层的工艺。热浸锡工艺具有生产成本低、工艺简单等优点，广泛应用于PCB制造中。但是，热浸锡工艺存在着涂布厚度不均匀、焊接性能较差等缺点。

另外，还有一种常见的电镀工艺是不锈钢板镀金（ENEPIG）工艺。ENEPIG是为了应对高频和低反射电路设计而发展的一种新型电镀工艺。它通过在PCB表面先后镀上镍、金、钯等金属来形成一层保护层，提高PCB的可靠性和耐腐蚀性。ENEPIG工艺具有良好的焊接性能、热稳定性和阻焊层附着力，非常适合于高频电路和复杂设计的PCB。

除了上述介绍的几种电镀工艺外，还有很多其他的电镀工艺，例如有机覆盖层镀金（OSIG）、沉金（ENIG）等。每种电镀工艺都有各自的特点和适用范围，根据PCB设计的要求和产品的特性选择合适的电镀工艺非常关键。

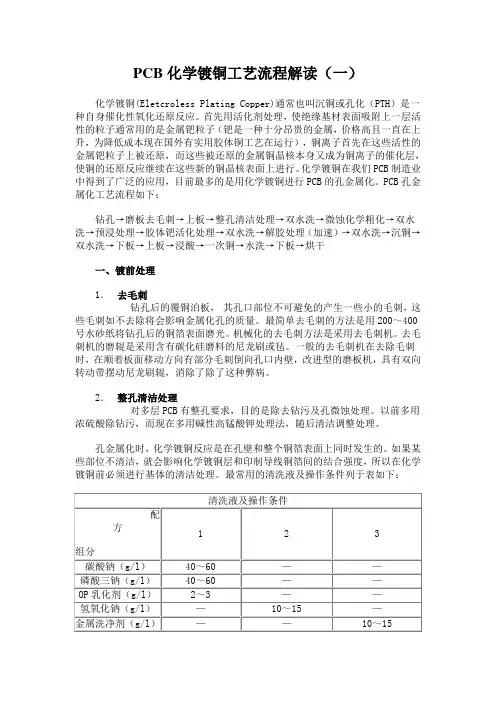

PCB化学镀铜工艺流程解读（一）

化学镀铜(Eletcroless Plating Copper)通常也叫沉铜或孔化（PTH）是一种自身催化性氧化还原反应。首先用活化剂处理，使绝缘基材表面吸附上一层活性的粒子通常用的是金属钯粒子（钯是一种十分昂贵的金属，价格高且一直在上升，为降低成本现在国外有实用胶体铜工艺在运行），铜离子首先在这些活性的金属钯粒子上被还原，而这些被还原的金属铜晶核本身又成为铜离子的催化层，使铜的还原反应继续在这些新的铜晶核表面上进行。化学镀铜在我们PCB制造业中得到了广泛的应用，目前最多的是用化学镀铜进行PCB的孔金属化。PCB孔金属化工艺流程如下：

钻孔→磨板去毛刺→上板→整孔清洁处理→双水洗→微蚀化学粗化→双水洗→预浸处理→胶体钯活化处理→双水洗→解胶处理（加速）→双水洗→沉铜→双水洗→下板→上板→浸酸→一次铜→水洗→下板→烘干

一、镀前处理

1． 去毛刺

钻孔后的覆铜泊板， 其孔口部位不可避免的产生一些小的毛刺，这些毛刺如不去除将会影响金属化孔的质量。最简单去毛刺的方法是用200～400号水砂纸将钻孔后的铜箔表面磨光。机械化的去毛刺方法是采用去毛刺机。去毛刺机的磨辊是采用含有碳化硅磨料的尼龙刷或毡。一般的去毛刺机在去除毛刺时，在顺着板面移动方向有部分毛刺倒向孔口内壁，改进型的磨板机，具有双向转动带摆动尼龙刷辊，消除了除了这种弊病。

2． 整孔清洁处理

对多层PCB有整孔要求，目的是除去钻污及孔微蚀处理。以前多用浓硫酸除钻污，而现在多用碱性高锰酸钾处理法，随后清洁调整处理。

孔金属化时，化学镀铜反应是在孔壁和整个铜箔表面上同时发生的。如果某些部位不清洁，就会影响化学镀铜层和印制导线铜箔间的结合强度，所以在化学镀铜前必须进行基体的清洁处理。最常用的清洗液及操作条件列于表如下：

清洗液及操作条件

配方

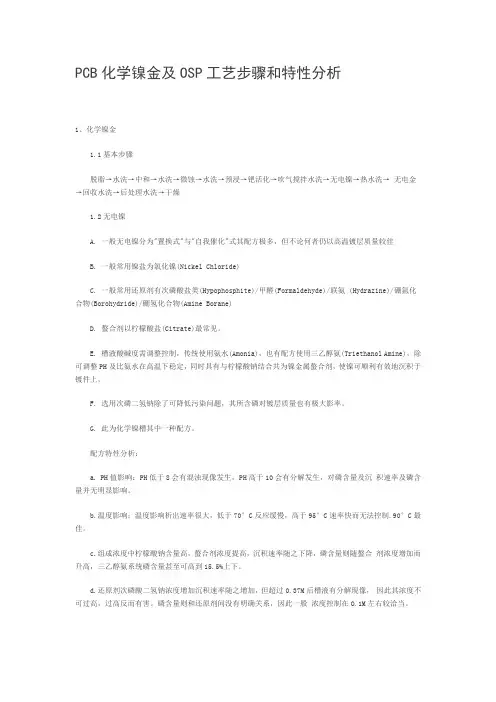

PCB化学镍金及OSP工艺步骤和特性分析

1、化学镍金

1.1基本步骤

脱脂→水洗→中和→水洗→微蚀→水洗→预浸→钯活化→吹气搅拌水洗→无电镍→热水洗→ 无电金→回收水洗→后处理水洗→干燥

1.2无电镍

A. 一般无电镍分为"置换式"与"自我催化"式其配方极多，但不论何者仍以高温镀层质量较佳

B. 一般常用镍盐为氯化镍(Nickel Chloride)

C. 一般常用还原剂有次磷酸盐类(Hypophosphite)/甲醛(Formaldehyde)/联氨 (Hydrazine)/硼氩化合物(Borohydride)/硼氢化合物(Amine Borane)

D. 螯合剂以柠檬酸盐(Citrate)最常见。

E. 槽液酸碱度需调整控制，传统使用氨水(Amonia)，也有配方使用三乙醇氨(Triethanol Amine)，除可调整PH及比氨水在高温下稳定，同时具有与柠檬酸钠结合共为镍金属螯合剂，使镍可顺利有效地沉积于镀件上。

F. 选用次磷二氢钠除了可降低污染问题，其所含磷对镀层质量也有极大影率。

G. 此为化学镍槽其中一种配方。

配方特性分析：

a. PH值影响：PH低于8会有混浊现像发生，PH高于10会有分解发生，对磷含量及沉 积速率及磷含量并无明显影响。

b.温度影响：温度影响析出速率很大，低于70°C反应缓慢，高于95°C速率快而无法控制.90°C最佳。

c.组成浓度中柠檬酸钠含量高，螯合剂浓度提高，沉积速率随之下降，磷含量则随螯合 剂浓度增加而升高，三乙醇氨系统磷含量甚至可高到15.5%上下。

d.还原剂次磷酸二氢钠浓度增加沉积速率随之增加，但超过0.37M后槽液有分解现像， 因此其浓度不可过高，过高反而有害。磷含量则和还原剂间没有明确关系，因此一般 浓度控制在O.1M左右较洽当。 e.三乙醇氨浓度会影响镀层磷含量及沉积速率，其浓度增高磷含量降低沉积也变慢， 因此浓度保持约0.15M较佳。他除了可以调整酸碱度也可作金属螯合剂之用

pcb电镀金工艺流程及详解

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor. I

hope that after you download them,they can help yousolve practical

problems. The document can be customized andmodified after

downloading,please adjust and use it according toactual needs, thank

you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want to

know different data formats andwriting methods,please pay attention!PCB（印刷电路板）电镀金工艺是一种用于提高PCB的导电性和耐磨性的工艺。下面是PCB电镀金工艺的详细流程：
