Proteus中常用元器件名称

CRYSTAL 晶振

复位是自己 用电路搭建的

电源在“子电路模式”中，有一个power的

事实上只要你把“Proteus 元件名称对照”百度一下就全出来了

Proteus 元件名称对照1

元件名称 中文名 说明

7407 驱动门

1N914 二极管

74Ls00 与非门

74LS04 非门

74LS08 与门

74LS390 TTL 双十进制计数器

7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码

7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路

ALTERNATOR 交流发电机

AMMETER-MILLI mA安培计

AND 与门

BATTERY 电池/电池组

BUS 总线

CAP 电容

CAPACITOR 电容器

CLOCK 时钟信号源

CRYSTAL 晶振

D-FLIPFLOP D触发器

FUSE 保险丝

GROUND 地

LAMP 灯

LED-RED 红色发光二极管

LM016L 2行16列液晶 可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）

LOGIC ANALYSER 逻辑分析器

元件库元件名称及中英对照

AND 与门

ANTENNA 天线

BATTERY 直流电源

BELL 铃,钟

BVC 同轴电缆接插件

BRIDEG 1 整流桥(二极管)

BRIDEG 2 整流桥(集成块)

BUFFER 缓冲器

BUZZER 蜂鸣器

CAP 电容

CAPACITOR 电容

CAPACITOR POL 有极性电容

CAPVAR 可调电容

CIRCUIT BREAKER 熔断丝

COAX 同轴电缆

CON 插口

CRYSTAL 晶体整荡器

DB 并行插口

DIODE 二极管

DIODE SCHOTTKY 稳压二极管

DIODE VARACTOR 变容二极管

DPY_3-SEG 3段LED

DPY_7-SEG 7段LED

DPY_7-SEG_DP 7段LED(带小数点)

ELECTRO 电解电容

FUSE 熔断器

INDUCTOR 电感

INDUCTOR IRON 带铁芯电感

INDUCTOR3 可调电感

JFET N N沟道场效应管

JFET P P沟道场效应管

LAMP 灯泡

LAMP NEDN 起辉器

LED 发光二极管

METER 仪表

MICROPHONE 麦克风

MOSFET MOS管

MOTOR AC 交流电机

MOTOR SERVO 伺服电机

NAND 与非门

NOR 或非门

NOT 非门 NPN NPN三极管

NPN-PHOTO 感光三极管

OPAMP 运放

OR 或门

PHOTO 感光二极管

PNP 三极管

NPN DAR NPN三极管

PNP DAR PNP三极管

POT 滑线变阻器

PELAY-DPDT 双刀双掷继电器

RES1.2 电阻

RES3.4 可变电阻

RESISTOR BRIDGE ? 桥式电阻

RESPACK ? 电阻

SCR 晶闸管

PLUG ? 插头

Proteus是一款广泛用于电子电路设计和仿真的软件，它提供了丰富的元器件库，使得用户可以方便地进行电路设计和仿真。在Proteus中，有许多常用的元器件，它们是电子电路设计中不可或缺的组成部分。下面我们将介绍一些Proteus8常用的元器件名称。

1. 电阻（Resistor）

电阻是电子电路中常见的元器件之一，它的作用是限制电流的流动，阻碍电路中的电子流动。在Proteus中，可以找到各种不同阻值的电阻，方便用户根据实际需求进行选择。

2. 电容（Capacitor）

电容是一种在电路中储存电荷的元件，它可以存储并释放电荷，用于稳压、滤波、解耦等功能。在Proteus中，有多种类型的电容可供选择，如贴片电容、铝电解电容等。

3. 电感（Inductor）

电感是一种储存磁能量的元件，它在电路中具有滤波、抑制高频干扰等功能。Proteus中提供了多种类型的电感供用户选择，如线圈电感、铁氧体电感等。

4. 二极管（Diode）

二极管是一种具有单向导电性质的元件，它在电子电路中常用于整流、稳压等功能。Proteus中包含了各种类型的二极管，如普通二极管、肖特基二极管、肖特基势垒二极管等。

5. 晶体管（Transistor）

晶体管是一种用于放大、开关、调节电流的元件，它在现代电子电路中起着重要作用。Proteus中提供了各种类型的晶体管，如双极型晶体管、场效应晶体管等。

6. 操作放大器（Operational Amplifier）

操作放大器是一种用于放大信号的集成电路，它在电子电路设计中广泛应用。在Proteus中，有多种型号的操作放大器可供选择，如通用型操作放大器、高速运算放大器等。

7. 逻辑门（Logic Gate）

逻辑门是一种用于逻辑运算的元件，它在数字电路中起着至关重要的作用。Proteus中包含了多种类型的逻辑门，如与门、或门、非门等，方便用户进行数字电路的设计与仿真。

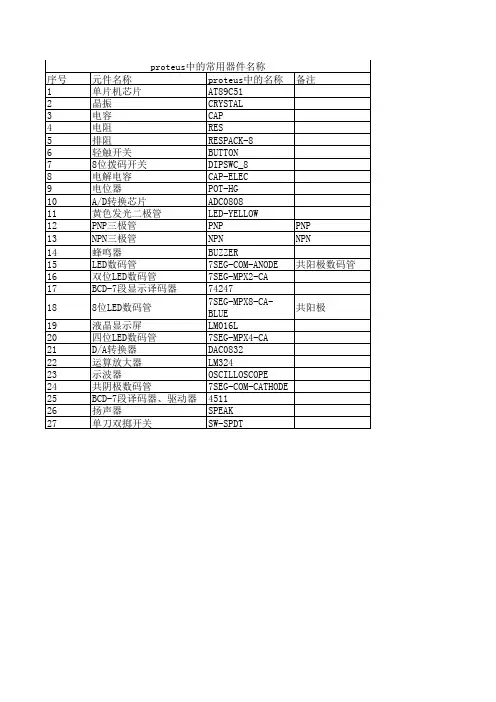

序号元件名称proteus中的名称备注1单片机芯片AT89C512晶振CRYSTAL3电容CAP4电阻RES5排阻RESPACK-86轻触开关BUTTON78位拨码开关DIPSWC_88电解电容CAP-ELEC9电位器POT-HG10A/D转换芯片ADC080811黄色发光二极管LED-YELLOW12PNP三极管PNPPNP13NPN三极管NPNNPN14蜂鸣器BUZZER15LED数码管7SEG-COM-ANODE共阳极数码管16双位LED数码管7SEG-MPX2-CA17BCD-7段显示译码器74247188位LED数码管7SEG-MPX8-CA-BLUE共阳极19液晶显示屏LM016L20四位LED数码管7SEG-MPX4-CA21D/A转换器DAC083222运算放大器LM32423示波器OSCILLOSCOPE24共阴极数码管7SEG-COM-CATHODE25BCD-7段译码器、驱动器451126扬声器SPEAK27单刀双掷开关SW-SPDTproteus中的常用器件名称
