《运动控制系统》教案

我们运动系统教案

运动系统教案。

一、教学目标。

1. 认识运动系统的组成部分。

2. 了解运动系统的功能和作用。

3. 掌握运动系统的相关知识和运动原理。

4. 培养学生对运动系统的兴趣和爱好。

二、教学重点和难点。

1. 运动系统的组成部分和功能。

2. 运动系统的作用和运动原理。

3. 运动系统相关知识的掌握和应用。

三、教学内容。

1. 运动系统的组成部分。

运动系统包括骨骼系统、肌肉系统、关节系统和神经系统。骨骼系统由骨骼、韧带和软骨组成，它是人体的支架和保护器官。肌肉系统由肌肉和肌腱组成，它是人体的动力来源。关节系统由关节和滑液组成，它是人体的连接器和减震器。神经系统由神经元和神经纤维组成，它是人体的控制中枢。

2. 运动系统的功能和作用。

运动系统的主要功能是支撑和运动。骨骼系统能够支撑人体的重量，保护内脏器官，以及提供运动的支持和保护。肌肉系统能够产生力量，使人体能够进行各种运动活动。关节系统能够使骨骼相互连接，使人体能够进行各种复杂的运动活动。神经系统能够控制和调节人体的运动活动，使人体能够做出各种灵活的反应。

3. 运动系统的相关知识和运动原理。

运动系统的相关知识包括骨骼系统的结构和功能、肌肉系统的结构和功能、关节系统的结构和功能、神经系统的结构和功能等。运动系统的运动原理包括肌肉收缩原理、关节活动原理、神经传导原理等。

四、教学方法。

1. 讲授法。

通过教师讲解和学生听讲的方式，向学生介绍运动系统的相关知识和运动原理。

2. 实验法。

通过实验和观察的方式，向学生展示运动系统的结构和功能，使学生能够更直观地了解运动系统的相关知识和运动原理。

3. 讨论法。

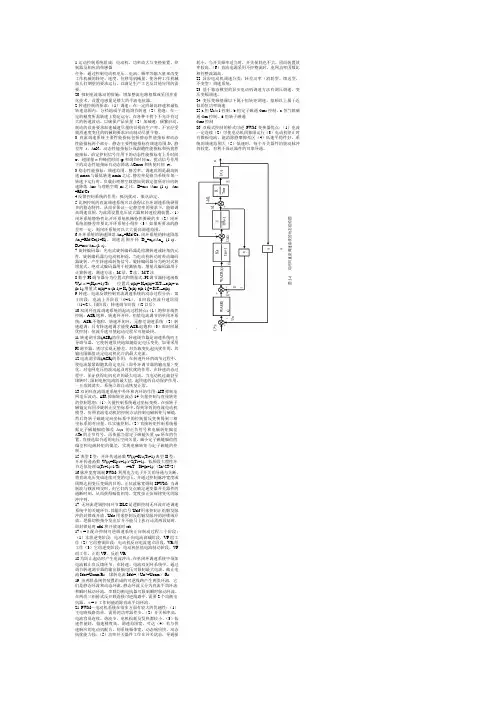

1运动控制系统组成：电动机、功率放大与变换装置、控制器及相应的传感器

任务：通过控制电动机电压、电流、频率等输入量来改变工作机械的转矩、速度、位移等机械量，使各种工作机械按人们期望的要求运行，以满足生产工艺及其他应用的需要。

20 抑制电流脉动的措施：增加整流电路相数或采用多重化技术，设置电感量足够大的平波电抗器。

2转速控制的要求：（1）调速：在一定的最高转速和最低转速范围内，分档地或平滑地调节转速（2）稳速：在一定的精度所需转速上稳定运行，在各种干扰下不允许有过大的转速波动，以确保产品质量（2）加减速：频繁启动、制动的设备要求加速减速尽量快以提高生产率，不宜经受剧烈速度变化的机械则要求启动制动尽量平稳。

3 直流调速系统主要性能指标包括静态性能指标和动态性能指标两个部分：静态主要性能指标有调速范围D、静差率s、ΔnN。动态性能指标分成跟随性能指标和抗扰性能指标。给定控制信号作用下的动态性能指标有上升时间tr、超调量σ和峰值时间tp和调节时间ts。扰动信号作用下的动态性能指标有动态降落ΔCmax和恢复时间 tv。

3稳态性能指标：调速范围、静差率。调速范围是最高转速nmax与最低转速nmin之比，静差率是指当系统在某一转速下运行时，负载由理想空载增加到额定值所对应的转速降落ΔnN与理想空载n0之比。D=nNs /ΔnN (1-s) ΔnN

=RId/Ce

4反馈控制系统的作用：抵抗扰动，服从给定。

5比例控制的直流调速系统可以获得比开环调速系统硬得多的稳态特性，从而在保证一定静差率的要求下，能够调高调速范围，为此需设置电压放大器和转速检测装置。（1）闭环系统静特性比开环系统机械特性要硬的多（2）闭环系统的静差率要比开环系统小得多（3）如果所要求的静差率一定，则闭环系统可以大大提高调速范围。

6开环系统的转速降落Δnop=RId/Ce。闭环系统的转速降落Δncl=RId/Ce(1+K)。调速范围开环Dop=nNs/Δnop (1-s)，

运动控制系统教学教案

一、教学目标

1. 让学生了解运动控制系统的概念、组成和作用。

2. 使学生掌握运动控制系统的常见类型及特点。

3. 培养学生运用运动控制系统知识解决实际问题的能力。

二、教学内容

1. 运动控制系统的概念与组成

1.1 运动控制系统的定义

1.2 运动控制系统的组成要素

2. 运动控制系统的常见类型及特点

2.1 开环运动控制系统

2.2 闭环运动控制系统

2.3 混合运动控制系统

3. 运动控制系统的应用实例

3.1 运动控制系统

3.2 数控机床运动控制系统

3.3 电动汽车运动控制系统

三、教学方法

1. 讲授法：讲解运动控制系统的概念、组成、类型及应用。

2. 案例分析法：分析具体运动控制系统的实例，让学生深入了解原理及应用。

3. 讨论法：组织学生讨论运动控制系统在不同领域的应用及优缺点。

四、教学准备 1. 教案、课件及教学素材。

2. 相关领域的实际案例资料。

3. 讨论话题及问题。

五、教学过程

1. 引入：介绍运动控制系统在现代工业及日常生活中的应用，激发学生的兴趣。

2. 讲解：详细讲解运动控制系统的概念、组成、类型及应用。

3. 案例分析：分析具体运动控制系统的实例，让学生深入了解原理及应用。

4. 讨论：组织学生讨论运动控制系统在不同领域的应用及优缺点。

5. 总结：对本节课内容进行总结，强调运动控制系统的重要性和应用价值。

6. 作业布置：布置相关练习题，巩固所学知识。

六、教学评估

1. 课堂问答：通过提问方式检查学生对运动控制系统基本概念的理解。

3. 小组讨论：评估学生在小组讨论中的参与程度和问题解决能力。

七、教学拓展

1. 介绍运动控制系统在最新的技术发展中的应用，如、智能制造等。

2. 探讨运动控制系统在未来的发展趋势和挑战。

八、教学反思

1. 评估学生对运动控制系统知识的掌握程度，反思教学效果。

2. 根据学生反馈调整教学方法和内容，提高教学质量。

河南城建学院

《运动控制系统》课程设计任务书

班 级

专 业

课程名称

指导教师

电气与信息工程学院

《运动控制系统》课程设计任务书

编写： 陈国振 审核：葛广军

课程编码 课程名称 《运动控制系统》

适用专业 自动化 学时

考核方式 考查 学分 1

先修课程 《电机拖动》《过程控制》、《计算机控制》《自动控制原理》、《运动控制系统》 设计时间

一、设计时间及地点

1、设计时间：

2、地点： 2号系馆楼 、图书馆、机房、实验室

二、设计目的和要求

1、设计目的

通过对一个实用控制系统的设计，综合运用科学理论知识，提高工程意识和实践技能，使学生获得控制技术工程的基本训练，培养学生理论联系实际、分析解决实际问题的初步应用能力。

2、设计要求

完成所选题目的分析与设计，进行系统总体方案的设计、论证和选择；系统单元主电路和控制电路的设计、元器件的选择和参数计算；课程设计报告的整理工作。

三、设计题目和内容

1、单闭环不可逆直流调速系统设计

自拟控制系统性能指标的要求（调速范围、静差率、超调量、动态速降、调节时间等），设计系统原理图，完成元器件的选择，选择调节器并计算调节器参数，并进行仿真或实验验证系统合理性。

2、单闭环可逆直流调速系统设计

自拟控制系统性能指标的要求（调速范围、静差率、超调量、动态速降、调节时间等），设计系统原理图，完成元器件的选择，选择调节器并计算调节器参数，并进行仿真或实验验证系统合理性。

3、V-M双闭环不可逆直流调速系统设计

自拟控制系统性能指标的要求（调速范围、超调量、动态速降、调节时间、抗扰性能等），设计系统原理图，电流环的设计，转速环设计，完成元器件的选择，计算选择合理调节器参数，并进行仿真或实验验证系统合理性。

4、PWM直流调速系统设计
