单片机设计任务书(二)2024

单片机课程设计说明书

题 目：多点温度采集电路设计

课程设计（论文）任务书

I、课程设计(论文)题目：

多点温度采集电路设计

II、课程设计(论文)使用的原始资料(数据)及设计技术要求：

1．设计一个基于单片机的多点温度采集电路，至少可采集8个点。

2．测温范围:0℃-800℃。

3．采用LED数码直读显示检测点、温度。

4．温度分辨率:1℃。

5．应用protel画出原理图，给出硬件清单。

II、课 程 设计(论文)工作内容及完成时间：

5月21日至5月23日：查找资料，方案论证；

5月24日至5月25日：总体设计；

5月25日至5月30日：软、硬件详细设计与调试； 5月31日至6月1日：整理数据，撰写报告。 Ⅳ 主 要参考资料： 1.曹天汉.单片机原理与接口技术.北京:电子工业出版社,2006.

2.求是科技.单片机典型模块设计实例导航.北京:人民邮电出版社,2004.

3.李广弟,朱月秀,王秀山.单片机基础(修订本).北京:北京航空航天大学出版社,2001.

4.传感器电路分析与设计 李道华、李玲、朱艳.武汉大学出版社,2000.

专业类 班

学生：

日期：自2012 年 5 月 21 日至2011 年 6 月 1 日

指导教师：

助理指导教师(并指出所负责的部分)：

教研室主任：

附注:任务书应该附在已完成的课程设计说明书首页。

目录

△、设计摘要·············································1

一、设计背景·············································2

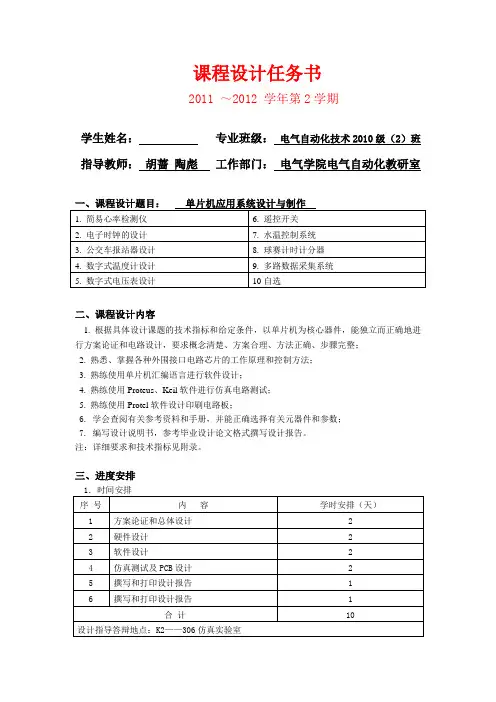

课程设计任务书

2011 ～2012 学年第2学期

学生姓名： 专业班级： 电气自动化技术2010级（2）班

指导教师： 胡蔷 陶彪 工作部门： 电气学院电气自动化教研室

一、课程设计题目： 单片机应用系统设计与制作

1. 简易心率检测仪 6. 遥控开关

2. 电子时钟的设计 7. 水温控制系统

3. 公交车报站器设计 8. 球赛计时计分器

4. 数字式温度计设计 9. 多路数据采集系统

5. 数字式电压表设计 10自选

二、课程设计内容

1. 根据具体设计课题的技术指标和给定条件，以单片机为核心器件，能独立而正确地进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；

2. 熟悉、掌握各种外围接口电路芯片的工作原理和控制方法；

3. 熟练使用单片机汇编语言进行软件设计；

4. 熟练使用Proteus、Keil软件进行仿真电路测试；

5. 熟练使用Protel软件设计印刷电路板；

6. 学会查阅有关参考资料和手册，并能正确选择有关元器件和参数；

7. 编写设计说明书，参考毕业设计论文格式撰写设计报告。

注：详细要求和技术指标见附录。

三、进度安排

1．时间安排

序 号 内 容 学时安排（天）

1 方案论证和总体设计 2

2 硬件设计 2

3 软件设计 2

4 仿真测试及PCB设计 2

5 撰写和打印设计报告 1

6 撰写和打印设计报告 1

合 计 10

设计指导答辩地点：K2——306仿真实验室 2．执行要求

单片机应用系统设计与制作共10个选题，每组不超过4人，为避免雷同，在设计中每个同学所采用的方案不能一样。

四、基本要求

（1）根据要求确定系统设计方案；

（2）绘制系统框图、系统原理总图，印刷电路板图，列出元器件明细表；

（3）计算电路参数和选择元器件，画出软件框图，列出程序清单；

（4）仿真，测试与修改调整；

单片机课程设计任务书12（1）（总）

单片机原理与应用课程设计任务书

班级：12电气(1)班指导教师：郑宇,胡波

一、课程设计目的：

1、培养学生文献检索的能力，特别是如何利用Internet检索需要的文献资料。

2、培养学生综合分析问题、发现问题和解决问题的能力。

3、培养学生运用知识的能力和工程设计的能力。

4、提高学生课程设计报告撰写水平。

二、课程设计题目

每九到十人一个小组，每个组一个题目分组完成，题目见附件。

三、课程设计任务及设计报告的要求

设计任务：

（1）进行设计方案的比较，并选定设计方案；

（2）完成原理分析，进行各主要元器件的选择并设计电路；

（3）利用Protues绘制系统电路原理图。

（4）利用Keil软件编制程序。

（5）将软件与硬件电路连接调试仿真。

设计报告：

（1）根据设计题目进行分析，选择方案和元器件，对没有在书本上学过的知识点和元器件，通过网络等方式查阅相关资料，了解其使用方法，并详细记录在设计报告上。（作为设计报告的第一章：设计题目分析、方案及元器件选择）（2）利用Protues软件进行绘制系统电路原理图，记录绘制过程中遇到的问题及解决办法。（作为设计报告的第二章：系统电路设计）

（3）利用Keil软件编程，记录编程过程中遇到的问题及解决办法。（作为设计报告的第三章：系统软件设计）

（4）将软件与系统电路连接调试，记录在调试过程中相应修改了哪些硬件电路或软件上的问题，最终才实现了设计题目要求的功能。（作为设计报告的第四章：连接调试）

（5）在调试成功，完成全部设计后，手工写出本次设计的心得体会，字数不少于1000字。（作为设计报告的第五章：总结）

最终绘制的电路原理图，编写的程序要打印出来附在设计报告中。

四、设计地点

机电学院楼8501，要求尽量自带笔记本电脑

五、设计时间安排

2015年6月15日----6月26日

其中：

6月15日—6月16日：学生针对题目查阅资料，设计方案。

毕 业 设 计

毕业设计题目：

学 生 学 号：

学 生 姓 名：

所在系 （部）：

专 业 及班级：

指 导 教 师：

完 成 日 期：

《电气自动化》专业

毕业设计任务书

课题名称：定时系统

课题类型：模拟课题

设计的目的：

（1） 定时设定由按键部分控制

（2） 实现定时时间的显示

数码管显示： 分（十位）分（个位）∶秒（十位）秒（个位）

（3） 到点响铃

（4） 系统运行中可重新设定定时值

（5） 最大实现99分59秒的定时

设计的任务及主要内容：

：

第一章

概述

1 任务设计

（1） 定时设定由按键部分控制

（2） 实现定时时间的显示

数码管显示： 分（十位）分（个位）∶秒（十位）秒（个位）

（3） 到点响铃

（4） 系统运行中可重新设定定时值

（5） 最大实现99分59秒的定时

2 总体方案

（1）设计框图

系统框图如图1

（2）设计思路

利用89C51单片机作为本系统的中控模块。上电后，按下功能键进入调时状态，通过各单元电路将按键部分设定的时间通过定时时间显示部分中的LED数码管显示出来，当时间设定完毕后再次按下按键部分的功能键，闹铃模块的蜂鸣器鸣叫0.5S以示定时器开始工作，到点实现响铃，再由按键部分关闹铃。中途可重新设置定时数值。复位部分除上电初实现复位外，其余任何时候可按键实现复位。 注：按键部分一共有4个按键，分别为功能键P3.0，秒设定键P3.1(增），分设定键P3.2（增）分设定键P3.3（减）。
