做电池的工艺流程

1

锂离子电池原理及工艺流程

一、 原理

1.0 正极构造

LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔） 正极

2.0 负极构造

石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+ 集流体（铜箔） 负极

3.0工作原理

3.1 充电过程

如上图一个电源给电池充电,此时正极上的电子e从通过外部电路跑到负极上,正锂离子Li+从正极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。

正极上发生的反应为

LiCoO2=充电=Li1-xCoO2+Xli++Xe(电子)

负极上发生的反应为

6C+XLi++Xe=====LixC6

3.2 电池放电过程

放电有恒流放电和恒阻放电，恒流放电其实是在外电路加一个可以随电压变化而变化的可变电阻，恒阻放电的实质都是在电池正负极加一个电阻让电子通过。由此可知，只要负极上的电子不能从负极跑到正极，电池就不会放电。电子和Li+都是同时行动的，方向相同但路不同，放电时，电子从负极经过电子导体跑到正极，锂离子Li+从负极“跳进”电解液里，“爬过”隔膜上弯弯曲曲的小洞，“游泳”到达正极，与早就跑过来的电子结合在一起。

二、 工艺流程

1、 基本工作原理

1）、正极反应： LiCoO2 ===== Li1-xCoO2 + x Li+ + xe-

2）、负极反应： 6C + x Li+ + xe- ===== LixC6

3）、电池反应：LiCoO2 + 6C ====== Li1-xCoO2 + LixC6

4）、电池的电动势：

（1）、定义：在没有电流的情况下，电池正、负极两端的电位差。

（2）、影响因素：由电极材料决定，不受其它任何辅助材料影响。

2、 电压特性

1）、开路电压：用电压表直接测量的正、负极两端的电压。

E = V – I R

2）、工作电压范围：2.75 ~ 4.2 volt。

锂离子电池简介及其工业生产

1、 锂离子电池的简介及其发展历史背景

锂离子电池是20 世纪90 年代初才出现的绿色高能可充电池，正是由于它具有电压高、比能量大、充放寿命长、放电性能稳定、比较安全、无污染等特点, 深受社会和用户的欢迎。目前最大的用途是在手机和笔记本电脑, 它充分体现了高比能电池的优越性, 已成为目前生产的这2 类用电器具的主要电源。也正是手机、电脑等便携式用电器具创造了锂离子电池发展的机遇。

1970年代埃克森的M.S.Whittingham采用硫化钛作为正极材料，金属锂作为负极材料，制成首个锂电池。

1982年伊利诺伊理工大学(the Illinois Institute of

Technology)的R.R.Agarwal和J.R.Selman发现锂离子具有嵌入石墨的特性，此过程是快速的，并且可逆。与此同时，采用金属锂制成的锂电池，其安全隐患备受关注，因此人们尝试利用锂离子嵌入石墨的特性制作充电电池。首个可用的锂离子石墨电极由贝尔实验室试制成功。

1983年M.Thackeray、J.Goodenough等人发现尖晶石是优良的正极材料，具有低价、稳定和优良的导电、导锂性能。其分解温度高，且氧化性远低于钴酸锂，即使出现短路、过充电，也能够避免了燃烧、爆炸的危险。

1989年，A.Manthiram和J.Goodenough发现采用聚合阴离子的正极将产生更高的电压。

1991年索尼公司发布首个商用锂离子电池。随后，锂离子电池革新了消费电子产品的面貌。此类以钴酸锂作为正极材料的电池，至今仍是便携电子器件的主要电源。

1996年Padhi和Goodenough发现具有橄榄石结构的磷酸盐，如磷酸铁锂(LiFePO4)，比传统的正极材料更具安全性，尤其耐高温，耐过充电性能远超过传统锂离子电池材料。因此已成为当前主流的大电流放电的动力锂电池的正极材料。

1999 年实现商业化的聚合物锂离子电池是新一代的锂离子电池,

手机电池生产工艺流程

手机电池是手机的重要组成部分，它的生产工艺流程非常复杂，需要经过多道工序才能完成。下面我们来详细介绍手机电池的生产工艺流程。

1. 原材料准备。

手机电池的主要原材料包括锂、镍、锰、钴等金属元素，以及聚丙烯、聚乙烯等聚合物材料。在生产之前，首先需要对这些原材料进行严格的筛选和检测，确保其质量符合生产要求。

2. 正极材料制备。

手机电池的正极材料通常由锂、镍、锰、钴等金属氧化物混合而成。在制备过程中，需要将这些金属氧化物与聚合物材料进行混合，并在高温下进行烧结，最终形成正极材料。

3. 负极材料制备。

手机电池的负极材料通常由石墨和聚合物材料混合而成。在制备过程中，需要将石墨和聚合物材料进行混合，并在高温下进行烧结，最终形成负极材料。

4. 电解液制备。

手机电池的电解液通常由锂盐和有机溶剂混合而成。在制备过程中，需要将锂盐和有机溶剂进行混合，并进行严格的过滤和纯化处理，确保电解液的纯度和稳定性。

5. 电池壳体制备。

手机电池的壳体通常由铝合金或者聚合物材料制成。在制备过程中，需要将铝合金或者聚合物材料进行压铸或注塑成型，最终形成电池壳体。

6. 组装。

在手机电池的组装过程中，首先需要将正极、负极和电解液注入电池壳体中，并进行密封处理。然后需要对电池进行充放电循环测试，确保其性能稳定。

7. 测试。

在手机电池生产的最后阶段，需要对电池进行严格的性能测试，包括容量测试、循环寿命测试、安全性能测试等，确保电池的质量达到标准要求。

通过以上工艺流程，手机电池最终可以完成生产，并投入到手机的组装生产中。手机电池的生产工艺流程非常复杂，需要多道工序的精密操作和严格控制，以确保电池的质量和性能达到标准要求。未来随着科技的发展，手机电池的生产工艺流程也将不断优化和改进，以满足人们对手机电池性能的不断提升的需求。

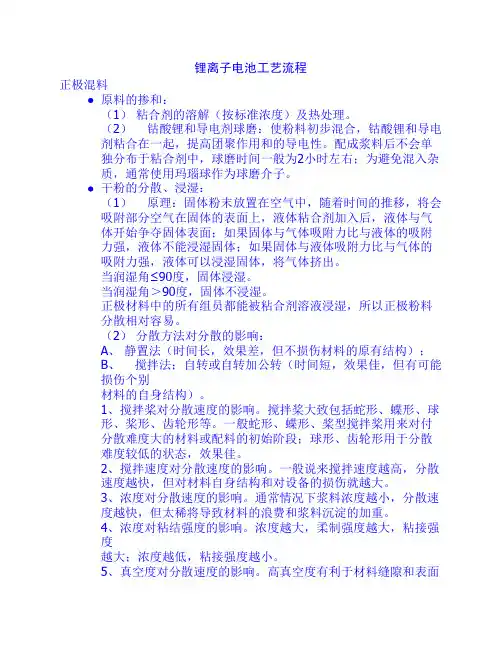

锂离子电池工艺流程正极混料

原料的掺和：

（1） 粘合剂的溶解（按标准浓度）及热处理。

（2） 钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电

剂粘合在一起，提高团聚作用和的导电性。配成浆料后不会单

独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。

干粉的分散、浸湿：

（1） 原理：固体粉末放置在空气中，随着时间的推移，将会

吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气

体开始争夺固体表面；如果固体与气体吸附力比与液体的吸附

力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的

吸附力强，液体可以浸湿固体，将气体挤出。

当润湿角≤90度，固体浸湿。

当润湿角＞90度，固体不浸湿。

正极材料中的所有组员都能被粘合剂溶液浸湿，所以正极粉料

分散相对容易。

（2） 分散方法对分散的影响：

A、 静置法（时间长，效果差，但不损伤材料的原有结构）；

B、 搅拌法；自转或自转加公转（时间短，效果佳，但有可能

损伤个别

材料的自身结构）。

1、搅拌桨对分散速度的影响。搅拌桨大致包括蛇形、蝶形、球

形、桨形、齿轮形等。一般蛇形、蝶形、桨型搅拌桨用来对付

分散难度大的材料或配料的初始阶段；球形、齿轮形用于分散

难度较低的状态，效果佳。

2、搅拌速度对分散速度的影响。一般说来搅拌速度越高，分散

速度越快，但对材料自身结构和对设备的损伤就越大。

3、浓度对分散速度的影响。通常情况下浆料浓度越小，分散速

度越快，但太稀将导致材料的浪费和浆料沉淀的加重。

4、浓度对粘结强度的影响。浓度越大，柔制强度越大，粘接强

度

越大；浓度越低，粘接强度越小。

5、真空度对分散速度的影响。高真空度有利于材料缝隙和表面的气体排出，降低液体吸附难度；材料在完全失重或重力减小

的情况下分散均匀的难度将大大降低。

6、温度对分散速度的影响。适宜的温度下，浆料流动性好、易分散。太热浆料容易结皮，太冷浆料的流动性将大打折扣。

稀释。将浆料调整为合适的浓度，便于涂布。1.1原料的预处理
