技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景首期 交底日期 2013.11 . 25

施工单位 中铁建设集团有限公司吉安分公司 分项工程名称

交底提要 给水管道试压、冲洗消毒

交底内谷：

1 .试验段的划分

1.1 本工程单元一般为 3户或4户，试压时应每户单独试压。

2 .施工组织

2.1 人员：水主管、项目总工、甲方专业负责人、监理、水电工 3人

2.2 施工设备配备

电动打压机2台，压力表4块，蛇皮管100米

3、施工方法

本工程采用水压试验法对管道强度及严密性试验，用水冲法对管道进行冲洗消毒。

3.1 管道试压前须做好以卜.工作：

(1)对管道、节点、接口等外观进行认真检查。

(2)对管件逐一进行检查，特别是闸阀、排气阀检查其完整性，启闭灵活性，有无破损现象， 并是否处于开启状态，不合格的及时更换，未开启的及时开启。

(3)对支线管、管卡进行检查，其二检查管端堵板的牢固性。

(4)试压所需的机械、设备是否配备齐全，人员是否到位，技术交底是否落实。

(5)对试压设备、压力表、排气阀门等检测器具进行功能检查，并进行试用，保证检测器具的 功能满足试验要求。

(6)试验如发生管道破裂或漏水等突发现象，是否有应及措施。

(7)试验所需的水源是否落实，水质是否为饮用水，做好水源引接及排水疏导路线工作。

3.2 闭水试验：

(1)在试验管段下游管端堵板预留管口与注水管连接好，开始灌水。

审核人 父底人 接受父底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景首期 交底日期 2013.11 . 25

施工单位 中铁建设集团有限公司吉安分公司 分项工程名称

交底提要 给水管道试压、冲洗消毒

交底内谷：

(2)将注水阀门打开，开始注水，向试验管段管道内注水，管道注水应从下游缓慢灌入，注入 时在试验管段的上游管顶及管段中的凸起点设排气阀，管道注水工作应缓慢进行，保证管道内空气 充分排出，防止管内产生气锤或水锤。

(3)如发现管段末端堵板上预留管管口有水冒出，目测无气泡带出时，视注水完成，试验管段

注满水后，在无压情况下充分浸泡 48小时后再试压。

(4)试验管段管道浸泡 48小时后，用高压水泵加压，加压时应分级升压，逐级缓升，每升一 级(0.1Mpa)应检查后背、支墩、管身及接无异常现象，当无异常时，再继续升压，并填写管 道闭水试验记录表

(5)水压升至试验压力(0.8 Mpa)后，保持恒压 10分钟，检查管道接口及管身有无渗漏破损， 如无破损、漏水及异常现象后，管道强度试验为合格。管道闭水试验必须经由现场监理工程师检查 并验收，签认后方可进行卜一步，序施，，否则需重新再做试验，直至签认合格为止。

(6)管道试压合格后，将试验设备全部撤下，堵好管头，并对管端做好保护，防止管内进入杂 物、老鼠或其它小动物将管道堵死，将来导致闸、阀等管件失去使用功能并因小动物的腐烂面而造 成污染水质。

(7)如果管道初试不合格，则可能是管道沿线部位有跑漏现象，此种现象最好解决，处理办法 是立即停止试压，采用换管或是重新加堵板、换管件等快速处理措施。如是管件有砂眼，渗漏现象 不明显，则需从试压管段沿线进行认真排查，直至找到渗漏源头为止，其余按 3.1-3.2 条重复进

行，直到合格为止。

3.3冲洗消毒：

给水管道水压试验合格后，竣工验收前需对各系统管道进行冲洗消毒。

(1)管道冲洗消毒先主管，后支管。

(2)冲洗时的水质必须是生活饮用水。

审核人 父底人 接受父底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景首期 交底日期 2013.11 . 25

施工单位 中铁建设集团有限公司吉安分公司 分项工程名称

交底提要 给水管道试压、冲洗消毒

交底内谷：

(3)冲洗时应保证排水管路畅通安全。

(4)冲洗时应避开用水高峰。

(5)冲洗共分两次： A次以流速不小于 1.0m/s的冲洗水连续冲洗，直到出水口处浊度、色

度与入水口处冲洗水浊度、色度相同为止。第二次采用含量 20mg/l氯离子浓度的清洁水浸泡 24h,

再次冲洗，直至水质管理部门取样化验合格为止。

4、安全施工措施：

4.1 安全目标 零死亡，零事故；劳务人员入场岗前教育率 100%

4.2 安全保障体系 项目部建立以项目经理为首，由安全员、工长、班组长等各方面的管理人员 组成安全保证体系。

4.3 安全保证措施

(1)建立严格的安全教育制度，坚持入场教育，坚持每周按班组召开安全教育会，培养施工安 全意识，使安全工作切实落实到人。

(2)强化安全法制观念，严格执行安全工作文字意识，实行安全生产责任制，签订安全协议 书，坚持特殊工种必须持证上岗制度。

(3)加强管理人员安全考核制度，增强安全意识、避免违章指挥。

(4)建立定期检查、突击检查和特殊检查相结合的安全检查形式，查思想、查管理、查制度、 查现场、查隐患、查事故处理，发现问题立即整改，对于危急情况立即停工，及时采取措施排除险 情。

(5)严格进行安全技术交底，严格按安全技术规程施工，防止各种违章指挥和违章作业行为的

发生。加强管理人员安全考核制度，增强安全意识，避免违章指挥。

4.4 安全施工措施

(1)管道打压试验安全技术措施

审核人

交底人

接受父底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景项目综合楼.大门 交底日期 2013.11.25

施工单位 中铁建设集团有限公司 分项工程名称

交底提要 给水管道试压、冲洗消毒

交底内谷：

1）必须按规定配置操作人员，操作人员应经过安全技术培训，经考试合格方可上岗且人员固

定。

2）进入施工现场人员必须配戴安全帽，否则不允许进入施工区域作业。

3）打压过程中，一切无关人率不得靠近作业面，并配专人负责巡视。

4）打压区域设醒目的警示标志

5）闸阀井、排气排井等主要井口必须上盖，严禁开口，防止人员掉入， 发生磕碰、死伤。

（2）管道冲洗消毒安全技术措施

1）冲洗消毒用化学物质（如漂白粉） ，应专人保管，严禁私自使用。

2）配制消毒水应按规定重量计量，用于管道消毒的水严禁饮用和随意排放。

（3）临时用电安全技术措施

1）施工用电系统按设计规定安装完成后，必须经电气工程技术人员检查验收，确认合格并形成 文件后，方可申请送电。

2）施工现场-旦发生触电事故，必须立即切断电源，抢救触电人员。严禁在切断电源之前与触 电人员接触。

3）施工现场低压供电系统应设置总配电箱、分配电箱和开关箱，实行三级配电。

4）电动工具应设置各自专用的开关箱，必须实行“一机一闸”制，严禁一个开关直接控制两台 或两台以上用电设备。

5）电动工具的外露金属部分必须做好接零或保护接地。

审核人

交底人

接受父底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景项目综合楼 .大门 交底日期 2013.09

施工单位 中铁建设集团有限公司 分项工程名称 砌筑工程

交底提要 砌筑工程施工技术交底

交底内容: 审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

技术交底记录

表 C2-1 编号

工程名称 吉安恒大帝景项目综合楼.大门 交底日期 2013.09

施工单位 中铁建设集团有限公司 分项工程名称 砌筑工程

交底提要 砌筑工程施工技术交底

交底内谷：

审核人

交底人

接受父底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填 写。

合集下载

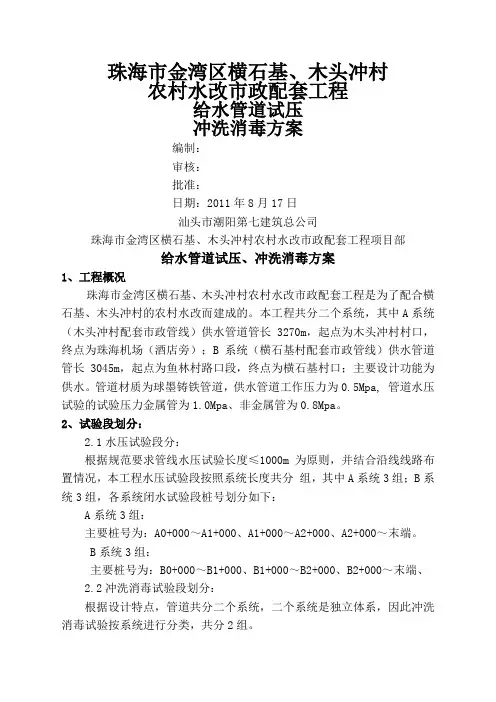

给水管道试压冲洗消毒方案

给水管道试压冲洗消毒方案

珠海市金湾区横石基、木头冲村 农村水改市政配套工程

给水管道试压

冲洗消毒方案

编制：

审核：

批准：

日期：2011年8月17日

汕头市潮阳第七建筑总公司

珠海市金湾区横石基、木头冲村农村水改市政配套工程项目部

给水管道试压、冲洗消毒方案

1、工程概况

珠海市金湾区横石基、木头冲村农村水改市政配套工程是为了配合横石基、木头冲村的农村水改而建成的。本工程共分二个系统，其中A系统（木头冲村配套市政管线）供水管道管长3270m，起点为木头冲村村口，终点为珠海机场（酒店旁）；B系统（横石基村配套市政管线）供水管道管长3045m，起点为鱼林村路口段，终点为横石基村口；主要设计功能为供水。管道材质为球墨铸铁管道，供水管道工作压力为0.5Mpa, 管道水压试验的试验压力金属管为1.0Mpa、非金属管为0.8Mpa。

2、试验段划分：

2.1水压试验段分：

根据规范要求管线水压试验长度≤1000m为原则，并结合沿线线路布置情况，本工程水压试验段按照系统长度共分 组，其中A系统3组；B系统3组，各系统闭水试验段桩号划分如下：

A系统3组：

主要桩号为：A0+000～A1+000、A1+000～A2+000、A2+000～末端。

B系统3组：

主要桩号为：B0+000～B1+000、B1+000～B2+000、B2+000～末端、

2.2冲洗消毒试验段划分：

根据设计特点，管道共分二个系统，二个系统是独立体系，因此冲洗消毒试验按系统进行分类，共分2组。 A系统1组。

B系统1组。

3、施工组织：

3.1人员

项目经理：梅敦勇

现场技术负责人：王朝兵

质控负责人：吴列忠

安全负责人：吴晓东

技术工人：8人。

3.2施工设备配备

大功率高压清洗机（PX-58型）2台，压力表6块，水泵2台，JD6500三项汽油发电机2台，电焊机2台，双轮车4辆，胶皮管（DN32）50米，塑料布2卷(400平方米)。

4、施工方法

本工程采用水压试验法对管道强度及严密性试验，用水冲法对管道进行冲洗消毒。

管道气压试验及消毒冲洗的施工流程

管道气压试验及消毒冲洗的施工流程

管道气压试验及消毒冲洗的施工流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve

practical problems. The document can be customized andmodified

after downloading,please adjust and use it according toactual needs,

thank you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want

to know different data formats andwriting methods,please pay

attention!

管道气压试验与消毒冲洗的施工流程详解

在管道工程中，气压试验和消毒冲洗是两个至关重要的步骤，它们确保了管道系统的安全运行和卫生标准。以下是这两个过程的详细施工流程。

管网工程管道试压和冲洗消毒施工技术措施

管网工程管道试压和冲洗消毒施工技术措施

管网工程管道试压和冲洗消毒施工技术措施

水压试压试验的静水压力不小于1.5倍的设计内水压力，且不小于0.8MPa。

进行严密试验时，对公称外径dn不小于110mm的输、配水管道，采用测定管道水量的方法判定。

管道总长度小于100m时，可采用压降方法判定。

对公称外径dn不大于90mm管道，采用压降方法判定。管道严密性及强度试验以水为介质，采用水压试验法试压。严禁以气体为介质用气压试验法试验。

试压管道的长度，对无阀门等中间连接的管道部大于1.0KM；对有中间连接件的管道看而根据其位置分段进行施压。

采用两种或两种以上材质的管道，按不同材质的试压要求分段进行试验。现场水压试验前做好水源引接及排水疏导路线的设计。

冬季进行水压试验时，采取防冻措施，试验完毕后及时放水降压。试压管段除管道接口处外露外，管顶回填不小于0.5m覆土层的要求。

支承设在原状土或人工后背上，土质松软时采取加固措施，后背墙面平整并与管道轴线垂直。

管径较大时试验管段端部的第一个接头采用柔性接头，或采用特制的柔性堵板。当采用弹簧压力计时，其精度不低于1.5级，最大量程为压力试验的1.3～1.5倍，表壳的公称直径不小于150mm，使用前校正并经监理签认。

水泵、压力设计安装在试验段低点的端部与管道轴线相垂直的进水管上。试压管段不采用闸阀做堵板，不得有消火栓、水锤消除器等附件。

已设置这类附件设堵板，控制阀在试验过程中全部开启。试验管段所有敞口堵严，不渗水。

管道灌水从低点缓慢灌入，灌入时在试验管段的高点管顶及管段中的凸起点设排气阀排除管道内的气体。

管道充满水后，在不大于工作压力条件下浸泡不少于12h后进行试压。管道升压时，管道内气体排除。

升压过程中，如发现弹簧压力计表针摆动、不稳且升压缓慢，重新排气后再升压。分级升压，每升一级检查后背、支墩、管身及接口，当无异常现象时再继续升压。

水压试验时严禁对管身、接头进行敲打或补修缺陷。遇有缺陷时，做出标记，卸压后修补。升压达到设计压力值时，进行管道强度试验。
