机械识图基础知识考试试题
姓名：
得分：
一、填空题 （共50分，每空1分）
1、机械制图的图纸幅面有A0、A1、A2、A3、A4五种格式。5
2、图纸中图框格式的标题栏一般位于图纸的右下角。1
3、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。5
4、由立体图找出对应的三视图。6
5、对照立体图，将对应的左视图和俯视图图号填入表中。8
6、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。4 5
1
2 4
6
3
7
6 12 9
8 4 5 11 7、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。4
8、
将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。1 9、断面图可分为移出断面和重合断面两种。2
10、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。1
11、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527和2BCL305，其中前者为7级压缩，后者为5级压缩。6
12、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。6
13、组合体尺寸的基本要求是正确、完整、清晰、合理。2
二、不定项选择题 （共10分 每题1分）
1、图样中的尺寸大小均以（ D ）为单位，在尺寸数字后面不必写出单位名称。
A、km B、dm C、cm D、mm
2、尺寸线、尺寸界线用( B )绘制。
A、粗实线 B、细实线 C、点划线 D、虚线
3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（ C ）。
1 机械识图，制图
一． 制图的基本知识。
1.基本本制图标准。
.图纸幅面和格式。
纸基本幅面和代号
A0 841*1189
A1 594＊841
A2 420＊594
A3 297＊420
A4 210＊297
2比例
原值比例 1：1
放大比例 n：1
缩小比例 1：n
3图纸;
粗实线 宽度b 用于表可见轮廓线
细实线 宽度b/3 用于尺寸线,尺寸界线,剖面线
虚线 宽度b/3 用于不可见轮廓线
细点画线 宽度b/3 用于轴线,中心线
双点画线 宽度b/3 用于相邻辅助零件的轮廓线,极限位置的轮廓线
粗点画线 宽度b 用于有特殊要求的线和表面
双折线 宽度b/3 用于断裂处的边界
波浪线 宽度b/3 用于断裂处的界线,视图和剖视的分界线
4.尺寸的基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；
2）图样上的尺寸以毫米为单位，不需标注计量单位的代号或名称，如采用其它单位，则必须注明相应的计量单位的代号或名称;
3）机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上；
4）标注尺寸时，应尽可能使用符号和缩写词，如:
直径 φ 半径 R
球直径 Sφ 球半径 SR
厚度 t 正方形
450倒角 C 深度
沉孔或锪平 埋头孔
均布 EQS 同一类型数 TYP。n
参考 Ref
2 5.组成
6。标注方法及简化标注(附图）
3
4
7.弧连接
5
6
斜度
2）锥度 222dDtgC
7
二. 投影的基本特性.
5）中心投影法:光源较近
6）平行投影法：投射中心无限运
① 正投影：投影方向与投影平面垂直
② 斜投影：投影方向与投影平面成一定的倾斜角
2.
1）立视图:正面，正立投影面V
汽车零部件识图教学大纲
1．课程性质
汽车零部件识图是汽车维修专业的一门核心专业课程。通过本课程的学习，学生应掌握机械识图的基本知识，具备读图和绘图的基本能力，为继续学习专业技术和职业生涯发展奠定基础。
2．课程目标
（1）熟悉和遵守机械制图国家标准和相关行业标准。
（2）能运用正投影法的基本原理和作图方法绘制和识读简单的汽车零件图和装配图。
（3）具备一定的空间想象和思维能力，形成由图形想象物体、以图形表现物体的意识
和能力。
（4）养成自主学习的习惯，能获取、处理和表达技术信息。
（5）形成认真的工作态度和严谨细致的工作作风。
*（6）能识读中等复杂程度的汽车零件图和装配图。
*（7）能读懂简单的展开图和焊接图。
3．课程内容
序号 机械识图课教学内容与要求 参考
课时1 研究对象与绘图工具使用 研究对象与绘图工具使用 了解学习机械识图课程的意义，树立标准化意识
初步认识轴测图、零件图和装配图
能正确使用三角板、圆规等绘图工具 1～2
2 制图基本规定 图纸幅面、比例和字体 了解国家标准关于图纸幅面、比例和字体的基本规定
能读懂图样中上述标记的含义 1～1.5
图线 了解国家标准关于机械图样常用线型及其应用
掌握国家标准关于机械图样常用线型的规定画法，能读懂各类图样中不同图线的含义 1～1.5
尺寸标注 掌握国家标准关于尺寸标注的基本规则
掌握尺寸的组成及常用尺寸的标注方法 2～4 序号 机械识图课教学内容与要求 参考 学时
3 正投影作图 三视图 理解正投影的原理及其基本性质
理解三视图的形成过程，建立三视图的概念，掌握三视图的投影规律
初步掌握三视图的绘图方法，能运用三视图投影规律，绘制和识读较简单形体的三视图
通过绘制和识读较简单形体的三视图，初步培养空间思维能力 2～4
基本体 熟悉基本体的结构特点
能绘制基本体的三视图并能标注尺寸
能运用基本体三视图特征，正确识读各种基
本体的三视图 4～6

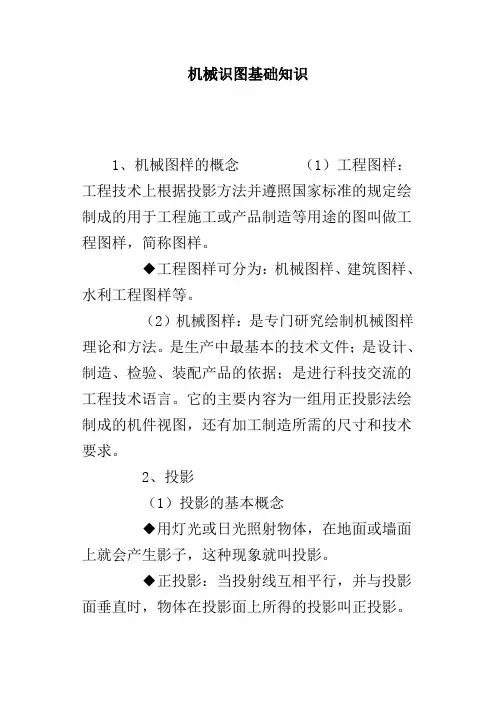

机械识图基础知识
1、机械图样的概念 （1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影
（1）投影的基本概念
◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。 （2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。3、图纸视角
（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”
◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）
◆视角定义
第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。 第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别
◆第一视角：
◆第三视角：
（3）第三角投影的视图
