脚手架搭设施工方案

脚手架施工方案

编制人：郭 *

审核人：***

审核人：***

宁夏第二建筑有限公司

2016年 月 日 脚手架工程施工方案

1、工程概况

本工程银川市银川市爱心护理院二期（银川市老年活动中心）项目工程，建设地点位于银川市金凤区满城北街以西，军区路以南，项目总建筑面积9015平方米。本工程建筑层数为4层，结构体系为框架，其下部支撑结构采用混凝土框架，屋面采用单层管桁架构。建筑耐火等级为二级，结构安全等级为二级，建筑设计使用年限为50年，建筑抗震设防烈度为八度。基础形式为混凝土条形基

础。

2、脚手架的搭设

根据《建筑施工安全检查标准》（JGJ59--99）及《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）中有关规定，目前对脚手架的材料及材质要求如下：

1)、架体选用Ф48×3.5钢管，钢管长度为4—6m。

2）、脚手板采用竹制架板，竹制架板厚为50㎜，宽为30㎜，长度为3000㎜。

3）、扣件采用十字扣、接头扣、转扣，扣件不得有裂纹、变形、滑丝等现象。

4）、架体外侧要求满挂密目式安全网。

同时要求以上架体材料及零配件必须要求有三证齐全及安全部门出具的准用证的相关手续证明材料。

3、脚手架的搭设方法

1）、基础做法 脚手架的基础做法应根据架体高度及架体上荷载堆放情况决定，一般情况下对于架体高度在24m以下应采取如下做法：即在原地基土夯实的基础上，铺设厚50㎜，宽200㎜，长不小于2000㎜木板，并在脚手架立杆底部安装钢制底座即可。一般情况下对于架体高度在24m以上应采取如下做法：由于脚手架架体本身高度、自重及荷载较大，故其基础不应同于以往的一般做法。应特殊处理来满足脚手架基础的要求。架子基础在基础3：7灰土夯填土上浇筑一层100厚C10混凝土，其顶标高为散水顶面标高下120㎝，在混凝土上仰铺12-16＃槽钢（当槽钢长度大于3m时，槽钢可与墙面平行放置，当槽钢长度小于2m时，槽钢可垂直于墙面放置），将脚手架的立杆加垫座立在槽钢上，脚手架的地基要有可靠的排水措施。具体做法是：在距脚手架3m处开挖200×200沟槽，将积水引入指定的排水井内。

脚手架工程施工方案

本工程脚手架搭设参照JGJ130-2001、J84-2001、JGJ59-99等规范进行搭设。

1、施工部署

A、施工准备

1）技术准备

⑴在脚手架搭设前，安全员、施工员组织外架搭设班组认真阅读施工图，了解工程结构情况，熟悉其内容。

⑵认真学习安全操作规程，安全生产规章制度，以及外架搭设要求。

⑶安全员要结合本工程实际情况制定外架的搭设顺序，并对班组进行安全技术交底，由班组长传达给每个操作工人。

2）材料准备

⑴准备好搭设外架需要的机械设备，搭设工具。

⑵搭设外架的钢管及其配套扣件， [16b槽钢、拉索、脚手板、安全网。

⑶电气设备等配套设施准备。

2、搭设施工方法

1）根据建筑平面特点，钢管架子立杆纵距为1.5m，立杆横距为1.05m，步距为1.8m，内立杆离开墙面处250mm。

2）根据施工经验与计算，本工程架子采用落地双排钢管常规搭设。脚手架搭设范围内的地基要求夯实、浇筑砼垫块，作好排水处理，立杆设扫地杆一道。

3）严格遵守搭设顺序：

摆放扫地杆→逐根树立立杆并与扫地杆扣紧→装扫地小横杆并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆加设临时斜支撑，上端与第二步大横杆扣紧（在装设连墙杆后拆除）→安装第三、四步大横杆和小横杆→安装连墙杆→接立杆→加设剪刀撑→铺设手板→绑扎防护栏杆及挡脚板，并挂立网防护。

4）搭设时要及时与结构拉结，或采用临时支顶，以便确保搭设过程中的安全，并随搭校正杆件的垂直和水平偏差，同时适度拧紧扣件，螺栓的根部要放正，当用力矩搬手检查，应40-50N.m之间，最大不超过80N.m，连接大杆横的对接扣件，开口应朝架子内侧，螺栓向上，以防进水。

5）双排架的小横杆靠墙一端要离开墙面50-100mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。

6）剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上；斜杆两端扣件与立杆节点的距离不大于200mm，最下面的斜杆与立杆的连接点离地面不大于500mm，剪刀撑杆件与地面成45度角，水平距离每9m设置一排剪刀撑。

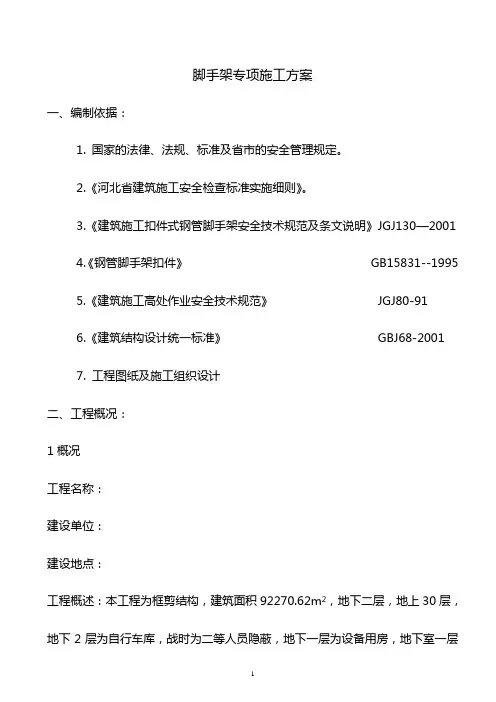

1 脚手架专项施工方案

一、编制依据：

1. 国家的法律、法规、标准及省市的安全管理规定。

2.《河北省建筑施工安全检查标准实施细则》。

3.《建筑施工扣件式钢管脚手架安全技术规范及条文说明》JGJ130—2001

4.《钢管脚手架扣件》 GB15831--1995

5.《建筑施工高处作业安全技术规范》 JGJ80-91

6.《建筑结构设计统一标准》 GBJ68-2001

7. 工程图纸及施工组织设计

二、工程概况：

1概况

工程名称：

建设单位：

建设地点：

工程概述：本工程为框剪结构，建筑面积92270.62m2，地下二层，地上30层，地下2层为自行车库，战时为二等人员隐蔽，地下一层为设备用房，地下室一层 2 层高为3.6m,地下一层层高为5.1米，一层为超市层高5.2m，二三层位综合商业层高为5.2米，三层层高为4.7米，四层为餐饮、层高为4.7米，设备夹层为2.0米，五至三十层为公寓式办公，层高2.95米，屋面局部为屋顶机房。抗震等级：二级，地上与主体连接部位框架等级二级，地下及裙房框架抗震等级三级。

本工程为2个塔楼坐落在一个筏板基础之上，就此特点给工程施工带来一定难度。筏板按设计要求设有后浇带。A、B座筏板可同时变截面处流水施工，可有效的缩短工期。

A、B2个楼座大流水施工，根据设计特点，为地上30层，2个楼座地下均为2层，为保证在施工中，基础荷载受力均匀，A、B两个楼座阶梯式流水：即A座第一步施工。待A座至±0.00时开始B座地下室施工，这就形成A、B阶梯式流水形式。此阶梯式流水可保证基础的荷载从施工至竣工保持同步，对两个楼座的结构不会受到影响。待商务办公楼、商业主体施工完成后，以后浇带为界进行地下车库施工，保证施工总工期内完成商业办公楼及地下车库工程。

I

XXXXXXXXX项目基础设施建设

工程脚手架搭设施工方案

编制：

审核：

审批：

XXXX建设工程有限公司

二〇二〇年X月X日

2 一、工程概况

本工程为XXXXXXXX基础设施建设工程，分为消防水池及泵房房建工程、场区园建工程与办公楼、综合楼、附属楼及实验楼改造工程，其中消防水池及泵房总建筑面积为：188.36平方米，消防水池及泵房建筑总高度3.2米,建筑层数地上1层；办公楼、综合楼、附属楼及实验楼屋面高度为15米。消防水池及泵房设计使用年限为50年，建筑耐火等级为二级。结构形式为框架结构，建筑抗震设防分类为标准设防（丙类），场地类别为二类，抗震设防烈度为6度，屋面防水等级为二级。

二、编制依据

1．《建筑施工扣件式钢管脚手架》（JGJ130-2011）；

2．《建筑施工安全检查标准》（JGJ59-2011）；

3．《建筑施工高处作业安全技术规范》（JGJ80-91）；

4．本工程施工图纸和投标文件；

5．本工程施工组织设计。

三、脚手架构造

（一）、脚手架类型

脚手架采用单立杆双排扣件式钢管架，沿建筑物四周交圈布置。

3 （二）、脚手架具体构造

序 号 种 类 尺寸要求

1 立杆排距 1.20m

2 立杆纵距 不大于1.50m

3 脚手架步距 1.2m

4 横向水平杆间距 1.50m

5 连墙点间距 竖直方向层层设置水平方向8m

6 内立杆距柱边 300mm

7 脚手架搭设最大高度 28m

外架局部平面示意图钢管柱箍纵向水平杆横向水平杆立杆内挂密目网封闭钢管柱箍层高范围内大横杆步距平均分配挡脚板挡脚板每楼层面处设置200mm高竹编板外侧刷红白相间油漆钢管柱箍框架柱楼板面框架梁立杆纵向水平杆横向水平杆楼板面框架梁

4

1、架子基础

架子座落地基做100mm厚C10混凝土地坪，以保证地基不变形，作成自内向外3%的坡度。脚手架外侧设置排水沟。沿脚手架纵向（横向）设置50×200mm垫板(垫板长度不小于两跨)，垫板必须铺放平稳、不得悬空。在垫板上放150mm×150mm×8mm钢板底座（钢板中心焊100mm长Φ25钢筋短棍），脚手架立杆放在底座上。并使同一垫板上立杆数量不少于2根。
