建筑抗震构造措施

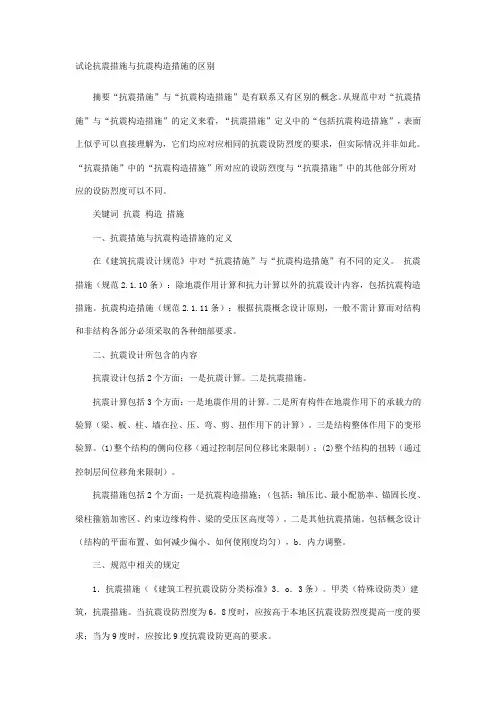

试论抗震措施与抗震构造措施的区别

摘要“抗震措施”与“抗震构造措施”是有联系又有区别的概念。从规范中对“抗震措施”与“抗震构造措施”的定义来看，“抗震措施”定义中的“包括抗震构造措施”，表面上似乎可以直接理解为，它们均应对应相同的抗震设防烈度的要求，但实际情况并非如此。“抗震措施”中的“抗震构造措施”所对应的设防烈度与“抗震措施”中的其他部分所对应的设防烈度可以不同。

关键词 抗震 构造 措施

一、抗震措施与抗震构造措施的定义

在《建筑抗震设计规范》中对“抗震措施”与“抗震构造措施”有不同的定义。 抗震措施（规范2.1.10条）：除地震作用计算和抗力计算以外的抗震设计内容，包括抗震构造措施。抗震构造措施（规范2.1.11条）：根据抗震概念设计原则，一般不需计算而对结构和非结构各部分必须采取的各种细部要求。

二、抗震设计所包含的内容

抗震设计包括2个方面：一是抗震计算。二是抗震措施。

抗震计算包括3个方面：一是地震作用的计算。二是所有构件在地震作用下的承载力的验算（梁、板、柱、墙在拉、压、弯、剪、扭作用下的计算）。三是结构整体作用下的变形验算。(1)整个结构的侧向位移（通过控制层间位移比来限制）；(2)整个结构的扭转（通过控制层间位移角来限制）。

抗震措施包括2个方面：一是抗震构造措施；（包括：轴压比、最小配筋率、锚固长度、梁柱箍筋加密区、约束边缘构件、梁的受压区高度等）。二是其他抗震措施。包括概念设计（结构的平面布置、如何减少偏小、如何使刚度均匀），b．内力调整。

三、规范中相关的规定

1．抗震措施（《建筑工程抗震设防分类标准》3．o．3条）。甲类（特殊设防类）建筑，抗震措施。当抗震设防烈度为6。8度时，应按高于本地区抗震设防烈度提高一度的要求；当为9度时，应按比9度抗震设防更高的要求。 乙类（重点设防类）建筑，抗震措施。一般情况下，当抗震设防烈度为6～8度时，应按高于本地区抗震设防烈度提高一度的要求；当为9度时，应按比9度抗震设防更高的要求。

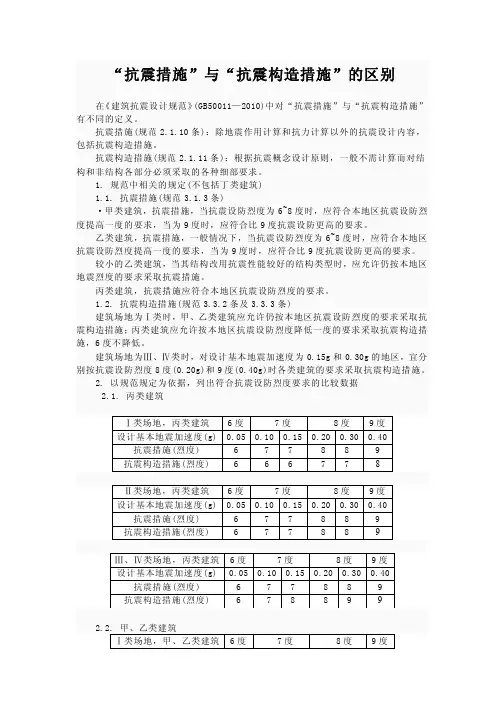

“抗震措施”与“抗震构造措施”的区别

在《建筑抗震设计规范》(GB50011—2010)中对“抗震措施”与“抗震构造措施”

有不同的定义。

抗震措施(规范2.1.10条)：除地震作用计算和抗力计算以外的抗震设计内容，

包括抗震构造措施。

抗震构造措施(规范2.1.11条)：根据抗震概念设计原则，一般不需计算而对结

构和非结构各部分必须采取的各种细部要求。

1. 规范中相关的规定(不包括丁类建筑)

1.1. 抗震措施(规范3.1.3条)

·甲类建筑，抗震措施，当抗震设防烈度为6~8度时，应符合本地区抗震设防烈

度提高一度的要求，当为9度时，应符合比9度抗震设防更高的要求。

乙类建筑，抗震措施，一般情况下，当抗震设防烈度为6~8度时，应符合本地区

抗震设防烈度提高一度的要求，当为9度时，应符合比9度抗震设防更高的要求。

较小的乙类建筑，当其结构改用抗震性能较好的结构类型时，应允许仍按本地区

地震烈度的要求采取抗震措施。

丙类建筑，抗震措施应符合本地区抗震设防烈度的要求。

1.2. 抗震构造措施(规范3.3.2条及3.3.3条)

建筑场地为Ⅰ类时，甲、乙类建筑应允许仍按本地区抗震设防烈度的要求采取抗

震构造措施；丙类建筑应允许按本地区抗震设防烈度降低一度的要求采取抗震构造措

施，6度不降低。

建筑场地为Ⅲ、Ⅳ类时，对设计基本地震加速度为0.15g和0.30g的地区，宜分

别按抗震设防烈度8度(0.20g)和9度(0.40g)时各类建筑的要求采取抗震构造措施。

2. 以规范规定为依据，列出符合抗震设防烈度要求的比较数据

2.1. 丙类建筑

Ⅰ类场地，丙类建筑 6度 7度 8度 9度

设计基本地震加速度(g) 0.05 0.10 0.15 0.20 0.30 0.40

抗震措施(烈度) 6 7 7 8 8 9

抗震构造措施(烈度) 6 6 6 7 7 8

Ⅱ类场地，丙类建筑 6度 7度 8度 9度

论房屋建筑的抗震设计及加固措施

我国幅员辽阔，位于欧亚地震带和环太平洋地震带的交汇位置，地震灾害比较频繁，尤其是在汶川地震后，我国开始重视房屋建筑抗震设计及加固措施方面的研究。本文将从房屋建筑抗震设计原理、要点、方法等方面入手，提出针对性的加固措施，希望可以改善我国房屋建筑抗震性能不足的局面，提高房屋建筑的安全性和服务年限。

标签：房屋建筑；抗震设计；加固措施

引 言

目前，我国大部分房屋建筑的抗震性能不满足国家的相关规定，调查数据显示，房屋建筑结构设计的不足是抗震性能的主要影响因素，为了提高房屋建筑的抗震性能，就应该从建筑结构抗震设计入手，采取相应的加固措施，保证房屋建筑使用者的人身和财产安全。

1 房屋建筑的抗震设计

1.1 设计原理

房屋建筑的结构设计过程中，为了保证建筑物在地震作用下的安全，以及保证建筑物的使用性能，从而采取的“选择”和“验证”的相关行为，简称为抗震设计[1]。一般情况下，房屋建筑会因为外在荷载或者自身重量，产生竖直方向的作用力，设计时，房屋建筑的梁和柱的主要功能是承担这部分作用力，然而，在地震作用下，房屋建筑需要承担的荷载要远远大于设计荷载，所以，抗震设计必须采用反复的“选择”和“验证”行为，通过考虑不同级别荷载的作用，以实现房屋建筑的抗震目标，这就是抗震设计控制结构设计的原理[2]。

1.2 设计要点

级别较大的地震发生的可能性是客观存在的，但是，这种突发性的大地震的频率非常低，同时，七度以上的地震晃动程度取决于房屋建筑的特性。从建筑物的角度来看，在强震动的作用下，存在很明显的不确定性，如果建筑物特性存在差异，即便是在同一强震动作用下、建筑物位于同一地面上，其晃动程度也会明显不同，因此，建筑物的晃动程度与特性之间存在一定的联系[3]。此外，建筑物的固有周期不同，使得建筑物受到的作用力也不一样，进而导致建筑物各层的破坏程度也不一致，如图1所示。

1.3 减震设计

设置在建筑物与地面（基础）之间，使之产生与水平运动方向相反的柔性反应装置称为减震装置，在此基础上，通过不同的减震装置构成的系统称为减震系

抗震结构设计的加强措施

本工程的结构设计基本能满足规范要求的小震不坏，大震不倒抗震设防标准。但是由于地震的不确定性和计算的近似性等原因，抗震设计更重要的是概念设计，即所谓三分计算，七分构造，因此还应当应用工程经验和通过计算分析中发现的薄弱部位采取加强措施。

1 、对塔楼的薄弱部位进行加强设计。与连接体相连的梁(并延伸一跨)和柱提高一级抗震等级，与连接体直接相连的柱用钢骨混凝土柱，钢骨柱从第十八层至顶层设置，控制这些柱的轴压比。连接体的钢梁伸入塔楼的第二跨，与剪力墙相连，没有剪力墙的地方与柱相连，并加强连接体与框架柱和剪力墙的锚固，以免地震时连接体的拉脱，而引起连接体塌落。与连接体相连的第二跨的梁端加强抗剪和抗弯的设计；第4层、第7层、和第19层是薄弱层，柱箍筋全高加密、箍筋直径加粗，剪力墙的水平钢筋也适当加强。并且不在这些层改变混凝土强度等级；适当加强11、15、17、18层柱和墙的配筋，不在这些层改变混凝土强度等级；第三层和连接体层的钢筋混凝土楼板用150mm厚，并且双层双向配筋。每层每一方向的配筋率不小于0.30%。

2、采用隔震加固法。结构刚度和地震作用成正比。当结构周期变大时，刚度随之减小，进而降低了地震作用。目前工程实践中，以增大周期为目的的加固技术方法多为隔震技术，其中最有代表性的就是铅芯橡胶隔震。该方法充分利用了橡胶、铅芯两种材料阻尼值相对较高、水平变形比较大，且能大量吸收并散耗地震动能量的特点，将铅芯橡胶隔震
