检波的原理及应用

二极管检波 原理

二极管检波是一种利用二极管非线性特性来实现信号检波的方法。其原理是在一个电路中串联一个二极管，并将待检测的信号输入到二极管的正向偏置端，通过二极管的非线性特性，将输入信号中的较高频率部分削弱，只保留其低频部分。

当输入信号的幅度较大时，二极管处于正向偏置区，其正向压降小于0.7V，此时二极管处于导通状态，输入信号可以通过二极管流过；而当输入信号的幅度较小时，二极管处于截止状态，输入信号无法通过二极管。

通过这种方式，二极管检波可以将输入信号的负半周抑制，只保留其正半周。由于二极管只允许电流单向流动，所以在截止状态下，输入信号的负半周部分会被截断，只有正半周部分可以通过。

二极管检波广泛应用于无线通信、音频信号处理等领域。在收音机中，二极管检波被用于将调频信号转换为音频信号，使得我们可以听到收音机中传输的声音。此外，在光电检测中，二极管检波也常被用来将光信号转换成电信号。

二极管均方根检波电路

1.引言

1.1 概述

概述部分的内容可以介绍二极管均方根检波电路的基本概念和作用。可以根据以下内容来编写概述部分：

在电子领域中，二极管均方根检波电路是一种常见的电路结构，用于检测和测量交流信号的均方根值。均方根值是指电信号的平均功率值，相较于峰值值更能准确地表示信号的强度。

二极管均方根检波电路主要由一个二极管、一个滤波电容和一个负载电阻组成。当交流信号通过电路时，二极管会对信号进行整流，而滤波电容则起到平滑信号的作用。通过这种方式，电路能够输出一个直流信号，其幅度正好等于输入交流信号的均方根值。

二极管均方根检波电路具有简单、便捷和经济的特点，广泛应用于各个领域。在电力系统中，均方根检波电路用于测量电流和电压的波形以及功率的计算。在通信系统中，均方根检波电路用于处理信号，提取有用信号的信息。

本文将详细介绍二极管均方根检波电路的原理和工作方式，以及其在各个领域中的应用。通过对该电路的深入了解，我们可以更好地理解和应用这一重要的电子元件，为电子领域的发展做出更大的贡献。

1.2 文章结构

文章结构部分的内容如下：

本文将以二极管均方根检波电路为主题进行探讨。文章结构分为引言、正文和结论三个部分。

引言部分将对二极管均方根检波电路进行概述，并介绍文章的结构和目的。首先将简要介绍该电路的基本原理和应用领域，以此引出对其进行更深入研究的动机和目标。

正文部分将详细探讨二极管均方根检波电路的原理和应用。在2.1小节中，我们将详细介绍该电路的原理，包括电路的基本构成和工作原理等。通过对原理的阐述，读者将能够了解该电路是如何将输入信号转化为均方根值的。2.2小节将进一步探讨该电路的应用领域，包括大量的实际应用案例。我们将介绍二极管均方根检波电路在各种领域中的具体应用，例如在电子测量、通信和音频设备中的应用。通过这些实际案例，读者将更好地理解该电路的实际应用和潜在的优势。

结论部分将总结二极管均方根检波电路的优点，并展望其未来发展。在3.1小节中，我们将从已有的研究成果和应用案例中总结该电路的优点，例如测量精度高、适用范围广等。在3.2小节中，我们将对该电路的未来发展进行展望，从技术和应用角度探讨其可能的进一步改进和扩展。这将有助于读者对该电路的前景和潜力有一个更清晰的认识。

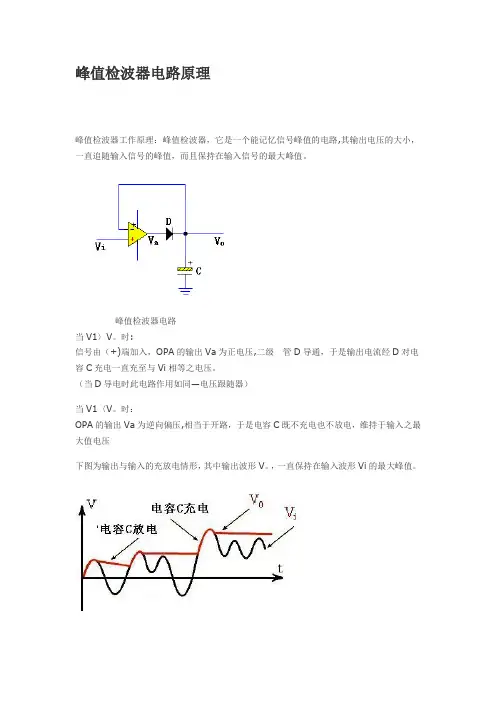

峰值检波器电路原理

峰值检波器工作原理：峰值检波器，它是一个能记忆信号峰值的电路,其输出电压的大小，一直追随输入信号的峰值，而且保持在输入信号的最大峰值。

峰值检波器电路

当V1〉V。时:

信号由（+)端加入，OPA的输出Va为正电压,二级 管D导通，于是输出电流经D对电容C充电一直充至与Vi相等之电压。

（当D导电时此电路作用如同—电压跟随器）

当V1〈V。时：

OPA的输出Va为逆向偏压,相当于开路，于是电容C既不充电也不放电，维持于输入之最大值电压

下图为输出与输入的充放电情形，其中输出波形V。，一直保持在输入波形Vi的最大峰值。

峰值检波、准峰值检波和平均值检波的区别

采用准峰值检波是民用电磁骚扰发射测试特点，由于民用的电磁兼容产品族标准都是从CISPR标准转化过来的，这些标准都是为了保证通信和广播的畅通而编制的，因此骚扰对通信和广播的影响最终是有人的主观听觉效果来判断，平均值检波和峰值检波都不足以描述脉冲的幅度，宽度和频度对视觉造成的影响，而必须用准峰值检波，只有准峰值检波才比较符合人耳对声音的反应规律。

几种检波方式的各自特点:

1。 平均值检波:其最大特点是检波器的充放电时间常数相同，特别适用于对连续波的测量。

2。 峰值检波：它的充电时间常数很小，即使是很窄的脉冲也能很快充电到稳定值，当中频信号消失后，由于电路的放电时间常数很大，检波的输出电压可在很长一段时间内保持在峰值上。峰值检波的特点首先在军用设备的骚扰发射试验中被优先采用，因为好多军用装备只要单次脉冲的激励就可以造成爆炸或数字设备的误动作，而无需像音响设备那样讲究时间的积累。

3. 准峰值检波：这种检波器的冲放点时间常数介于平均值于峰值之间,在测量周期内的检波器输出既与脉冲幅度有关，又与脉冲重复频率有关，其输出与干扰对听觉造成的效果相一致。

4． 准峰值测试的主要问题与改进措施

用准峰值检波方式进行测试的主要问题是测量时间长.表1是准峰值检波和峰值检波的测试时间比较.

检波的原理及应用

1. 什么是检波？

检波是将调幅或调频信号转换为调幅或调频信号的过程。在无线电通信和无线电接收器中，检波是进行信号解调的关键步骤。通过检波，我们可以将原始信号从调制信号中恢复出来，以供进一步处理和使用。

2. 检波的原理

2.1 调幅信号的检波原理

调幅信号是在载波信号上按照调制信号的幅度变化而进行的调制。调幅信号检波的原理就是将调幅信号转换为原始的调制信号。常见的调幅检波方法有包络检波和同相检波。

• 包络检波：通过将调幅信号的包络提取出来，得到原始的调制信号。这种方法比较简单，适用于较低频率的调幅信号解调。

• 同相检波：利用相敏检波器检测调幅信号的相位变化，并从中恢复出原始的调制信号。相敏检波器通过将调幅信号与载波信号相乘，然后通过低通滤波器得到恢复的调制信号。

2.2 调频信号的检波原理

调频信号是在载波信号上按照调制信号的频率变化而进行的调制。调频信号检波的原理是将调频信号转换为原始的调制信号。常见的调频检波方法有频率鉴频器和锁相鉴频器。

• 频率鉴频器：通过鉴别检波，在同一个频率范围内找到调频信号的频率信息。频率鉴频器适用于频率稳定的调频信号解调。

• 锁相鉴频器：通过将调频信号与本地参考频率比较，利用锁相环原理实现频率的精确测量。锁相鉴频器适用于频率不稳定的调频信号解调。

3. 检波的应用

检波在无线通信、广播和音频处理等领域有着广泛的应用。以下是一些常见的检波应用：

• 无线通信：在无线通信系统中，检波用于接收端的信号解调，将调制信号转换为原始信号。这在手机通信和无线网络中非常重要。 • 广播：在广播系统中，调幅和调频调制用于音频信号的传输。通过检波，广播接收器可以将广播信号转换为原始的音频信号，供扬声器播放。

• 音频处理：在音频处理中，检波可以用于信号增强、音频编解码和音频特效处理等方面。例如，通过包络检波可以实现信号的自动增益控制，通过频率鉴频器可以实现音频频谱分析。
