矿石加工厂施工方案破碎与筛分工艺
矿石加工厂是将矿石经过一系列工艺处理，使其达到指定规格和质量要求的过程。破碎与筛分工艺是其中重要的环节之一，本文将以此为主题进行探讨。
一、破碎工艺
破碎工艺是指将原始矿石通过机械设备进行细碎的过程。其目的是将矿石分解成较小的颗粒，方便后续的筛分和选矿工作。下面，我们将介绍两种主要的破碎设备以及其工作原理。
1. 颚式破碎机
颚式破碎机是一种常用的破碎设备，适用于中小型矿石加工厂。其工作原理是通过动颚和静颚的相对运动，将矿石进行压碎。该设备结构简单，维护方便，适用于破碎硬度较低的矿石。
2. 冲击式破碎机
冲击式破碎机是另一种常见的破碎设备，适用于对矿石进行细碎和中碎的工作。其工作原理是通过高速旋转的转子产生的冲击力，将矿石击碎。冲击式破碎机具有破碎比大、出料颗粒形状好等优点。
二、筛分工艺
筛分工艺是指将破碎后的矿石按照规格大小进行分类的过程。其主要目的是分离出符合要求的产品以及再次破碎的大颗粒矿石。下面，我们将介绍两种常用的筛分设备和其工作原理。 1. 振动筛
振动筛是一种通过振动力将矿石按照粒度进行筛分的设备。其工作原理是通过振动电机带动筛箱进行高速振动，使矿石在筛面上产生相对运动，从而实现分级筛分。振动筛具有筛分效率高、筛分适应范围广等特点。
2. 旋流器
旋流器是一种通过离心力将矿石进行分级的设备。其工作原理是将矿石悬浮在液体中，利用旋流器内部的涡流和离心力对矿石进行分级分离。旋流器适用于粒度较细的矿石筛分，且占地面积小，运行稳定。
三、破碎与筛分工艺流程
破碎与筛分工艺是一个连续的过程，需要合理设计工艺流程，以提高生产效率和产品质量。下面，我们将介绍一种常用的破碎与筛分工艺流程。
1. 矿石进料
原始矿石经过运输设备进入破碎机系统。
2. 破碎
矿石通过颚式破碎机或冲击式破碎机进行破碎，达到所需的细碎程度。
3. 筛分 破碎后的矿石进入振动筛或旋流器进行筛分，分离出符合要求的细颗粒矿石和再次破碎的大颗粒矿石。

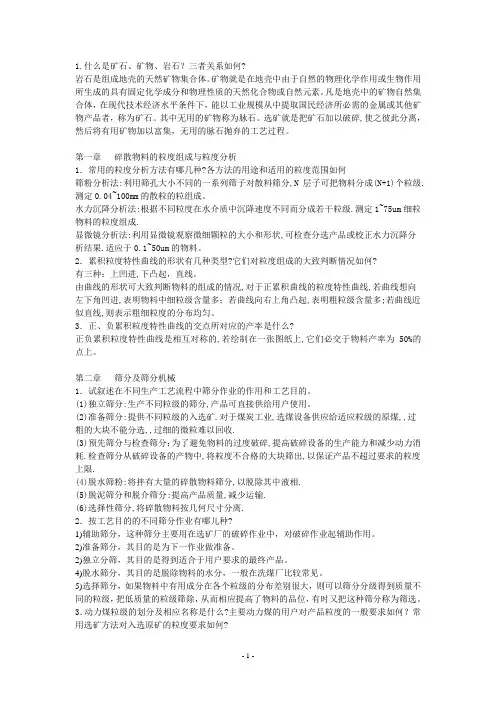

- 1 - 1.什么是矿石、矿物、岩石？三者关系如何?
岩石是组成地壳的天然矿物集合体。矿物就是在地壳中由于自然的物理化学作用或生物作用所生成的具有固定化学成分和物理性质的天然化合物或自然元素。凡是地壳中的矿物自然集合体，在现代技术经济水平条件下，能以工业规模从中提取国民经济所必需的金属或其他矿物产品者，称为矿石。其中无用的矿物称为脉石。选矿就是把矿石加以破碎,使之彼此分离，然后将有用矿物加以富集，无用的脉石抛弃的工艺过程。
第一章 碎散物料的粒度组成与粒度分析
1．常用的粒度分析方法有哪几种?各方法的用途和适用的粒度范围如何
筛粉分析法:利用筛孔大小不同的一系列筛子对散料筛分,N层子可把物料分成(N+1)个粒级.测定0.04~100mm的散粒的粒组成。
水力沉降分析法:根据不同粒度在水介质中沉降速度不同而分成若干粒级.测定1~75um细粒物料的粒度组成.
显微镜分析法:利用显微镜观察微细颗粒的大小和形状,可检查分选产品或校正水力沉降分析结果.适应于0.1~50um的物料。
2．累积粒度特性曲线的形状有几种类型?它们对粒度组成的大致判断情况如何?
有三种：上凹进,下凸起，直线。
由曲线的形状可大致判断物料的组成的情况,对于正累积曲线的粒度特性曲线,若曲线想向左下角凹进,表明物料中细粒级含量多；若曲线向右上角凸起,表明粗粒级含量多;若曲线近似直线,则表示粗细粒度的分布均匀。
3．正、负累积粒度特性曲线的交点所对应的产率是什么?
正负累积粒度特性曲线是相互对称的,若绘制在一张图纸上,它们必交于物料产率为50%的点上。
第二章 筛分及筛分机械
1．试叙述在不同生产工艺流程中筛分作业的作用和工艺目的。
(1)独立筛分:生产不同粒级的筛分,产品可直接供给用户使用。
(2)准备筛分:提供不同粒级的入选矿.对于煤炭工业,选煤设备供应给适应粒级的原煤,,过粗的大块不能分选,,过细的微粒难以回收.
选矿厂矿物的破碎、筛分、脱水与干燥
一、破碎与筛分
1、破碎的一般概念
从矿山运来的矿石最大块直径通常为300-1500毫米左右。由于矿石中大多数有用矿物都是细粒浸染及与脉石矿物紧密共生,所以在分选之前必须将矿石中有用矿物“解离”或“单体解离”。这就必须破碎与磨矿,将矿石碎磨到相适应的粒度。就破碎而言,在大型选矿厂一般采用三段破碎(也有采用四段的)。也就是说选厂通常采用阶段破碎的办法将大块矿石的尺寸逐步缩小。通常将最终粉碎产品为5毫米以上的粉碎过程,称为破碎;取得更细产粒度的粉碎过程,称为磨矿。当然,它们的划分是相对的,实践上常将1500毫米左右的矿块三段破碎使矿块粒度降到8~25毫米左右,再将8~25毫米的矿粒送入磨矿机进行磨碎,直到有用矿物能达到单体解离为止。
1）破碎比
破碎比是破碎机的给矿石最大块度尺寸(D)与破碎机的产品中最大矿块尺寸(d)之比,即破碎比i=D/d。破碎比表示经过破碎作业后产物缩小的倍数,它是衡量矿石破碎前后粒度变化程度和均衡分配各段破碎机工作的参数。矿块最大粒度一般以95%的该物料能通过的方形筛孔尺寸来表示。例如原矿最大粒度D=500毫米,破碎最终产物的最大粒度d=10毫米则破碎比i=D/d=500/10=50。 2）破碎段
目前,任何一种常规破碎设备都难以达到50的破碎比。因此,破碎过程通常需分段进行。
所谓破碎阶段的段数就是物料经过破碎的次数,在生产实践中,通常情况下采三段破碎,即谓粗碎、中碎、细碎。粗碎、中碎、细碎又可分别称为第一段破碎、第二段破碎、第三段破碎。段破碎的粒度范围如表11-1所示
表11-1各破碎段粒度范围
作业 给矿粒度（毫米） 排矿粒度（毫米）
粗碎 1500~500
400~125
中碎 400~125 100~50
细碎 100~50
25~5
3）各段破碎比及其与总破碎比的关系
主坌 ｓｈ ｅｊｉ ｙｕ Ｆｅｎｘ

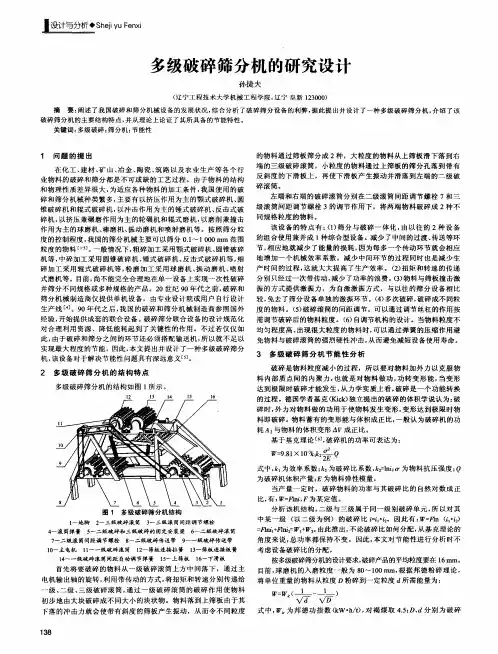

多级破碎筛分机的研究设计
孙捷夫
（辽宁工程技术大学机械工程学院，辽宁阜新１２３０００）
摘要：阐述了我国破碎和筛分机械设备的发展状况，综合分析了破碎筛分设备的利弊，据此提出并设计了一种多级破碎筛分机，介绍了该
破碎筛分机的主要结构特点，并从理论上论证了其所具备的节能特性。
关键词：多级破碎；筛分机；节能性
１ 问题的提出
在化工、建材、矿山、冶金、陶瓷、筑路以及农业生产等各个行
业物料的破碎和筛分都是不可或缺的工艺过程。由于物料的结构
和物理性质差异很大，为适应各种物料的加工条件，我国使用的破
碎和筛分机械种类繁多，主要有以挤压作用为主的颚式破碎机、圆
锥破碎机和辊式破碎机，以冲击作用为主的锤式破碎机、反击式破
碎机，以挤压兼碾磨作用为主的轮碾机和辊式磨机，以磨削兼撞击
作用为主的球磨机、棒磨机、振动磨机和喷射磨机等。按照筛分粒
度的控制程度，我国的筛分机械主要可以筛分０．１～１ ０００ ｍｍ范围
粒度的物料［１ 。一般情况下，粗碎加工采用颚式破碎机、圆锥破碎 机等，中碎加工采用圆锥破碎机、锤式破碎机、反击式破碎机等，细
碎加工采用辊式破碎机等，粉磨加工采用球磨机、振动磨机、喷射
式磨机等。目前，尚不能完全合理地在单一设备上实现一次性破碎
并筛分不同规格或多种规格的产品。２０世纪９Ｏ年代之前，破碎和
筛分机械制造商仅提供单机设备，由专业设计院或用户自行设计
生产线 ］。９０年代之后，我国的破碎和筛分机械制造商参照国外
经验，开始提供成套的联合设备。破碎筛分联合设备的设计规范化
对合理利用资源、降低能耗起到了关键性的作用。不过若仅仅如
此，由于破碎和筛分之间的环节还必须搭配输送机，所以就不足以
实现最大程度的节能。因此，本文提出并设计了一种多级破碎筛分
机，该设备对于解决节能性问题具有深远意义［５］。
２ 多级破碎筛分机的结构特点
多级破碎筛分机的结构如图１所示。
