车速传感器的检测方法

abs部件的检测方法

篇1

1.ABS部件简介

2.ABS部件检测的重要性

3.ABS部件检测方法

3.1 检查制动液液位

3.2 检查ABS警告灯

3.3 使用故障诊断仪

3.4 检查刹车系统

3.5 检查ABS泵

4.检测过程中的注意事项

5.结论：定期检测ABS部件的重要性

正文

ABS，即防抱死刹车系统，是现代汽车中的重要安全装置。其通过调节刹车压力，防止车轮在刹车过程中抱死，从而保持车辆的稳定性和操控性。因此，保持ABS部件的良好工作状态对于行车安全至关重要。本文将介绍ABS部件的检测方法。

1.ABS部件简介

ABS系统主要由传感器、控制器和执行器三个部分组成。传感器负责监测车轮转速，控制器根据传感器数据判断车轮是否有抱死趋势，并指挥执行器调节刹车压力。 2.ABS部件检测的重要性

若ABS系统失效，车轮可能在刹车过程中抱死，导致车辆失控，严重影响行车安全。因此，定期检测ABS部件，确保其正常工作，对于保障行车安全具有重要意义。

3.ABS部件检测方法

3.1 检查制动液液位：制动液液位过低可能影响ABS系统的工作。因此，应定期检查制动液液位，确保其位于规定范围内。

3.2 检查ABS警告灯：若ABS警告灯亮起，表示ABS系统可能存在问题。此时应使用故障诊断仪检查故障原因。

3.3 使用故障诊断仪：故障诊断仪可以检测ABS系统的电信号和液压信号，帮助找出故障原因。

3.4 检查刹车系统：刹车系统的故障可能影响ABS系统的工作。因此，应检查刹车片、刹车盘等部件的磨损情况。

3.5 检查ABS泵：ABS泵是ABS系统的核心部件，应检查其工作是否正常，有无异响或漏油等现象。

4.检测过程中的注意事项

在进行ABS部件检测时，应注意安全，确保车辆处于稳定状态。同时，应遵循汽车制造商的维修手册进行操作，以免造成不必要的损坏。

5.结论：定期检测ABS部件的重要性

39种传感器检测故障的方法大全

1、怎样对线性输出式节气门位置传感器进行检测？

答：

①拆下节气门位置传感器的连接插头，用万用表电阻档测量传感器的

信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的

开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现

象发生。

②用万用表测量传感器的怠速触点（IDL）信号端脚与搭铁端脚之间的

电阻，节气门关闭时，电阻为0欧姆，节气门从打开微小的一个开度一

直到全开，电阻应为无穷大。 2、怎样检测热线式空气流量计的信号电压？

答：

①拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之

间，然后测量输出端子与搭铁之间的电压，其标准值约为1.1～1.2V之

间。

②从热线式空气流量计进气口吹风，此时，测量输出端与搭铁之间的

信号电压，其电压为2.4V。 3、怎样利用测电阻的方法判断温度传感器好坏？ 答：将进气温度传感器置于加热的水中，对负温度系数的传感器，用万

用表检测其电阻值，若随水温升高而减少，则传感器是好的。若无变化

则说明该进气温度传感器已损坏。 4、如何用汽车示波器检测霍尔式凸轮轴位置传感器的信号？ 答：发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号

输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值

在0～5V之间。随着发动机转速的增加，只是波形频率增加，而幅值没

有变化，这是符合标准的。 5、如何用万用表检测氧化锆式氧传感器的信号？ 答：启动发动机并运转到正常温度，然后使发动机以2500rpm的转速

2min以上，并保持该转速，此时用万用表直流电压档，测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9V范围内不断变化，信

号电压在0.45V上下不断变化的次数，10s内应不少于8次，否则氧传感

器工作不正常。 6、如何检测压电式爆震传感器是否良好？ 答：点火开关处在“ON”位置，不起动发动机，用汽车示波器测量传感器

输出端与搭铁之间的信号波形，然后用金属物敲击爆震传感器附近的缸

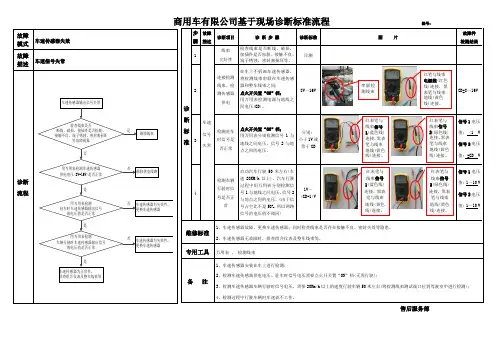

商用车有限公司基于现场诊断标准流程 编号：

诊断标准 步

骤 故障描述 诊断项目 诊 断 步 骤 诊断标准 图 片 故障件

检测结果

1

车速信号失常 线束

完好性 检查线束是否断线、破损，接插件是否松脱、接触不良、端子锈蚀、密封塞损坏等。 目测

2 连接检测线束、检测传感器供电 在车上不拆卸车速传感器，将检测线束串联在车速传感器和整车线束之间；

点火开关置“ON”档；

用万用表检测电源与地线之间电压(GD)。 8V～16V

GD=8～16V

3 检测驻车时信号是否正常 点火开关置“ON”档；

用万用表分别检测信号1与地线之间电压、信号2与地点之间的电压。 分别：

小于1V或等于GD 信号1电压值： <1 V

信号2电压值： =GD V

4 检测车辆行驶时信号是否正常 启动汽车行驶50米左右(车速20KM/h以上)，汽车行驶过程中用万用表分别检测信号1与地线之间电压、信号2与地点之间的电压。(由于信号占空比不是50%，所以两路信号的电压值不相同) 1V～(GD-1)V 信号1电压值：1～10 V

信号2电压值：1～10 V

维修标准 1、车速传感器故障，更换车速传感器；同时检查线束是否存在接触不良、密封失效等隐患。

2、车速传感器无故障时，排查组合仪表及整车线束等。

专用工具 万用表 、 检测线束

备 注 1、车速传感器安装在车上进行检测；

2、检测车速传感器供电电压、驻车时信号电压需要点火开关置“ON”档(无需行驶)；

3、检测车速传感器车辆行驶时信号电压，需要20Km/h以上的速度行驶车辆50米左右(将检测线束测试端口拉到驾驶室中进行检测)；

4、检测过程中行驶车辆时车速表不工作。

售后服务部 故障

车速传感器工作原理

车速传感器是一种用于测量车辆速度的装置，它根据车辆轮胎转动的频率来确定车辆的速度。传感器通常由一个磁铁和一个霍尔效应传感器组成。

工作原理如下：当车辆行驶时，车辆的轮胎会不断地旋转。车速传感器中的磁铁固定在车轮或传动轴旋转的部分上，而霍尔效应传感器则安装在车辆底盘上。

磁铁的旋转会产生一个磁场，而霍尔效应传感器能够检测到这个磁场的变化。当车辆行驶时，磁铁的旋转速度会随车速的变化而改变，从而改变磁场的频率。

霍尔效应传感器会根据磁场的变化产生一个电压信号，这个信号的频率和车速成正比。通过测量这个信号的频率，车速传感器就能够确定车辆的速度。

这个电压信号会被传送到车辆的控制单元中，然后用于各种控制系统，例如刹车系统、巡航控制系统和变速器等。

总的来说，车速传感器通过检测车轮或传动轴旋转的速度变化来测量车辆的速度。它利用磁铁和霍尔效应传感器的配合工作，可以准确地测量车辆的速度，并将这个信息传递到车辆的控制系统中进行相应的控制。
