数字水准仪DNA03简易操作使用说明书
一、仪器外观
图1
图2
图3
图中序号说明：
1：仪器开关按钮
2：ESC退出键
3：数据管理键
4：上、下、左、右，方向键
5：确认键
6：测量按键
7：调焦螺旋——调整景物清晰度
8：微动螺旋
9：开PC卡插槽按钮
10：电池操作杆（取、放电池） 11：目镜螺旋——调整十子丝清晰度
12：数字及字母键
13：二次功能键（SHIFT键）
14：删除键（CE键）
15：仪器粗瞄
二、开机
参照图1，按1号键开机，进入如下界面：
图4
参照图1，按2号键两次直至进入应用程序界面如下图：
图5
三、线路测量
参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：
图6 四、作业
参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：
图7
参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：
图8
其中相关解释如下：
Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图
图9
五、线路
在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图
图10
其相关解释如下： Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。其中，B表示后视，F表示前视。aBFFB模式：往测奇数站为BFFB，偶数站为FBBF（返测相反）；BFFB模式：奇数站为BFFB，偶数站也为BFFB；BF模式：奇数站为BF，偶数站也为BF；aBF模式：往测奇数站为BF，偶数站为FB（返测相反）。
徕卡DNA03水准仪最全使用手册
徕卡（Leica）是一家世界著名的光学仪器生产商，成立于1913年，总部位于德国。作为一家拥有百年历史的老牌企业，其产品质量一直被业界认可，尤其是旗下的水准仪系列。徕卡DNA03水准仪是其最新推出的一款产品，具有通用性、易操作等特点，本篇文章将介绍其使用手册。
1. 水准仪的结构
水准仪的主要组成部分有测量仪、测杆、快速装卸支架、三脚架、金属箱和使用说明书等。其中，测量仪是核心部分，测杆则用于量取测量点高度，并通过快速装卸支架固定在测量仪头部。
2. 使用水准仪前的准备
使用水准仪前，首先需要选择平坦、稳定的测量地点，并在三脚架步上放置水准仪。其次，需要调整三脚架的高度以使其平衡。最后，需要调整快速装卸支架来确定测杆位置。
3. 水准仪的操作步骤
（1）开启水准仪，此时会听到“滴滴”声，表示水准仪已经开始运作。
（2）像其他光学测量工具一样，不要将水准仪面向强光源，以免影响测量的准确性。
（3）将测杆插入快速装卸支架上，通过观察测杆上的字样，来确定杆头是否精确垂直。
（4）将测杆移动到所需测量点，调节测杆高度以使其在快速装卸支架上固定。
（5）通过测量仪后面的反向镜头观察测杆上的刻度，并通过调节测杆和快速装卸支架，使测量点高度达到仪器准确度的范围。
（6）当达到所需测量点精度时，将反向镜头转至仪器上方，便可清晰地观察采集的数据。
（7）测量后，轻轻摆动快速装卸支架，将测杆从仪器上取下，并将其密封在金属箱中，以保证测杆表面的准确度。
以上便是徕卡DNA03水准仪的使用手册。总的来说，使用水准仪是一项比较简单的操作，但也需要一定的计算和观察技能。只要掌握了基本的使用方法，就可以轻松地完成地面及其他测量任务。
关于徕卡DNA03数字水准仪简易操作
徕卡DNA数字水准仪
简易操作手册
DNA03数字水准仪简易操作手册
一、 基本操作
1、 仪器基本性能、仪器保养
DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：
l 中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;
l
超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；
l 采用新式标准磁阻尼补偿器
l ，测量精度达到0.3mm/Km；
l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；
l 数据记录在内存中或PC卡上，内存可以记录8000个数据；
l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；
l 数据输出方式灵活，用户可以自己定制数据输出格式；
l
可以使用5#干电池„„„„等等。
仪器的保养：
仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。
2、 水准测量
开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。
如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入
按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。
光标进入 按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。
3、徕卡数字水准仪GSI数据格式简介：

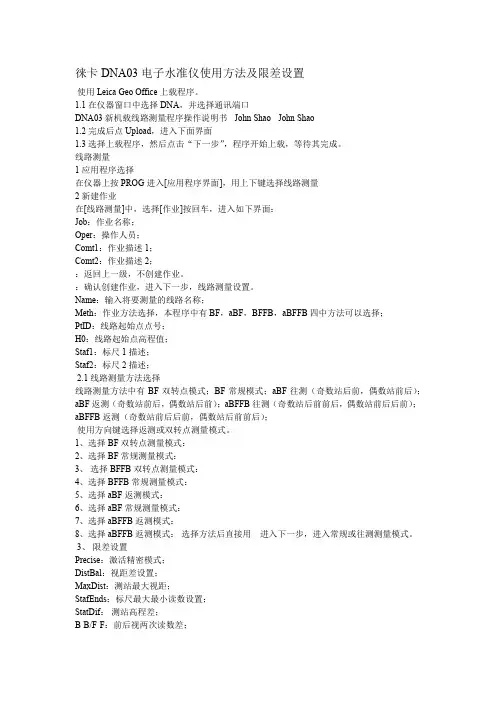

徕卡DNA03电子水准仪使用方法及限差设置
使用Leica Geo Office上载程序。
1.1在仪器窗口中选择DNA，并选择通讯端口
DNA03新机载线路测量程序操作说明书 - John Shao - John Shao
1.2完成后点Upload，进入下面界面
1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。
线路测量
1应用程序选择
在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量
2新建作业
在[线路测量]中，选择[作业]按回车，进入如下界面：
Job：作业名称；
Oper：操作人员；
Comt1：作业描述1；
Comt2：作业描述2；
：返回上一级，不创建作业。
：确认创建作业，进入下一步，线路测量设置。
Name：输入将要测量的线路名称；
Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择；
PtID：线路起始点点号；
H0：线路起始点高程值；
Staf1：标尺1描述；
Staf2：标尺2描述；
2.1线路测量方法选择
线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；
使用方向键选择返测或双转点测量模式。
1、选择BF双转点测量模式：
2、选择BF常规测量模式：
3、 选择BFFB双转点测量模式：
4、选择BFFB常规测量模式：
5、选择aBF返测模式：
6、选择aBF常规测量模式：
7、选择aBFFB返测模式：
8、选择aBFFB返测模式： 选择方法后直接用 进入下一步，进入常规或往测测量模式。
3、 限差设置
Precise：激活精密模式；
DistBal：视距差设置；
