DNA03水准仪说明

徕卡DNA03水准仪最全使用手册

徕卡（Leica）是一家世界著名的光学仪器生产商，成立于1913年，总部位于德国。作为一家拥有百年历史的老牌企业，其产品质量一直被业界认可，尤其是旗下的水准仪系列。徕卡DNA03水准仪是其最新推出的一款产品，具有通用性、易操作等特点，本篇文章将介绍其使用手册。

1. 水准仪的结构

水准仪的主要组成部分有测量仪、测杆、快速装卸支架、三脚架、金属箱和使用说明书等。其中，测量仪是核心部分，测杆则用于量取测量点高度，并通过快速装卸支架固定在测量仪头部。

2. 使用水准仪前的准备

使用水准仪前，首先需要选择平坦、稳定的测量地点，并在三脚架步上放置水准仪。其次，需要调整三脚架的高度以使其平衡。最后，需要调整快速装卸支架来确定测杆位置。

3. 水准仪的操作步骤

（1）开启水准仪，此时会听到“滴滴”声，表示水准仪已经开始运作。

（2）像其他光学测量工具一样，不要将水准仪面向强光源，以免影响测量的准确性。

（3）将测杆插入快速装卸支架上，通过观察测杆上的字样，来确定杆头是否精确垂直。

（4）将测杆移动到所需测量点，调节测杆高度以使其在快速装卸支架上固定。

（5）通过测量仪后面的反向镜头观察测杆上的刻度，并通过调节测杆和快速装卸支架，使测量点高度达到仪器准确度的范围。

（6）当达到所需测量点精度时，将反向镜头转至仪器上方，便可清晰地观察采集的数据。

（7）测量后，轻轻摆动快速装卸支架，将测杆从仪器上取下，并将其密封在金属箱中，以保证测杆表面的准确度。

以上便是徕卡DNA03水准仪的使用手册。总的来说，使用水准仪是一项比较简单的操作，但也需要一定的计算和观察技能。只要掌握了基本的使用方法，就可以轻松地完成地面及其他测量任务。

关于徕卡DNA03数字水准仪简易操作

徕卡DNA数字水准仪

简易操作手册

DNA03数字水准仪简易操作手册

一、 基本操作

1、 仪器基本性能、仪器保养

DNA03/10是徕卡新一代的数字水准仪，它具有以下性能特点：

l 中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明;

l

超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；

l 采用新式标准磁阻尼补偿器

l ，测量精度达到0.3mm/Km；

l 可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；

l 数据记录在内存中或PC卡上，内存可以记录8000个数据；

l 采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；

l 数据输出方式灵活，用户可以自己定制数据输出格式；

l

可以使用5#干电池„„„„等等。

仪器的保养：

仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、 水准测量

开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入

按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入 按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：

龙源期刊网

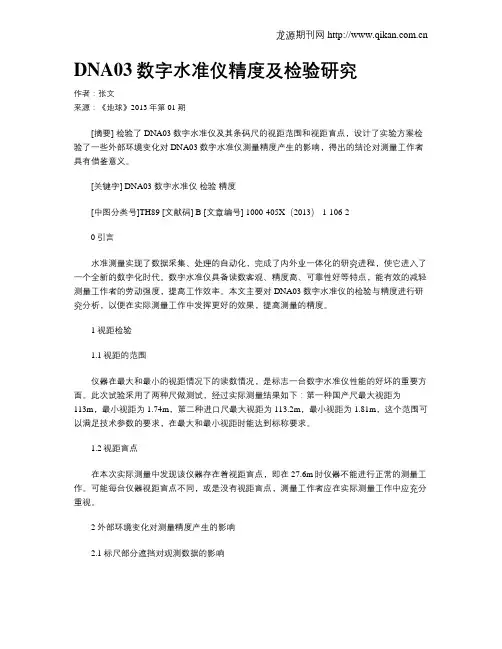

DNA03数字水准仪精度及检验研究

作者：张文

来源：《地球》2013年第01期

[摘要] 检验了DNA03数字水准仪及其条码尺的视距范围和视距盲点，设计了实验方案检验了一些外部环境变化对DNA03数字水准仪测量精度产生的影响，得出的结论对测量工作者具有借鉴意义。

[关键字] DNA03 数字水准仪 检验 精度

[中图分类号]TH89 [文献码] B [文章编号] 1000-405X（2013）-1-106-2

0引言

水准测量实现了数据采集、处理的自动化，完成了内外业一体化的研究进程，使它进入了一个全新的数字化时代。数字水准仪具备读数客观、精度高、可靠性好等特点，能有效的减轻测量工作者的劳动强度，提高工作效率。本文主要对DNA03数字水准仪的检验与精度进行研究分析，以便在实际测量工作中发挥更好的效果，提高测量的精度。

1 视距检验

1.1视距的范围

仪器在最大和最小的视距情况下的读数情况，是标志一台数字水准仪性能的好坏的重要方面。此次试验采用了两种尺做测试，经过实际测量结果如下：第一种国产尺最大视距为113m，最小视距为1.74m，第二种进口尺最大视距为113.2m，最小视距为1.81m，这个范围可以满足技术参数的要求，在最大和最小视距时能达到标称要求。

1.2视距盲点

在本次实际测量中发现该仪器存在着视距盲点，即在27.6m时仪器不能进行正常的测量工作。可能每台仪器视距盲点不同，或是没有视距盲点，测量工作者应在实际测量工作中应充分重视。

2 外部环境变化对测量精度产生的影响

2.1 标尺部分遮挡对观测数据的影响

DNA03数字水准仪采用的是相关法读数原理。它的标尺的伪随机条码作为参考信号存储在仪器中，然后与望远镜截取的条码进行比较，当俩信号吻合时就能确定读数。如果标尺的条龙源期刊网

DNA03电子水准仪使用说明解析

DNA03电子水准仪是一种用于测量地面高程的仪器，它采用激光技术和电子传感器来精确测量地面的倾斜角度和高程差异。本文将对DNA03的使用说明进行详细解析，包括仪器的操作步骤、使用注意事项以及常见问题解答等内容。

一、操作步骤：

1.准备工作：将电子水准仪放置在平稳的水平地面上，并确保其与待测地面之间没有障碍物。

2.打开仪器：按下仪器上的电源按钮，待仪器自检完成后，显示屏上会出现仪器当前的工作模式。

3. 设置基准点：将电子水准仪指向基准点，并按下“Set”按钮进行基准点设置，同时显示屏上会显示当前基准点的高程值。

4. 测量目标点：将电子水准仪指向待测目标点，并按下“Measure”按钮进行测量，同时显示屏上会显示目标点与基准点的高程差异。

二、使用注意事项：

1.使用环境：DNA03电子水准仪适用于室内和室外环境，但在强烈的阳光下使用时，应遮挡仪器以防止干扰。

2.温度影响：温度变化会对电子水准仪的测量结果产生影响，所以在使用前应让仪器适应当前环境的温度。

3.角度误差：用户在使用电子水准仪时应注意仪器的角度误差范围，以保证测量结果的准确性。 4.基准点选择：选择稳定的地面作为基准点，以确保测量结果的精确性。

5.仪器维护：定期对仪器进行清洁和校准工作，以保证其性能和精度。

三、常见问题解答：

1.为什么测量结果与实际高程存在差异？

答：可能是由于仪器没有正确设置基准点或目标点，或者是仪器本身存在一定的测量误差。建议重新设置基准点并进行测量。

2.为什么仪器显示屏上没有出现测量结果？

答：可能是因为仪器与目标点之间存在障碍物，导致测量信号无法正常传输。建议重新调整仪器位置并确保视线畅通。

3.是否可以在夜间使用电子水准仪？

答：电子水准仪通常配备背光显示屏，可以在较暗环境下使用，但在完全黑暗的环境下，测量结果可能会受到影响。

4.可以使用电子水准仪进行水平检测吗？
