贴片电阻识别方法

贴片电阻的识别方法主要包括以下几个方面：

1. 查看标记值：贴片电阻通常会在外部标注有阻值信息，如照片上的“100”代表100Ω的电阻。可以通过直接查看标记值来确定电阻的阻值。

2. 使用万用表：使用万用表测量电阻的阻值，通过测量可以确定电阻的准确阻值。

3. 使用电阻色环：贴片电阻通常也会使用颜色环标注阻值，根据颜色环的排列组合来确定电阻的阻值。具体法则为：

- 前两个环表示前两位数字；

- 第三个环表示一个系数值，它是一个功率的幂（10的幂）；

- 最后一个环表示电阻的容差。

4. 使用电阻计：使用专门的电阻计来测量电阻的阻值和容差，并通过仪器上的显示结果来识别电阻。

5. 使用电路板上的标记：对于贴片电阻安装在电路板上的情况，可以通过查看电路板上的标记，如参考电路图、PCB标识等来确定电阻的阻值。

需要注意的是，不同电阻的识别方法略有差异，具体应根据电阻的标记特征、产品手册或相关资源来进行准确定义。另外，对于小尺寸的贴片电阻，可使用显微镜来辅助观测和识别。

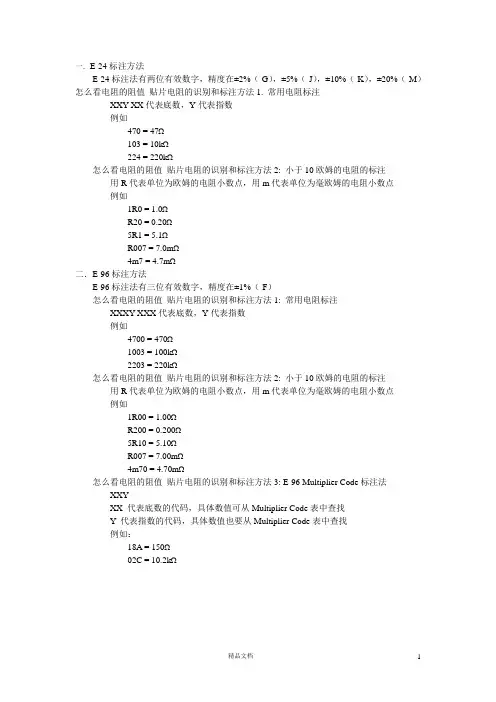

贴片电阻的识别和标注方法

精品文档 1 一．E-24标注方法

E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）

怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注

XXY XX代表底数，Y代表指数

例如

470 = 47

103 = 10k

224 = 220k

怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注

用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点

例如

1R0 = 1.0

R20 = 0.20

5R1 = 5.1

R007 = 7.0m

4m7 = 4.7m

二．E-96标注方法

E-96标注法有三位有效数字，精度在±1%（-F）

怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注

XXXY XXX代表底数，Y代表指数

例如

4700 = 470

1003 = 100k

2203 = 220k

怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注

用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点

例如

1R00 = 1.00

R200 = 0.200

5R10 = 5.10

R007 = 7.00m

4m70 = 4.70m

怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法

XXY

XX 代表底数的代码，具体数值可从Multiplier Code表中查找

Y 代表指数的代码，具体数值也要从Multiplier Code表中查找

贴片电阻标识330 -回复

贴片电阻是一种常见的电子元器件，广泛应用于各种电子设备中。它的主要作用是限制电流的流动，并提供电阻值以满足电路设计的要求。在贴片电阻上，一般会有一些标识，以便于识别其电阻值和其他相关参数。在本文中，我们将以标识为“330”的贴片电阻为例，一步一步地讲解如何解读它的参数。

首先，让我们来了解一下贴片电阻的标识规则。标识一般由三个数字和一个字母组成。这些数字代表了贴片电阻的电阻值和精度等参数，而字母表示其温度系数。在标识“330”中，3代表第一位有效数字，3代表第二位有效数字，0代表幂次，即10的0次方（10^0），而字母无法从标识中确定。

接下来，我们需要根据这些参数来计算贴片电阻的实际电阻值。在标识“330”中，第一位有效数字是3，第二位有效数字也是3，因此我们可以得到电阻值为33。幂次为0，即10的0次方，所以我们不需要对电阻值进行进一步的乘法或除法运算。因此，标识“330”对应的贴片电阻的实际电阻值为33欧姆（Ω）。

除了电阻值，贴片电阻的标识还可以提供一些其他的信息。比如，字母可以表示贴片电阻的温度系数，即随着温度的变化，电阻值的变化程度。常见的温度系数字母包括K、M、P、R等。然而，在标识“330”中没有字母，所以我们无法确定该贴片电阻的温度系数。

此外，贴片电阻的标识还可以包含关于其精度的信息。通常，精度表示为一个百分比数值。例如，如果标识为“330”的贴片电阻精度为5%，则表示其电阻值可能在实际值的正负5%范围内变化。然而，在标识“330”中，我们也无法确定该贴片电阻的精度。

在实际应用中，标识“330”的贴片电阻可能会用于许多不同的电路中。由于电阻值较小，33欧姆的贴片电阻通常用于低功率电路，如小型电子设备和电子玩具等。其作用是限制电流的流动，保护其他电子元件免受过大电流的损害。

此外，贴片电阻还具有很好的稳定性和可靠性。由于其小巧的尺寸和可靠的连接方式，贴片电阻通常比传统的插件电阻更适用于大规模生产。因此，贴片电阻已成为现代电子制造中不可或缺的重要元件之一。
