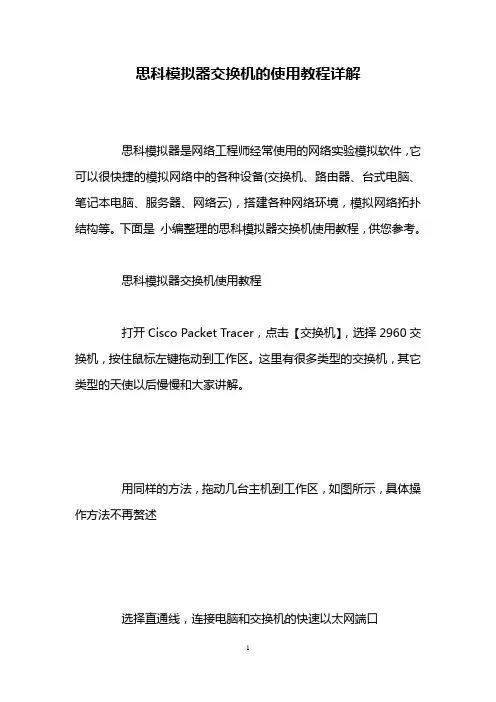

思科模拟器交换机的使用教程详解
思科模拟器是网络工程师经常使用的网络实验模拟软件，它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云)，搭建各种网络环境，模拟网络拓扑结构等。下面是 小编整理的思科模拟器交换机使用教程，供您参考。
思科模拟器交换机使用教程
打开Cisco Packet Tracer，点击【交换机】，选择2960交换机，按住鼠标左键拖动到工作区。这里有很多类型的交换机，其它类型的天使以后慢慢和大家讲解。
用同样的方法，拖动几台主机到工作区，如图所示，具体操作方法不再赘述
选择直通线，连接电脑和交换机的快速以太网端口 2
同理，依次连接电脑和交换机，刚连接交换机一侧节点是橘红色的，表示不通，稍等片刻，加载线缆之后就会变为绿色
直接点击主机名字，修改主机名字直接为IP地址。这是一个很好的习惯，以后网络环境越来越复杂，像这样做可以更加清晰知道计算机所处状态
直接双击主机，依次设置每台主机的IP地址，这里都将它们设置在同一个网段
打开任意主机的【任务提示符】输入：ping 192.168.1.2，测试网络联通情况，发现无需其它配置网络已经可以互相通讯了
3
不落泪的天使1原创整理，请尊重小编的辛苦耕耘。
思科交换机的相关文章：
1.cisco交换机设置
2.cisco交换机时间设置时间
3.思科cisco怎么配置WEB网管
4.Cisco常用的路由器交换机配置命令

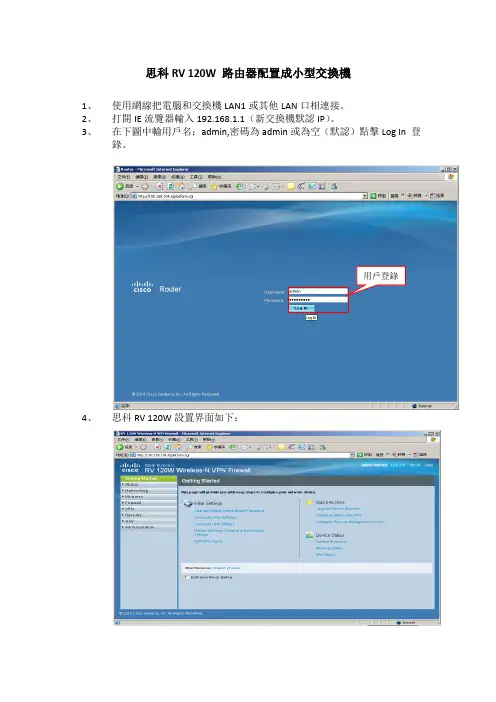

思科RV 120W 路由器配置成小型交換機
1、 使用網線把電腦和交換機LAN1或其他LAN口相連接。
2、 打開IE流覽器輸入192.168.1.1（新交換機默認IP）。
3、 在下圖中輸用戶名：admin,密碼為admin或為空（默認）點擊Log In 登錄。
4、 思科RV 120W設置界面如下： 用戶登錄 5、 設置路由訪問IP和關閉DHCP:
6、 關閉無線網絡，進入以下界面。
7、 選擇要更改的無線網AP,點擊Edit,進入設置無線網絡是否開啟界面： 設置路由訪問IP
選擇DHCP是否關閉
無線開啟狀態顯示 8、 重設用戶名和密碼：
9、 新建VLAN 勾選為開啟，取消勾選為關閉
修改用戶名稱
修改密碼
保存 10、 點Add 添加VLAN
11、 輸入VALN描述名稱和ID編號(根據實際情況自己設定)，點Save保存。
12、 設置VLAN IP地址和子網掩码 已建好VLAN
點Add 添加VLAN
輸入VALN描述名稱
ID編號名稱
保存 13、 選擇要編輯的VLAN號，點擊Edit。
14、 修改后關閉DHCP點擊保存。
15、 VLAN端口分配： 已設定VLAN IP地址
勾選要編輯的VLAN ID點擊Edit修改VLAN IP地址和子網掩码
修改VLAN
IP地址和子
選擇DHCP是否關閉 16、 選擇要編輯的端口，點擊Edit
17、 先選擇端口類型（Trunk用于交換機级联，General為一般通用接口，Aceess用于設定開放VLAN對象），保存，選擇端口類型后選要開放的VLAN ID編號，保存。 端口分配狀態
勾選要編輯的端口，點擊Edit
端口類型選擇
設定其端口要開放的VLAN ID編號

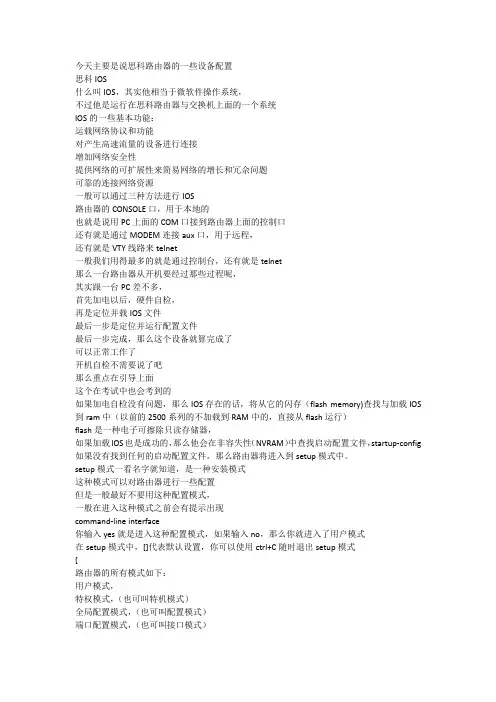

今天主要是说思科路由器的一些设备配置
思科IOS
什么叫IOS，其实他相当于微软件操作系统，
不过他是运行在思科路由器与交换机上面的一个系统
IOS的一些基本功能：
运载网络协议和功能
对产生高速流量的设备进行连接
增加网络安全性
提供网络的可扩展性来简易网络的增长和冗佘问题
可靠的连接网络资源
一般可以通过三种方法进行IOS
路由器的CONSOLE口，用于本地的
也就是说用PC上面的COM口接到路由器上面的控制口
还有就是通过MODEM连接aux口，用于远程，
还有就是VTY线路来telnet
一般我们用得最多的就是通过控制台，还有就是telnet
那么一台路由器从开机要经过那些过程呢，
其实跟一台PC差不多，
首先加电以后，硬件自检，
再是定位并载IOS文件
最后一步是定位并运行配置文件
最后一步完成，那么这个设备就算完成了
可以正常工作了
开机自检不需要说了吧
那么重点在引导上面
这个在考试中也会考到的
如果加电自检没有问题，那么IOS存在的话，将从它的闪存（flash memory)查找与加载IOS到ram中（以前的2500系列的不加载到RAM中的，直接从flash运行）
flash是一种电子可擦除只读存储器，
如果加载IOS也是成功的，那么他会在非容失性（NVRAM）中查找启动配置文件，startup-config
如果没有找到任何的启动配置文件，那么路由器将进入到setup模式中。
setup模式一看名字就知道，是一种安装模式
这种模式可以对路由器进行一些配置
但是一般最好不要用这种配置模式，
一般在进入这种模式之前会有提示出现
command-line interface
你输入yes就是进入这种配置模式，如果输入no，那么你就进入了用户模式
在setup模式中，[]代表默认设置，你可以使用ctrl+C随时退出setup模式
[
路由器的所有模式如下：
1. 交换机支持的命令：
交换机基本状态：
switch: ；ROM状态， 路由器是rommon>
hostname> ；用户模式
hostname# ；特权模式
hostname(config)# ；全局配置模式
hostname(config-if)# ；接口状态
交换机口令设置：
switch>enable ；进入特权模式
switch#config terminal ；进入全局配置模式
switch(config)#hostname ；设置交换机的主机名
switch(config)#enable secret xxx ；设置特权加密口令
switch(config)#enable password xxa ；设置特权非密口令
switch(config)#line console 0 ；进入控制台口
switch(config-line)#line vty 0 4 ；进入虚拟终端
switch(config-line)#login ；允许登录
switch(config-line)#password xx ；设置登录口令xx
switch#exit ；返回命令
交换机VLAN设置：
switch#vlan database ；进入VLAN设置
switch(vlan)#vlan 2 ；建VLAN 2
switch(vlan)#no vlan 2 ；删vlan 2
switch(config)#int f0/1 ；进入端口1
switch(config-if)#switchport access vlan 2 ；当前端口加入vlan 2
switch(config-if)#switchport mode trunk ；设置为干线
switch(config-if)#switchport trunk allowed vlan 1，2 ；设置允许的vlan
switch(config-if)#switchport trunk encap dot1q ；设置vlan 中继
