5 余热电站DCS操作说明
1、工程师站用户名为“administrator”口令为一个空格。工程师站往左依次为“op1”“op2”“op3”无登陆密码。操作员站人为重启后自动按操作员站用户名登陆，但停电重启后则恢复到'"administrator"需人为改为操作员站用户名登陆。
2、数据库中的点和柜子卡件通道的对应关系，尤其是DO DI ，卡件继电器板的对应关系，继电器板上的通道如何划分。
3、系统异常会在“自检"系统诊断或"报警"里有显示,如何更换卡件及注意事项。
若某卡件出现问题需要更换，将出现问题的卡件拆掉之后，备用卡件的拨码开关要和有问题的卡件拨码开关一致，如果是AI卡件的话，应注意通道的内外供电跳线要和有问题的卡件一致。参与保护的点应将联锁保护解除后再更换卡件。更换完之后看系统诊断是否正常。（拆除的卡件的站会始终报警，对系统没有影响）
4、柜内备用卡件分布
AI：9块
#1柜26、#3柜27,28.#4柜16 17 18.#6柜50，#7柜10,#8柜38，#9柜13，
AO：7块
#3柜14 15 16 17 18， #4柜8 ，#9柜5
RT：#2柜后面39 40，
TC:无（几块备用卡件在调试过程中加点占用了）
5 DI：15块外加30块继电器隔离板。
#3柜 9 10 11 12， #5柜40 41，#6柜58 59，#7柜18 19，#8柜46 47,#9柜23，#10柜51 52.
DO：2块外加8块继电器板
#2柜后面34，#10柜34
5、系统硬件的基本构成
汽机：#1，#2站，一号线锅炉#3站，二号线锅炉#4站，三号线锅炉#5站。
#1站卡件在#1柜和#2柜的前面，#2站卡件在#3柜和#2柜后面。
#3站分别为#3，#4，#5柜，中间用双绞线链接
#4站为#7，#8柜
#5站为#9，#10柜
6、DI点及隔离继电器板的使用说明及调试中遇到的问题
DI卡件的工作原理：DI卡件每个通道的查询电压为24V，当无信号时通道两端电压为24V（逻辑电平0），有信号时两端电压为0V（逻辑电平1）。

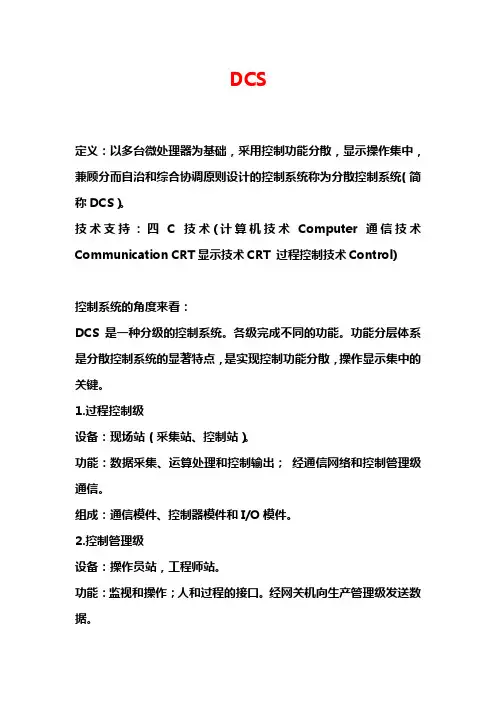

DCS
定义：以多台微处理器为基础，采用控制功能分散，显示操作集中，兼顾分而自治和综合协调原则设计的控制系统称为分散控制系统（简称DCS）。
技术支持：四C技术(计算机技术Computer 通信技术Communication CRT显示技术CRT 过程控制技术Control)
控制系统的角度来看：
DCS是一种分级的控制系统。各级完成不同的功能。功能分层体系是分散控制系统的显著特点，是实现控制功能分散，操作显示集中的关键。
1.过程控制级
设备：现场站（采集站、控制站）。
功能：数据采集、运算处理和控制输出； 经通信网络和控制管理级通信。
组成：通信模件、控制器模件和I/O模件。
2.控制管理级
设备：操作员站，工程师站。
功能：监视和操作；人和过程的接口。经网关机向生产管理级发送数据。 工程组态、参数调整和系统维护；人和系统的接口。
组成：主机和外设。
3. 生产管理级
设备：实时数据服务器，工作站。
功能：厂级生产过程的监视和管理，厂级故障诊断和分析，厂级性能指标计算。经网关机向经营管理级发送数据。
4 .经营管理级
设备：数据服务器，工作站。
功能：厂级经营管理、财务管理和人事管理等。
从信息系统的角度来看：
DCS是一个数据通信系统，具有不同的网络结构，连接着功能各异的一个个节点，实现节点间的信息传送与互换。
从计算机系统的角度来看：
DCS分为硬件系统和软件系统。
1． 硬件系统
一系列以微处理器为基础的智能模件、过程通道、通信接口和各种外部设备。
2． 软件系统
包括对系统进行管理的操作系统、数据库系统、数据通信软件、组态软件和对过程进行控制的一系列标准化功能模块。
DCS和PLC 之间有什么不同？
1、从发展的方面来说：
DCS从传统的仪表盘监控系统发展而来。因此，DCS从先天性来说较为侧重仪表的控制，比如我们使用的YOKOGAWA CS3000 DCS系统甚至没有PID数量的限制（PID,比例微分积分算法，是调节阀、变频器闭环控制的标准算法，通常PID的数量决定了可以使用的调节阀数量）。
第四代分布式控制系统（DCS）
在工业企业中，应用效益最直接、最明显的系统应当是工业控制系统，特别是DCS（分布式控制系统）。尽管若干年以前，就有人判定DCS即将被FCS（现场总线控制系统）所取代，然而直至今日，DCS仍然具有相当的生命力。
ARC咨询机构2003年发布了世界DCS市场预测报告。该报告预测，世界DCS市场从2002年至2007年将保持2.5％的增长，从2003年的91亿美元增长到103亿美元。DCS的发展速度之所以不高，主要原因是美国等发达国家的经济增长速度减慢所造成。而中国近几年的DCS的增长速度应该在10％以上。当今的DCS与十年前的DCS相比，发生了根本性的变化。
DCS已经进入第四代
受信息技术（网络通信技术、计算机硬件技术、嵌入式系统技术、现场总线技术、各种组态软件技术、数据库技术等）发展的影响，以及用户对先进的控制功能与管理功能需求的增加，各DCS厂商（以Honeywell、Emerson、Foxboro、横河、ABB为代表）纷纷提升DCS系统的技术水平，并不断地丰富其内容。可以说，以Honeywell 公司最新推出的Experion PKS（过程知识系统）、Emerson 公司的PlantWeb (Emerson Process Management)、Foxboro公司的A2、横河公司的R3（PRM-工厂资源管理系统）和ABB公司的 Industrial IT 系统为标志的新一代DCS 已经形成。
如果我们把当年Foxboro公司的I/A Series看作第三代DCS 系统里程碑的话，那么以上几家的最新DCS可以划为第四代。第四代DCS 的最主要标志是两个“I”开头的单词：Information (信息)和Integration（集成）。
第四代DCS的技术特点
第四代DCS的体系结构主要分为四层结构：现场仪表层、控制装置单元层、工厂（车间）层和企业管理层。一般DCS厂商主要提供除企业管理层之外的三层功能，而企业管理层则通过提供开放的数据库接口，连接第三方的管理软件平台（ERP、CRM、SCM等）。所以说，当今DCS主要提供工厂（车间）级的所有控制和管理功能，并集成全企业的信息管理功能。
米工土木大篷车
DCS基础知识和DCS选型
--工业自动化控制DCS系统（1）
土木米工编制
DCS基础知识和DCS选型 2021年2月17日
土木米工编制
2 DCS基础知识和DCS选型
上世纪70年代国外就已经开始大规模使用集成电路作为二次仪表实现现场数据采集和远端控制。工业现代化技术发展，DCS厂商如雨后春笋般不断涌现，同时随着装置规模的大型化、复杂化，DCS选型和设计越趋复杂，现将在DCS选型设计过程中的经验进行归纳和总结，分享给大家。
DCS选型篇
现状工业用户面临着DCS品牌众多，预算有限等现状，还需要考虑DCS系统兼容性、技术更新、未来需求等诸多方面因素， 面对众多DCS品牌，如何进行DCS选型？
1、DCS选型必须结合行业特点，选取行业中方案成熟、技术领先的系统厂商。
2、DCS选型应考虑向下兼容性，DCS更新频率很快。
硬件优化，软件升级，如果没有好的向下兼容性，DCS使用寿命会大打折扣，严重影响装置生命周期，徒增项目成本。
3、DCS应具备完好的开放性。
随着工厂智能化数字化进程的不断推进，工厂生命周期内人、机、料、法、环五大生产要素的联系越发紧密，良好的开放性和完备的物理接口，能在不增加DCS投资的情况下轻松完成工厂数字化智能化进程管控。
4、DCS选型应结合企业整体实力，做到最优投资，最好回报。
DCS基础知识和DCS选型 2021年2月17日
土木米工编制
3 具体说就是在技术成熟，系统稳定可靠的前提下综合考虑控制器的带载能力。同样数量的I／O点如果DCS系统I／O模块的数据通道多，则可节省I／O模块数量，节省相应的控制器、通讯模块、电源模块数量，从而节省控制柜数量，进而节省控制室面积，节省项目投资。
DCS基础知识介绍
1、什么是DCS？
DCS（Distribution Control System）系统以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调的设计原则而建立的集散控制系统。其集数据采集、控制调节、报警输出、历史记录、报表打印等功能于一身，广泛应用于石油、化工、热电、医药、生物能源等工控领域。
