视频监控系统设计与实现

区域网络高清监控方案

在现代化办公及安全监管建立网络高清视频监控系统是很有必要的。一方面，管理部门可以在办公室一些主要场所如员工操作区域、及包括黄金交易等关键区域实施全天候监控，保证人员及众多财物的安全，给工人员提供良好安全的办公场所。另一方面，可以在考勤点等区域安装视频监控，当员工反馈考勤异常时，可作为后期视频复核依据，规范员工行为，加强行政管理。同时系统还支持远程视频监控，领导可以利用电脑、手机，随时了解实时情况。

系统设计

本方案在各监控点位部署功能对应的摄像机完成视频采集，通过NVR完成视频存储，同时NVR可做本地显示，所有的监控设备通过客户端实现联网管理，操作简单，施工方便，并且可以扩展。

布点设计：

工作区域：属于重点监控区域，要求监控进出销售区的人员情况，看清进出人员的面部特征，特别是夜间无人值守时候的异常情况监控；推荐使用300万像素网络高清红外吸顶式半球摄像机，安装方式为吸顶安装。

外围周界：该场景光照条件差，属于重点监控区域，场景监控范围较广且需看清人员脸部特征；推荐使用300万像素网络高清红外筒机，及300万像素定焦红外网络高清球形摄像机、安装方式为壁装。

设计规范和依据；

1、《智能建筑设计标准》(GB／T 50314—2000)

2、《建筑智能化系统工程设计标准》（DB32/191-1998）

3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）

4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）

5、《民用建筑电气设计规范》（JGJ/T16-92）

6、《民用闭路监视电视系统工程技术规范》(GB/50198-94) 7、《系统接地的型式及安全技术要求》（GB14050-93）

8、《安全防范工程程序与要求》（GA/T75-94）

9、《安全防范工程验收规则》（GA/T308-2001）

智能视频监控系统的设计与实现

随着人类社会的进步，信息技术的发展日新月异，各行各业都开始逐步智能化，而安防行业作为信息技术的重要应用领域，智能视频监控系统的需求也越来越迫切。本文将就智能视频监控系统的设计与实现进行论述。

一、智能视频监控系统的设计思路

1、系统框架

智能视频监控系统的主要组成部分包括：视频采集、视频压缩、视频传输、存储和检索、智能分析及报警等子系统。

其中，视频采集模块主要负责从摄像头等采集设备中获取视频数据；视频压缩模块则负责将原始的视频数据进行压缩，以减小数据量，便于传输和存储；视频传输模块负责将压缩后的视频数据通过网络传输到指定的存储设备中，同时也需要确保数据的安全性；存储和检索模块则主要负责将传输过来的视频数据进行存储，并能够提供相应的数据检索功能；智能分析及报警模块则负责对存储的视频数据进行智能分析，如目标检测、场景识别等，并能够根据特定的条件触发报警，帮助用户及时发现异常事件。

2、系统流程

智能视频监控系统的基本流程如下： 视频采集->视频压缩->视频传输->存储和检索->智能分析及报警

其中，系统启动时，视频采集模块从摄像头中获取视频数据，然后经过视频压缩模块进行压缩，压缩后的视频数据通过网络传输到指定的存储设备中进行存储；存储和检索模块则是在存储视频数据的同时，提供相应的检索功能，以便用户可以快速查找需要的视频数据；智能分析及报警模块则是在存储的视频数据中进行目标检测、场景识别等智能分析操作，一旦发现异常事件，就会触发相应的报警信号，帮助用户及时采取措施。

二、智能视频监控系统的实现方法

1、视频采集

智能视频监控系统的视频采集模块通常采用网络摄像头或硬盘录像机等设备进行采集。具体实现方法可以采用OpenCV等图像处理库，在采集的过程中进行图像处理，以提高图像质量和识别准确度。

2、视频压缩

智能视频监控系统的视频压缩模块通常采用H.264、H.265等视频编码标准进行压缩。这些编码标准具有压缩比高、画质好、流畅度高等特点，适合于视频监控的应用场景。

视频监控系统设计与实现

随着科技的不断发展，人们对于安全问题的重视也越来越高。其中，视频监控系统已经成为了许多场所的必备设施，如商场、学校、医院、地铁等等。那么，在设计和实现视频监控系统时，需要考虑哪些因素呢？

一、视频监控系统的设计

1. 定位和需求分析

在设计视频监控系统时，首先需要明确这个系统的定位和应用场景。例如，商场的视频监控系统需要覆盖所有经营区域和隐私区域，以防止盗窃和提高管理效率。而学校的视频监控系统可能需要覆盖所有走廊和教室，以增强实时监管和确保学生安全。

在明确定位后，需要进行需求分析，了解具体的技术需求和功能需求。例如，需要多少个监控点？每个监控点需要多少摄像头？是否需要云存储服务？是否需要远程监控？

2. 摄像头的选购和布局

在选择摄像头时，需要考虑摄像头的类型和特点。例如，需要选择适合不同场景的摄像头，如室外环境、低照度环境、云台摄像头等。此外，还需要考虑摄像头的像素、画质、视野角度等因素。在布局方面，需要根据监控区域的特点和需求，合理安排摄像头的位置和数量。

3. 系统主机和存储设备的选择

视频监控系统主机是系统的核心设备，需要选择性能稳定、功耗低、易于管理的设备。存储设备的选择也至关重要，需要根据需求选择不同的存储方式和容量，如硬盘、光盘、U盘、云存储等。

4. 网络架构和传输方式

系统的网络架构和传输方式也需要考虑。例如，需要选择合适的网络拓扑结构和传输协议，以保证视频传输的稳定性和延迟性。

5. 软件系统和配套服务

在软件系统方面，需要选择稳定可靠、易于管理的视频管理软件和配套服务，以保证系统的正常运行和管理。同时，还需要考虑系统的安全性和隐私保护等因素。

二、视频监控系统的实现

1. 现场布线和安装调试

视频监控系统的实现需要进行现场布线和安装调试。在布线方面，需要满足设备之间的连通和可靠性。在安装调试时，需要进行设备连接、软件安装、配置调整等工作，以保证系统的正常运行。

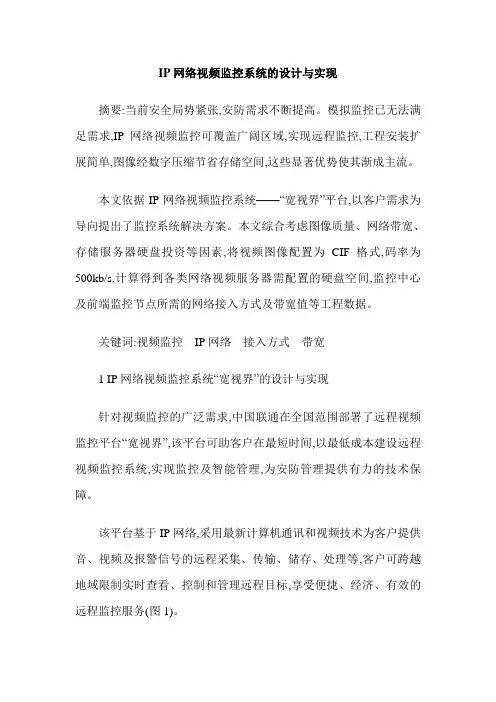

IP网络视频监控系统的设计与实现

摘要:当前安全局势紧张,安防需求不断提高。模拟监控已无法满足需求,IP网络视频监控可覆盖广阔区域,实现远程监控,工程安装扩展简单,图像经数字压缩节省存储空间,这些显著优势使其渐成主流。

本文依据IP网络视频监控系统——“宽视界”平台,以客户需求为导向提出了监控系统解决方案。本文综合考虑图像质量、网络带宽、存储服务器硬盘投资等因素,将视频图像配置为CIF格式,码率为500kb/s,计算得到各类网络视频服务器需配置的硬盘空间,监控中心及前端监控节点所需的网络接入方式及带宽值等工程数据。

关键词:视频监控 IP网络 接入方式 带宽

1 IP网络视频监控系统“宽视界”的设计与实现

针对视频监控的广泛需求,中国联通在全国范围部署了远程视频监控平台“宽视界”,该平台可助客户在最短时间,以最低成本建设远程视频监控系统,实现监控及智能管理,为安防管理提供有力的技术保障。

该平台基于IP网络,采用最新计算机通讯和视频技术为客户提供音、视频及报警信号的远程采集、传输、储存、处理等,客户可跨越地域限制实时查看、控制和管理远程目标,享受便捷、经济、有效的远程监控服务(图1)。

该平台由中心管理、转发存储平台构成。中心管理平台是系统核心,通过不同的路由器组建双网双面架构,它由数据库服务存储、中心管理服务、AAA、Web门户系统和相应网络设备组成,它管理系统服务器、网络设备、PU、摄像机等,它还负责开、销户、权限分配、调度策略、控制及告警管理,保证系统及业务安全性。

各区域核心机房建设接入、转发和存储平台,部署转发、存储服务器和高速率光纤磁阵,经光纤接入核心路由器。在中心管理平台统一调度管理下实现媒体流分发和存储,最大限度满足媒体流实时性。“宽视界”平台核心设备均采用双机热备或负载均衡,保证其电信级稳定性。

平台功能主要包括:网络监控、数字化存贮与回放、语音控制、报警联动、移动侦测、视频分发、用户管理、设备管理、性能管理、故障管理、存储管理、计费管理及报表管理。 2 基于“宽视界”平台的技术解决方案
