混凝土挡土墙施工方案

钢筋混凝土挡土墙施工

1、基坑开挖

根据现场踏勘情况，基坑的开挖深度在1米至1.5米之间，且无地下水，在开挖至基底后找平，并用20T振动压路机进行压实，并按施工图设计中的方法处理。

2、钢筋加工与安装

因挡土墙的高度最低在1.2米左右，故先进行底板钢筋的加工与绑扎，等底板混凝土浇筑完毕并达到强度的75%以上后，再进行墙体钢筋的安装。

钢筋使用前应进行除锈与调直，调直时钢筋表面伤痕超过截面的5%时，不得使用。每盘钢丝进场时应进行外观检查，如发现钢丝表面有凹凸、空洞等缺陷时不得使用，如钢丝盘成8字形或有不能解开的钢丝结，此盘钢筋应进行处理。抽取样品进行抗拉强度、伸长率和弯曲次数试验。钢丝成束适应确保顺直不扭转，偏束时应逐根排列理顺。

为了加速绑扎钢筋时的进度和质量（对于梁、板之类小型构件的钢筋），可以根据结构情况和现场起重条件，先预制成钢筋骨架或钢筋网，在放入模板内进行扎结或焊接。焊接钢筋骨架或钢筋网应采用接触点焊。骨架主筋要求无局部弯折，接头采用电焊焊接。如果钢筋骨架较长，可以采用分段制作的方法，各段钢筋骨架接头采用搭接焊接法。

现场绑扎钢筋网或钢筋骨架时，钢筋交叉点应用铁丝按对角线（十字丝）绑扎结实；箍筋应围紧主筋，转角与钢筋交叉点可用梅花式交错绑扎。

钢筋骨架拼装前应检查焊道无开裂，如有开裂及时补焊。拼装时可在需要焊接点位置设置契形卡卡住，卡好后在两端点焊定位点，采用分区对称跳焊，每片骨架焊毕敲掉药皮。为使安装好的钢筋骨架应有足够的刚度和稳定性，按照设计变更的安装架立钢筋。为了保证砼保护层必需的厚度，应在钢筋与模板间设置水泥砂浆垫块或砼垫块，垫块应错开位置，不能贯通断面全长。

3、砼浇筑

因挡土墙的高度最低在1.5米左右，故在砼浇筑时，先浇筑底板，预埋墙体的钢筋，并浇筑墙体砼高度50cm。在底板砼强度达到75%以上时，再进行模板的拆除和墙体钢筋的安装。

灌注混凝土前会同技术人员对模板、钢筋骨架、预埋钢筋及保护层厚度等进行检查，并清除杂物后，灌注混凝土，灌注时亦应随时注意检查与校正其位置。采用连续灌注一次灌成的施工方法，斜向分层由一端向另一端循序渐进。

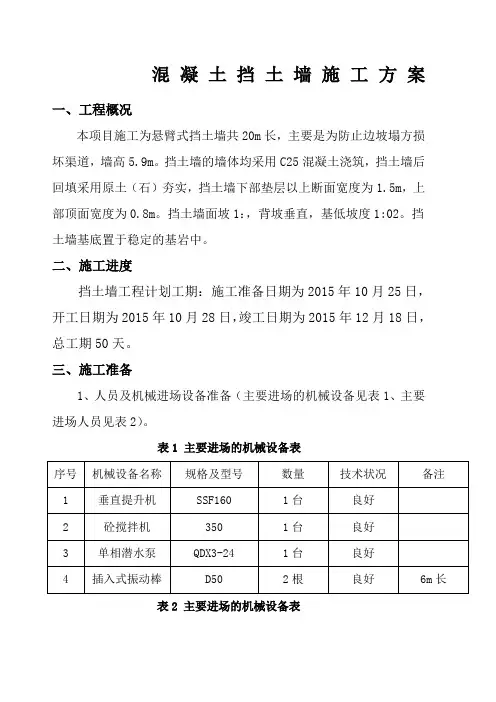

混凝土挡土墙施工方案

一、工程概况

本项目施工为悬臂式挡土墙共20m长，主要是为防止边坡塌方损坏渠道，墙高5.9m。挡土墙的墙体均采用C25混凝土浇筑，挡土墙后回填采用原土（石）夯实，挡土墙下部垫层以上断面宽度为1.5m，上部顶面宽度为0.8m。挡土墙面坡1：，背坡垂直，基低坡度1:02。挡土墙基底置于稳定的基岩中。

二、施工进度

挡土墙工程计划工期：施工准备日期为2015年10月25日，开工日期为2015年10月28日，竣工日期为2015年12月18日，总工期50天。

三、施工准备

1、人员及机械进场设备准备（主要进场的机械设备见表1、主要进场人员见表2）。

表1 主要进场的机械设备表

序号 机械设备名称 规格及型号 数量 技术状况 备注

1 垂直提升机 SSF160 1台 良好

2 砼搅拌机 350 1台 良好

3 单相潜水泵 QDX3-24 1台 良好

4 插入式振动棒 D50 2根 良好 6m长

表2 主要进场的机械设备表 序号 姓名 性别 职务 备注

1 官声银 男 项目经理

2 杨浩 男 施工员

3 官世清 男 质检员

4 蒋世琳 男 安全员

5 张全明 男 施工班长

2、施工材料准备

施工中需要的混凝土为现场自拌、水泥、砂、碎石由人工二次转运到施工现场，满足施工过程中所需。

四、工艺标准

1、挡墙混凝土强度等级采用C30，现场浇筑。其砼的强度要求满足设计要求。

2、挡墙外观要求其非应力裂缝不大于0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于1m。

3、挡墙采用两次浇筑，基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。

4、挡墙的墙身几何尺寸要符合设计要求、

5、挡墙内的预留泄水孔横向间距2.0m，其位置允许的偏差为15mm。在泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。

6、挡墙的墙顶标高要满足设计要求，允许偏差值为±20mm。

7、混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。 8、挡墙混凝土浇筑应均质密实、平整、无蜂窝麻面，不漏筋、无缺损、不漏筋骨，强度符合设计要求。

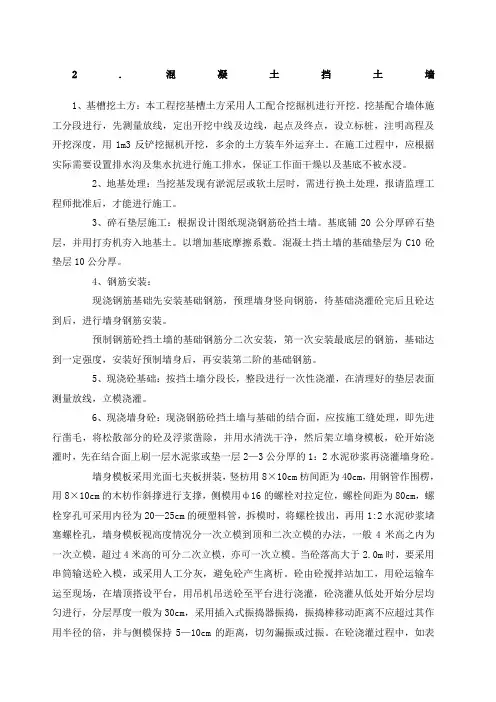

2.混凝土挡土墙

1、基槽挖土方：本工程挖基槽土方采用人工配合挖掘机进行开挖。挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立标桩，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，应根据实际需要设置排水沟及集水抗进行施工排水，保证工作面干燥以及基底不被水浸。

2、地基处理：当挖基发现有淤泥层或软土层时，需进行换土处理，报请监理工程师批准后，才能进行施工。

3、碎石垫层施工：根据设计图纸现浇钢筋砼挡土墙。基底铺20公分厚碎石垫层，并用打夯机夯入地基土。以增加基底摩擦系数。混凝土挡土墙的基础垫层为C10砼垫层10公分厚。

4、钢筋安装：

现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌砼完后且砼达到后，进行墙身钢筋安装。

预制钢筋砼挡土墙的基础钢筋分二次安装，第一次安装最底层的钢筋，基础达到一定强度，安装好预制墙身后，再安装第二阶的基础钢筋。

5、现浇砼基础：按挡土墙分段长，整段进行一次性浇灌，在清理好的垫层表面测量放线，立模浇灌。

6、现浇墙身砼：现浇钢筋砼挡土墙与基础的结合面，应按施工缝处理，即先进行凿毛，将松散部分的砼及浮浆凿除，并用水清洗干净，然后架立墙身模板，砼开始浇灌时，先在结合面上刷一层水泥浆或垫一层2—3公分厚的1：2水泥砂浆再浇灌墙身砼。

墙身模板采用光面七夹板拼装，竖枋用8×10cm枋间距为40cm，用钢管作围楞，用8×10cm的木枋作斜撑进行支撑，侧模用ф16的螺栓对拉定位，螺栓间距为80cm，螺栓穿孔可采用内径为20—25cm的硬塑料管，拆模时，将螺栓拔出，再用1:2水泥砂浆堵塞螺栓孔，墙身模板视高度情况分一次立模到顶和二次立模的办法，一般4米高之内为一次立模，超过4米高的可分二次立模，亦可一次立模。当砼落高大于2.0m时，要采用串筒输送砼入模，或采用人工分灰，避免砼产生离析。砼由砼搅拌站加工，用砼运输车运至现场，在墙顶搭设平台，用吊机吊送砼至平台进行浇灌，砼浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的倍，并与侧模保持5—10cm的距离，切勿漏振或过振。在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶，浇灌到顶面后，应及时抹面，定浆后再二次抹面，使表面平整。

实用标准

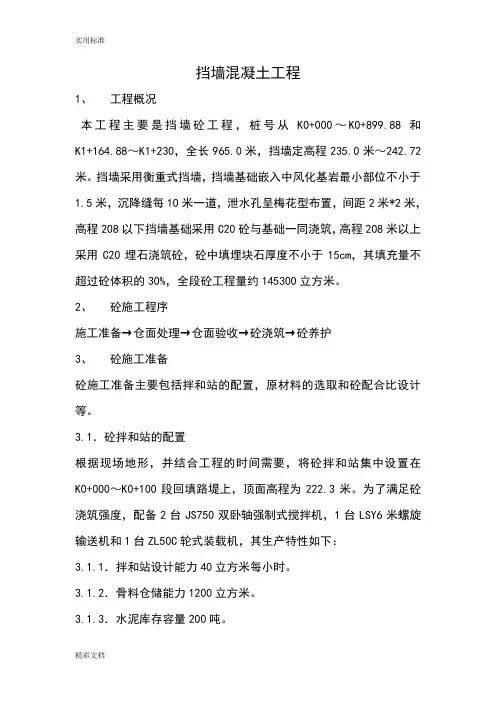

精彩文档 挡墙混凝土工程

1、 工程概况

本工程主要是挡墙砼工程，桩号从K0+000～K0+899.88和K1+164.88～K1+230，全长965.0米，挡墙定高程235.0米～242.72米。挡墙采用衡重式挡墙，挡墙基础嵌入中风化基岩最小部位不小于1.5米，沉降缝每10米一道，泄水孔呈梅花型布置，间距2米*2米，高程208以下挡墙基础采用C20砼与基础一同浇筑，高程208米以上采用C20埋石浇筑砼，砼中填埋块石厚度不小于15cm，其填充量不超过砼体积的30%，全段砼工程量约145300立方米。

2、 砼施工程序

施工准备→仓面处理→仓面验收→砼浇筑→砼养护

3、 砼施工准备

砼施工准备主要包括拌和站的配置，原材料的选取和砼配合比设计等。

3.1．砼拌和站的配置

根据现场地形，并结合工程的时间需要，将砼拌和站集中设置在K0+000～K0+100段回填路堤上，顶面高程为222.3米。为了满足砼浇筑强度，配备2台JS750双卧轴强制式搅拌机，1台LSY6米螺旋输送机和1台ZL50C轮式装载机，其生产特性如下：

3.1.1．拌和站设计能力40立方米每小时。

3.1.2．骨料仓储能力1200立方米。

3.1.3．水泥库存容量200吨。 实用标准

精彩文档 3.1.4．供水量20立方米每小时。

3.1.5．定员30人。

3.1.6．班制为3班制（8小时/班）

见拌和站布置图

3.2．砼材料的选取

3.2.1．水泥：水泥的品种和标号根据施工图纸对各建筑部位的要求，均应符合合同技术条款制定的国家和行业标准，选用武隆山拔尔桑PC32.5水泥，水泥存储采用水泥罐存储。

3.2.2．砼用水：采用离心式水泵直接从乌江中抽取，在搅拌站附近224.5米高程处设置蓄水池水量为60立方米的水池，沉淀后备用。

3.2.3．粗细骨料：砼用粗细骨料均在料场上加工生产，搅拌场碎石和中砂分别堆存，严禁相互混杂；砂子选用质地坚硬、清洁、级配良好的机制砂。
