max3485中文资料

max3485eesa + T概述

Max3485eesa + T是3.3V电源±15kV ESD保护，真正的RS485

/ RS422收发器，采用8引脚nsoic封装。该低功耗收发器包含一个驱动器和一个接收器。max3485e传输速率高达15Mbps。它具有增强的静电保护。所有发送器输出和接收器输入均具有±15kV保护，并通过IEC 1000-4-2气隙放电；±8Kv保护是通过IEC 1000-4-2接触放电，±15kV保护是通过人体模型。驱动器受到短路电流的限制，并通过将驱动器输出置于高阻抗状态的热关断电路来防止过多的功耗。接收器输入具有故障安全功能，如果两个输入均打开，则提供逻辑高电平输出。Max3485e适用于EMI敏感应用，集成服务，数字网络和数据包交换

电源电压范围：3V至3.6V

工作温度范围-40°C至85°C

半双工通讯

该操作由单个+ 3.3V电源供电，无电荷泵

兼容+ 5V逻辑

2Na小电流关闭模式

共模输入电压范围：-7V至+ 12V

工业标准75176引脚输出

驱动器/接收器启用功能

工业控制LAN，ISDN，低功耗RS-485 / RS-422收发器;

分组交换;电信;用于EMI敏感应用的收发器

Max3483，max3485，max3486，max3488，max3490和max3491是用于RS-485和RS-422通信的3.3V低功耗收发器，每个收发器都有一个驱动器和一个接收器。Max3483和max3488具有有限速率驱动器，可以降低EMI并减少由于端子匹配电缆不合适而引起的反射，从而实现高达250kbps的无错误数据传输。由于其有限的摆幅速率，Max3486可以实现最大2.5mbps 的传输速率。Max3485，max3490和max3491可以实现高达10Mbps的传输速率。

驱动器具有短路电流限制，并且可以通过热关断电路将驱动器的输出设置为高阻状态，以防止过多的功率损耗。接收器输入具有故障安全功能，以确保在输入断开时输出逻辑高电平。

Max3488，max3490和max3491可以实现全双工通信，而max3483，max3485和max3486专为半双工应用而设计。本文介绍了max3485芯片的使用。

1. max3485的功能

半双工

速度：10Mbps

极限摆率：否

接收入场控制权：是

关断电流：2Na

针数：8

2. Max3485引脚图及其功能

引脚图

如何使用max3485芯片

引脚功能

如何使用max3485芯片

根据上图和表格，我们可以看到：

De和RO是使能引脚。De为低电平，re为低电平，接收为de；De是高级别，re是高级别，发送是；RO和di是数据引脚。Ro用于接收，Di用于发送；因此，我们经常直接连接并重新连接，并通过IO端口对其进行控制（请参阅3.2电路实现）。

合集下载

MAX9939中文资料

MAX9939中文资料

General Description

The MAX9939 is a general-purpose, differential-input

programmable-gain amplifier (PGA) that is ideal for con-

ditioning a variety of wide dynamic range signals such

as those found in motor current-sense, medical instru-

mentation, and sonar data acquisition applications. It

features SPI™-programmable differential gains from

0.2V/V to 157V/V, input offset-voltage compensation, and

an output amplifier that can be configured either as a

high-order active filter or to provide a differential output.

The PGA is optimized for high-signal bandwidth and its

gain can be programmed to be 0.2V/V, 1V/V, 10V/V,

20V/V, 30V/V, 40V/V, 60V/V, 80V/V, 119V/V, and 157V/V.

Precision resistor matching provides extremely low gain

tempco and high CMRR. Although the MAX9939 oper-

ates from a single supply V

CCbetween 2.9V to 5.5V, it

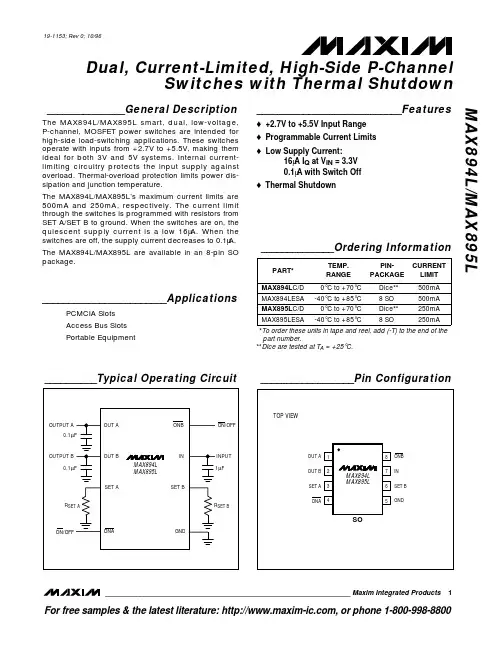

MAX894L中文资料
