盾构隧道渗漏原因分析及措施
- 格式:docx
- 大小:11.32 KB
- 文档页数:2
泥水平衡盾构机盾尾渗漏原因分析及预防泥水平衡盾构机在施工过程中,可能会出现盾尾渗漏的问题。
盾尾渗漏指的是水泥浆渗入隧道管片和接头之间的空隙中,如果不及时处理和预防,会给盾构机施工带来一系列问题,如影响隧道的围岩稳定性、减小盾构机的推进力和导致隧道水平偏移等。
本文将从原因分析和预防措施两方面对泥水平衡盾构机盾尾渗漏进行分析。
一、原因分析1.管片质量不合格:管片是盾构机隧道施工的重要部分,如果管片质量不合格,会导致管片与接头之间的间隙过大,从而造成泥浆的渗漏。
2.注浆压力不稳定:注浆压力过大或过小都会导致渗漏的问题。
注浆压力过大可能会将泥浆迫入间隙中,注浆压力过小则会导致泥浆无法填充间隙,都会造成渗漏问题。
3.管片与接头的连接不牢固:如果管片与接头的连接不牢固,会造成间隙过大,从而导致泥浆的渗漏。
这可能是由于施工操作不当或材料质量问题造成的。
4.盾尾注浆管故障:盾尾注浆管在施工过程中可能会发生故障,使得泥浆无法正常流出,从而出现渗漏的问题。
二、预防措施1.加强管片质量控制:在生产管片时,应加强质量控制,确保管片的尺寸精确、表面光洁,以及管片与接头的连接牢固。
可以采取加强对原材料质量检测、严格遵循施工工艺规范等方法。
2.做好注浆压力控制:在施工过程中,需要控制好注浆压力,使其保持稳定。
可以通过监测注浆管的压力、合理调整注浆设备的工作参数等方法来实现。
3.进行管片连接部位的检测:在管片连接部位,应进行定期的检测,确保连接部位牢固。
可以采用超声波检测、压力测试等方法进行检测。
4.加强盾尾注浆管的维护和检修:盾尾注浆管在施工过程中需要定期的维护和检修,确保其正常工作并及时处理故障。
综上所述,泥水平衡盾构机盾尾渗漏问题的发生可能是由多种原因造成的,为了预防和解决这个问题,我们可以加强管片质量控制、稳定注浆压力、做好管片连接部位的检测以及加强盾尾注浆管的维护和检修等措施。
通过合理的施工和严格的质量控制,可以有效地预防和解决盾尾渗漏问题,保证盾构机施工的安全和顺利进行。
盾构隧道渗漏水分析及处理措施王峰蔡珍(广州轨道交通建设监理有限公司无锡地铁2号线13标驻地监理部邮编:214000)摘要:基于无锡地铁2号线1期工程,探讨盾构隧道渗漏水分析及处理措施,同时综合国内其他城市地铁盾构法隧道施工特点,总结出一定的经验和认识,以供类似工程施工借鉴。
关键词:盾构;渗漏水;堵漏盾构隧道渗漏水是一种盾构隧道施工过程中常见的施工质量问题。
无锡地铁2号线是无锡首次穿越地裂缝的轨道交通线,影响工程施工的地下水主要是潜水、微承压水及第Ⅰ承压水。
无锡地铁2号线土建工程13标包含两站两区间:张巷站、大王基站、张巷站~河埒口站区间、河埒口站~大王基站区间,本文以张巷站~河埒口站右线盾构区间为例。
1 张巷站~河埒口站盾构区间工程简介本区间设计范围:张巷站~河埒口站区间左线起终点里程为ZSK3+385.985~ZSK4+217.6814,左线短链1.214m,左线长830.4824m;右线起终点里程为YSK3+385.985~YSK4+217.6814,长链0.280m,右线长831.9764),左右线全长1662.4588单线米,包含盾构区间隧道主体部分、联络通道兼泵房。
本区间呈东西走向,隧道出张巷站后沿梁溪路前行进入河埒口站,区间右线存在两处R=600m平面曲线。
区间纵断面为V字型节能坡,右线分别以2‰、24‰和4.98‰坡度下坡至区间隧道中间最低点,然后分别以20‰、2‰坡度上坡至张巷站。
区间埋深9.67~16.04m。
设一处联络通道兼废水泵房,中心里程为YSK4+882.454(ZSK4+877.756)。
盾构管片环外径6.2m,内径5.5m,壁厚0.35m,环宽1.2m,管片共计694环,混凝土强度等级C50,抗渗等级P10。
张巷站~河埒口站区间盾构隧道穿越土层全部是6-1粘土层,其主要特征:灰黄色,硬塑,含铁锰结核。
切面有光泽,干强度及韧性高,无摇震反应。
本工程区间为盾构法施工,区间内无地表水,影响工程施工的地下水主要是潜水、微承压水及第Ⅰ承压水。
盾构隧道渗漏堵漏施工方案隧道渗漏是盾构隧道施工中常见的问题之一,其造成的影响非常严重,包括地下水位上升、土体沉降、地表塌陷等。
因此,盾构隧道渗漏堵漏施工方案至关重要。
下面是一份针对盾构隧道渗漏堵漏的施工方案,详细介绍了如何识别渗漏源、堵漏方法以及施工指导等内容。
一、施工前准备工作1.建立专门的施工组织和管理机构,明确各个岗位的责任和职责。
2.组织相关人员进行岩土勘察,确定地下水位、土体稳定性等参数。
3.处理盾构隧道施工的水文地质资料,包括地质勘探报告、水文地质报告等。
4.进行隧道渗漏预测和堵漏施工设计。
二、渗漏源识别1.利用现场勘测以及隧道监测数据,确定渗漏源的位置和程度。
2.对渗漏源进行分类,包括裂隙渗漏、管道渗漏、接缝渗漏等。
3.使用无损检测技术,如地震波法、电磁法等,对渗漏源进行进一步确认和定位。
三、堵漏方法选择1.根据渗漏源的性质和程度,选择合适的堵漏方法。
常用的堵漏方法包括注浆堵漏、充填堵漏、拆除重做等。
2.对于不同类型的渗漏,采用不同的堵漏材料,如聚合物注浆材料、水泥浆等。
3.对于渗漏源较深的情况,可采用爆破等高强度的堵漏方法。
四、施工指导1.组织专业水泥工、注浆工等施工人员,按照设计要求进行施工。
2.严格按照施工方案和施工工艺进行施工,保证施工效果。
3.加强施工现场安全管理,采取相应的安全措施,确保人员安全。
五、施工后验收1.对堵漏施工后的隧道进行验收,确认是否达到设计要求。
2.进行后续监测,观察渗漏情况,及时处理可能出现的新的渗漏源。
3.完善施工记录和资料归档,以备后续使用和参考。
六、风险控制1.加强施工过程中的安全管理,确保人员的安全。
2.严格遵守环境保护要求,采取措施减少对周围环境的影响。
3.在施工过程中,根据实际情况,随时调整施工方案和施工方法,以降低风险。
总之,盾构隧道渗漏堵漏施工方案要根据具体情况制定,保证施工效果和安全。
同时,对于施工过程中可能出现的风险,需要及时识别和控制,保证施工的顺利进行。
盾构隧道渗漏原因分析及措施盾构隧道渗漏是指在施工过程中或者使用阶段中,隧道内部出现渗漏现象。
下面将对盾构隧道渗漏的原因进行分析,并提出相应的措施。
一、盾构隧道渗漏的原因分析1. 岩体裂隙:盾构隧道施工过程中,岩体裂隙的存在是导致渗漏的主要原因之一。
当盾构机钻进裂隙或者岩石固结不牢时,就会导致渗漏现象。
2. 槽状物渗透:在水源丰富的地区,槽状物如河流、地下水脉等会直接或间接渗透到隧道中,引起渗漏。
3. 施工工艺不当:如果施工时没有采取合理的工艺措施,如密封处理不严密、胶结材料使用不足或不合适等,都会导致渗漏。
4. 设计缺陷:如果在盾构隧道设计中没有充分考虑到水文地质条件或者设计方案存在问题,也会导致渗漏的发生。
二、盾构隧道渗漏的措施1. 预防为主:在施工前,应进行充分的水文地质勘察和评估工作,确定隧道施工的水文地质条件,以便采取相应的施工措施。
在设计隧道时要充分考虑水文地质因素,避免设计缺陷的出现。
2. 合理施工工艺:以强化隧道围岩处理为主要手段,采取合适的围岩处理工艺,如注浆、喷射混凝土等,以提高隧道围岩的稳定性和密实度,减少渗漏的可能性。
3. 密封处理:在盾构隧道施工过程中,要采取严密的密封措施,如采用胶结材料封堵槽状物渗透,确保隧道的密封性,防止水源渗透。
4. 监测与修补:在隧道使用阶段,应建立定期监测机制,对隧道渗漏情况进行及时监测和分析,一旦出现渗漏现象,应及时采取修补措施,保持隧道的正常使用。
5. 定期维护:在隧道的使用阶段,要加强定期维护工作,对隧道进行检查和维护,及时排除可能引起渗漏的隐患,确保隧道的安全运行。
盾构隧道渗漏的原因是多方面的,需要在施工前充分的水文地质勘察和设计中考虑到这些因素,并采取相应的措施进行预防。
在施工过程中和使用阶段,也要加强监测和维护工作,及时修补和处理渗漏问题,确保隧道的安全运行。

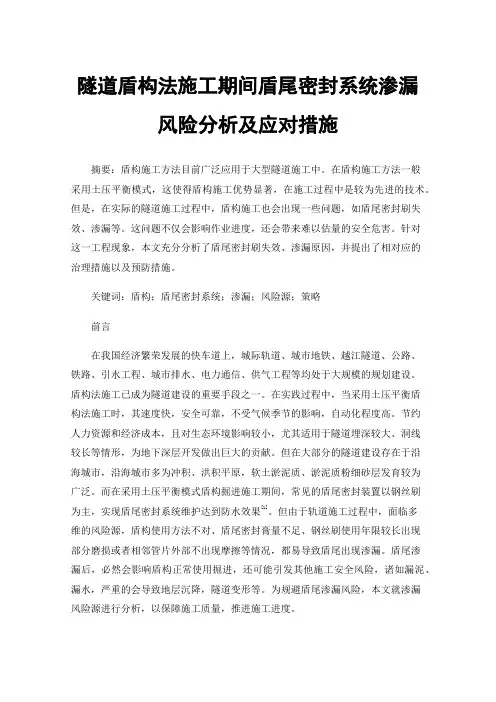

隧道盾构法施工期间盾尾密封系统渗漏风险分析及应对措施摘要:盾构施工方法目前广泛应用于大型隧道施工中。
在盾构施工方法一般采用土压平衡模式,这使得盾构施工优势显著,在施工过程中是较为先进的技术。
但是,在实际的隧道施工过程中,盾构施工也会出现一些问题,如盾尾密封刷失效、渗漏等。
这问题不仅会影响作业进度,还会带来难以估量的安全危害。
针对这一工程现象,本文充分分析了盾尾密封刷失效、渗漏原因,并提出了相对应的治理措施以及预防措施。
关键词:盾构;盾尾密封系统;渗漏;风险源;策略前言在我国经济繁荣发展的快车道上,城际轨道、城市地铁、越江隧道、公路、铁路、引水工程、城市排水、电力通信、供气工程等均处于大规模的规划建设。
盾构法施工已成为隧道建设的重要手段之一。
在实践过程中,当采用土压平衡盾构法施工时,其速度快,安全可靠,不受气候季节的影响,自动化程度高。
节约人力资源和经济成本,且对生态环境影响较小,尤其适用于隧道埋深较大、洞线较长等情形,为地下深层开发做出巨大的贡献。
但在大部分的隧道建设存在于沿海城市,沿海城市多为冲积、洪积平原,软土淤泥质、淤泥质粉细砂层发育较为广泛。
而在采用土压平衡模式盾构掘进施工期间,常见的盾尾密封装置以钢丝刷为主,实现盾尾密封系统维护达到防水效果[1]。
但由于轨道施工过程中,面临多维的风险源,盾构使用方法不对、盾尾密封膏量不足、钢丝刷使用年限较长出现部分磨损或者相邻管片外部不出现摩擦等情况,都易导致盾尾出现渗漏。
盾尾渗漏后,必然会影响盾构正常使用掘进,还可能引发其他施工安全风险,诸如漏泥、漏水,严重的会导致地层沉降,隧道变形等。
为规避盾尾渗漏风险,本文就渗漏风险源进行分析,以保障施工质量,推进施工进度。
一、隧道施工中盾构及盾尾密封渗漏风险源分析(一)管片变形问题盾构及盾尾密封渗漏风险主要是由管片变形引起的,管片变形就会使得尾部密封泄露。
而管片变形主要包括管片破裂、管片位置发生偏移等,管片之所以变形,很大可能是因为实际施工过程中管片拼装不达标。
盾构隧道管片渗漏及破损处理施工方案
一、现场状况
据现场检查条件,隧道管片沉降程度达到2m,渗漏峰值处的水压达到0.8MPa,右侧洞外的管片受力状态较左侧洞外的管片更为严重,有明显破损现象。
二、处理方案
1、管片复位施工
(1)专用升降设备采用抽油机和螺杆起重机对重梁进行升降。
(2)局部支撑复位施工,采用竹杆撑断面的方式,当垂直分布力和水面积力较大时,采用黄钢筋支撑及钢管支撑构件辅助以稳定墙体。
(3)管片复位施工采用水流复位法,用大量的热水(温度≤80℃)溅入隧道,持续滚动溅入,以完成管片复位。
2、管片破损补强施工
(1)破损管片补强采用现浇圆筒结构作补强,现浇圆筒施工需保证表面无裂缝及渗漏、爆破声响、养护质量及抗渗性能等,灌浆施工要求灌浆时须注意渗流垂直流向,表面灌浆层厚度必须大于170mm,记录表面平整度。
(2)渗漏部位紧急封堵施工,采用沥青混凝土块,或堵缝混凝土块泵送封堵,并与隧道施工单位混凝土共混,均匀涂抹于渗漏部位,定位夯实,确保渗漏部位与管片表面贴合牢固,并确保无渗漏现象。
3、灌浆料选材。
盾构隧道渗漏水分析及处理措施盾构隧道渗漏水是随着城市化进程的加速和地铁建设的快速发展而出现的一种问题。
尽管随着技术的提升和标准的制定,盾构隧道渗漏水的问题已经得到了一定的解决,但仍有不少的现场工程仍会遭遇渗漏水问题,给环境和民生带来不小的影响。
因此,本文将从渗漏水的成因和特征,以及相应的处理措施两个方面着手,尝试对盾构隧道渗漏水问题进行一定的分析和探讨,以期能从理论和实践两个方面为城市建设和发展提供一定的帮助和支持。
一、渗漏水的成因和特征盾构法工程在建设过程中采用的是刀盘式挖掘机,这种设备通常用其旋转的钻头削断地面物质,把土方送到盾构机的尾部集聚机构内,然后再通过螺旋输送器把废弃物质送出隧道外。
在刀盘式挖掘机削土的过程中,由于土质的不同及桩洞等不可预测因素的影响,往往会导致一些水体涌入隧道,甚至有可能破坏隧道洞壁,影响工程的正常进行。
渗漏水的特征表现为:外渗水(即直接渗透过顶部),内渗水(即通过周围隧道洞壁渗透而来),侵蚀水(即通过地层缝隙或泉眼侵蚀而来)等。
其中,外渗水及内渗水是隧道工程中常见的渗漏水类型。
在渗漏水的成因中,土质本身的水分以及动态水压都是重要的因素,如果采用不当的措施进行处理,就可能导致工程质量下降,安全风险增加等问题。
二、渗漏水处理措施对于盾构隧道渗漏水问题,一般情况下需要采用多张疏浚技术进行清理处理。
其中,包括在隧道洞壁内设置水槽,将渗漏水及时收集,同时对于表层的渗漏水还需要采用类似于膜堵等技术来进行防治。
此外,在渗漏水的源头处还可以采用充填、注浆等技术来进行堵漏和封堵。
这些措施可以对渗漏水进行有效的控制,使得盾构隧道的工程进展得以顺利进行。
总之,随着城市化进程的加速和地铁建设的快速发展,盾构隧道渗漏水已成为一种常见的问题。
为保证工程的顺利进行和地下水资源的有效保护,对于盾构隧道渗漏水问题的发生和处理措施都需要加强研究和实践,以期能有效解决这一问题,为城市的可持续发展打下更加坚实的基础。
盾构隧道管片破损修复及渗水堵漏处理盾构隧道是一种应用广泛的地下隧道施工方法,通过盾构机将土壤挖掘并同时支撑开挖面,然后在开挖面上安装预制好的隧道管片,最后形成一条完整的隧道。
在隧道使用过程中,管片可能会出现破损和渗水的问题,这就需要进行修复和堵漏处理。
本文将针对盾构隧道管片破损修复及渗水堵漏处理进行详细介绍。
一、盾构隧道管片破损修复1. 破损原因分析盾构隧道管片的破损通常是由于以下原因导致的:地下水压力、地质条件、管片材质和制作质量等因素。
地下水压力是导致管片破损的主要原因之一,地下水的渗透会给隧道管片带来巨大的压力,长期挤压会导致管片的破裂;地质条件也会对管片造成一定影响,例如遇到特殊地质条件或地震等自然灾害,都可能导致管片的破损;管片材质和制作质量直接影响管片的强度和耐久性,如果管片材质不合格或者制作质量不良,也容易导致管片破损。
2. 修复方法盾构隧道管片破损后,需要进行及时的修复,以确保隧道的安全使用。
修复方法主要包括以下几种:补丁修复、喷浆修复和更换修复。
(1)补丁修复:对于小面积的管片破损,可以采用补丁修复的方法,即在破损处进行表面处理后,粘贴补丁材料,并进行加固,使其恢复到正常使用状态。
(2)喷浆修复:对于大面积的管片破损和渗水较为严重的情况,可以选择喷浆修复的方法。
首先在破损处进行清洗和处理,然后进行预埋钢筋并进行模板固定,最后进行喷浆充填,以加固和修复破损的管片。
(3)更换修复:如果管片破损严重,无法通过补丁修复和喷浆修复来解决,就需要进行更换修复。
更换修复的方法是将破损的管片拆除,并使用新的管片进行更换,然后再进行固定和密封处理。
二、盾构隧道管片渗水堵漏处理盾构隧道管片渗水是指地下水或者地面附近的水渗透到隧道管片内部,造成隧道的渗水问题。
管片渗水的原因主要包括地下水位上升、地下水质量变化、管片接缝渗漏和管片破损等情况。
地下水位上升是造成管片渗水的主要原因之一,随着地下水位上升,地下水通过管片的接缝部分渗透到管片内部,造成渗水问题;地下水质量变化也会影响管片的渗水情况,如地下水中含有硫酸盐等腐蚀物质,就会对管片造成腐蚀而导致渗水;管片接缝渗漏和管片破损也是导致管片渗水的重要原因。
盾构隧道渗漏原因分析及措施
盾构隧道渗漏是指在盾构施工过程中,地下水或地表水进入隧道内部造成漏水现象。
盾构隧道渗漏的原因主要包括地下水位变化、地质条件、施工工艺不当等。
以下是对盾构隧道渗漏原因的分析及相应的措施:
一、地下水位变化:
地下水位变化是盾构隧道渗漏的主要原因之一。
地下水位的上升或下降会改变地下水与隧道之间的水力压力差,导致水从高压区流向低压区,进而引起渗漏。
在深部盾构施工中,地下水位变化时会造成对盾构机施加不均匀的水力压力,增加了渗漏的可能性。
对于地下水位变化引起的渗漏问题,可以采取以下措施:
1.提前收集和分析地下水位的数据,制定相应的施工计划,并根据实际情况调整施工进度;
2.在施工过程中加强对盾构隧道周围地下水位的监测,及时调整施工参数,以减少渗漏的可能性;
3.在设计中合理设置防渗构造,如封闭污水封、渗水管等,以防止水通过隧道的渗漏。
二、地质条件:
地质条件是导致盾构隧道渗漏的重要原因之一。
不同地层的渗透性和含水量会导致地下水渗透入隧道,引起渗漏。
地质条件的复杂性和不稳定性会增加盾构施工中的渗漏风险。
对于地质条件引起的渗漏问题,可以采取以下措施:
1.在盾构隧道设计和选择施工方案时,充分考虑地质条件的复杂性,采用合适的施工技术和工艺;
2.进行详细的地质勘察和地下水水文地质调查,了解地下水和地质条件的分布特点,制定相应的施工方案;
3.在设计和施工中采用加固措施,如岩石钢筋网、喷射混凝土等,加强地质层的稳定性,减少渗漏风险。
三、施工工艺不当:
施工工艺不当也是盾构隧道渗漏的重要原因之一。
不合理的施工工艺或工序会破坏隧道的防渗结构,导致渗漏的发生。
例如施工现场的排水不畅、渗水管的破损等。
对于施工工艺不当引起的渗漏问题,可以采取以下措施:
1.在施工前,进行详细的施工准备工作,包括排水系统的建设等,确保施工现场的干燥;
2.在施工过程中,加强施工工艺的控制,及时处理施工中发现的漏水问题,修复渗漏处;
3.加强对施工质量的监控,确保施工过程中遵循相关的规范和标准。
盾构隧道渗漏的原因主要包括地下水位变化、地质条件、施工工艺不当等。
针对这些原因,可以采取相应的措施来预防和解决渗漏问题。
以加强地下水位的监测和调控、合理设计防渗构造、充分考虑地质条件的复杂性、加强施工工艺的控制和施工质量的监控等方式,可以减少盾构隧道渗漏的发生,提高施工的安全性和质量。
