《公差配合与技术测量》作业及答案1.什么是互换性？答：是指机械产品在装配时，同一规格的零件或部件能够不经选择、不经调整、不经修配，就能进行装配，并能满足机械产品使用性能要求的一种特性。
2.什么是加工误差？答：零件加工后的几何参数与理想零件的几何参数总是存在一定的偏差，这种偏差称为误差。
3.什么是公差？答：零件几何参数所允许的变动量称为公差。
4.在《公差与配合》标准中孔与轴有何特定的含义？在《公差与配合》标准在孔与轴有如下特定含义：孔主要指圆柱形内表面，也包括其他内表面中有单一尺寸确定的部分。
由此可知，孔并非仅指圆柱形内表面，非圆柱形内表面也视为孔。
轴主要指圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分。
由此可知，轴也并非仅指圆柱的，非圆柱形外表面也可视为轴。
此外，从装配后的被包容关系来看，包容面属于孔（如键槽），被包容面属于轴（如平键）。
从加工过程来看，随着加工余量的切除，空的尺寸由小变大，而轴的尺寸由大变小。
5.什么是尺寸公差？它与极限尺寸、极限偏差有何关系？尺寸公差是指允许尺寸的变动量。
加工零件时，由图样上给出的基本尺寸和上、下偏差值，便可确定其最大、最小极限尺寸，由此给出允许零件尺寸的变动范围。
由此可知：最大极限尺寸与最小极限尺寸的代数差的绝对值，就是尺寸公差（简称公差）。
由于是最大极限尺寸总是大于最小极限尺寸，或者说上偏差总是大于下偏差，因此，公差值永远为正值，且不能为零。
6.公差与偏差概念有何根本区别？公差与偏差是两个完全不同的概念，在生产中应严格区分，不能混为一谈。
从概念上讲，偏差是相对于基本尺寸而言，是指相对基本尺寸偏离大小的数值。
它包括有实际偏差的变动范围。
公差只是表示极限尺寸变动范围大小的一个数值。
从作用上讲，极限偏差表示了公差带的确切位置，因而可反映出零件的配合性质（即松紧程度）；而公差只能是正值，且不能为零。
7.什么是测量？测量过程的四要素是什么？测量是把被测的量与具有计量单位的标准量进行比较，从而确定被测量值的操作过程。
公差与技术测量练习题（B）卷答案一．是非题对者打“√”，错者打“×”。
1．不经挑选和修配就能相互替换、装配的零件，就是具有互换性的零件。
（×）2．精密测量中，量块按“等”使用比按“级”使用要精确。
（√）3．最小间隙为零的配合与最小过盈为零的配合，两者实质相同。
（×）4．配合公差是指在各类配合中，允许间隙或过盈的变动量。
（√）5．以要素既有位置公差要求，又有形状公差要求时，形状公差应大于位置公差。
（×）6．包容要求是要求实际要素处处不超越最小实体边界的一种公差原则。
（×）7．要求耐腐蚀的零件表面，粗糙度值应小一些。
（√）8．相对于负荷方向固定的套圈，应选择间隙配合。
（√）二．填充题1．零件几何量需要通过测量或检验，才能判断其合格与否。
2．对遵守包容要求的尺寸、公差等级高的尺寸，其验收方式要选内缩式。
3．尺寸标准公差分为20个等级，其中IT01级最高。
4．已知某一基准轴的公差为0.021mm，那么该轴的上偏差为0 mm，下偏差为 -0.021 mm。
5．公称尺寸小于等于500mm的标准公差的大小，随基本尺寸的增大而增大随公差等级的提高而减少。
6．选择基准制时，应优先选用基孔制，其主要原因之一是为了减少定值刀量具。
7.零件上实际存在的要素称为实际要素，机械图样上所表示的要素均为理想要素。
8.关联要素的作用尺寸是局部尺寸和位置误差的综合结果。
9. 孔和轴的公差带由标准公差决定大小，由基本偏差决定位置。
10.根据套圈工作时相对于合成径向负荷的方向的情况，滚动轴承承受的负荷分为局部负荷、循环负荷、摆动负荷三类。
三.选择题1.轴承内径与g5、g6、h5、h6的轴配合属于 B 。
A.间隙配合B.过渡配合C.过盈配合2. 减速器输入轴的轴承内圈承受的是B。
A.局部负荷B.循环负荷C.摆动负荷3. 在某一表面轮廓上标注表面粗糙度，标准规定为 B 。
A.一个取样长度上B.一个评定长度上C.轮廓表面全长上D.任意长度上4. 公差带形状属于两平行平面之间区域的有 ABCD 。
公差配合与测量技术习题及参考答案1单项选择题1.相互配合的孔与轴，（）相同。
A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。
A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B3.关于可逆要求描述正确的是（）。
A、可逆要求可以单独使用B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸答案：C4.下列内容表述正确的是（）。
A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。
A、间隙配合，最大间隙为+B、过盈配合，最大过盈为C、过渡配合，最大间隙为+，最大过盈为D、配合类型不定答案：C6.锥度为1:的圆锥角α为（）。
A、30度B、40度C、60度D、90度答案：D7.下列关于公差等级描述正确的是（）。
A、公差等级高，则公差带宽B、在满足使用要求的前提下，应尽量选用低的公差等级C、孔与轴相配合时，应选用与孔同级的轴相配合D、标准规定，标准公差分为18级答案：B+的孔与的轴配合时，该配合类型是（）。
A、间隙配合，最大间隙为，最小间隙为0B、过盈配合，最大过盈为，最小过盈为0C、过盈配合，最大过盈为，最小过盈为0D、间隙配合，最大间隙为，最小间隙为0答案：D9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。
A、间隙配合B、过渡配合C、过盈配合D、不清楚答案：B10.被测量的绝对误差与其真值之比，称为（）。
《公差与技术测量》习题库1. 判断题:1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。
√2)不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。
×3)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
×4)机器制造业中的互换性生产必定是大量或成批生产，但大量或成批生产不一定是互换性生产，小批生产不一定不是互换性生产。
×7)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。
×8)现代科学技术虽然很发达，但要把两个尺寸做得完全相同是不可能的。
√9)实际尺寸就是真实的尺寸，简称真值。
×10)一般说来，测量误差总是小于加工误差。
12)同一公差等级的孔和轴的标准公差数值一定相等。
13)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。
×14)零件的实际尺寸越接近其基本尺寸就越好。
×15)公差是极限尺寸代数差的绝对值。
√16)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。
√17）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。
√18)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。
×19)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。
√20)公差可以说是允许零件尺寸的最大偏差。
×21)间隙配合不能应用于孔与轴相对固定的联结中。
×22)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。
√23)尺寸公差大的一定比尺寸公差小的公差等级低。
×24)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。
×25)偏差可为正、负或零值，而公差为正值。
√26)各级a--h的轴与基准孔必定构成间隙配合。

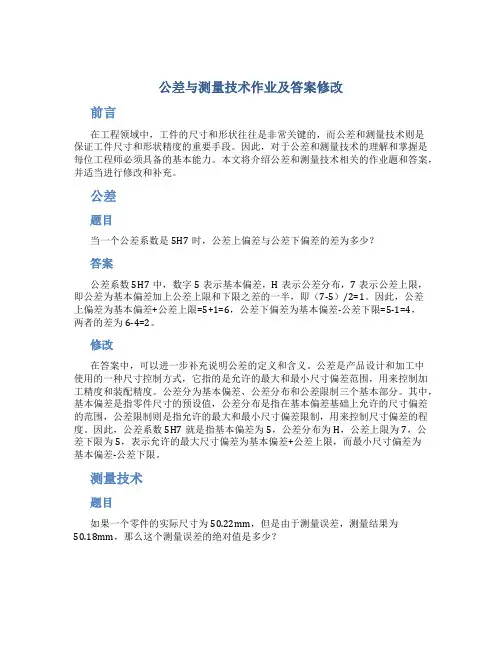

公差与测量技术作业及答案修改前言在工程领域中，工件的尺寸和形状往往是非常关键的，而公差和测量技术则是保证工件尺寸和形状精度的重要手段。
因此，对于公差和测量技术的理解和掌握是每位工程师必须具备的基本能力。
本文将介绍公差和测量技术相关的作业题和答案，并适当进行修改和补充。
公差题目当一个公差系数是5H7时，公差上偏差与公差下偏差的差为多少？答案公差系数5H7中，数字5表示基本偏差，H表示公差分布，7表示公差上限，即公差为基本偏差加上公差上限和下限之差的一半，即（7-5）/2=1。
因此，公差上偏差为基本偏差+公差上限=5+1=6，公差下偏差为基本偏差-公差下限=5-1=4，两者的差为6-4=2。
修改在答案中，可以进一步补充说明公差的定义和含义。
公差是产品设计和加工中使用的一种尺寸控制方式，它指的是允许的最大和最小尺寸偏差范围，用来控制加工精度和装配精度。
公差分为基本偏差、公差分布和公差限制三个基本部分。
其中，基本偏差是指零件尺寸的预设值，公差分布是指在基本偏差基础上允许的尺寸偏差的范围，公差限制则是指允许的最大和最小尺寸偏差限制，用来控制尺寸偏差的程度。
因此，公差系数5H7就是指基本偏差为5，公差分布为H，公差上限为7，公差下限为5，表示允许的最大尺寸偏差为基本偏差+公差上限，而最小尺寸偏差为基本偏差-公差下限。
测量技术题目如果一个零件的实际尺寸为50.22mm，但是由于测量误差，测量结果为50.18mm，那么这个测量误差的绝对值是多少？答案测量误差的绝对值是实际尺寸与测量结果之差的绝对值，即|50.22-50.18|=0.04mm。
修改在答案中，可以进一步补充说明误差的类型和来源。
误差是指测量结果与实际值之间的差距，在测量过程中往往不可避免。
误差分为系统误差和随机误差两种类型。
系统误差是指测量结果与实际值之间的偏差，常常由于仪器本身的不准确性、环境因素、人为因素等不同原因引起，具有一定的规律性和可预测性。
一、填空题（本题共30个空，每个空0.5分，共15分）1．按表面轮廓的高度特征评定表面粗糙度的三个参数依次是轮廓算术平均偏差、微观不平度十点平均高度、轮廓最大高度。
2．尺寸公差带的大小由标准公差决定；位置由基本偏差决定。
3．孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸，当孔、轴以最大实体尺寸相配时，配合最紧。
4．一光滑轴与多孔配合，且配合性质不同时，应当选用基轴制配合。
5．已知基孔制配合为Φ２５Ｈ６（）／ｎ５（），改为配合性质相同的基轴制配合，其代号用极限偏差φ25N6/h5。
6．齿轮副齿侧间隙的作用在于贮存润滑油和补偿由于温度、弹塑性变形、制造误差及安装误差所引起的尺寸变形。
7．公法线长度变动反映齿轮的传递运动准确性误差，属于控制齿轮传动的的公差项目。
公法线平均长度偏差反映侧隙合理性，属于控制齿轮传动的的公差项目。
8．齿轮副的配合制度可以有基齿距制和基齿厚制。
9．定位公差带具有综合控制被测要素的位置、方向和形状的职能。
10．某孔、轴配合的配合公差为0.041mm，孔的下偏差为零，轴的上偏差为-0.023mm，轴的公差为0.016mm，则孔的公差为0.025__mm，孔轴之间为过渡配合。
11．被测要素采用包容要求时，应遵守的边界为最大实体边界，最大实体要求应用于被测要素时，应遵守的边界为最大实体实效边界。
包容要求通常用于保证孔、轴的配合性质，最大实体要求通常用于只要求装配互换的要素。
12．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是-0.01mm，最大极限尺寸是φ49.99mm。
13．机械零件的几何精度包括__尺寸精度、_形位精度和表面质量。
二、单项选择题：每题1分，共20分。
(从每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)1．下列论述中正确的有（④）。
①具有互换性的零件，其几何参数应是绝对准确的②在装配时，只要不需经过挑选就能装配，才能称为有互换性的生产③一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产④不完全互换会降低使用性能和经济效益2．Ф30G7/h6表示（）的（②）。
《公差与技术测量》练习题及答案1. 多选题1. 公差与配合标准的应用主要解决（）A. 公差等级B. 基本偏差C. 配合性质D. 配合基准制正确答案：ACD2. 下列论述中正确的有( )A. 指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差B. 测量力大小不一致引起的误差，属随机误差C. 测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差D. 测量器具零位不对准时，其测量误差属于系统误差。
正确答案：BCD3. 下列说法正确的有（）A. 用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确B. 用于传递动力的齿轮，一般要求载荷分布均匀C. 用于高速传动的齿轮，一般要求载荷分布均匀D. 低速动力齿轮，对运动的准确性要求高正确答案：ABC4. 齿轮公差项目中属综合性项目的有（）A. 一齿切向综合公差B. 一齿径向公差C. 齿圈径向跳动公差D. 齿距累积公差正确答案：AD5. 下列因素中可能引起系统误差的有( )A. 游标卡尺测轴径时所产生的阿贝误差B. 光学比较仪的示值误差C. 测量过程中环境温度的随时波动D. 千分尺测微螺杆的螺距误差。
正确答案：ABCD6. 下列测量中属于相对测量的有( )A. 用千分尺测外径B. 用光学比较仪测外径C. 用内径百分表测内径D. 用内径千分尺测量内径。
正确答案：BC7. 形位公差带形状是直径为公差值t的圆柱面内区域的有( )A. 径向全跳动B. 端面全跳动C. 同轴度D. 任意方向线位置度正确答案：CD8. 下列项目中属于齿轮副的公差项目的有（）A. 齿向公差B. 齿轮副切向综合公差C. 接触斑点D. 齿形公差正确答案：BC9. 形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( )A. 同轴度B. 径向全跳动C. 任意方向直线度D. 圆柱度正确答案：BD10. 属于形状公差的有（）A. 圆柱度B. 平面度C. 同轴度D. 圆跳动正确答案：AB2. 判断题11. 规和止规公差由制造公差和磨损公差两部分组成。
公差与技术测量(高起专)阶段性作业2总分: 100分考试时间:分钟判断题1. 某平面对基准平面的平行度误差为0.05mm，则该平面的平面度误差一定不大于0.05mm。
(4分)正确错误参考答案：正确解题思路：2. 某圆柱面的圆柱度公差为0.03mm，则该圆柱面对基准轴线的径向全跳动公差一定不小于0.03mm。
(4分)正确错误参考答案：正确解题思路：3. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公(4分)正确错误参考答案：错误解题思路：4. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。
(4分)正确错误参考答案：错误解题思路：5. 某实际要素存在形状误差，则一定存在位置误差。
(4分)正确错误参考答案：错误解题思路：6. 图样标注中Φ20+0.0210mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
(4分)正确错误参考答案：错误解题思路：7. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。
(4分)正确错误参考答案：正确解题思路：8. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。
(4分)正确错误参考答案：正确解题思路：9. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0.02 mm。
这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0.02 mm，就能满足同轴度要求。
(4分)正确错误参考答案：错误解题思路：10. 若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
(4分)正确错误参考答案：错误解题思路：11. 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。
(4分)正确错误参考答案：正确解题思路：12. 端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。
(4分)正确错误参考答案：错误解题思路：13. 尺寸公差与几何公差采用独立原则时，零件加工的实际尺寸和几何误差中有一项超差，则该零件不合格。

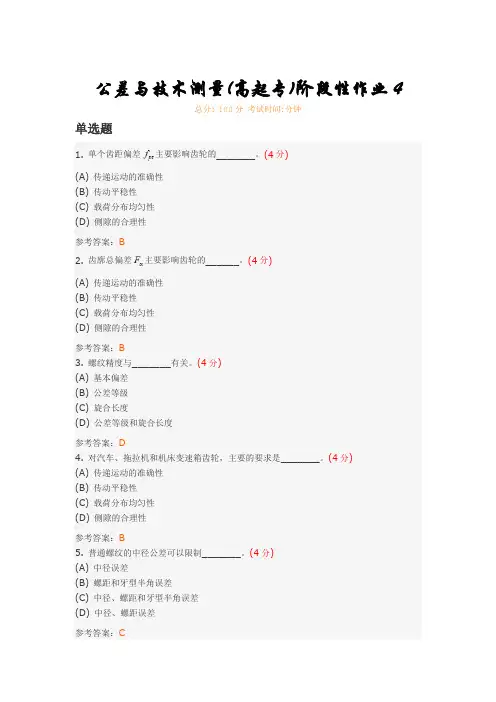

公差与技术测量(高起专)阶段性作业4总分: 100分考试时间:分钟单选题1. 单个齿距偏差主要影响齿轮的_______。
(4分)(A) 传递运动的准确性(B) 传动平稳性(C) 载荷分布均匀性(D) 侧隙的合理性参考答案：B2. 齿廓总偏差主要影响齿轮的______。
(4分)(A) 传递运动的准确性(B) 传动平稳性(C) 载荷分布均匀性(D) 侧隙的合理性参考答案：B3. 螺纹精度与_______有关。
(4分)(A) 基本偏差(B) 公差等级(C) 旋合长度(D) 公差等级和旋合长度参考答案：D4. 对汽车、拖拉机和机床变速箱齿轮，主要的要求是_______。
(4分)(A) 传递运动的准确性(B) 传动平稳性(C) 载荷分布均匀性(D) 侧隙的合理性参考答案：B5. 普通螺纹的中径公差可以限制_______。
(4分)(A) 中径误差(B) 螺距和牙型半角误差(C) 中径、螺距和牙型半角误差(D) 中径、螺距误差参考答案：C6. 对普通螺纹联结的主要要求是________。
(4分)(A) 可旋合性(B) 传动准确性(C) 密封性(D) 可旋合性和连接可靠性参考答案：D7. 螺旋线总偏差主要影响齿轮的_______。
(4分)(A) 传递运动的准确性(B) 传动平稳性(C) 载荷分布均匀性(D) 侧隙的合理性参考答案：C8. 国家标准对内、外螺纹规定了_______。
(4分)(A) 中径公差(B) 顶径公差(C) 底径公差(D) 导程公差参考答案：A9. 齿距累积总偏差主要影响齿轮的_______。
(4分)(A) 传递运动的准确性(B) 传动平稳性(C) 载荷分布均匀性(D) 侧隙的合理性参考答案：A10. 对于单个齿轮，控制齿轮副侧隙的指标是_______。
(4分)(A) 齿廓总偏差(B) 中心距偏差(C) 齿厚偏差或公法线平均长度偏差(D) 齿向误差参考答案：C判断题11. 键宽和键槽宽b是决定配合性质的主要互换性参数。
公差配合与测量技术习题及参考答案1单项选择题1.相互配合的孔与轴，（）相同。
A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。
A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B3.关于可逆要求描述正确的是（）。
A、可逆要求可以单独使用B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸答案：C4.下列内容表述正确的是（）。
A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。
A、间隙配合，最大间隙为+B、过盈配合，最大过盈为C、过渡配合，最大间隙为+，最大过盈为D、配合类型不定答案：C6.锥度为1:的圆锥角α为（）。
A、30度B、40度C、60度D、90度答案：D7.下列关于公差等级描述正确的是（）。
A、公差等级高，则公差带宽B、在满足使用要求的前提下，应尽量选用低的公差等级C、孔与轴相配合时，应选用与孔同级的轴相配合D、标准规定，标准公差分为18级答案：B+的孔与的轴配合时，该配合类型是（）。
A、间隙配合，最大间隙为，最小间隙为0B、过盈配合，最大过盈为，最小过盈为0C、过盈配合，最大过盈为，最小过盈为0D、间隙配合，最大间隙为，最小间隙为0答案：D9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。
A、间隙配合B、过渡配合C、过盈配合D、不清楚答案：B10.被测量的绝对误差与其真值之比，称为（）。
《公差与测量技术》作业绪论一、填空题1、互换性是指在制成的（）的一批零件或部件中，任取其一，不需要做任何（）、（）或（）就能进行装配，并能满足机械产品的（）的一种特性。
2、互换性原则广泛用于机械制造中的（）、（）、（）、机器的（）等各个方面。
3、零件的互换性既包括其（）的互换，也包括其（）的互换。
4、零件的几何量误差主要包含（）、（）和（）等。
5、几何量公差就是零件几何参数（）的（），它包括（）和（）等。
6、制定和贯彻（）是实现互换性的基础，对零件的（）是保证互换性生产的重要手段。
二、判断题1、互换性要求零件具有一定的加工精度。
（）2、零件在加工过程中的误差是不可避免的。
（）3、具有互换性的零件应该是形状和尺寸完全相同的零件。
（）4、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现。
（）5、测量的目的只是判定加工后的零件是否合格。
（）三、单向选择题1、关于互换性，下列说法中错误的是（）A、互换性要求零件具有一定的加工精度B、现代化生产必须遵循互换性原则C、为使零件具有互换性，必须使零件的各几何参数完全一致2、关于零件的互换性，下列说法中错误的是（）A、凡是合格的零件一定具有互换性B、凡是具有互换性的零件必为合格品C、为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内3、具有互换性的零件应是（）A、相同规格的零件B、不同规格的零件C、形状、尺寸完全相同的零件4、某种零件在装配时需要进行修配，则此零件（）A、具有互换性B、不具有互换性C、无法确定其是否具有互换性5、关于几何参数的公差，下列说法正确的是（）A、几何参数的公差就是零件几何参数的变动量B、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现C、制定和贯彻公差标准是保证互换性生产的重要手段第一章1-1 基本术语及其定义一、判断题1、凡内表面皆为孔，外表面皆为轴。
（）2、孔、轴是指圆柱的内外表面及由两平行平面和切面形成的包容面、被包容面。
公差与测量技术习题答案公差与测量技术习题答案在制造业中，公差与测量技术是非常重要的概念。
公差是指在制造过程中允许的尺寸变化范围，而测量技术则是用来确定物体尺寸的方法和工具。
本文将为大家提供一些公差与测量技术的习题答案，希望能帮助大家更好地理解这一概念。
1. 问题：一个零件的设计尺寸为20mm，公差为±0.1mm。
请问这个零件的允许尺寸范围是多少？答案：根据公差的定义，允许尺寸范围等于设计尺寸加上公差的绝对值。
所以，这个零件的允许尺寸范围为20mm ± 0.1mm，即19.9mm到20.1mm。
2. 问题：一个螺纹孔的设计尺寸为M10×1.5，公差为6H。
请问这个螺纹孔的允许尺寸范围是多少？答案：螺纹孔的公差一般用字母表示，6H表示内螺纹孔的公差等级为6。
根据国际标准ISO965，M10×1.5的6H公差范围为10.000mm到10.035mm。
3. 问题：一个圆柱体的直径为50mm，公差为±0.05mm。
请问这个圆柱体的允许直径范围是多少？答案：圆柱体的直径是其最大直径和最小直径之间的距离。
所以，这个圆柱体的允许直径范围为50mm ± 0.05mm，即49.95mm到50.05mm。
4. 问题：一个平面的长度为100mm，公差为±0.1mm。
请问这个平面的允许长度范围是多少？答案：平面的长度是其最大长度和最小长度之间的距离。
所以，这个平面的允许长度范围为100mm ± 0.1mm，即99.9mm到100.1mm。
除了了解公差的概念外，测量技术也是制造业中不可或缺的一部分。
下面是一些与测量技术相关的习题答案。
1. 问题：使用千分尺测量一个物体的长度，读数为12.345mm。
请问这个物体的长度是多少？答案：千分尺的读数是毫米加上千分之几毫米。
所以，这个物体的长度为12.345mm。
2. 问题：使用千分尺测量一个物体的长度，读数为12.678mm。
绪论1、在机械和仪器制造业中,零、部件的互换性是指在统一规格的一批零件或部件中，任取其一，不需任何挑选或修配（如钳工修理）就能装在机器上，并达到规定的功能要求，这样的一批零部件就称为具有互换性的零部件。
在现代工业化生产中，互换性在提高产品质量、提高生产效率和降低生产成本等方面具有重要的意义。
例如在设计、制造和使用中。
对单件及小批量生产的零件也同样需要。
2、完全互换性简称为互换性，它是以零部件装配或更换不需要挑选或修配为条件的,也就是零件能百分之百互换。
不完全互换性在零部件装配时允许有附加的选择或调整，但不允许有修理，所以也称为有限互换性。
不完全互换性要求就是针对加工精度要求高，生产成本要求低的矛盾来选择的。
3、公差是保证互换性得以实现的基本条件。
零件加工后尺寸是否在公差范围内变化必须通过检测才能知道。
公差实质的内容就是一系列国家标准或行业及企业标准，标准化是指这些标准制定到应用的全过程的活动。
互换性与前三者在零件的设计、制造和应用方面的体现。
4、根据《中华人民共和国标准化法》规定，按标准的层次分类，我国的标准的分为国家标准、行业标准、地方标准和企业标准。
并将国家标准、行业标准、地方标准分为强制性标准和推荐性标准两类。
5、优先数系是由一些十进制等比数列构成的。
代号为Rr；公比为rrq10(r取5、10、20、40、80)。
例：R5，R10，R20和R40系列。
R5系列的数每隔5位，数值增加10倍。
6、请根据表1-1写出R10 和R10/2系列自1以后的10个数。
1.00 1.25 1.602.002.503.154.005.006.308.001.00 1.62.5 4.0 6.3 10 16 25 40 637、可装配性和零件的互换性不同。
零件可装配不一定有互换性，互换性强调三点：一是按要求（标准）制造、二是可装配、三是满足使用要求。
第一章孔、轴尺寸极限与配合四、问答题1、实际尺寸是通过两点法测量所获得的尺寸；它是零件对应两点间的距离。
公差配合与技术测量习题集参考答案绪论⼀、填空题1. 同⼀规格辅助加⼯使⽤性能要求2. 完全互换性\绝对互换性不完全互换性\有限互换性完全\绝对3.附加的选择附加的调整修配使⽤要求4.不完全若⼲组减⼩相应组5. 产品设计加⼯和装配使⽤和维修6.变动全量尺⼨公差形状公差⽅向公差7.设计科研制造检验基础标准⽅法标准产品标准基础标准8.技术标准互换性9.制订组织实施监督全过程技术措施⼆、判断题1.×2.√3.√4.√5.√6.×7.√8.√9.√10.√11.√12.√三、单项选择题1.A2.B3.A4.C5.D四、简答题1.制成的同⼀规格的⼀批零（部）件，不需作任何挑选、调整或辅助加⼯（如钳⼯修理），就能进⾏装配，并能满⾜机械产品的使⽤性能要求的⼀种特性，称为互换性。
互换性是现代化⽣产的⼀项重要的技术经济原则，互换性原则⼴泛⽤于机械制造中的产品设计、零（部）件的加⼯和装配、机器的使⽤和维修等各个⽅⾯。
（1）在设计⽅⾯，按照互换性要求设计产品，选⽤最适合互换性的标准零部件、通⽤件，使设计、计算、制图等⼯作⼤为简化，且便于⽤计算机进⾏辅助设计，缩短设计周期，这对发展系列产品⼗分重要。
（2）在制造⽅⾯，按互换性原则组织⽣产，各个⼯件可分散加⼯，实现专业化协调⽣产，便于⽤计算机辅助制造，以提⾼产品质量和⽣产率，降低成本。
（3）在装配⽅⾯，由于零（部）件具有互换性，可提⾼装配质量，缩短装配周期，便于实现装配⾃动化，提⾼装配⽣产率。
（4）在使⽤维修⽅⾯，由于具有互换性，若零（部）件坏了，可⽅便地⽤备⽤件替换，这样不但缩短了维修时间和保证了维修质量，还提⾼了机器的利⽤率和延长机器的使⽤寿命。
2. 要使零件具有互换性，就必须保证零件的⼏何参数的准确性。
但是，零件在加⼯过程中总是存在误差，⽽且这些误差可能会影响到零件的使⽤性能。
因此只要将这些误差控制在⼀定范围内，即按“公差”来制造，就能满⾜零件使⽤功能要求，也就是说仍可以保证零件的互换性要求。
公差配合与测量技术应用习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、在生产中，有时用检测工件径向圆跳动的方法可测量（）A、位置度B、垂直度C、同轴度D、平行度正确答案：C2、对于零线以上的尺寸公差带，基本偏差只能是：。
A、下偏差，负值。
B、下偏差，正值。
C、上偏差，正值。
D、上偏差，下偏差的平均值。
正确答案：B3、承受平稳负荷的滚动轴承内圈与轴（孔）的配合应比承受冲击负荷的配合A、外圈紧些B、紧些C、松些D、松紧程度一样正确答案：C4、国家标准规定的尺寸公差等级为A、1～12共12级B、01～18共 20级C、1～20共20级D、1～18共18 级正确答案：B5、（）配合可能有间隙，也可能有过盈A、过盈B、常用C、间隙D、过渡正确答案：D6、公差带的大小由（）确定A、实际偏差B、基本偏差C、公称尺寸D、实际测量尺寸正确答案：B7、当螺纹公称直径、牙型角、螺纹线数相同时细牙螺纹的自锁性能比粗牙螺纹的自锁性能（）A、相同B、不一定C、好D、差正确答案：C8、标准规定形状和位置公差共有（）个项目A、8B、12C、14D、以上都不对正确答案：C9、卡规的“止规”用来控制轴的（）尺寸A、公差B、最小极限尺寸C、实际尺寸D、最大极限尺寸正确答案：B10、量块是一种精密量具，应用较为广泛，但不能用于（）A、长度测量时作为比较测量的标准B、检验其他计量器具C、精密机床的调整D、评定表面粗糙度正确答案：D11、被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（）A、前者不得小于后者B、前者不得大于后者C、前者一定大于后者D、前者一定等于后者正确答案：B12、决定尺寸公差带相对于零线位置的是：。
A、基本尺寸B、公差等级C、基本偏差D、公差值大小正确答案：C13、下列公差带形状相同的有（）。
A、径向圆跳动与圆度B、轴线对轴线的平行度与面对面的平行度C、轴线对面的垂直度与轴线对面的倾斜度D、轴线的直线度与导轨的直线度正确答案：A14、关于偏差与公差之间的关系，下列说法正确的是( )A、实际偏差越大，公差越大B、上极限偏差越大，公差越大C、上、下极限偏差之差的绝对值越大，公差越大D、下极限偏差越大，公差越大正确答案：C15、几何公差带形状是距离为公差值t的两平行平面内区域的有（）A、任意方向线的直线度B、给定一个方向的线的倾斜度C、平面度D、任意方向的线的位置度正确答案：C16、表面粗糙度是一种。
公差与测量技术作业及答案修改《公差与测量技术》作业绪论一、填空题1、互换性是指在制成的（）的一批零件或部件中，任取其一，不需要做任何（）、（）或（）就能进行装配，并能满足机械产品的（）的一种特性。
2、互换性原则广泛用于机械制造中的（）、（）、（）、机器的（）等各个方面。
3、零件的互换性既包括其（）的互换，也包括其（）的互换。
4、零件的几何量误差主要包含（）、（）和（）等。
5、几何量公差就是零件几何参数（）的（），它包括（）和（）等。
6、制定和贯彻（）是实现互换性的基础，对零件的（）是保证互换性生产的重要手段。
二、判断题1、互换性要求零件具有一定的加工精度。
（）2、零件在加工过程中的误差是不可避免的。
（）3、具有互换性的零件应该是形状和尺寸完全相同的零件。
（）4、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现。
（）5、测量的目的只是判定加工后的零件是否合格。
（）三、单向选择题1、关于互换性，下列说法中错误的是（）A、互换性要求零件具有一定的加工精度B、现代化生产必须遵循互换性原则C、为使零件具有互换性，必须使零件的各几何参数完全一致2、关于零件的互换性，下列说法中错误的是（）A、凡是合格的零件一定具有互换性B、凡是具有互换性的零件必为合格品C、为使零件具有互换性，必须把零件的加工误差控制在给定的公差范围内3、具有互换性的零件应是（）A、相同规格的零件B、不同规格的零件C、形状、尺寸完全相同的零件4、某种零件在装配时需要进行修配，则此零件（）A、具有互换性B、不具有互换性C、无法确定其是否具有互换性5、关于几何参数的公差，下列说法正确的是（）A、几何参数的公差就是零件几何参数的变动量B、只有将零件的误差控制在相应的公差范围内，才能保证互换性的实现C、制定和贯彻公差标准是保证互换性生产的重要手段第一章1-1 基本术语及其定义一、判断题1、凡内表面皆为孔，外表面皆为轴。
（）2、孔、轴是指圆柱的内外表面及由两平行平面和切面形成的包容面、被包容面。
（）3、某一零件的实际（组成）要素正好等于其公称尺寸，则该尺寸必然合格。
（）4、零件的实际（组成）要素位于所给定的两个极限尺寸之间，则零件的尺寸合格。
（）5、公称尺寸必须小于或等于上极限尺寸，而大于或等于下极限尺寸。
（）6、尺寸偏差是某一尺寸减其公称尺寸所得的代数差，因而尺寸偏差可为正值、负值或零。
（）7、某尺寸的上极限尺寸一定大于下极限尺寸。
（）8、由于上极限尺寸一定大于下极限尺寸，且偏差可为正可为负，因而一般情况下，上极限尺寸为正值，下极限尺寸为负值。
（）9、合格尺寸的实际偏差一定在两极限偏差之间。
（）10、尺寸公差通常为正值，在个别情况下也可以为负值或零。
（）11、尺寸公差是尺寸的允许变动量，它没有正负的含义，且不能为零。
（）12、在尺寸公差带图中，零线以上为上极限尺寸，零线以下为下极限尺寸。
（）13、只要孔和轴装配在一起，就必然形成配合。
（）14、相互配合的孔和轴，其公称尺寸必然相同。
（）15、间隙等于孔的尺寸减去相配合的轴的尺寸之差。
（）二、单项选择题1、关于孔和轴的概念，下列说法中错误的是（）A、圆柱形的内表面为孔，圆柱形的外表面为轴B、由截面呈矩形的四个内表面或外表面形成一个孔或一个轴C、从装配关系看，包容面为孔，被包容面为轴D、从加工过程看，切削过程中尺寸由小变大的为孔，尺寸由大变小的为轴2、公称尺寸是（）A、测量时得到的B、加工时得到的C、装配后得到的D、设计时给定的3、上极限尺寸与公称尺寸的关系是（）A、前者大于后者B、前者小于后者C、前者等于后者D、两者之间的大小无法确定4、极限偏差偏差是（）A、设计时确定的B、加工后测量得到的C、实际（组成）要素减公称尺寸的代数差D、上极限尺寸与下极限尺寸之差5、下极限尺寸减其其公称尺寸所得的代数差为（）A、上极限偏差B、下极限偏差C、基本偏差D、实际偏差6、当上极限尺寸或下极限尺寸为零值时，在图样上（）A、必须标出零值B、不用标出零值C、标出零值与不标出零值皆可D、视具体情况而定7、实际偏差是（）A、实际时给定的B、直接测量得到的C、通过测量、计算得到的D、上极限尺寸与下极限尺寸之代数差8、某尺寸的实际偏差为零，则实际（组成）要素（）A、必定合格B、为零件的真实尺寸C、等于公称尺寸D、等于下极限尺寸9、尺寸公差带的零线表示（）A、上极限尺寸B、下极限尺寸C、公称尺寸D、实际（组成）要素10、关于尺寸公差，下列说法中正确的是（）A、尺寸公差只能大于零，故公差值前应标“＋”号B、尺寸公差是用绝对值定义的，没有正负的含义，故公差值前不应标“＋”C、尺寸公差不能为负值，但可为零值D、尺寸公差为允许尺寸变动范围的界限值11、关于偏差与公差之间的关系，下列说法中正确的是（）A、上极限尺寸越大，公差越大B、实际偏差越大，公差越大C、下极限尺寸越大，公差越大D、上、下极限尺寸之差的绝对值越大，公差越大12、当孔的上极限尺寸与轴的下极限尺寸之代数差为正值时，此代数差成为（）A、最大间隙B、最小间隙C、最大过盈D、最小过盈13、当孔的下极限尺寸与轴的上极限尺寸之代数差为负值时，此代数差称为（）A、最大间隙B、最小间隙C、最大过盈D、最小过盈14、当孔的下极限尺寸大于相配合的轴的上极限尺寸时，此配合性质是（）A、间隙配合B、过渡配合C、过盈配合D、无法确定15、当孔的上极限尺寸大于相配合的轴的下极限尺寸时，此配合性质是（）A、间隙配合B、过渡配合C、过盈配合D、无法确定16、下列各关系式中，能确定孔和轴的配合为过渡配合的是（）A、EI≥esB、ES≤eiC、EI＞eiD、EI＜ei＜ES1-2 极限与配合标准的基本规定一、单项选择题1、对标准公差的论述，下列说法中错误的是（）A、标准公差的大小与公差尺寸和公差等级有关，与该尺寸表示的是孔还是轴无关B、在任何情况下，公差尺寸越大，标准公差必定越大C、公称尺寸相同，公差等级越低，标准公差越大D、某一公称尺寸段为50~80mm，则公称尺寸为60mm和75mm的同等级的标准公差数值相同2、确定在同一尺寸段的两尺寸的精确程度，是根据（）A、两个尺寸的公差数值的大小B、两个尺寸的基本偏差C、两个尺寸的公差等级D、两个尺寸的实际偏差4、φ20 f6、φ20f7、φ20f8三个公差带（）A、上下极限偏差相同B、上极限偏差相同，但下极限偏差不相同C、上下极限偏差不相同D、上极限偏差不相同，但下极限偏差相同5、下列孔与基准轴配合，组成间隙配合的是（）A、孔的上、下极限偏差均为正值B、孔的上极限偏差为正，下极限偏差为负C、孔的上、下极限偏差均为负值D、孔的上极限偏差为零，下极限偏差为正6、φ65H7/f9组成了（）A、基孔制间隙配合B、基轴制间隙配合C、基孔制过盈配合D、基孔制过盈配合7、下列配合中，公差等级选择不当的是（）A、H7/g6B、H9/g9C、H7/f8D、M8/h88、对于“一般公差——线性尺寸的未注公差”，下列说法中错误的是（）A、一般公差主要用于较低精度的非配合尺寸B、零件上的某些部位在使用功能上无特殊要求时，可给出一般公差C、线性尺寸的一般公差是在车间普通工艺条件下，机床设备一般加工能力可以保证的公差D、图样上未标注公差的尺寸，表示加工时没有公差等级要求及相关的技术要求1-3 公差带与配合的选用一、单项选择题1、关于公差等级的选用，下列说法中错误的是（）A、公差等级越高，使用性能越好，但零件加工困难，生产成本高B、公差等级低，零件加工容易，生产成本低，但零件使用性能也较差C、公差等级的选用，一般情况下采用试验法2、下列各零件中，公差等级选用不合理的是（）A、机床手柄直径选用IT5B、发动机活塞选用IT6C、量块选用IT03、要加工一公差等级为IT6 的孔，以下加工方法不能采用的是（）A、磨削B、车削C、铰削4、下列情况中，不能采用基轴制配合的是（）A、采用冷拔圆型材作轴B、滚动轴承内圈与转轴轴颈的配合C、滚动轴承外圈与壳体孔的配合第二章技术测量的基本知识及常用计量器具2-1 技术测量的基本知识一、单项选择题1、检验与测量相比，其最主要的特点是（）A、检验适合大批量生产B、检验所使用的计量器具比较简单C、检验只判定零件的合格性，而无须得出具体量值D、检验的精度比较低2、关于量具，下列说法中错误的是（）A、量具的结构一般比较简单B、量具可分为标准量具和通用量具两种C、量具没有传动放大系统D、量具只能与其他计量器具同时使用3、下列计量器具中，不属于通用量具的是（）A、钢直尺B、量块C、游标卡尺D、千分尺4、关于间接测量法，下列说法中错误的是（）A、测量的是与被测量尺寸有一定函数关系的其他尺寸B、计量器具的测量装置不直接和被测工件表面接触C、必须通过计算获得被测尺寸的量值D、用于不便直接测量的场合5、关于相对测量法，下列说法中正确的是（）A、相对测量的精度一般比较低B、相对测量时只需用量仪即可C、计量器具的测量装置不直接和被测工件表面接触D、计量器具所读取的是被测几何量与标准量的偏差6、用游标卡尺测量工件的轴颈尺寸属于（）A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量7、计量器具能准确读出的最小单位数值就是计量器具的（）A、校正值B、示值误差C、分度值D、刻度间距8、分度值和刻度间距的关系是（）A、分度值越大，则刻度间距越大。
