下载文档原格式
浅析水泥稳定碎石就地冷再生施工技术1 前言20 世纪90 年代以后陆续建成的高等级公路目前已经进入大、中修期，我國每年有大量的旧路需要修整，其中很大一部分要求从水泥稳定碎石基层开始大修改建。
传统的施工方法是将旧有水泥稳定碎石基层挖除外运，运送到填埋场弃置，再用新材料做原料拌合水泥稳定碎石，重新铺设道路基层。
由此产生了大量的水泥稳定碎石废弃材料，这不仅会占用大量的土地，造成周边环境的污染，还因为新材料的使用，开采石材，浪费资源，造成水土流失。
水泥稳定碎石现场冷再生是充分利用现有的旧铺层（面层或基层），必要时按级配规定要求加入一定量的添加剂（水泥、沥青、石灰等），在自然环境温度下就地连续地完成材料的铣削、破碎、添加、拌和、摊铺及压实成型，从而修筑出所需性能质量的新路面结构层的作业过程，与传统的路面维修技术相比，路面的现场就地冷再生技术具有节能环保、对路基的损坏小、结构完整性好、施工进度快、交通安全、节省投资等特点，越来越受到各界的重视。
2工程概况本项目为S328省道颍上南照至阜南段路面改善工程（阜南东段），路线主线全长19.67Km，328省道颍上南照至阜南段（阜南东段）原为二级公路，沥青混凝土路面，路面宽度12m，路基宽度15m，由于近年来该段道路交通量骤增，全线沥青混凝土路面出现裂缝、唧泥、沉陷、破碎、网裂、坑槽等病害，就其路面进行改善，采取水泥稳定碎石冷再生，取得了良好的社会效益和经济效益。
3 工艺原理水泥稳定碎石现场冷再生技术是利用专门机械对旧有破损路面（也包括基层材料）进行现场铣刨破碎，必要时加入部分新骨料，同时混拌一定数量添加剂（水泥、水）对原路面材料加以再生，然后在自然环境温度下对再生混合料进行摊铺碾压，作为底基层、基层或中、下面层，所有操作都在现场连续完成，从而修筑出具有所需性能质量的新基层（底基层）的作业过程，达到对原有路面进行维修和重建的目的。
4 施工操作要点水泥稳定碎石就地冷再生施工工艺流程：封闭交通→施工放样→准备原道路→冷再生机组就位→摊铺新骨料→平地机整平和轻压→摆放和撒布水泥→冷再生铣刨与拌和→整形及碾压→接缝和调头处的处理→养生。
公路路面水泥稳定就地冷再生关键技术分析摘要：我国道路工程建设的大力发展，原路面的综合承载能力已经严重欠缺，再加上土方车辆和大型交通等机动车辆的不断前进使道路的破损面积明显增多，原路面的维护修复、拓宽改造等工程项目的数量也呈现了逐渐上升的态势。
冷再生技术投资费用低、实施效率高、污染小的优点极大地解决了现阶段路面保护修复的紧迫需要。
鉴于此，本文根据我们长期操作实践，为公路路面混凝土稳定与的冷再生技术与工程应用探讨提供了若干意见，仅供参考。
关键词：公路路面混凝土；冷再生技术；应用方法路面冷再生材料作为路面施工最关键的施工手段，在具体的运用上有着很大的优越性。
这样，相应的施工公司才能够在路面维护作业过程中认真研究路面的维护要求，并严格地按施工工艺进行操作，同时对现场物流作业的工艺要求也进行严格管理，以提高参与施工作业各个人员的技术素质，并有效地总结了工艺方法，以此推动路面水冷再生工艺的进一步开发，为提高路面养护产品质量打下了扎实的科技根基。
一、再生技术的特性冷再生技术是指利用低温再生设备，对原混凝土沥青城市道路耐久性进行原地铣刨加工的同时，再加入适当配置比例的混合料（混凝土、乳化沥青、泡沫沥青）、热集物料、再生化工助剂等，通过拌和、摊铺、碾压、养护等一整套严格的工艺程序，完成了对原混凝土沥青城市道路耐久性在规定埋深区域内的城市道路基础及面层的整体翻新复原，进而形成全新的城市道路基础及底基层的一项技术，并以此完成对原城市道路的修补工作过程。
由于冷再生技术方法较为简易，而且作业简单，实施效率较高，所以在路面的保养修复等领域中进行了较为普遍的运用。
冷再生施工中不但能够将原来路面材料更换出新的路面材料，特别是在改造要求相对较多的路面时，还能够利用再生面作为底基，并在上面铺设出新的路面基层。
尽管方法的应用可能受道路本身对养护要求的限制，不过在一般性的路面施工当中，相比于一般的方法，优越性很大。
因为环保已经是当今的基本国策，冷再生施工中不但能够充分利用原道路资源，还大大降低了对原材料的使用，大大减少了成本，大大降低了碳总量，同样也基本不会产生垃圾，从而大大减少了污染程度。

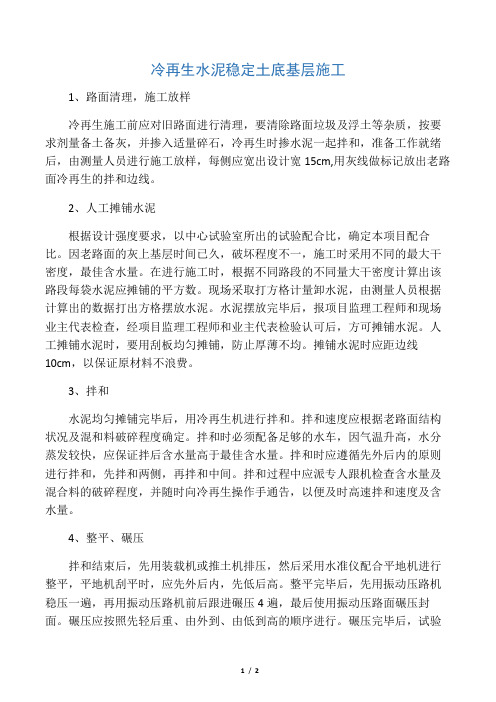

冷再生水泥稳定土底基层施工1、路面清理，施工放样冷再生施工前应对旧路面进行清理，要清除路面垃圾及浮土等杂质，按要求剂量备土备灰，并掺入适量碎石，冷再生时掺水泥一起拌和，准备工作就绪后，由测量人员进行施工放样，每侧应宽出设计宽15cm,用灰线做标记放出老路面冷再生的拌和边线。
2、人工摊铺水泥根据设计强度要求，以中心试验室所出的试验配合比，确定本项目配合比。
因老路面的灰上基层时间已久，破坏程度不一，施工时采用不同的最大干密度，最佳含水量。
在进行施工时，根据不同路段的不同量大干密度计算出该路段每袋水泥应摊铺的平方数。
现场采取打方格计量卸水泥，由测量人员根据计算出的数据打出方格摆放水泥。
水泥摆放完毕后，报项目监理工程师和现场业主代表检查，经项目监理工程师和业主代表检验认可后，方可摊铺水泥。
人工摊铺水泥时，要用刮板均匀摊铺，防止厚薄不均。
摊铺水泥时应距边线10cm，以保证原材料不浪费。
3、拌和水泥均匀摊铺完毕后，用冷再生机进行拌和。
拌和速度应根据老路面结构状况及混和料破碎程度确定。
拌和时必须配备足够的水车，因气温升高，水分蒸发较快，应保证拌后含水量高于最佳含水量。
拌和时应遵循先外后内的原则进行拌和，先拌和两侧，再拌和中间。
拌和过程中应派专人跟机检查含水量及混合料的破碎程度，并随时向冷再生操作手通告，以便及时高速拌和速度及含水量。
4、整平、碾压拌和结束后，先用装载机或推土机排压，然后采用水准仪配合平地机进行整平，平地机刮平时，应先外后内，先低后高。
整平完毕后，先用振动压路机稳压一遍，再用振动压路机前后跟进碾压4遍，最后使用振动压路面碾压封面。
碾压应按照先轻后重、由外到、由低到高的顺序进行。
碾压完毕后，试验人员检查压实度，如压实度达不到设计要求时应进行补压，直到达到设计要求。
从拌和到碾压成型宜在4小时内完成，并应将终压时间控制在水泥的终凝时间（6小时）之内，故施工段不宜过长，200m左右适宜。
碾压过程中，如有弹簧、松散现象，应及时处理，对于小面积的弹簧现象，施工中采取晾晒加拌水泥处理，对于表面积松散的采用洒水湿润，并用压路机排压。
水泥就地冷再生技术在公路施工中的应用发布时间：2021-06-10T10:06:03.653Z 来源：《基层建设》2021年第5期作者：龙柱良[导读] 摘要：公路工程的发展对于我国有着重要的意义，是国家社会经济发展的基础，为人们的生产生活带来了极大的便利。
贵港市交通投资建设有限公司广西贵港 537100摘要：公路工程的发展对于我国有着重要的意义，是国家社会经济发展的基础，为人们的生产生活带来了极大的便利。
但就目前而言，我国公路工程建设还存在着一些问题，比如维修养护问题。
因此要合理利用水泥就地冷再生技术，提升公路施工的效率和质量，保证公路工程的经济效益和社会效益。
关键词：水泥；就地冷再生；公路施工；技术应用对于公路工程来说，养护维修是非常重要的一个环节，可以有效提升公路的质量和使用寿命。
在这样的背景下，水泥就地冷再生技术开始被广泛的应用。
水泥就地冷再生技术可以有效利用原始材料，减少了成本投入和资源消耗，在保证技术应用效果的基础上，提升了公路工程的经济效益，符合可持续发展的战略要求。
1.就地冷再生施工方面的原理水泥就地冷再生技术就是利用先进的相关机械设备，先对原路面进行破碎，然后根据实际情况和工程需要，适当添加水泥、稳定剂等物料，再对其进行充分的拌和，达到压实成型的效果。
需要注意的是，拌和工作应该在常温条件下进行。
将水泥和原始的旧料按照一定比例进行混合，然后再进行适当的搅拌后，就会形成新的半刚性基层，由于半刚性基层的特性，收缩裂缝的问题也可能会随之而来[1]。
所以在运用水泥就地冷再生技术时，应该对这个问题进行充分的考虑。
2.施工准备阶段为了保证水泥就地冷再生技术的运用效果，相关施工应该提前做好相应的准备工作，主要包括以下几个方面。
2.1路面检测在进行水泥就地冷再生技术施工前，施工人员需要对原路面进行全面细致的检测和评估，如果有路段的弯沉值存在异常，离需要进行实地考察和核验。
同时还要全面了解原路面存在的病害情况，根据出现病害问题的面积和程度，对维护路面进行分段归类处理。
水泥混凝土路面冷再生做基层的技术摘要：本文提出合理应用旧水泥混凝土冷再生施工技术的建议，包括阐述技术原理与特点，制定再生施工计划，详细探究具体的施工过程，以节约公路工程建设材料并保障公路施工质量。
关键词：水泥混凝土；冷再生；施工技术引言为满足社会经济发展需求，应加大公路工程建设及普通国省公路翻修、重建力度。
施工工艺复杂，要求科学可行，以确保车辆运行的安全和稳定。
1就地冷再生技术原理及特征1.1技术原理水泥混凝土路面就地冷再生技术是一种将旧水泥混凝土路面经过破碎、配料、拌和等工艺处理后再次用于建设水泥稳定碎石基层的方法。
该技术的具体步骤如下：（1）执行现场勘察和检验，评估旧水泥混凝土路面的质量、厚度和结构情况等。
（2）使用水泥混凝土路面全厚式移动破碎设备，对旧水泥混凝土路面板进行破碎，将其打碎成一定级配的再生集料。
（3）对再生集料进行筛选和配料，以满足公路水泥稳定碎石基层的级配要求。
可能需要添加一定比例的新集料来调整级配。
（4）添加水泥（或者掺配一定比例的其他胶凝再生剂，如钢渣微粉等）、再生活性剂和水等辅助材料，进行再生集料的拌和。
（5）通过再生机进行混合料的搅拌和均匀分布，确保材料的充分混合。
（6）将混合料倒入工地上的指定位置，使用压实设备进行整平和碾压，使基层得到压实和充分密实。
（7）进行养生处理，即对再生水泥稳定碎石基层进行湿养护，以促进材料的早期强度发展和结构稳定。
最终形成厚度不低于30cm的再生水泥稳定碎石基层，实现了旧水泥混凝土路面的再利用。
这种技术有助于减少资源消耗和环境污染，并能节约建设成本。
1.2 特征1.2.1 连续搅拌为确保原路材料与稳定材料充分拌和，可以应用微机系统和喷嘴技术。
通过微机系统的控制，可以精确控制水分和其他液态稳定材料的添加量，实现在转子宽度范围内的均匀撒布。
在施工过程中，微机系统可以监测并调整水和液态稳定材料的供给速度，确保其与原路材料充分混合。
喷嘴技术可以实现均匀撒布，确保稳定材料在转子宽度范围内覆盖整个路面。
冷再生基层的应用与质量控制摘要：冷再生基层的性能与水泥稳定碎石基层极为相似，它们同样具有良好的力学性能、板体性、水稳定性和抗冻性，而且初期强度较好，但由于其收缩系数较大，容易干缩和冷缩产生裂缝从而影响路面使用质量。
因此对冷再生基层的施工质量控制显得尤为重要。
关键词：冷再生基层；应用；质量控制1冷再生基层施工过程质量控制1.1施工准备（1）对旧路进行弯沉检测，每车道20米/点。
根据实测弯沉值与设计弯沉值相比确定需做冷再生基层的区域。
（2）对旧路结构材料进行现场冷再生机破碎取样。
确定顺密路旧路沥青砼面层的厚度为9厘米、基层二灰碎石厚度为36厘米，将取样在试验室做筛分和击实试验并确定不同配合比的最大干密度（重型击实）和最佳含水量，取点频率每1000米取三点。
顺密路取样经试验确定最佳含水量为6.8％，最大干密度为2.12kg/cm3。
（3）对旧路结构材料进行试验分析后，确定顺密路添加剂用强度等级为32.5级路用普通硅酸盐水泥。
（4）由施工测量人员恢复中线及边桩，并放出水泥冷再生结构层的施工边线，人工划出冷再生机行进的分幅线。
（5）施工前将施工作业面清理干净，确保无杂物。
1.2施工中的质量控制（1）严格采用方格网法进行布灰。
经计算按4％含灰量每平方米应用水泥17.3公斤，施工时按照每10平方米铺3.5袋水泥控制用量，人工摊铺找平一定要均匀，以避免含灰量存在较大差异。
（2）在正式施工前，为确保工程质量，应先做试验段施工。
试验段长度定为150米，经过对试验段的施工检测确定冷再生机的加水量和搅拌后混和料的压实系数，确定标准的施工方法和机械组合。
并且按照试件的7天无侧限抗压强度适当调整含灰量（最大含灰量不应超过7％）。
（3）顺密路在对试验段进行检测后发现存在两点问题。
A：局部冷再生基层厚度不足，最小值为16厘米，不能满足设计要求（设计厚度为20厘米）。
经分析，原因是由于按照设计高程整平过程中造成了局部混和料损失。
公路路面水泥稳定就地冷再生关键技术与工程应用研究随着交通运输的发展，公路系统在各地得到了广泛的发展和应用。
在公路路面的建设中，水泥稳定就地冷再生技术是一种环保、经济、高效的新型施工技术，已经在很多地区得到了成功的应用。
本文将针对这一技术进行深入研究，并探讨其关键技术与工程应用，以期为公路建设提供更好的技术支持。
一、水泥稳定就地冷再生技术的定义与特点水泥稳定就地冷再生技术是指采用水泥混凝土作为路面层材料，在现场利用冷再生设备进行再生处理的施工技术。
其特点主要包括：1. 环保经济：采用废旧路面料就地再生，降低了原料开采和运输成本，减少了对环境的污染。
2. 施工方便：可在原有路面基础上进行施工，无需大量的基础处理，减少了施工对周边环境的影响。
3. 质量稳定：冷再生设备可对混凝土进行均匀的再生处理，保证了路面层的质量和稳定性。
二、水泥稳定就地冷再生技术的关键技术1. 冷再生设备的技术：冷再生设备是水泥稳定就地冷再生技术的核心设备，其性能对工程质量和效率起着至关重要的作用。
冷再生设备需要具备高效的再生能力和稳定的操作性能，能够对水泥混凝土进行均匀、全面的再生处理。
2. 混凝土配方设计技术：由于水泥稳定就地冷再生技术需要利用现有的路面材料进行再生处理，因此混凝土配方设计技术对再生材料的充分利用起着决定性的作用。
合理的混凝土配方设计可以提高再生材料的再生性能，保证路面层的质量和稳定性。
3. 施工工艺技术：水泥稳定就地冷再生技术的施工工艺需要充分考虑再生材料的加工、搅拌和铺设等环节，保证施工过程的高效和质量。
施工工艺技术主要包括搅拌设备的选型及施工操作规程的制定等方面。
三、水泥稳定就地冷再生技术的工程应用1. 已有工程案例水泥稳定就地冷再生技术已在多个工程项目中得到了成功的应用。
比如在某省高速公路路面翻新项目中，采用水泥稳定就地冷再生技术对原有路面进行了翻新处理，取得了良好的效果。
通过冷再生设备将原有路面层进行再生处理，并按照设计要求进行混凝土配方设计和施工工艺控制，最终得到了均匀、稳定的路面结构，提高了路面的使用寿命和承载能力。
旧混凝土路面层冷再生水泥稳定碎石在市政道路基层施工中的应用【摘要】本文充分利用旧路面层的水泥混凝土做骨料，再根据级配添加水泥、水和新骨料，采用路拌形式进行拌合，经压实成型后，做水泥稳定碎石基层，即变成具有需承载力的新路路基层，对旧路面层的水泥混凝土再生利用，以达到节约能源，保护环境，降低工程成本的目的。
【关键词】旧水泥混凝土；水泥稳定碎石；再生利用；施工工艺流程及质量控制1引言1.1旧混凝土路面层再生水泥稳定碎石技术简介旧混凝土路面层冷再生水泥稳定碎石在市政道路基层技术是利用旧混凝土路面层铣刨后做骨料与水泥或适当的新骨料，经冷再生设备拌和并加入适量的水后，碾压形成水泥稳定碎石做路面基层。
旧混凝土路面层冷再生利用基层常用路拌冷再生，是将铣刨后的旧混凝土路面层产生的碎石摊铺在处理好的下承层上，依据试验和设计直接均匀铺撒水泥和骨料，通过专业的拌和设备进行拌和，然后进行刮平碾压得到稳定的水泥稳定碎石基层。
1.2旧混凝土路面层冷再生水泥稳定碎石技术优点和应用前景1.2.1利用现有的破碎砼块取代碎石骨料，做水泥稳定碎石响应了国家节能环保政策。
减少开山取石和占用土地，避免环境污染和水土流失，有利于树立市政道路建设良好的社会形象。
1.2.2依据西安市中轴线工程和大庆路西段工程采用该工艺后，用无侧线抗压强度评价该基层强度（7天无侧限抗压强度3.7MPa），实测值远大于传统的基层。
且满足基层的特点：整体稳定性、足够的强度和水温稳定性。
1.2.3现场混凝土板块自破碎利用后，节约了垃圾挖除和外运成本，以及二灰碎石材料费。
1.2.4适用范围：新建道路、旧路改造工程均可采用该工艺施工。
因此，旧混凝土路面层冷再生水泥稳定碎石在市政道路基层施工中的应用有着极其重要的现实意义。
2旧混凝土路面层再生水泥稳定碎石在材料选择和组成设计方面应该注意的问题2.1现场旧沥青混凝土材料再生利用基层组成设计方面的问题2.1.1参照水泥稳定碎石进行设计依照《公路工程无机结合料稳定材料试验规程》(JTJ057 - 94) ，此工艺在西安市中轴线工程和大庆路西段工程中得到成功的推广，确定旧混凝土路面层再生骨料筛分试验，确定生成废弃骨料级配是否连续，否需要添加新骨料以及添加的量？旧混凝土路面层采用铣刨机德国WITGEN750型铣刨机进行铣刨碎石，旧混凝土路面层铣刨破碎后，直接生成废弃骨料，该废料通过铣刨机自带的传送带直接集中装车装入后续的装载车中，整个铣刨过程非常简便易于操作。
然后对生成的骨料进行筛分和压碎值指标评定（压碎指标均值为29%＜30%满足），检查是否满足水泥稳定土的颗粒组成范围，当不满足要求时要添加骨料进行级配调整。
经过现场取样筛分大庆路的旧路面破碎后颗粒组成都基本满足规范要求如表2-1。
依据水泥稳定碎石配合比设计，新添加5-10碎石比例=9：1，如表2-2，通过筛孔的再生骨料级配更加连续，更加符合《公路路面基层施工技术规范》（JTJ034-2000）的规定。
2.1.2然后确定添加水泥和水的量。
7d 无侧限抗压强度，取最经济的配比。
并做击实试验确定最佳用水量和最大干密度。
水泥的矿物质成分和分散度对水泥稳定碎石的稳定效果有明显影响，道路施工通常情况下使用稳定效果最好的硅酸盐水泥，水泥稳定碎石的强度随水泥用量的增加而增长，但过多的水泥用量，虽获得强度的增加，在经济上却不合理，在效果上也不一定显著，且增加水泥稳定结构横向裂缝产生的几率，对于一般碎石，砂砾等中粒或细粒碎石，水泥的合理用量范围为3%-7% [1]，依据相关规范对强度的要求，确定水泥用量为6%，满足要求。
如表2-3、表2-4。
2.2水泥品种的选择水泥品种的选择和水泥稳定碎石的要求一致，要选择终凝时间较长的水泥，应选用初凝时间3h 以上和终凝时间较长(宜6h 以上) 的水泥。
不应使用快硬水泥、早强水泥以及已经受潮变质的水泥[2]。
我们选择的是龙首P.O42.5缓凝早强普通硅酸盐水泥。
3施工过程中的质量控制3.1确定合理的施工段落长度并保持施工的连续性WR2500S 旧路冷再生机工作宽度为2..5m ，最大拌和深度38mm ，设备理想平均运行速度为5m/ min ，经过我们大量实践，每台再生机每天的拌和应控制在3000～4500㎡，施工质量才能有所保证。
WR2500S 旧路冷再生机是在行使前方，用杆件连接着一辆水车，始终保持与再生机一体同步行进，并通过水管把水输给再生机，在拌和的过程中其它水车随时蓄水。
因此要保证拌和用水的供应，使旧油石再生机在尽可能长的作业段内连续拌和，避免多次停车，造成再生破碎厚度不均匀，引起含水量和水泥剂量偏差较大。
3.2准确控制水泥的添加剂量水泥的计量添加的是否准确，极大的影响基层的质量。
下面给出如何准确计算水泥用量并布置袋装水泥的方法：用袋装水泥应先根据旧沥青混凝土再生混合料的压实厚度，预定的干密度和结合料计量，计算1㎡旧沥青混凝土再生混合料需要的水泥用量，并计算每袋水泥的摊铺面积。
然后划格按平方米布水泥。
例如：旧沥青混凝土再生层的压实度为20cm；预定水泥计量为6 % ，但工程实际的水泥用量应该较设计增加0.5%[3]，再生混合料的最大干密度为2130kg/ ㎡。
要求的压实度为98 % ，则1㎡面积需要的水泥用量为：1 ×1 ×0. 20 ×2130 ×0. 98 - 1 ×1 ×0. 20 ×2130×0. 98/ (1 + 0. 065) =25.48kg因此一袋水泥应该覆盖面积为(每袋水泥50kg) ：50/ 25.48 = 1.96㎡，若水泥稳定层的宽度为12m ，预定摆6 列水泥，则每列水泥的间距为2m (首列和末列离边缘1m) ，则纵向每袋水泥的间距为：1.96/ 2 = 0.981(m)提前要求施工单位在路上按上述计算结果画出横格，布置水泥。
布置完水泥后，水泥破袋，用提前做好的整平木耙将水泥均匀铺平，以待拌和。
如果使用散装水泥洒布车撒铺水泥，它要比用人工摊铺水泥均匀计量准确。
但也要经常对水泥撒铺量进行检验。
3.3严格控制施工工艺旧混凝土路面层冷再生水泥稳定碎石基层的施工工序依次为：准备下承层、施工放样、备料摊铺、洒水闷料、整平轻压、拌合、整形、碾压、接缝和掉头处的处理、摆放和摊铺水泥、拌和、整平、碾压成型、养生。
通过对大庆路养生后进行现场钻芯得到结论：钻取底部松散的不完整芯样都是底部大粒径集料较集中或底部水泥量较少，集料拌和不均匀造成的。
所以在进行拌和时要派专人跟车挖验检查拌和厚度、含水量、混合料的质量。
检查厚度以相接未拌和旧路面为参照用钢板尺检查拌和厚度。
拌和厚度不可以薄也不可厚。
拌和厚了相当丁水泥剂量偏少，影响基层强度;拌和薄了相当于结构层薄了。
拌和后混合料含水量应控制在高于组成设计最佳含水量1 %～2 %[4] ，Vitg2500S 冷再生机可以准确设置加水量，但是也应随时检查。
要随时注意拌和后底部集料均匀程度，当发现底部大粒径集料较集中或底部水泥量较少时，要用拌和机进行二次拌和。
对再生拌和时每幅搭接应在5～8cm。
整平：用链轨拖拉机排压一便，用刮平机进行刮平。
当现场旧混凝土路面层材料冷再生利用做基层时，应严格控制标高和平整度。
碾压：碾压应在水泥加水拌和后初凝时间前一气呵成碾压到规定的压实度，严禁中断碾压和隔天碾压。
养生：每一段碾压完成且自检压实度合格后，立即进行养生，不能延误。
养生采用土工布覆盖养生，在覆盖前，先对自检合格的基层洒足量水养生，然后铺设土工布。
土工布经济、实惠、成本低且保湿度高，覆盖不易小于7d，在这期间封闭交通，严禁车辆通行，覆盖薄膜时纵、横向压砂或废料，确保铺设到位，防止干燥或忽湿，及时洒水，确保整个养生期间基层表面始终保持潮湿状态。
4旧混凝土路面层冷再生水泥稳定碎石在市政道路基层施工中的应用实例西安市大庆路西段道路工程，为东西走向西起阿房路，东至枣园路东口，全长2498.66米。
改段规划路红线宽50m，渠化段道路红线宽60m。
本次施工段原路面层为20cm水泥混凝土路面，为了响应国家的号召体现环保、节约资源。
所以在大庆路西段道路改造工程K0+50-K1+050机动车道南半幅段，依据设计，将原有的水泥混凝土路面层铣刨、加入适量的碎石、水泥路拌摊铺、碾压、整形、养生形成强度较高的水泥稳定碎石基层。
4.1工艺特点：本技术主要是把原有混凝土路面破碎成再生碎石骨料，加入一定比例的水泥、新骨料和水，其中水泥添加量为6%（龙首P.O42.5缓凝早强普通硅酸盐水泥），再生骨料：新添加5-10碎石比例=9：1。
采用路拌形式进行拌合，经压实成型后，即变成具有需承载力的新路路基层。
此工艺在西安市中轴线工程和大庆路西段工程中得到成功的推广，完全符合《公路路面基层施工技术规范》质量要求。
4.3水泥稳定碎石施工工艺4.3.1准备下承层4.3.1.1清楚原道路表面（包括不需要再生的相邻行车道）的石块、垃圾、杂物和积水，并清理边线。
4.3.1.2对原路面的各种检查井进行降井处理至原路面拌合层以下100mm，去除老井框，用钢板覆盖，并做好对管线的保护措施。
4.3.1.3底基层的检查验收与修补应按相关的规定进行，凡强度不合格的，应进行相应处理，确保表面平整坚实。
4.3.1.4底基层高程进行测量，与设计纵坡进行对比，做好纵横坡调整方案。
使底基层的高程、中线偏位、宽度、横坡度和平整度应符合《公路路面基层施工技术规范》JTJ034-2000的规定。
4.3.2铺筑4.3.2.1施工配合比验证确定破碎再生石料、新添加石料、水泥、水施工用量。
检查混合料含水量、集料级配、水泥剂量、7d无侧限抗压强度。
4.3.2.2确定松铺系数4.3.3施工测量4.3.3.1恢复中线，每10m设一桩，并在两侧边缘设指示桩。
4.3.3.2进行水平测量，在两侧指示桩上明显标准水泥稳定土边缘的设计标高。
4.3.4备料4.3.4.1根据拌合深度及试验室配比，计算每平方米水泥添加量，并确定水泥摆放的纵横间距。
4.3.4.2根据拌合深度及实验室配比，计算每平方米5-10碎石的添加量。
根据所用用料车的吨位计算每车料的堆放距离。
4.3.4.3根据拌合深度、现场集料含水率及试验室配比，计算每平方米用水量。
4.3.5破碎集料的摊铺4.3.5.1对原有灰土基层进行验收、量测，计算出与设计断面的偏差。
4.3.5.2破碎集料的摊铺（1）如果用预拌水泥稳定集料调整底基层，必须在用预拌水泥稳定集料调整过的表面上撒布水泥。
（2）用平地机摊铺破碎集料，达到规定厚度，不得超过25cm。
（3）整平，量测高程，达到设计要求。
（4）稳压，用6～8吨两轮压路机碾压1-2编，使其表面平整并有一定压实度。
