螺纹

各类螺纹计算公式详解（请收藏）⼀、什么是螺纹？螺纹是从外部或内部切⼊⼯件的螺旋线。

螺纹的主要功能是：1、通过组合内螺纹产品和外螺纹产品形成机械连接。

2、通过将旋转运动转换为线性运动传递运动，反之亦然。

3、得到机械优点。

⼆、螺纹⽛型和术语螺纹⽛型确定螺纹的⼏何形状，包括⼯件直径 (⼤径、中径和⼩径)；螺纹⽛型⾓；螺距和螺旋⾓。

1、螺纹术语①⽛底：连接两个相邻螺纹⽛侧的底部表⾯。

②⽛侧：连接⽛顶和⽛底的螺纹侧表⾯。

③⽛顶：连接两个⽛侧的顶部表⾯。

P = 螺距，mm或每英⼨螺纹数 (t.p.i.)ß = ⽛型⾓ϕ = 螺纹螺旋升⾓d = 外螺纹⼤径D = 内螺纹⼤径d1 = 外螺纹⼩径D1 = 内螺纹⼩径d2 = 外螺纹中径D2 = 内螺纹中径中径，d2 / D2螺纹的有效直径。

⼤约在⼤径和⼩径之间⼀半的位置处。

螺纹的⼏何形状基于螺纹中径 (d, D) 和螺距 (P)：⼯件上沿着螺纹从⽛型上的⼀点到相应的下⼀点的轴向距离。

这也可以看作是从⼯件绕开的⼀个三⾓形。

vc = 切削速度 (m/min)ap = 总的螺纹深度 (mm)nap = 总的螺纹深度 (mm)t.p.i. = 每英⼨螺纹数进给量 = 螺距2、普通螺纹⽛型⼀、60°⽛型的外螺纹中径计算及公差（国标GB197/196）a.中径基本尺⼨计算螺纹中径的基本尺⼨=螺纹⼤径-螺距×系数值。

公式表⽰：d/D-P×0.6495例：外螺纹M8螺纹中径的计算8-1.25×0.6495=8-0.8119≈7.188b.常⽤的6h外螺纹中径公差(以螺距为基准)上限值为”0”下限值为P0.8-0.095P1.00-0.112P1.25-0.118P1.5-0.132P1.75-0.150P2.0-0.16P2.5-0.17上限计算公式即基本尺⼨，下限值计算公式d2-hes-Td2即中径基本尺⼨-偏差-公差。

M8的6h级中径公差值：上限值7.188下限值：7.188-0.118=7.07。

螺纹规格大全————————————————————————————————作者：————————————————————————————————日期:螺纹规格大全.我找了好久.很有用．第一章国标螺纹的一般知识一. 螺纹的分类ﻫ1.螺纹分内螺纹和外螺纹两种；2．按牙形分可分为：1）三角形螺纹2)梯形螺纹３)矩形螺纹４)锯齿形螺纹；3．按线数分单头螺纹和多头螺纹;ﻫ4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加ＬH,如M２4×１.5LH;5．按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、6０°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹１．米制普通螺纹用大写M表示，牙型角2α=60°(α表示牙型半角）;2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1．粗牙普通螺纹标记一般不标明螺距,如Ｍ２0表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M３0×1.5表示细牙螺纹、其中螺距为1.５。

２.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。

3. 米制普通螺纹的标记：M２0－6H、M2０×1.５ＬH-6g-40,其中Ｍ表示米制普通螺纹,20表示螺纹的公称直径为20ｍm,1．5表示螺距，ＬH表示左旋，６H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ=公称直径－P;铸铁φ＝公称直径-1.０5~1.1P；加工外螺纹光杆直径取φ=公称直径－0.1３P)：ﻫ表1常用米制普通粗牙螺纹的直径/螺距ﻫ公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M５0.8 ４.1 4.2 ４．9 M２4 3 20．821 23.7Ｍ６1 4.9 5 5.9 M27 3 23．8 24 ２6.7 ﻫＭ8 1.25 ６.6 6.7 ７.９M３0 3.５２6.3 2６.5 ２9.6ﻫM1０１.5 8.３8.5 ９.8 M33 3.5２9.３2９.5 ３２.6 ﻫM1２1．75１0.3 １0.４11.8Ｍ3６ 4 3１.7 32 3５．5 ﻫM１４２11.7１2 13.7 M42 4.5 ３7.２３７.5 41.5 ﻫM16 ２1３．8 １4 １5.7 M4８５4２.5 43 47.5Ｍ18 ２.5 15．3 15．５17．7 Ｍ5６5.5 ５0 50.555.5 ﻫM2０2.5 １7．317.5 １9.7 Ｍ64 ６５7.5 58 ６3．５ﻫ３.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算:d＝D-1．0８25P，其中Ｄ为公称直径,Ｐ为螺距。

M10——表示公称直径为10mm，螺距1.5mm的单线粗牙普通螺纹
M10×1——表示公称直径为10mm，螺距1mm的单线细牙普通螺纹
M16×Ph3P1.5或M16×Ph3P1.5（two starts)——表示公称直径为16mm、螺距为1.5mm、导程为3mm的双线普通螺纹
公差带代号和旋合长度代号：
（一）普通螺纹标识方法
我国普通螺纹系列标准由10项标准组成，其中GB/T 197-2003《普通螺纹公差》规定了普通螺纹的标记。
完整的螺纹标记由五部分组成：
螺纹特征代号用“M”表示;
尺寸代号：单线螺纹为“公称直径×螺距”（粗牙螺纹的螺距不标注）；多线螺纹为“公称直径×Ph导程P螺距”，如果需进一步表明多线螺纹的线数，可在后面括号内用英语说明，例如：
螺纹的公差精度（由螺纹公差带代号（5g6g、5g、6H、7H等）和旋合长度代号（L、N、S)表示，分精密、中等和粗糙三个等级，其中中等精度为常用。
当螺纹为中等公差精度、公称直径大于或等于1.6mm时，公差带代号6g、6H不标注；
中等旋合长度代号N在螺纹标记中不标注，旋合长度只能用代号表示，不能注写具体数值，例如：
外螺纹： 1/4 –24 UNS –3A
Major dia. 0.2500-0.2428
PD. 0.2229-0.2201
Minor dia. 0.205max
内螺纹： 1.200 –10 UNS –3B
Major dia. 1.092-1.113
PD. 1.1350-1.1432
二、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。等级数目越大公差越小。

螺纹的概念和主要参数
螺纹是一种常见的机械连接方式，它由螺纹体和螺纹孔组成。

螺纹体是指螺纹的外形，螺纹孔是指与螺纹体配合的孔。

螺纹通过旋转运动实现连接和固定的目的。

螺纹的主要参数包括以下几个方面：
1. 螺距（Pitch）：螺距是指螺纹体上相邻两个螺纹峰或螺纹谷之间的距离。

螺距决定了螺纹的紧密程度，螺距越大，螺纹越松散；螺距越小，螺纹越紧密。

2. 螺纹直径（Major Diameter）：螺纹直径是指螺纹体上两个相对的螺纹峰之间的距离，也可以理解为螺纹体的最大直径。

螺纹直径一般由外径（外螺纹）或内径（内螺纹）来表示。

3. 螺纹高度（Height）：螺纹高度是指螺纹体上螺纹峰与螺纹谷之间的垂直距离。

螺纹高度决定了螺纹的牢固程度，螺纹高度越大，螺纹越深入，连接越稳固。

4. 螺纹类型：螺纹可以分为内螺纹和外螺纹两种类型。

内螺纹是指螺纹孔的螺纹，外螺纹是指螺纹体的螺纹。

常见的螺纹类型有丝锥螺纹、米制螺纹、英制螺纹等。

5. 螺纹角度（Thread Angle）：螺纹角度是指螺纹体的螺纹斜率相对于轴线的夹角，一般为60度。

螺纹角度的选择会影响螺纹的牢固性和承载能力。

螺纹的参数在标准化设计和制造中起到重要的作用，不同的螺纹参数适用于不同的应用场景和需求。

正确选择和使用螺纹参数可
以确保螺纹的连接性能和可靠性。

3.1、螺纹的标记---普通螺纹
A、普通螺纹的代号用M表示 B、普通螺纹的公称直径相当于其大径，单位为mm C、当普通螺纹为粗牙时，螺距可不标出，而为细牙时则必须 标出. D、螺纹公差带代号，内螺纹用大写字母，外螺纹用小写字母 公差带代号由数字加字母表示( )，如7H、6g等，应特别指 出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代 号。 E、旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示) 三种。一般情况下，不标注螺纹旋合长度，其螺纹公差带 按中等旋合长度(N)确定。必要时，可加注旋合长度代号S 或L，如“M20-5g6g－L”。特殊需要时，可注明旋合长度 的数值，如“M20-5g6g－30”。
螺纹基本知识
2005-12-28
1、普通螺纹基本尺寸
1、普通螺纹基本尺寸
D1=D-2X5/8H; d1=d-2X5/8H; D2=D-2X3/8H; d2=d-2X3/8H; H= square root3/2P=0.866025404P
D---内螺纹大径; d---外螺纹大径; D2---内螺纹中径; d2---外螺纹中径; D1---内螺纹小径; d1---外螺纹小径; P---节距; H---原始三角形高度.
6、美制螺纹规格
UNC NO.1-64 NO.2-56 NO.3-48 NO.4-40 NO.5-40 NO.6-32 NO.8-32 NO.10-24 NO.12-24 1/4--20 UNF NO.0-80 NO.1-72 NO.2-64 NO.3-56 NO.4-48 NO.5-44 NO.6-40 NO.8-36 NO.10-32 NO.12-28 1/4--28 底孔尺寸 1.4 1.7 2 2.3 2.6 2.9 3.2 3.8 4.45 5.05 5.9 螺纹外径 0.0600 0.0730 0.0860 0.0990 0.1120 0.1250 0.1380 0.1640 0.1900 0.2160 0.2500 节 距

螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1. 5。

2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.08 25P,其中Ｄ为公称直径，Ｐ为螺距。

切削加工
通过切削刀具对材料进行切削 ，形成螺纹。这种方法精度高
，适用于批量生产。
滚压加工
利用滚压工具对材料进行滚压 ，形成螺纹。这种方法效率高
，适用于大批量生产。
挤压加工
通过挤压工具对材料进行挤压 ，形成螺纹。这种方法适用于
高强度材料的螺纹加工。
攻丝加工
利用丝锥对材料进行攻丝，形 成螺纹。这种方法适用于孔内
合格。
三针测量法
使用三根相同直径的量 针测量螺纹的中径，然 后根据量针直径和测量
值计算中径。
千分尺测量法
使用千分尺测量螺纹的 螺距、中径和顶径等参
数。
影像仪测量法
使用影像仪观察螺纹的 轮廓，通过测量和分析 轮廓数据来获取螺纹参
数。
04 螺纹的加工和制造
CHAPTER
螺纹的加工方法
01
02
03
04
应用
在各种机械、设备和工具 中广泛应用，如螺栓、螺 母、紧固件等。
梯形螺纹
定义
梯形螺纹是一种牙型为梯形的螺纹， 其牙侧角较大，主要用于传递扭矩。
应用
常用于各种传动机构，如蜗轮蜗杆、 丝杠等。
特征
梯形螺纹的牙顶和牙底均为矩形，牙 侧角为45°。
锯齿形螺纹
定义
锯齿形螺纹是一种牙型类 似锯齿的螺纹，主要用于 承受单向轴向力。
更换
当螺纹无法修复或维修成本过高时，应更换整个部件。选择合适的更换部件，并按照规 定的操作步骤进行更换。
谢谢
THANKS
在医疗器械领域中，螺纹被广泛应用 于各种医疗设备和器械的制造和装配。 例如，手术器械、牙科设备、植入物 等都离不开螺纹连接。
VS
由于医疗器械直接关系到人的生命健 康，因此对于螺纹的精度、卫生和安 全性等方面都有着非常高的要求。同 时，医疗器械领域的螺纹也需要具有 良好的耐腐蚀性和耐磨性，以确保长 期使用的稳定性和可靠性。

各种螺纹种类的介绍螺纹是机械设备中常见的连接方式之一，它可以将两个零件牢固地连接在一起。

螺纹的种类繁多，下面将为大家介绍几种常见的螺纹。

1.三角螺纹：三角螺纹是最常见的螺纹之一，它的横截面呈等边三角形，是由一个高度相等于两边长一半的正三角形旋转而成。

常见的三角螺纹有ISO螺纹、美国标准锥螺纹、美国标准圆螺纹等。

三角螺纹连接简单，牢固可靠，广泛应用于机械设备中。

2.矩形螺纹：矩形螺纹的横截面呈矩形形状，它的牙型是由两条平行的直线依次进行转换而成。

矩形螺纹的结构紧凑，能够承受较大的拉力，常见于一些需要承受较大压力的设备上。

3.三锥螺纹：三锥螺纹是由三个圆锥面集中在一起组成的螺纹，其特点是接触面积大，承载能力强。

三锥螺纹的牙型有JIS标准螺纹、BSP螺纹、NPT螺纹等。

它们在不同的国家和地区有不同的标准，主要用于管道连接和密封。

4.锥度螺纹：锥度螺纹是由一个螺旋上的圆锥面与一直线（作为螺纹轴心）相交而形成的。

常见的锥度螺纹有美国标准锥度螺纹、英国标准锥度螺纹和德国标准锥度螺纹等。

锥度螺纹广泛应用于管装置中，能够提供较好的密封性。

5.特殊螺纹：除了上述常见的螺纹外，还有一些特殊的螺纹。

例如，球螺纹是由一个圆锥面与一个半球面相交形成的，通常用于需要紧固和自由旋转的设备；双头螺纹是两头都带有内螺纹的螺纹，常用于连接两个具有相同内螺纹的零件。

总之，螺纹的种类繁多，每种螺纹都有自己的特点和适用范围。

在机械设计和制造过程中，我们需要根据具体要求选择合适的螺纹类型，以确保连接牢固、可靠。

管螺纹常见管螺纹：1.美制管螺纹（布氏螺纹）。

牙型角60°，单位为英寸。

NPT是National（American）Pipe Thread 的缩写，是圆锥管螺纹（内或外），锥度1:16。

NPSC是圆柱内螺纹。

用于北美地区，国标查阅GB/T12716-2002。

2.英制管螺纹（源于英国惠氏螺纹）。

BSP为英制管螺纹总体代号，但是分为三种BSPP、BSPT和BSPF。

BSPP（British Standard Pipe Parallel(Thread)）为英制圆柱管螺纹代号，只有内螺纹，相当于国内的55°圆柱(平行)管螺纹,即Rp（老代号为G）。

BSPT（British Standard Taper Pipe Thread)是英制圆锥管螺纹代号，螺纹具有1:16的锥度，相当于国内的55°圆锥管螺纹,即Rc（老代号为ZG）。

BSPF（British Standard Pipe Fine Hand Taps）为英制细牙管螺纹。

前面两者用于密封接合，后边一种用于一般的接合。

英制管螺纹多用于欧洲及英联邦国家（欧洲国家多用柱/锥管螺纹副），常用于水及煤气管行业，国标查阅GB/T7306-2000。

3.G是55°非螺纹密封管螺纹，属于惠氏螺纹家族。

标记为G代表圆柱螺纹。

国标查阅GB/T7307-2001。

管螺纹的标注1.密封管螺纹：圆柱内螺纹与圆锥外螺纹的标准GB/T7306.1-2000；圆锥内螺纹与圆锥外螺纹的标准GB/T7306.2-2000；（1）、圆锥外螺纹特征代号：与圆柱内螺纹配合（旋合）的圆锥外螺纹特征代号为：R1，如R13；与圆锥内螺纹配合（旋合）的圆锥外螺纹特征代号为：R2，如R23;（2）、圆锥内螺纹的特征代号为：Rc，如Rc3/4;圆柱内螺纹（55度管螺纹）的特征代号为：Rp,如Rp3/4。

（3）、内外管螺纹只有一种公差带代号，因此省略不标。

（4）、螺纹副：尺寸代号只注写一次。

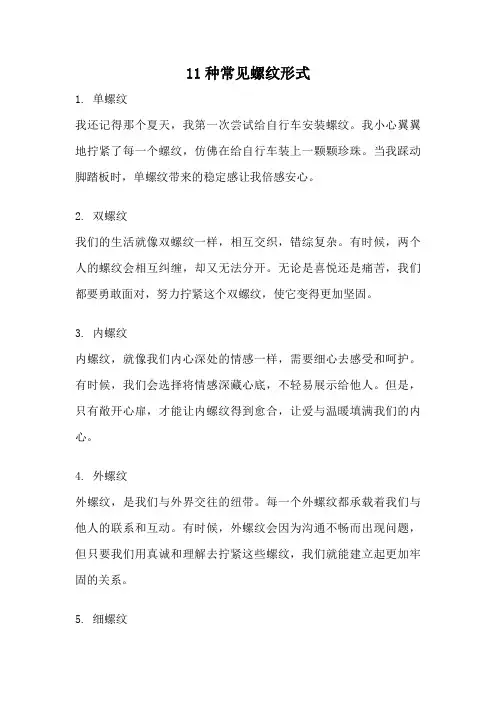

11种常见螺纹形式1. 单螺纹我还记得那个夏天，我第一次尝试给自行车安装螺纹。

我小心翼翼地拧紧了每一个螺纹，仿佛在给自行车装上一颗颗珍珠。

当我踩动脚踏板时，单螺纹带来的稳定感让我倍感安心。

2. 双螺纹我们的生活就像双螺纹一样，相互交织，错综复杂。

有时候，两个人的螺纹会相互纠缠，却又无法分开。

无论是喜悦还是痛苦，我们都要勇敢面对，努力拧紧这个双螺纹，使它变得更加坚固。

3. 内螺纹内螺纹，就像我们内心深处的情感一样，需要细心去感受和呵护。

有时候，我们会选择将情感深藏心底，不轻易展示给他人。

但是，只有敞开心扉，才能让内螺纹得到愈合，让爱与温暖填满我们的内心。

4. 外螺纹外螺纹，是我们与外界交往的纽带。

每一个外螺纹都承载着我们与他人的联系和互动。

有时候，外螺纹会因为沟通不畅而出现问题，但只要我们用真诚和理解去拧紧这些螺纹，我们就能建立起更加牢固的关系。

5. 细螺纹细螺纹，看似微小却有着无限的魅力。

它们细致入微，展现出我们生活中的点点滴滴。

我们身边的每一个人和事都有自己独特的细螺纹，只有用心去观察和感受，才能真正领略到生活的美好。

6. 粗螺纹粗螺纹，给人一种强大和稳定的感觉。

它们像是生活中的支点，让我们能够承受更多的压力和挑战。

无论是在工作中还是生活中，我们都需要拥有一颗坚强的心，才能在粗螺纹的帮助下迈向成功。

7. 正螺纹正螺纹，是生活中的积极向上。

它们向同一个方向扭转，给人一种稳定和前进的感觉。

我们每个人都希望自己的生活是正螺纹，不断向前，不断进步。

只有保持积极的心态，我们才能在人生的道路上走得更远。

8. 逆螺纹逆螺纹，与正螺纹相反，给人一种不安和混乱的感觉。

有时候，我们会遇到逆境和挫折，感觉无法前进。

但是，正如逆螺纹能够逆转方向一样，我们也需要保持乐观和坚持，扭转困境，重新找到前进的方向。

9. 倒螺纹倒螺纹，是生活中的一种颠倒。

它们与我们通常的认知不同，给人一种独特的感觉。

有时候，我们需要跳出常规思维，勇于尝试新的事物和新的方式。

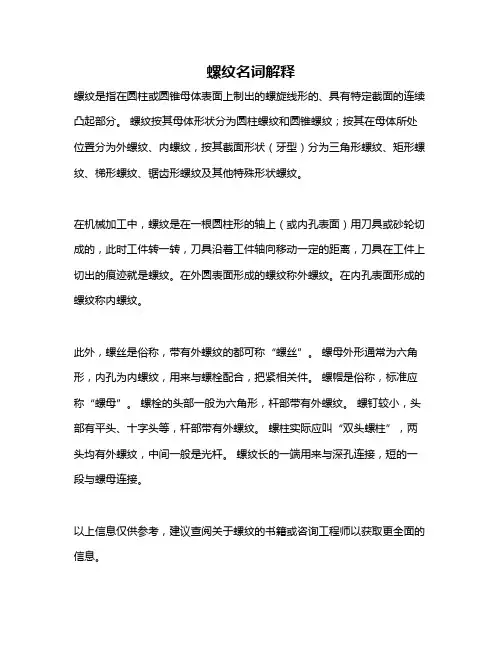

螺纹名词解释
螺纹是指在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。

螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。

在机械加工中，螺纹是在一根圆柱形的轴上（或内孔表面）用刀具或砂轮切成的，此时工件转一转，刀具沿着工件轴向移动一定的距离，刀具在工件上切出的痕迹就是螺纹。

在外圆表面形成的螺纹称外螺纹。

在内孔表面形成的螺纹称内螺纹。

此外，螺丝是俗称，带有外螺纹的都可称“螺丝”。

螺母外形通常为六角形，内孔为内螺纹，用来与螺栓配合，把紧相关件。

螺帽是俗称，标准应称“螺母”。

螺栓的头部一般为六角形，杆部带有外螺纹。

螺钉较小，头部有平头、十字头等，杆部带有外螺纹。

螺柱实际应叫“双头螺柱”，两头均有外螺纹，中间一般是光杆。

螺纹长的一端用来与深孔连接，短的一段与螺母连接。

以上信息仅供参考，建议查阅关于螺纹的书籍或咨询工程师以获取更全面的信息。

螺纹的结构螺纹是一种常见的结构形式，广泛应用于各个领域。

它具有独特的特点和重要的功能，对于机械工程、建筑工程以及其他相关领域都起到了重要的作用。

本文将从螺纹的定义、结构、应用以及优缺点等方面进行探讨。

一、螺纹的定义螺纹是指具有螺旋形状的线条，通常由螺旋线和间距组成。

它可以看作是一种圆周运动的直线投影，具有平行于轴线的特点。

螺纹的形状可以分为外螺纹和内螺纹两种，外螺纹位于螺栓或螺母的外部，内螺纹位于螺柱或螺母的内部。

二、螺纹的结构螺纹的结构由螺纹的几何形状和尺寸参数组成。

几何形状包括螺纹的螺旋线形状、螺纹的角度和螺纹的牙型等；尺寸参数包括螺纹的外径、内径、螺距和牙深等。

这些参数决定了螺纹的力学性能和使用特性。

三、螺纹的应用螺纹广泛应用于各个领域，特别是机械工程和建筑工程。

在机械工程中，螺纹常用于连接和固定零件，如螺栓和螺母的连接、螺旋传动和螺杆传动等。

在建筑工程中，螺纹用于固定建筑结构，如螺栓的连接、螺栓的锚固和螺栓的预应力等。

此外，螺纹还广泛应用于汽车制造、航空航天、电子设备等行业。

四、螺纹的优缺点螺纹具有许多优点，如连接可靠、安装方便、可重复使用和适应性强等。

它可以提供足够的连接强度，并且可以根据需要进行调整。

然而，螺纹也存在一些缺点，如容易损坏、安装和拆卸困难以及对工作环境要求较高等。

因此，在选择螺纹连接时需要综合考虑各种因素。

总结起来，螺纹作为一种常见的结构形式，在机械工程、建筑工程以及其他相关领域中起到了重要的作用。

它具有独特的特点和功能，在连接和固定零件、传动力和预应力等方面发挥着重要的作用。

然而，螺纹也存在一些缺点，需要综合考虑使用条件和要求。

因此，在实际应用中，需要根据具体情况选择合适的螺纹结构，并合理设计和使用，以确保其性能和可靠性。

螺纹的各种类型及其法与标注螺纹是一种常见的机械连接方式，在工业中广泛应用。

螺纹的类型繁多，不同类型的螺纹适用于不同的场景。

本文将介绍常见的螺纹类型及其标注法，以帮助读者更好地了解和使用螺纹。

一、螺纹类型1. 三角形螺纹三角形螺纹是最常见的螺纹类型，也是最简单的一种。

它具有等边三角形的截面形状，通常用于一些一般性的连接，如螺栓和螺母等。

2. 矩形螺纹矩形螺纹与三角形螺纹类似，但其截面形状呈矩形。

矩形螺纹由于其边缘分布更加均匀，具有更好的刚性和密封性能，广泛应用于一些高要求的连接领域。

3. 梯形螺纹梯形螺纹的截面形状呈梯形，其边缘分布更加平缓，适用于一些负载较大的连接。

梯形螺纹具有较高的精度要求，常见于汽车、机床等工业领域。

4. 锯齿螺纹锯齿螺纹也被称为斜面螺纹，其截面形状呈船底状，常用于一些需要快速拧紧和紧固的场合。

二、螺纹标注法1. UN标准螺纹UN标准螺纹是美国标准，广泛应用于机械工程和制造业。

其标注形式为“UN”加上螺纹直径和螺距，例如“UN 1/4-20”。

其中，“1/4”表示螺纹直径，单位为英寸；“20”表示每英寸螺纹的螺距。

2. ISO标准螺纹ISO标准螺纹是国际标准组织制定的标准，被广泛应用于全球范围内的工业领域。

其标注形式为“M”加上螺纹直径和螺距，例如“M6x1”。

其中，“6”表示螺纹直径，单位为毫米；“1”表示每毫米螺纹的螺距。

3. 通用螺纹标注法通用螺纹标注法通常用于一些特殊情况下，标注形式为“D”加上螺纹直径和螺距，例如“D10x1”。

其中，“10”表示螺纹直径，单位为毫米；“1”表示每毫米螺纹的螺距。

三、螺纹的法与标注1. 内螺纹法与标注对于内螺纹，法与标注与外螺纹类似，标注位置为螺纹孔的内表面。

常见的标注方法有直径符号“Ø”加上螺纹直径和螺距，例如“Ø10x1”。

需要注意的是，内螺纹的螺距是指两个相邻螺纹之间的距离。

2. 外螺纹法与标注对于外螺纹，法与标注较为简单直接，通常标注在螺纹柱面的外表面。

螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。

螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。

根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。

螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。

公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。

小径是螺纹的最小直径，通常与中径相等。

中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。

螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。

螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。

普通螺纹适用于一般传动和连接，如螺钉、螺母等。

特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。

螺纹的基础知识螺纹是机械制造中常见的一种连接形式，具有重要的作用。

本文将介绍螺纹的基础知识，包括螺纹的定义、分类、标注和应用等方面内容。

一、螺纹的定义螺纹是一种具有螺旋形状的结构，由螺纹山和螺纹谷组成。

螺纹分为内螺纹和外螺纹，内螺纹是指螺纹在孔内的形式，外螺纹是指螺纹在轴上的形式。

二、螺纹的分类根据螺纹的用途和形状，螺纹可以分为很多种类，常见的有三角形螺纹、梯形螺纹和圆弧形螺纹等。

其中，三角形螺纹是最常见的一种，具有较高的连接强度和密封性能。

三、螺纹的标注螺纹标注是描述螺纹的重要方式，常用的标注方法有两种，即直径制和公称直径制。

直径制是以螺纹的内径或外径作为标准，公称直径制是以螺纹的公称直径作为标准。

螺纹标注通常包括螺纹直径、螺距和螺纹类型等信息。

四、螺纹的应用螺纹广泛应用于机械制造、汽车制造、航空航天等领域。

在机械制造中，螺纹可以用于连接零件、调整间隙、传递力量等；在汽车制造中，螺纹用于连接发动机和其他部件，保证汽车的正常运行；在航空航天领域，螺纹用于连接飞机的结构件，确保飞机的安全性能。

五、螺纹的加工螺纹的加工通常有多种方法，包括车削、铣削、切割和磨削等。

其中，车削是最常用的螺纹加工方法，可以通过车床进行内外螺纹的加工；铣削适用于一些特殊形状的螺纹加工；切割适用于大批量螺纹的加工；磨削适用于高精度的螺纹加工。

六、螺纹的注意事项在进行螺纹加工时，需要注意以下几点。

首先，螺纹加工前需要进行合理的工艺规划，确保加工质量和效率；其次，在加工过程中，要根据螺纹的要求选择合适的工具和切削参数，以避免加工过程中产生的问题；最后，完成螺纹加工后，需要进行质量检验，确保螺纹的尺寸和形状满足要求。

螺纹是一种常见的连接形式，具有广泛的应用。

了解螺纹的基础知识对于机械制造行业的从业人员至关重要，只有掌握了螺纹的定义、分类、标注和加工等方面的内容，才能更好地应用于实际生产中，提高工作效率和质量水平。

螺纹的基本三要素
螺纹的基本三要素是螺纹的牙型、大径和螺距。

1. 牙型：牙型是指螺纹的形状，常见的牙型有三角形、梯形、矩形等。

不同的牙型适用于不同的应用场景，例如，三角形牙型通常用于紧固和连接，而梯形牙型则常用于传动。

2. 大径：大径是指螺纹的外径，也就是螺纹的最大直径。

大径的大小决定了螺纹的尺寸和强度，同时也影响了螺纹的承载能力和适用范围。

3. 螺距：螺距是指螺纹上相邻两个牙之间的距离。

螺距的大小会影响螺纹的自锁性能、传动效率和拧紧力矩。

较小的螺距会产生较大的自锁力，但传动效率较低；较大的螺距则会提高传动效率，但自锁力可能会降低。

这三个要素相互影响，共同决定了螺纹的特性和应用。

在设计和使用螺纹时，需要根据具体需求选择合适的牙型、大径和螺距，以确保螺纹能够满足所需的功能和性能要求。

希望以上解释对你有所帮助！如果你对螺纹的其他方面还有疑问，欢迎继续提问。

螺纹的基本知识
螺纹是指在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同断面的连续凸起和沟槽。

生产实际中加工螺纹有多种方法，图2为在圆柱表面上车削螺纹的过程。

在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。

一、螺纹的结构要素（摘自GB/T14791，圆柱螺纹）
（1）螺纹牙型：在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。

（2）大径、中径、小径
（3）线数：圆柱端面上螺纹的数目，用n表示。

沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹，为多线螺纹，（4）螺距和导程：。

螺距（代号：P）：相邻两牙中径线上对应两点间的轴向距离。

导程（代号：Ph）：螺旋线形成的螺纹上的相邻两牙，在中径线上对应两点间的轴向距离。

对于单线螺纹，螺距= 导程，
对于多线螺纹，螺距= 导程/线数。

（5）旋向：
顺时针旋转时旋入的螺纹，称为右旋螺纹
逆时针旋转时旋入的螺纹，称为左旋螺纹。
