直流电动机调速系统模糊控制仿真

基于模糊PID算法的双闭环直流调速系统仿真研究摘要直流电机广泛应用于工业自动化领域，在许多工业过程中扮演着重要的角色。

为了实现对直流电机的精确控制，双闭环调速系统被广泛采用。

本文提出了基于模糊PID算法的双闭环直流调速系统，并通过仿真研究进行验证。

仿真结果表明，该算法能够有效地提高直流电机调速系统的动态性能和稳定性。

关键词：直流电机，双闭环调速系统，模糊PID算法，仿真研究1.引言直流电机具有结构简单、启动电流小、调速范围广等优点，在工业控制中得到了广泛的应用。

双闭环调速系统是一种常用的直流电机控制方法，通过两个闭环控制器实现对电流和转速的控制，提高了控制系统的精确性和稳定性。

然而，传统的双闭环调速系统存在一些问题，如参数调整困难、响应速度较慢等。

因此，本文提出了基于模糊PID算法的双闭环直流调速系统。

2.双闭环直流调速系统结构双闭环直流调速系统包括了电流环和速度环两个控制环路。

电流环负责控制电机的电流，速度环负责控制电机的转速。

两个环路通过PI调节器连接，形成闭环控制系统。

3.基于模糊PID算法的双闭环直流调速系统设计模糊PID算法是PID算法的一种改进方法，将模糊控制理论引入到PID控制中，通过模糊化输入和输出变量，建立模糊规则库，利用模糊推理机制完成控制。

本文将模糊PID算法应用于双闭环直流调速系统中。

4.仿真研究在Matlab/Simulink环境下进行双闭环直流调速系统的仿真研究。

首先，建立系统的数学模型，包括电机的电流方程和速度方程。

然后，根据数学模型，设计模糊PID控制器，并设置合适的控制参数。

最后，进行仿真实验，对比分析不同控制算法在系统动态响应、稳态误差等方面的性能差异。

5.仿真结果与分析通过仿真实验，得到了基于模糊PID算法的双闭环直流调速系统的性能数据。

对比分析表明，采用模糊PID算法的控制器能够有效地提高系统的动态性能和稳定性，减小了调试的难度。

6.结论本文提出了基于模糊PID算法的双闭环直流调速系统，并进行了仿真研究。

第16期2023年8月无线互联科技Wireless Internet TechnologyNo.16August,2023基金项目:山西大同大学研究生教育创新项目;项目编号:21CX20㊂2020年大同市科技计划项目;项目编号:2020021㊂2021年大同市农业农村局院校合作科研项目;项目编号:DT YXHZ 202104㊂作者简介:赵政宏(1998 ),男,山西忻州人,硕士研究生;研究方向:机器人设计㊂∗通信作者:乔栋(1981 ),男,山西灵丘人,硕士,教授;研究方向:智能机器人㊂基于模糊PID 的直流电机控制系统设计与仿真赵政宏1,乔㊀栋2∗,董志民1,朱守建1,赵㊀杰1,李博文1(1.山西大同大学煤炭工程学院,山西大同037009;2.山西大同大学建筑与测绘工程学院,山西大同037009)摘要:文章根据PID 调速系统的不足之处,并以此为基础设计了一种模糊双闭环调速系统㊂文章通过软件Simulink 进行仿真并验证了系统的可靠性,同时通过MATLAB 的模糊工具箱实现对模糊控制器的设计㊂通过对比分析PID 和模糊PID 调速的性能指标,模糊PID 调速系统在响应速度㊁超调大小以及应对干扰的能力方面均更胜一筹㊂关键词:模糊PID ;双闭环调速系统;MATLAB ;Simulink 中图分类号:TP273㊀㊀文献标志码:A0㊀引言㊀㊀直流电机在实际工作中,电机系统的数学模型不能很准确地表达出来,因此,传统的PID 对此实现控制的适应性很差㊂模糊控制具有鲁棒性强和适应性强的优点,并且抗干扰能力也优于传统PID 控制[1]㊂基于上述问题,本文利用模糊控制与传统控制相结合的方式,其中,模糊控制对参数的实时调整能较大程度地解决问题,提升品质的同时也能提高精度,并且更加稳定,能使直流电机工作响应速度加快,并且时间和超调也大大缩减㊂1㊀控制系统数学模型1.1㊀系统结构㊀㊀模糊控制器㊁电流反馈㊁电压反馈㊁驱动电路构成了模糊PID 直流电机控制系统,如图1所示㊂直流电动机的数学模型如下,其动态电压方程为:U d (t )=L di d (t )dt+Ri d (t )+E (1)其中,U d (t )表示电枢电压;i d (t )表示电枢电流;L ㊁E ㊁R 分别表示电枢电流㊁反电动势和回路电阻㊂T e (t )-T L (t )=GD 2375dndt(2)式中,T e (t )为电磁转矩;T L (t )设为负载转矩;GD 2设为飞轮惯量㊂因此:E =C e n (3)T e =C mi d (4)其中,C e 表示反电动势系数;C m 表示电磁转矩系数㊂图1㊀控制系统结构综上,直流电动机的电压方程和动力学方程可表示为:u d (t )-E =R i d(t )+T 1di d (t )dt éëêêùûúú(5)i d (t )-i dI (t )=T m R dEdt(6)T I =L R(7)T m =GD 2R 375C e C m(8)式中,i dI 为负载电流;T m ㊁T I 分别为电力拖动系统机电时间常数㊁电枢回路电磁时间常数㊂1.2㊀双闭环系统仿真㊀㊀反馈系统中,多环系统就是核心闭环数大于1的系统㊂本文介绍3种常见类型,其中,双闭环调速系统是最典型的代表㊂1.2.1㊀带电流变化率内环系统㊀㊀为了让电机在开关瞬间速度更快,且电流快速改变,此时需要增加电流变化率环进行调整,使之能保持最大变化率且电流变化率不会过高,这样能使电流波形更接近于理想状态,从而形成三环调速系统,即转速㊁电流和电流变化率的三者组合㊂1.2.2㊀带电压内环的三环调速系统㊀㊀与上文所述带电流变化率内环系统相同,带电压内环系统可以提高负载扰动与动态跟随性能,但是效果不好㊂而在抗电网电压扰动方面,电压环调节更快,电流环远不及电压环㊂双闭环调速系统动态结构如图2所示㊂图2㊀双闭环调速系统的动态结构1.2.3㊀双闭环调速系统㊀㊀若使用转速电流调整,则其动态跟随性能和抗扰性能都会大大改善㊂如果传递函数能在内环自动修改,则大大增加了外环的控制能力,提高系统各个方面的性能,并且可以抑制电网与电压产生的波动㊂2㊀模糊PID 控制器设计2.1㊀模糊控制原理㊀㊀模糊控制即模糊逻辑控制,主要是采用模糊理论和语言变量的方法,再通过逻辑推理来完成[2]㊂模糊控制器首先模糊化,其次进行模糊推理,最后将模糊信息变成精确量㊂模糊化主要指精确量的模糊化,将语言变量用模糊数来表示㊂模糊推理是指使用模糊规则来计算得到其中的模糊关系[3]㊂模糊控制原理如图3所示㊂图3㊀模糊控制原理㊀㊀模糊控制系统有以下特殊之处:(1)无需建立精确的数学模型,根据控制经验采用模糊语言控制规则去实现,所以在设计方面更加趋向简单化,应用方便㊂(2)现实应用中,对于控制规则的获取比较简单,即更容易对其实现语言控制㊂不仅如此,对于难以获取的动态数学模型依旧能得心应手㊂因而模糊控制系统在现代工业化生产过程当中具有很强的实用性㊂(3)独立性高,尤其在语言控制规则方面,能够利用控制规律中藕断丝连的关系设计出比普通方法更为优异的方案㊂㊀㊀(4)模糊控制主要是控制语言规则再加上实际的控制要求㊂这可以将控制过程变得更加精确化,同时提高系统的控制能力㊂(5)鲁棒性强,对于外在因素的影响,其内部波动更小,更加适合在非线性㊁时滞后系统中应用㊂2.2㊀模糊控制器的设计㊀㊀模糊控制器是直流电机调速模糊控制系统最重要的部分,也是本文的中心设计㊂控制模糊控制器的步骤为:首先模糊化输入的变量值,其次通过模糊决策,应用模糊规则推导出控制量,最后再通过解模糊将模糊量变为精确值应用到控制系统中㊂本文是双闭环控制系统,内流环使用传统PID控制器,外流环使用模糊PID实时调节,采用将转速偏差以及偏差的微分作为输入量,分别为E㊁EC㊂其中,最重要的就是模糊推理部分,主要分为3个步骤:模糊化㊁模糊的逻辑推理㊁精准结果㊂(1)模糊化㊂输入的数字变量变成模糊集后通过隶属度函数进行实现㊂对任意的输入量,大于0的隶属度函数模糊集不能少于1个,这样做的好处就是任何输入量都有唯一的模糊集㊂(2)模糊的逻辑推理㊂首先进行模糊判断,其次利用模糊语言规则,最终得到结果㊂(3)精准结果㊂通过精确化计算,利用模糊推理得到同类元素㊂但是在现实中,需要将得到的模糊输入量转换成精确值才能实现驱动㊂得到精确值的过程即为反模糊化㊂直流电机模糊控制调速系统的设计步骤如下:(1)依据现实需要,明确结构㊂(2)明确输入和输出变量的模糊集和论域及其隶属度㊂(3)明确控制的规则㊂(4)明确模糊的关系及矩阵㊂3　直流调速模糊控制系统仿真3.1㊀仿真模型的建立㊀㊀直流电机系统将电压U㊁电枢电流i及电机的转速ω作为状态变量,可以得知其状态空间方程为:I dd id t=-iR-Kbω+U(9) J dωdt=Kmi-K fω-T d(10)利用MATLAB中的Simulink模块建立直流电机模型,如图4所示㊂图4㊀直流电机模型㊀㊀直流电机模型参数为:K f=0.2kg㊃m2/s,L=0.5H, J=1.2kg㊃m2,K m=K b=0.2N㊃m/A,R=2.0Ω㊂3.2㊀模糊控制器的设计㊀㊀传统PID的控制精度主要取决于3个参数:比例㊁积分㊁微分㊂其中,比例控制为加快系统响应,但是如果比例系数过大会造成系统不稳定㊂积分控制为消除误差,使得系统趋于稳定㊂微分控制的作用为超前调节㊂模糊PID则是通过模糊规则得出这3个参数,利用传感器获取当前值与期望值的偏差e以及偏差变化率ec,并将其作为输入量,输入模糊控制系统,再根据实际情况对这3个参数进行修正,使得控制系统的各项性能得以提高㊂模糊控制器的结构如图5所示㊂将误差e及误差变化率ec作为输入变量,输入模糊控制器进行模糊化㊂然后系统根据误差及误差变化率实时动态地调整PID的3个控制参数,做到紧密控制,这与传统PID只有固定的3个参数有本质的不同㊂通过大量调试,本文得到如表1 3所示的3个模糊规则表㊂图5㊀模糊控制器的结构表1㊀ΔK p的模糊规则eec NB NM NS0PS PM PB NB PB PB PM PM PS00NM PB PB PM PM PS0NS NS PM PM PM PS0NS NS 0PM PM PS0NS NM NM PS PS PS0NS NS NM NMPM PS0NS NM NM NM NB PB00NM NM NM NB NB表2㊀ΔK i的模糊规则eec NB NM NS0PS PM PB NB NB NB NM NM NS00 NM NB NB NM NS NS00 NS NB NM NS NS0PS PS 0NM NM NS0PS PM PM PS NM NS0PS PS PM PB PM00PS PS PM PB PB PB00PS PM PM PB PB表3㊀ΔK d的模糊规则eec NB NM NS0PS PMPB NBPS NS NB NB NB NM PS NM PS NS NB NM NM NS0 NS0NS NM NM NS NS0 00NS NS NS NS NS0 PS0000Z0Z00 PM PB NS PS PS PS PS PB PB PB PM PM PM PS PS PB ㊀㊀利用MATLAB软件中的模糊工具箱进行编辑㊂如图6 7所示㊂利用Simulink模块建立模糊PID控制系统如图8所示㊂图6㊀确定输入输出变量图7㊀确定规则图8㊀模糊PID 控制系统3.3㊀仿真分析㊀㊀对于模糊PID 以及传统PID 建立仿真模型如图9所示,两者的比较如图10所示㊂经过对模糊PID 与传统PID 的对比可以得出,模糊PID 更具有优势,在响应时间方面,模糊PID 比传统PID 提前3s 左右;在超调量方面,通过对比模糊㊀㊀PID 和传统PID 的波峰,得出模糊PID 相较于传统PID 有着较小的超调量;在稳定性方面,由于模糊PID 的曲线达到稳态的时间小于传统PID,说明模糊PID 的稳定性更好㊂基于这些性能的对比,可知模糊PID 的调节性能在各方面强于传统PID㊂图9㊀传统PID 与模糊PID 的Simulink 仿真图10㊀传统PID与模糊PID的比较4㊀结语㊀㊀本文将模糊控制的基本原理与直流电机双闭环调速系统组合在一起㊂通过MATLAB的Simulink模块对调速系统进行仿真验证,并且与传统PI调速方法进行比较,得出模糊PID双闭环调速系统相较于传统方式有着更为优越的性能㊂参考文献[1]高宇轩.模糊PID气动仿人柔性手指位姿控制系统设计[D].哈尔滨:哈尔滨商业大学,2021.[2]乔林,刘颖,胡畔,等.基于遗传算法与模糊PID 复合控制的电机调速研究[J].微电机,2021(7): 92-98.[3]李亿发.血管介入手术机器人主从同步控制研究[D].北京:北京邮电大学,2021.[4]罗秋华,杨敏,马竹樵,等.小型直流电机建模及其模糊PID控制分析[J].现代工业经济和信息化, 2021(5):112-113,117.[5]闫鹏,周文,胡雪凯,等.基于模糊PI的电动汽车无刷直流电机控制系统研究[J].河北电力技术,2021 (6):5-9,30.[6]刘春华,谢宗安.模糊控制调速系统性能研究[J].贵州工业大学学报(自然科学版),2002(3): 39-44.(编辑㊀王雪芬)Design and simulation of DC motor control system based on fuzzy PIDZhao Zhenghong1Qiao Dong2∗Dong Zhimin1Zhu Shoujian1Zhao Jie1Li Bowen11.College of Coal Engineering Shanxi Datong University Datong037009 China2.College of Architecture and Geomatics Engineering Shanxi Datong University Datong037009 ChinaAbstract According to the shortcomings of PID speed regulation system a fuzzy double closed-loop speed regulation system is designed.Simulink is used to simulate and verify the reliability.At the same time the fuzzy controller is designed through the fuzzy toolbox of MATLAB.Finally the performance indexes of PID and fuzzy PID speed regulation are compared and analyzed.It is concluded that the fuzzy PID speed regulation system is better in response speed overshoot and the ability to deal with interference.Key words fuzzy PID double closed loop speed regulation system MATLAB Simulink。

无刷直流电机模糊PI控制系统建模与仿真摘要：从无刷直流电机（bldcm）的工作原理和结构出发，在分析了bldcm数学模型的基础上，采用模块化方法，在matlab/simulink 中建立了bldcm 转速、电流双闭环控制系统模型。

利用该模型进行了电机动静态性能的仿真研究，仿真结果与理论分析一致，表明该方法建立的bldcm控制系统仿真模型合理、有效。

该模型简单、直观、参数易于修改和替换，可方便地用于其他控制算法仿真研究。

关键词：无刷直流电机；matlab/simulink；双闭环控制系统模型；仿真模型随着新型永磁材料、自动控制技术、电力电子技术以及电子技术的迅速发展，无刷直流电机(bldcm)也随之发展起来并已成熟为一种新型的机电一体化设备，它是现代工业设备中重要的运动部件。

无刷直流电机采用电子换相器替代直流电机的机械换向器，实现直流到交流的逆变，采用位置传感器控制绕组电流的切换，既保持了直流电机的良好调速特性，又具有交流电机结构简单、运行可靠、维护方便的特点。

bldcm以体积小、速度高、可靠性好等优点广泛地应用于航空航天、机器人、电动汽车、仪器仪表、家用电器以及数控装置等领域［1］。

近年来，无刷直流电机的应用领域不断扩大，其控制系统的要求也随之越来越高。

无刷直流电机控制系统设计的过程中，为了缩短设计周期、降低研究成本和风险，通常先采用计算机仿真技术，建立无刷直流电机控制系统的仿真模型，分析电机转速、转矩等参数变化情况，研究整个电机系统的各类定量关系, 提取设计、分析和调试电机及其驱动系统所需数据，施加不同的控制算法以寻求最佳参数，有效地节省控制系统设计时间，加快了实际系统设计和调试的进程［2］。

1无刷直流电机的数学模型由于无刷直流电机的气隙磁场、反电动势以及电流是非正弦的，因此，采用直、交轴坐标变换已不是有效的分析方法。

而在分析和仿真bldcm控制系统时，直接利用电机原有的相变量来建立数学模型却比较方便，又能获得较准确的结果。

基于模糊PID算法的双闭环直流调速系统仿真研究摘要：双闭环直流调速系统是一种常见的电机调速系统，模糊PID算法是一种在传统PID算法基础上加入模糊控制的方法。

本文针对双闭环直流调速系统，采用模糊PID算法进行仿真研究，通过对比传统PID算法与模糊PID算法在不同工况下的调速性能以及稳定性，验证模糊PID算法的优越性。

研究结果表明，模糊PID算法在双闭环直流调速系统中具有更好的性能和稳定性。

关键词：双闭环直流调速系统，模糊PID算法，仿真研究1.引言直流电机调速系统广泛应用于工业生产中，对调速系统的性能和稳定性有较高要求。

传统PID算法在调速系统中被广泛使用，但是对于非线性、时变等复杂系统，PID算法的性能存在一定的限制。

为了提高调速系统的性能和稳定性，研究人员提出了模糊PID算法。

2.双闭环直流调速系统模型双闭环直流调速系统包括速度环和电流环两个闭环系统，速度环通过对电机电压进行调节来控制电机的转速，电流环通过对电机电流进行调节来控制电机的负载。

双闭环直流调速系统模型的数学表达式为：速度环：\[u_1(s) = K_{p1}E(s) + K_{i1}\int E(s)ds +K_{d1}\frac{dE(s)}{ds}\]电流环：\[u_2(s) = K_{p2}I(s) + K_{i2}\int I(s)ds +K_{d2}\frac{dI(s)}{ds}\]其中，\(u_1(s)\)和\(u_2(s)\)分别为输出控制信号，\(E(s)\)和\(I(s)\)分别为速度误差和电流误差，\(K_{p1}\)，\(K_{p2}\)等为PID 控制器的参数。

3.模糊PID算法原理模糊PID算法是在传统PID算法的基础上加入模糊控制的方法，通过模糊化、规则库和解模糊化三个步骤实现模糊PID控制。

模糊化将输入和输出变量转换为模糊集合，规则库定义了不同输入与输出之间的关系，解模糊化将模糊集合转换为具体的输出值。

基于模糊控制的直流电机调速系统研究直流电机广泛应用在工程领域中，因其结构简单、容易传动，而且不需要高压力，能量损失小，控制方便等特点，特别是在自动化控制的领域中，被广泛应用。

直流电机控制的关键是调速控制。

在传统的调速系统中，常使用PID控制器。

但是PID控制器在实际应用中存在着参数难以调节和多变量控制问题，其调节参数和响应速度都比较缓慢，控制精度也不高。

因此，一种更先进的控制方法是模糊控制。

模糊控制作为一种新兴的控制方法，其基本思想是将自然语言中含有模糊性的描述通过量化的方式转换成一定的数学模型，然后利用模型对以前经验进行归纳和总结，来实现控制。

模糊控制将实际工程领域的控制对象和控制系统进行了有效的集成，能够有效地克服常规控制策略中的不足，并取得良好的控制效果。

本文的研究对象是基于模糊控制的直流电机调速系统。

文章分为以下几个章节：一、直流电机调速原理与方法在直流电机调速中，电源电压和电机负载通常是一个不确定的变量，所以我们需要一个能够自适应负载变化的控制器。

PID控制器是传统的调速控制器，但由于其参数难以调节和多变量控制问题，所以模糊控制逐渐被应用和发展。

二、模糊逻辑控制器设计模糊逻辑控制器的设计需要包括输入变量、输出变量、模糊化、规则库、推理机和解模糊等几个方面。

其中，输入变量有直流电机速度误差和误差变化率两个量；输出变量为直流电机控制信号。

将输入量通过模糊化变为隶属度函数，再针对性地选择规则库和隶属度函数，使用Min-Max合成或Mamdani合成等模糊推理方法，输出的模糊控制信号最终以解模糊过程得到实际控制信号。

三、模型运行仿真结果分析在模型仿真中，我们设置调速速度范围并进行仿真验证。

通过对仿真的结果进行分析，可以发现，模糊控制具有优秀的实时性和适应性，能够更快地控制电机转速，并且具有较高的控制精度和鲁棒性。

四、模型参数优化模糊逻辑控制器的优化需要对隶属函数、规则库、推理方法和解模糊方法等方面进行研究。

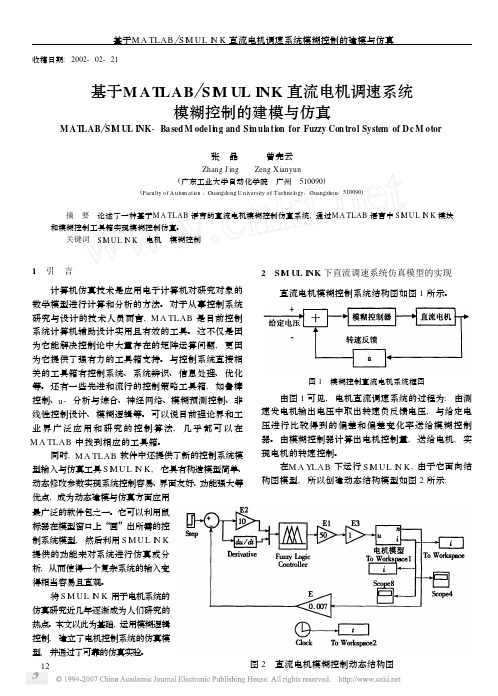

收稿日期:2002-02-21图2　直流电机模糊控制动态结构图基于M AT LAB SI M UL INK 直流电机调速系统模糊控制的建模与仿真M AT LAB SI M UL INK -Based M odeli n g and Si m ulation for Fuzzy Con trol Systemof D c M otor张　晶 曾宪云Zhang J ing Zeng X ianyun(广东工业大学自动化学院　广州　510090)(Faculty of A utom ati on ,Guangdong U niversity of Techno l ogy ,Guangzhou ,510090)摘　要　论述了一种基于M A TLAB 语言的直流电机模糊控制仿真系统,通过M A TLAB 语言中S I M UL I N K 模块和模糊控制工具箱实现模糊控制仿真。

关键词　S I M UL I N K 电机　模糊控制1　引　言计算机仿真技术是应用电子计算机对研究对象的数学模型进行计算和分析的方法。

对于从事控制系统研究与设计的技术人员而言,M A TLAB 是目前控制系统计算机辅助设计实用且有效的工具。

这不仅是因为它能解决控制论中大量存在的矩阵运算问题,更因为它提供了强有力的工具箱支持。

与控制系统直接相关的工具箱有控制系统、系统辨识、信息处理、优化等。

还有一些先进和流行的控制策略工具箱,如鲁棒控制、u -分析与综合、神经网络、模糊预测控制、非线性控制设计、模糊逻辑等。

可以说目前理论界和工业界广泛应用和研究的控制算法,几乎都可以在M A TLAB 中找到相应的工具箱。

同时,M A TLAB 软件中还提供了新的控制系统模型输入与仿真工具S I M U L I N K ,它具有构造模型简单、动态修改参数实现系统控制容易、界面友好、功能强大等优点,成为动态建模与仿真方面应用最广泛的软件包之一。

它可以利用鼠标器在模型窗口上“画”出所需的控制系统模型,然后利用S I M U LI N K 提供的功能来对系统进行仿真或分析,从而使得一个复杂系统的输入变得相当容易且直观。

摘要无刷直流电动机是电力电子技术、微电子技术和永磁材料技术相结合的一种新型电动机。

无刷直流电动机具有体积小、运行可靠、控制相对简单等特点。

目前，无刷直流电机正在快速发展。

尤其是在家用电器、精密仪器、电梯控制等领域，无刷直流电动机都获得了很多成功应用。

本文详细的介绍了无刷直流电机的组成、基本原理和数学模型。

介绍了简单模糊控制器的设计过程。

通过分析MATLAB中“ac7_example”模型，利用Simulink 工具箱搭建模糊控制器，采用模糊控制法对无刷直流电机进行调速。

实现了无刷直流电机的模糊控制系统的计算机仿真。

结果表明，该模糊控制器结构简单、易于实现，能够基本满足系统的性能要求。

关键词：无刷直流电机；模糊控制；Matlab；SimulinkABSTRACTBrushless DC motor is the electric power and electronic technology, microelectronic technology and permanent magnet material technology is combined with a novel motor. Brushless DC motor has the advantages of small volume, reliable operation, control of relatively simple features such as. At present, brushless DC motor are rapid development. Especially in household appliances, precision instruments, elevator control and other fields, brushless DC motors have gained a lot of successful application.This paper introduces the brushless DC motor of the composition, basic principle and mathematical model. Introduction of simple fuzzy controller design process. Through the analysis of the MATLAB "ac7_example" model, the use of Simulink toolbox to build the fuzzy controller, the fuzzy control method of Brushless DC motor speed control. Realization of Brushless DC motor fuzzy control system computer simulation. The results show that, the fuzzy controller has the advantages of simple structure, easy to implement, can basically meet the system performance requirements.Key words:Brushless DC motor；fuzzy control；Matlab；Simulink目录第一章绪论 (1)一、课题背景 (1)二、无刷直流电机的发展历程 (1)三、无刷直流电机的结构特点 (2)四、无刷直流电机的应用 (2)五、主要研究内容 (3)第二章无刷直流电机的基本原理 (4)第一节无刷直流电机的基本组成 (4)第二节无刷直流电机的工作原理 (6)第三节无刷直流电机的数学模型 (7)第三章模糊控制仿真设计 (10)第一节模糊控制 (10)第二节Matlab简介 (12)第三节Simulink组件介绍 (12)第四节典型模糊控制设计 (13)第五节无刷直流电机系统的稳定性分析 (17)第四章无刷直流电机的糊控制仿真 (19)第一节无刷直流电机调速系统模型 (19)第二节无刷直流电机的模糊控制设计 (22)结论 (28)参考文献 (29)致谢 (30)第一章绪论一、课题背景无刷直流电机是一种把控制装置和电机本体结合在一起的机电一体化设备，它具有高效率，高功率，高可靠性等优点。

自适应模糊PID控制的无刷直流电机及仿真分析文章通过对于自适应模糊PID控制的无刷直流电机和仿真技术进行了全面的分析，并且根据相关的理论基础建设了永磁无刷直流电机的相关数学模型，并且通过这个数学模型来转换成为电流双闭环调速控制系统。

通过对于PWM进行的调节来达到转矩脉动减少的条件，从而保证模糊控制器与PID控制器能够各自适应相互之间的因子结合方式，并且通过自调节控制参数来不断完善PID控制器的相关理论功能。

进一步提高PID的操控精度，而且还能够将MATLAB中的Fuzzy Toolbox和SIM ULINK以及Power SystemBlockset进行有机会结合，从而适应模糊PID控制的自适应，进一步提高了控制系统的准确度。

通过PID与控制器之间的计算仿真，能够进一步使该方法得到比较有效的精度控制。

标签：模糊控制；自适应PID控制器；无刷直流电机；调速系统永磁无刷直流电动机通常简称为BLDCM，主要的工作原理就是通过电子变换器或者逆变器来使得直流电动机替代机械换向器，从而进一步完成直流转换成为逆流的逆变过程。

通过将位置传感器的控制绕组电流进行不断地切换与控制，进一步使无刷直流电动机能够保证良好的电机控制与动静相关调速的功能，而且还会避免有刷结构存在的固有缺陷。

无刷直流电动机因为具有体积小、效率高、控制力强、操作简单、使用便捷的特点，能够在伺服系统中得到比较广泛的应用，并且永磁无刷直流电动机的工作系统主要是1台自控制永磁同步电动机的调频系统。

这样就能够保证与普通的变频交流控制器有所区别。

而且永磁无刷直流电动机主要是一个多变量、强耦合、非线性、多变化的复杂结构。

这样就使得无刷直流电动机要远比普通直流无刷电动机复杂。

目前在国外对于永磁无刷直流电动机进行了很多方面的专业研究，并且提出了很多的观点。

文章通过对于无刷直流电动机的自模糊PID控制来与其他方面的模糊控制进行了模糊推理与信息处理工作，并且进一步增添了人工智能在線学习的功能，从而保证了能够有效的控制系统的非线性或者不确定的因素。

直流电机调速仿真报告1. 背景直流电机是一种常见的电动机类型，广泛应用于工业生产和家庭设备中。

在实际应用中，为了满足不同工况下的需求，需要对直流电机进行调速控制。

调速控制可以实现电机转速的精确控制，提高系统的稳定性和效率。

本报告旨在通过Matlab仿真分析直流电机调速控制系统，在理论与实践结合的基础上，提出相应的建议。

2. 分析2.1 直流电机调速原理直流电机调速原理主要基于改变电源的电压或者改变外加负载来实现对电机转速的控制。

常见的直流电机调速方法有：•电压调制法：通过改变直流电源的输出电压来改变转矩和转速；•变阻器分压法：通过改变外接阻值来改变转矩和转速；•变极数法：通过改变励磁回路中串联或并联的励磁线圈数目来改变转矩和转速；•PWM调制法：通过脉冲宽度调制技术来控制输入给定功率。

2.2 直流电机调速控制系统直流电机调速控制系统由电源、电机、传感器、控制器和负载组成。

其中，传感器用于测量电机的转速和位置，控制器根据测量值计算出合适的控制信号，通过电源提供给电机。

负载则影响电机的转速和转矩。

常见的直流电机调速控制方法有：•比例积分（PI）控制：根据误差信号进行比例和积分运算，生成合适的输出信号；•模糊控制：基于模糊推理原理，根据输入变量和规则库生成输出信号；•自适应控制：根据系统动态特性自动调整参数以实现最优性能。

2.3 仿真建模与参数设置本次仿真采用Matlab/Simulink软件进行建模与仿真。

首先需要确定直流电机的基本参数，如额定功率、额定转速、额定电压等。

然后根据实际情况设置仿真模型中的参数。

本次仿真设置了一个基于PWM调制法的直流电机调速系统模型。

具体参数如下：•额定功率：100W•额定转速：1500rpm•额定电压：220V•PWM调制频率：1kHz•控制器采样周期：0.01s3. 结果与分析3.1 仿真结果展示在进行仿真之后，我们得到了直流电机调速系统的仿真结果。

以下是部分结果的展示：•转速曲线图：•转矩曲线图：3.2 结果分析根据仿真结果，可以对直流电机调速系统进行分析。

直流电动机调速系统模糊控制的仿真作者：曾贵娥崔晓来源：《电子技术与软件工程》2018年第24期摘要直流电动机由于具有良好的起动性能和调速性能，在一些比较特殊的行业中能够体现出显著的优越性，因此而被广泛应用。

文章主要研究了双闭环直流电动机的调速系统模糊控制，分析其模型的构建以及设计要点，并且针对仿真所得出的研究结果，做出具体分析，可以发现，是模糊控制器确实能够在直流电动机的速度变化和数值调整等方面做到有效管理。

【关键词】直流电动机调速系统模糊控制仿真研究现阶段，在直流电动机的实际使用过程中，由于各个行业对于其性能的要求不同，作为一种非固定性的控制对象，其运行状态的影响因素较多，出于控制和调节的要求，原有的控制系统不能做到实时掌握电动机的工作状态参数变化情况，往往会导致调节性能较差，从而无法满足部分行业对于使用的经历要求，不能做到第一时间响应相关指令，所呈现出的效果较差。

而模糊控制作为一种当今社会较为常见的智能化、自动化控制方式，对于被控制对象的精准度要求不高，因此，在这一情况下较为适用，本次研究主要就是针对直流电动机的调速系统做仿真研究，探讨模糊控制的方式是否能够起到预期作用。

1双闭环调速系统的模糊控制1.1调速系统的模糊控制模型根据经典模式下较为常见的直流电动机双闭环调速系统来说，其结构特征较为明显，为了起到更好的控制效果，对于系统的构成必须有一个清楚的了解，结合多方面因素，可以得知，其结构中的重点在于外环转速环这一组件，能够直接影响到控制系统的工作性能。

除此之外，外环电流环的重要性也是不容忽视的，这一组件主要的作用在于可以改变电机的运作特征，从而方便整个系统对于外环的控制性能。

在本次研究中，构建了基于直流电动机双闭环调速系统的模糊控制模型，其中，在转速环的控制方面使用了模糊控制的理念，而没有针对内环控制做出改变，仍然使用传统模式下的控制系统，研究电机工作状态发生的变化。

由于直流电动机的实际工作过程可能产生偏差，因此，在设计时就应当考虑到这一因素，加上幅度限制和调节的组件，最终所得如图1所示。
