钢筋圆圈模型制作长度计算提示：1、圆钢2.5d2、一般部位变形钢筋4d3、顶层边节点变形钢筋d≤25时取6d ；d＞25时取d。
4、度量尺寸：按设计及验收规范要求，采用相应的方法，对弯制成形的钢筋进行测量的尺寸。
5、下料长度：将钢筋按设计及验收规范要求弯制成形所需要的实际长度。
6、计算原理：钢筋物力特性。
7、钢筋弯曲形时，产生塑性变形，内侧压缩、外侧拉伸、轴心长度不变。
钢筋下料长度=钢筋轴心长度。
（一）箍筋简化计算方法：度量方式：内空尺寸箍筋下料长度=内空尺寸(a+b)*2+26.5d计算方法：箍筋度量尺寸：内空尺寸（a、b）；弯钩平直长度10d。
箍筋轴心（下料）长度：(a1+b1)*2+3L1+2L2+20d其中：a1=a-1.25d*2b1=b-1.25d*2L1=3.14*3.5d/4=2.749dL2=3.14*3.60=4.123d得箍筋轴心（下料）长度：(a+b-*2.749d+2*4.123d+20d=(a+b)*2+26.493d=(a+b)*2+26.5d（二）拉钩筋简化计算方法：度量方式：内空尺寸拉筋下料长度=内空尺寸a+25.75d计算方法：度量尺寸：内空长度a；弯钩平直长度10d轴心（下料）长度：a1+2L+20d其中：a1=a-1.25d*2L=3.14*3.60=4.123d轴心（下料）长度：a-2.5d+2*4.123d+20d=a+25.746d=a+25.75d点这免费下载资料（三）圆钢末端加10度弯钩简化计算方法：度量方式：外包尺寸弯钩下料长度=外包尺寸a+6. 25d计算方法：度量尺寸：外包长度a；弯钩平直长度3d 轴心（下料）长度：a1+L+3d 其中：a1=a-1d-1.25dL=3.14*3.60=5.49d轴心（下料）长度：a-2.25d+d=a+6.24d=a+6.25d（四）直钩简化计算方法：度量方式：外包尺寸1、光圆钢筋：D=2.5d下料长度=a+b-1.75d2、变形钢筋，一般部位：D=4d下料长度=a+b-2.1d3、变形钢筋，顶层边节点：d≤25，D=6d 下料长度=a+b-2.5d4、变形钢筋，顶层边节点：d＞25，D=d 下料长度=a+b-2.93d计算方法：（弯心直径D）度量尺寸：外包长度a；b 轴心（下料）长度：a1+b1+L其中：a1=a-1d-D/2b1=b-1d-D/2L=3.14*(D+d)*90/360=0.75D+0.75d轴心（下料）长度=a+b-1.215d-0.215D（五）板筋直钩简化计算方法：度量方式：外包尺寸下料长度=外包尺寸a+2h-3.5d计算方法：度量尺寸：外包长度a；h=板厚-1个保护层轴心（下料）长度：a1+2*a2+2*L其中：a1=a-2d-1.25d*2=a-4.5da2=h-1d-1.25d=h-2.25dL=3.14*3.60=2.749d轴心（下料）长度：a-4.5d+2*(h-2.25d)+2*2.749d=a+2h-3.5d（六）圆钢末端加5d直钩简化计算方法：度量方式：外包尺寸下料长度=外包尺寸a+3. 25d为便于施工，弯钩平直段应有3d下料长度修正=外包尺寸a+3. 5d计算方法：度量尺寸：外包长度a；直钩外包长度5d 轴心（下料）长度：a1+a2+L其中：a1=a-1d-1.25da2=5d-1d-1.25d=2.75dL=3.14*3.60=2.749d轴心（下料）长度：a-2.25d+2.75d+2.749d=a+3.249d=a+3.25d（七）45度吊筋简化计算方法：度量方式：按设计下料长度=2.2h+b+100+31.37dh=主梁上下排主筋间最小净空高度-25mm。
9-3 钢筋配料与代换9-3-1 钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1 钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

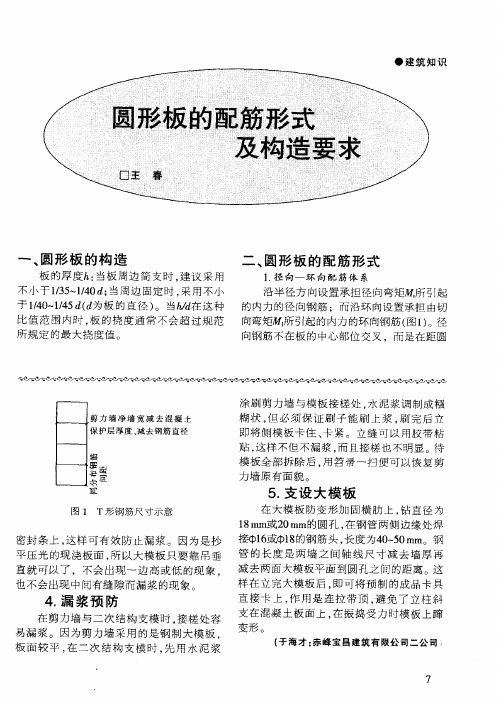

钢筋算量公式一、基础1、独立基础：（1）长宽小于2500mm长度=总长—2c(保护层)根数=[总长—2×min（75，s/2）]÷间距+1（2）长宽大于等于2500mm长度=总长—c—0.1L（基础长宽）根数=[总长—min（75，s/2）—c]÷间距+12、圆形独立基础：（1）正交配筋长度=2×根号下[R²-（R-h拱高）²]-2c根数=[D—2×min（75，s/2）]÷间距+1（2）放射配筋径向钢筋长度=D—2c 根数=π（R—c）÷间距环行钢筋长度=π（R1—c）根数=[R—min（75，s/2）]÷间距其中R1依次减小3、条形基础：受力筋的长度=板底宽度—2c根数=（总长—2×s/2）÷间距+1分布筋长度=净长+2c+2×150根数=（底板宽度—2×s/2）÷间距+14、基础梁：底部贯通筋=总长+2×50—2c+2×15d顶部贯通筋=总长+2×50—2c+2×12d基础梁柱内有箍筋箍筋起始距离为50mm底部端部不贯通筋=轴间距÷3+伸至端部-c+15d底部中部不贯通筋=(轴间距÷3) ×2顶部端部不贯通筋=轴间距÷3+伸至端部-c+12d顶部中部不贯通筋=(轴间距÷3) ×2梁顶一平变截面的底部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。
顶部伸至外伸尽端弯折12d。
梁底一平变截面的顶部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。
底部伸至外伸尽端弯折12d。
梁底有高差的（高差小于梁高）：底部—梁底高差坡度为45°，低部钢筋锚进高粱内la，高部钢筋伸进低梁la。
顶部—低位钢筋锚入lae，高位上排钢筋伸至住外边下弯至低位梁顶再加lae，高位下排钢筋总锚长lae。
9-3钢筋配料与代换9-3-1钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度二构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度二直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度二箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1.弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）;因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
/下料尺寸星度尺寸图9-46钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2 •弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d,对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243 •弯起钢筋斜长弯起钢筋斜长计算简图，见图9-4 8。
9-3 钢筋配料与代换9-3-1 钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1 钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d0.5d0.85d2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
9-3 钢筋配料与代换9-3-1 钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1 钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d 注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
9-3钢筋配料与代换9-3-1钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度=构件长度一保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度一弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1.弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46钢筋弯曲时的量度方法钢筋弯曲调整值表9-23d2.弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243 .弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
弯起钢筋斜长系数见表9-25。
9-3 钢筋配料与代换9-3-1 钢筋配料钢筋配料是根据构件配筋图，先绘出各种形状和规格的单根钢筋简图并加以编号，然后分别计算钢筋下料长度和根数，填写配料单，申请加工。
9-3-1-1 钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
