滦县地磁场井下观测系统抗干扰效果

地磁观测中电磁干扰测定及抑制措施初探张环曦;刘檀;刘静;周安聘;董博【摘要】以黄壁庄地震台地磁观测为对象，通过实验测定外界电磁干扰对 FHD 地磁观测的影响，采取对供电线路加接地、重新布设观测信号线、停用稳压电源等方法，使FHD 地磁观测的 F、H 、D、Z 数据精度均有显著提高，明显改善了地磁观测数据的质量和精度。

%Taking Huangbizhuang geomagnetic earthquake observation as the object,the effects of external electromagnetic interference on FHD geomagnetic observation are deter-mined through experimental method.FHD geomagnetic observation F,H ,D,Z data accu-racy were improved significantly by taking the power linked the ground rearranging the ob-servation signal line,stopping the stabilized voltage supply method in the power supply line. As a result,the geomagnetic observation data quality and accuracy are improved obviously.【期刊名称】《国际地震动态》【年(卷),期】2016(000)002【总页数】5页(P37-41)【关键词】地磁观测;干扰;实验;数据精度【作者】张环曦;刘檀;刘静;周安聘;董博【作者单位】河北省地震局石家庄中心台，石家庄 050021;河北省地震局石家庄中心台，石家庄 050021;河北省地震局石家庄中心台，石家庄 050021;河北省地震局石家庄中心台，石家庄 050021;河北省地震局石家庄中心台，石家庄 050021【正文语种】中文【中图分类】P315.72+1引言FHD地磁观测台网是地震前兆台网的重要组成部分，它为基于地磁学的地震预测提供基础数据资料，地磁观测数据不仅具有学术研究意义，也是不可或缺的国家基础战略资源 [1]。

地震地电场前兆观测方法创新及应用r——深井电极垂向地电场观测方法及应用李桂清;何跃;李红梅;贾婧;张帆;董爽;刘荣【摘要】将现行的地震地电场前兆地表水平方向观测方法改为深井电极垂向地电场观测方法,可大大缩小观测场地范围,有效排除地表电磁环境的干扰影响,解决目前地电场观测场地选择困难、干扰影响严重的问题,更好地获得地震前兆信息.开展深井电极垂向地电场观测,可充分利用深井钻孔的条件,安装其他项目观测装置,开展综合观测,取得更丰富的观测资料.利用已有台站的深井钢管作电极,开展地电场前兆观测,可等同于深井电极垂向地电场观测,开辟地震前兆观测新途径,具有较好的观测效果;实现在老台站增设地电场观测项目而不需要太大的投资,值得推广.【期刊名称】《山西地震》【年(卷),期】2018(000)002【总页数】5页(P48-52)【关键词】地电场;深井电极;观测方法【作者】李桂清;何跃;李红梅;贾婧;张帆;董爽;刘荣【作者单位】河南濮阳市地震台,河南濮阳 457000;河南濮阳市地震台,河南濮阳457000;河南清丰县地震台,河南清丰 457300;河南清丰县地震台,河南清丰457300;河南清丰县地震台,河南清丰 457300;河南清丰县地震台,河南清丰457300;河南清丰县地震台,河南清丰 457300【正文语种】中文【中图分类】P319.30 引言地电场是重要的地球物理场之一，是地电学科研究的重要对象。

目前，在希腊、法国、日本等多个国家已经开展地电场观测工作，获得一系列与地震活动有关的地电场数据。

我国地电场观测始于1966年邢台地震之后，先后经历大地电流场模拟观测、自然电场模拟观测和数字化地电场观测等阶段。

目前，已建成100多个台站组成的数字化地电场观测网，基本覆盖我国主要活动构造带、地震重点监视区和经济比较发达地区。

经过40多年的国内外观测实践，地电场观测方法已经基本成熟，在地球科学研究和地震监测预测活动中发挥着重要作用。

煤矿井下通信系统的抗干扰技术研究煤矿是一种危险的工作环境，井下通信系统在这样的环境中起着至关重要的作用。

然而，煤矿井下通信系统往往面临着各种干扰，如尘埃、振动、电磁辐射等。

为了确保井下通信的可靠性和稳定性，研究人员一直在积极探索抗干扰技术。

本文将重点讨论煤矿井下通信系统的抗干扰技术研究。

一、尘埃干扰的解决方案煤矿井下充斥着大量的尘埃，这些尘埃会严重干扰井下通信系统的正常运行。

为了解决这个问题，研究人员提出了一系列的解决方案。

首先，封闭通信设备的外壳，防止尘埃进入设备内部。

其次，采用抗尘部件，如防尘插座、防尘开关等，从源头上减少尘埃对信号传输的干扰。

最后，对通信设备进行定期清洁和维护，保证设备的正常运行。

二、振动干扰的解决方案井下工作环境往往存在大量的机械设备和运输工具，这些设备和工具的振动会对通信系统造成干扰。

为了解决振动干扰问题，研究人员采取了一系列的措施。

首先，采用抗振技术，如悬挂设备、减震装置等，减少振动对通信设备的影响。

其次，加强设备的固定和支撑，提高设备的稳定性。

此外，研究人员还通过优化通信设备的设计和结构，减少设备对振动的敏感性。

三、电磁辐射干扰的解决方案井下通信系统常常受到电磁辐射的干扰，这包括井下电器设备的电磁辐射和无线电信号的电磁辐射。

为了解决电磁辐射干扰问题，研究人员进行了广泛的研究和实践。

首先，加强对井下电器设备的管理和维护，减少电磁辐射的源头。

其次，采用屏蔽技术，如金属屏蔽、电磁屏蔽等，阻断电磁辐射对通信设备的干扰。

最后，研究人员还提出了一系列的电磁兼容性测试和评估方法，用于评估通信设备的抗电磁辐射能力。

综上所述，煤矿井下通信系统的抗干扰技术研究是一个重要的课题。

通过研究尘埃干扰、振动干扰和电磁辐射干扰等问题，并采取相应的解决方案，可以有效提高井下通信系统的可靠性和稳定性。

未来，我们还需要进一步加强对煤矿井下通信系统的抗干扰技术研究，以应对不断变化的工作环境和技术需求。

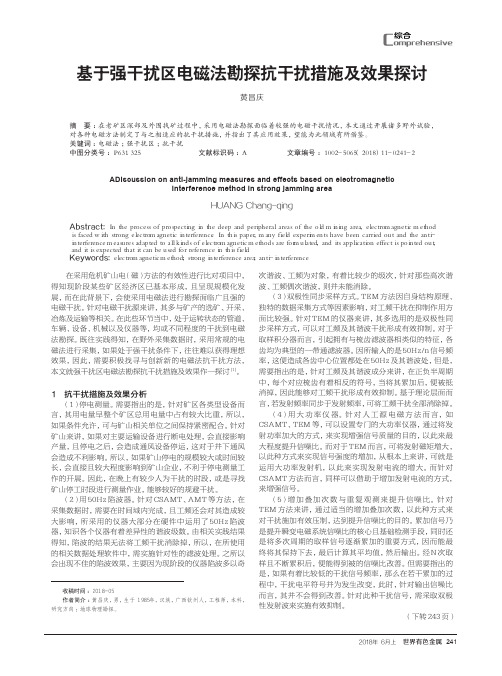

基于强干扰区电磁法勘探抗干扰措施及效果探讨黄昌庆（中国冶金地质总局第三地质勘查院，山西　太原　０３００００）摘 要：在老矿区深部及外围找矿过程中，采用电磁法勘探面临着较强的电磁干扰情况，本文通过开展诸多野外试验，对各种电磁方法制定了与之相适应的抗干扰措施，并指出了其应用效果，望能为此领域有所借鉴。

关键词：电磁法；强干扰区；抗干扰中图分类号：Ｐ６３１．３２５ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１８）１１－０２４１－２ADiscussion on anti-jamming measures and effects based on electromagneticinterference method in strong jamming areaHUANG Chang-qing（Ｔｈｉｒｄ　Ｇｅｏｌｏｇｉｃａｌ　Ｓｕｒｖｅｙ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｃｈｉｎａ　Ｍｅｔａｌｌｕｒｇｉｃａｌ　Ｇｅｏｌｏｇｙ　Ｂｕｒｅａｕ，　Ｔａｉｙｕａｎ　０３００００，Ｃｈｉｎａ）Abstract:　Ｉｎ　ｔｈｅ　ｐｒｏｃｅｓｓ　ｏｆ　ｐｒｏｓｐｅｃｔｉｎｇ　ｉｎ　ｔｈｅ　ｄｅｅｐ　ａｎｄ　ｐｅｒｉｐｈｅｒａｌ　ａｒｅａｓ　ｏｆ　ｔｈｅ　ｏｌｄ　ｍｉｎｉｎｇ　ａｒｅａ，　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｍｅｔｈｏｄ　ｉｓ　ｆａｃｅｄ　ｗｉｔｈ　ｓｔｒｏｎｇ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｉｎｔｅｒｆｅｒｅｎｃｅ．　Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，　ｍａｎｙ　ｆｉｅｌｄ　ｅｘｐｅｒｉｍｅｎｔｓ　ｈａｖｅ　ｂｅｅｎ　ｃａｒｒｉｅｄ　ｏｕｔ　ａｎｄ　ｔｈｅ　ａｎｔｉ－ｉｎｔｅｒｆｅｒｅｎｃｅ　ｍｅａｓｕｒｅｓ　ａｄａｐｔｅｄ　ｔｏ　ａｌｌ　ｋｉｎｄｓ　ｏｆ　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｍｅｔｈｏｄｓ　ａｒｅ　ｆｏｒｍｕｌａｔｅｄ，　ａｎｄ　ｉｔｓ　ａｐｐｌｉｃａｔｉｏｎ　ｅｆｆｅｃｔ　ｉｓ　ｐｏｉｎｔｅｄ　ｏｕｔ，　ａｎｄ　ｉｔ　ｉｓ　ｅｘｐｅｃｔｅｄ　ｔｈａｔ　ｉｔ　ｃａｎ　ｂｅ　ｕｓｅｄ　ｆｏｒ　ｒｅｆｅｒｅｎｃｅ　ｉｎ　ｔｈｉｓ　ｆｉｅｌｄ．Keywords:　ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ　ｍｅｔｈｏｄ；　ｓｔｒｏｎｇ　ｉｎｔｅｒｆｅｒｅｎｃｅ　ａｒｅａ；　ａｎｔｉ－ｉｎｔｅｒｆｅｒｅｎｃｅ收稿时间：２０１８－０５作者简介：黄昌庆，男，生于１９８５年，汉族，广西钦州人，工程师，本科，研究方向：地球物理勘探。

沉积层地震观测噪声的对比试验孙路强;柳艳丽;刘文兵;卞真付;崔晓峰【摘要】天津地区的地质构造条件复杂,其中大部分地区被新生代沉积物深度覆盖,地势以平原和洼地为主,北部有少量低山丘陵,平原约占93％.因此,天津市测震台网地震观测台站除蓟县台有基岩出露台外,其余台站均为井下地震观测.而井下地震计维修价格昂贵且不易维修,同时还面临着由于井下电缆损毁,地震计无法回收等问题.为此,天津市测震台网一直在寻找一种可替代现有井下观测的新方式,以应对深覆盖层地震观测存在的问题.本文通过地震观测,完成了一地多台基情况下台基噪声的对比试验,得到了很好的对比结果.该方法适合在其它类似天津这样沉积层较厚的地区推广使用,可达到简化地震计安装、降低设备维护成本和方便维护的目的.【期刊名称】《震灾防御技术》【年(卷),期】2014(009)004【总页数】5页(P932-936)【关键词】测震台网;井下地震计;背景噪声;对比试验【作者】孙路强;柳艳丽;刘文兵;卞真付;崔晓峰【作者单位】天津市地震局,天津300201;天津市地震局,天津300201;天津市地震局,天津300201;天津市地震局,天津300201;天津市地震局,天津300201【正文语种】中文噪声是影响地震观测质量的主要因素之一，地震观测台站的一个重要挑战就是通过改善台基处理和地震计安装方式，降低噪声水平，以便提高观测质量。

以天津测震台网为例，为了展开沉积层地震观测噪声对比试验，天津市测震台网组成了首都圈数字遥测地震台网的子网，由31个测震台站组成。

其中“九五”期间建设台站28个，“十五”期间建设台站3个，平均台间距为30.6km，监测能力达到ML1.0—1.5级。

由于天津地区新生代松散覆盖层平均厚度在3.5km，很难找到合适的基岩部分建设台站，因此，除蓟县地震观测台为基岩地表台外，其余地震观测台均为井下地震观测。

而对于井下地震观测仪器维护人员来说，由于台站建设成本高，面临着仪器维修维护困难等不利因素，所以天津市测震台网一直在探究一种新的台基选择方案来替代现有的井下观测。

地磁观测中的环境干扰分析及排除方法摘要：地磁场随时间而变化，包括日变化和瞬时变化，主要受外场源变化的影响。

当进行高精度磁场观测时，必须使用地磁观测记录来消除地磁日变化的影响。

本文研究了视频监控技术在地震台站地磁观测排除干扰中的应用。

关键词：地磁观测；干扰；排除；视频监控前言地磁场观测是地球物理观测的重要组成部分之一。

随着地磁场变化特征的深入研究以及地磁场模型的精细化应用需求，抑制或减小观测干扰，提高观测信噪比获得更加精准的观测数据成为地磁场观测研究的重要课题。

天津宁河地震台为了尽可能排除地面噪声干扰影响，提高观测信噪比，保障观测环境不受干扰，及时确定并排除干扰因素，采用视频监控技术多次排除周边观测环境中的干扰因素，这说明基于网络视频监控技术，可以实现地震台站地磁观测环境的干扰判定以及排除。

1干扰分析地磁场地表观测干扰类型主要有高压直流输电干扰、铁磁性物质干扰、同台地电阻率供电干扰(未统计频次)。

其中，铁磁性物质干扰源主要包括农用车作业、基建施工、社会车辆驶入观测区干扰等。

地磁台网数据跟踪分析环境干扰统计结果显示，高压直流输电干扰占78.9％，铁磁性物质干扰占21.1％。

1.1近距离铁磁性物质干扰(耕种农田、施工、车辆等)铁磁性物质是地磁场地面观测的主要干扰源之一，其干扰类型主要包括：农用车作业、基建施工、车辆驶入观测区等。

铁磁性物质自身属性对地磁场观测产生干扰，主要影响地磁相对观测的总场和垂直分量，其表现形态为台阶变化，如干扰物在测区内停止不动，观测数据曲线在地磁场基础上叠加固定值，变化形态虽与正常磁场一致，但观测值失真，铁磁性物质移除后，曲线恢复干扰前态势，同时出现一个台阶变化。

1.2直流供电干扰直流供电干扰主要包含高压直流输电干扰与地磁场观测同点位地电阻率观测2种类型，约占干扰类型的78.9％。

1.2.1高压直流输电干扰。

高压直流输电是地磁场观测环境主要干扰源之一，产生的电磁场信号原理符合电磁场理论，可根据比奥萨法尔定理推导公式，计算产生的感应磁场B，高压直流输电线距昌黎台约347km，距滦县台376km，距离相差不大，产生的电磁干扰相当，在此以呼一辽线高压直流输电对昌黎地震台的干扰为例，通过其计算结果检验滦县地磁场井下观测避除干扰的实际效果。

地震勘探数据采集系统抗干扰技术探究作者：吕宁来源：《中国化工贸易·上旬刊》2019年第02期摘要：当前我国的地震勘探工作已经进入到了精确地震勘探的阶段，对采集系统的要求也就越来越高。

我们所使用的地震采集勘探系统属于大型的电子设备，在对其进行实际应用的过程中，外界不可见的电磁可能对其产生一定程度的干扰，并对原始地震数据的采集造成严重不利影响，甚至引起数据采集质量的下降。

所以，为了保障地震勘探的精确度，我们需要对地震勘探数据采集系统抗干扰技术进行探究。

关键词：地震勘探;数据采集系统;抗干扰技术地震勘探数据采集系统主要包括两个部分，分别是地震勘探仪器和地面设备。

其中，地震勘探仪器主要在野外进行使用，所处的工作环境较为恶劣，并且其作为一种大型的电子设备，在进行运转的过程中，难以避免被电磁波进行干扰。

为了保障野外采集的质量，我们需要将干扰信号对有效信号的影响尽可能的降低，也就需要对地震勘探数据采集系统的抗干扰性能进行深入探究。

1 中心记录单元引入干扰中心记录单元能够对数据采集的全部过程进行掌管，如果其受到干扰，不仅能够对数据采集的质量产生严重影响，甚至可能导致整个采集系统不能够进行正常运转。

中心记录单元是由多个电子模块共同组成的，根据电子模块的不同作用，我们将其分装与不同的箱体之内，通常来说，多箱体系统的底线能够发挥两个重要的作用，一个是对电子模块进行安全保护，另一个则是对电子模块的基准电压进行统一，如果多箱体系统不能够对以上两个作用进行充分发挥，箱体也有可能成为电子模块的干扰源。

在对浅海施工进行地震勘探的过程中，我们将气枪作为震源，过对接地技术的采用，可以成功的将电磁干扰进行排除，主要是因为，在对气枪震源进行使用的过程中，其中包含的一套同步装置，也就相当于气枪的“控制器”，在对其进行实际应用的过程中，只要对气枪进行触发，就能够启动仪器，并且气枪通过主控将指令发送至副控，副控能够输出信号将仪器进行触发，之后就可以开始进行数据采集。
