继电保护试题(多选择题)完整版(修改)

继电保护题库(含答案)
一、选择题：
1、距离保护Ⅱ段的保护范围一般为线路全长及下一线路的30%~40%。

2、过流保护加装复合电压闭锁可以提高保护的灵敏度。

3、零序保护能反应接地故障。

4、系统在两相短路或单相接地时出现负序电流。

5、接线组别为Y/d11接线时变压器高低侧相位相差30°C 且低压侧超前。

6、变压器发生内部故障时的主保护是差动保护。

7、电流互感器极性对电流速断保护没有影响。

8、两台变压器并列运行的条件是变比相等、组别相同、短路阻抗相同。

9、备用电源自动投入装置应保证动作一次。

10、电流互感器变比为600/5,当一次电流为1200安培时,二次电流为10A。

二、判断题：
1、√
2、√
3、√
4、×
5、√
6、×
7、√。

继电保护试题 1题 号 一 二 三 四 五 六 总 分 审核分 得 分 阅 卷一、判断题（每题0.5分，共30题15分） 1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。

（√）2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。

（×）3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。

（×）4、 继电保护装置试验所用仪表的精确度应为0.2级。

（x ）5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。

（×）6、 需要变更工作成员时，必须经过工作票签发人同意。

（×）7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。

没用的线必须切除。

变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。

（×）8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。

（√）9、 工作票签发人可以兼任该项工作的工作负责人。

（×）10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

（×）11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。

（x ）12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。

（×）13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。

（×）14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。

（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

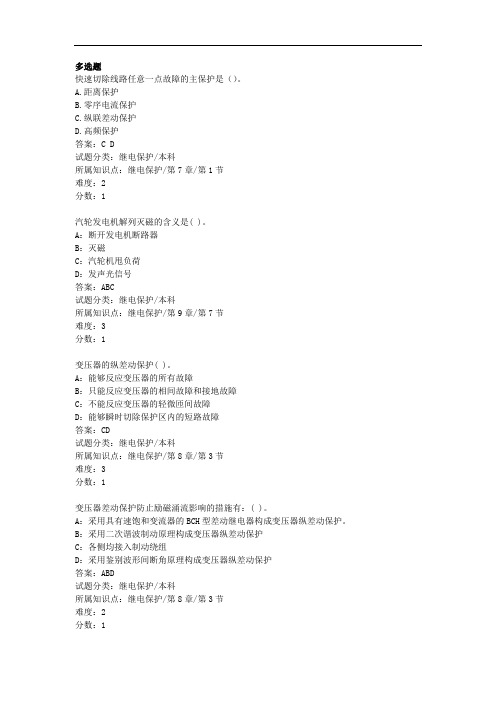

多选题快速切除线路任意一点故障的主保护是（）。

A.距离保护B.零序电流保护C.纵联差动保护D.高频保护答案：C D试题分类：继电保护/本科所属知识点：继电保护/第7章/第1节难度：2分数：1汽轮发电机解列灭磁的含义是( )。

A：断开发电机断路器B：灭磁C：汽轮机甩负荷D：发声光信号答案：ABC试题分类：继电保护/本科所属知识点：继电保护/第9章/第7节难度：3分数：1变压器的纵差动保护( )。

A：能够反应变压器的所有故障B：只能反应变压器的相间故障和接地故障C：不能反应变压器的轻微匝间故障D：能够瞬时切除保护区内的短路故障答案：CD试题分类：继电保护/本科所属知识点：继电保护/第8章/第3节难度：3分数：1变压器差动保护防止励磁涌流影响的措施有：( )。

A：采用具有速饱和变流器的BCH型差动继电器构成变压器纵差动保护。

B：采用二次谐波制动原理构成变压器纵差动保护C：各侧均接入制动绕组D：采用鉴别波形间断角原理构成变压器纵差动保护答案：ABD试题分类：继电保护/本科所属知识点：继电保护/第8章/第3节难度：2分数：1变压器差动保护中的不平衡电流产生的原因（）A：电流互感器误差不一致造成不平衡电流B：由于变压器两侧电流互感器型号不同C：电流互感器和自耦变压器变比标准化产生的不平衡电流。

D：变压器带负荷调节分接头时产生的不平衡电流。

答案：ABCD试题分类：继电保护/本科所属知识点：继电保护/第8章/第1节难度：2分数：1变压器差动保护防止励磁涌流的措施有( )。

A：采用二次谐波制动B：采用间断角判别C：采用五次谐波制动D：采用波形对称原理答案：ABD试题分类：继电保护/本科所属知识点：继电保护/第8章/第3节难度：2分数：1变压器差动保护继电器采用比率制动式，可以( )。

A：躲开励磁涌流B：通过降低定值来提高保护内部故障时的灵敏度C：提高保护对于外部故障的安全性D：防止电流互感器二次回路断线时误动答案：BC试题分类：继电保护/本科所属知识点：继电保护/第8章/第3节难度：3分数：1距离保护的主要组成元件有（）。

继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中( )构成线路的后备保护。

A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在( )投入。

A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。

A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。

A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。

A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。

A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。

A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时,工作票的有效期限以( )为限。

A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。

这样的做法可能导致 0 事故的发生。

( )A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。

A、开路B、短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。

A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。

电力系统继电保护试题一、选择题1.继电保护的基本作用是（）A. 电气设备的保护和正常运行B. 电气设备的完善性保护C. 电气设备的可靠性保护D. 电气设备的改进保护2.针对电力系统中的故障，继电保护的基本原理是（）A. 依据高斯定律判断是否有故障B. 利用生物感应原理判断是否有故障C. 利用电磁感应原理判断是否有故障D. 通过网络分析判断是否有故障3.电力系统继电保护的五个基本要素是（）A. 发电机、变压器、负载、电缆、开关B. 外界环境、设备状态、电气参数、故障路径、操作条件C. 变电站、输电线路、配电变压器、配电线路、负荷D. 电气工具、电缆电线、电工设备、开关插座、电机4.继电保护装置的主要功能包括（）A. 无功功率保护、过流保护、差动保护B. 过载保护、短路保护、地故障保护C. 零序保护、不平衡保护、超频保护D. 过压保护、欠压保护、过频保护5.负荷开关具有（）等功能A. 过载保护B. 过流保护C. 短路保护D. 所有以上选项二、填空题1.短路故障是指两个或两个以上线路导体发生了（）连接导致电流异常增大的故障现象。

2.（）是指故障电流超过一定限值使线路上的电气设备无法正常工作的一种电力故障。

3.继电保护装置中常用的电流互感器一般采用（）结构。

4.继电保护装置中常用的电压互感器一般采用（）结构。

5.继电保护装置的操作可分为（）和（）两种方式。

三、简答题1.请简要描述继电保护的作用和应用范围。

2.继电保护根据故障类型可以分为哪些主要分类？3.请简要描述继电保护中的差动保护原理。

4.请简要描述继电保护中的过电压保护原理。

5.请简要描述继电保护中的零序保护原理。

以上是电力系统继电保护试题，希望对你的学习有所帮助！。

一、填空题:1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和可靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位改变等现象。

3、CT的二次绕组按三相三角形接线，它的接线系数是√3 。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为所有非故障线路的接地电容电流之和。

5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，，在小接地电流系统为100/3V 。

6、在电力系统中，采用快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的重要措施。

7、变压器励磁涌流中含有很大的非周期分量，且波形之间出现间断角。

8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。

11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率升高。

13、电力电缆和控制电缆敷设在同一沟道时，要分别装在沟道的两侧，如果分不开时，则控制电缆应敷设于电力电缆的下面。

14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。

15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3 倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的1/2 处。

18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

19、对系统二次电压回路通电时，必须可靠断开至PT二次侧的回路，防止二次反充电。

继电保护测试题（含答案）一、单选题（共50题，每题1分，共50分）1、在(____)发生单相接地时，由于故障点电流很小，且线电压仍保持对称，对负荷供电没有影响，可允许再继续运行1-2小时。

A、中性点直接接地系统B、中性点非直接接地系统C、中性点经消弧线圈接地D、中性点经阻抗接地正确答案：B2、电流互感器将一次额定电流变换为二次额定电流5A和(____)A。

A、1$;2B、3C、4正确答案：A3、两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时(____)。

A、变比不变，容量增加一倍B、变比增加一倍，容量不变C、变比、容量都不变D、容量和变比都增加一倍正确答案：A4、变压器励磁涌流含有大量高次谐波，其中以(____)谐波为主。

A、二次B、五次C、七次D、三次正确答案：A5、相间方向过流保护的按相起动接线方式是将(____)。

A、非同名相电流元件触点和方向元件触点串联后再并联B、各相功率方向继电器的触点和各相的电流元件触点分别并联后再串联C、各相的电流元件触点并联后，再串入各功率方向继电器触点D、同名相的电流和功率方向继电器的触点串联后再并联正确答案：D6、系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是(____)。

A、缓慢的且与振荡周期有关B、与三相短路一样快速变化C、缓慢的D、快速的且与振荡周期有关正确答案：A7、电流I段保护的灵敏度通常用保护范围来衡量，其保护范围越长表明保护越(____)。

A、可靠B、不可靠C、不灵敏D、灵敏正确答案：D8、变压器油箱内故障时，除了变压器各侧(____)、电压电气量发生变化外，油箱内的非电气量也发生变化。

A、温度B、电流C、气D、油正确答案：B9、电抗互感器的作用是什么(____)。

A、一次电流转换成二次电流B、一次电流转换成二次电压C、一次模拟量转换成二次数字量D、一次电压转换成二次电压正确答案：B10、系统频率上升将使原动机发出的有功功率(____)。

继电保护题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.在以下保护中,（）不能作为主保护。

A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案：A2.自动重合闸的成功率大约在（A、99%以上B、80%-85%C、60%-90%D、小于正确答案：B3.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉沖，这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案：B4.变压器的过电流保护，加装复合电压闭锁元件是为了（)A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案：C5.断路器失灵保护动作时，下列说法正确的是(）A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段，再跳开同一母线上与之相连的其他回路断路器正确答案：D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路，Y侧某相短路电流是其他两相的两倍，该相为（〕A、A相B、B相C、C相D、都不对正确答案：C7.不属于继电保护基本要求的是（A、速动性B、选择性C、有效性D、可靠性正确答案：C8.当控制开关的合闸后位置，断路器在分闸后位置，断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案：D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案：A10.鉴别波形间断角的差动保护，是根据变压器（）波形特点为原理的保护。

A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案：D11.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案：B12.距离山段保护，采用方向阻抗继电器比采用全阻抗继电器（A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案：D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外，还应考虑（A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案：C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时(）A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案：B15.要保证重合闸装置只动作一次，装置的准备动作时间应为（A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案：B16.变压器差动保护中，为了减少不平衡电流，常选用一次侧通过较大短路电流时铁芯也不致于饱和的（）电流互感器。

继电保护试题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、220kV及以上变压器电量保护按双重化配置，每套保护包含完整的主、后备保护功能变压器各侧及公共绕组的MU均按( )配置，中性点电流、间隙电流并入( )A、双重化独立合并单元B、变压器各侧双套，公共绕组单套独立合并单元C、变压器各侧与公共绕组共用2套合并单元相应侧MUD、双重化相应侧MU正确答案：D2、GOOSE报文保证其通信可靠性的方式是( )。

A、协议问答握手机制B、由以太网链路保证C、报文重发与超时机制D、MAC地址与端口绑定正确答案：C3、双母线运行倒闸过程中会出现同一断路器的两个隔离开关同时闭合的情况，如果此时Ⅰ母发生故障，母线保护应( )。

A、切除两条母线B、切除Ⅰ母C、切除Ⅱ母D、两条母线均不切除正确答案：A4、中心点接地变压器发生高压侧单相接地故障，故障点越靠近中心点，相间纵差保护灵敏度( )。

A、越高B、越低C、没有变化D、以上都有可能。

正确答案：B5、下列保护中，属于后备保护的是( )。

A、高频闭锁零序保护B、断路器失灵保护C、气体（瓦斯）保护D、变压器差动保护正确答案：B6、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是( )A、电压补偿角B、线路阻抗角C、保护安装处的功角D、功率因数角正确答案：B7、断路器的跳合闸位置监视灯串联一个电阻，其目的是为了( )。

A、防止灯泡过热。

B、限制通过跳闸绕组的电流C、防止因灯座短路造成断路器误跳闸D、补偿灯泡的额定电压正确答案：C8、( )kV及以上系统保护、高压侧为330kV及以上的变压器和300MW及以上的发电机变压器组差动保护用电流互感器宜采用TPY电流互感器。

A、110B、330C、500D、220正确答案：B9、电容器低电压保护的动作电压（一次值）可取Uop=( )Un。

A、(0.6-0.7)B、(0.5-0.6)C、(0.8-0.9)D、(0.7-0.8)正确答案：B10、高频闭锁距离保护的优点是( )。

继电班第一套题一、选择1、新安装保护装置在投入运行一年以内，未打开铅封和变动二次回路前，保护装置出现由于调试和安装质量不良引起的不正确动作，其责任规属为（ C ）。

A设计单位；B运行单位；C基建单位；D生产单位2、对工作前的准备，现场工作的安全、质量、进度和工作清洁后的交换负全部责任者，是属于（B）。

A工作票签发人；B工作票负责人；C工作许可人；C工作监护人3、在测试直流回路的谐波分量时须使用（B）A直流电压表；B电子管电压表；C万用表；D普通交流电压表4、二次接线回路上工作，无需将高压设备停电时填用（B）A第一种工作票；B第二种工作票；C继电保护安全措施票；D第二种工作票和继电保护安全措施票5、在检查二次回路的绝缘电阻，应使用（C）的摇表。

A500V；B250V；C1000V；D2500V6、使用钳形电流表，可选择（A）然后再根据读数逐次切换。

A、最高档位；B最低档位；C刻度一半；D任何档位。

7、继电保护要求，电流互感器的一次电流等于最大短路电流时，其变比误差不大于（C）A5%；B8%；C10%；D3%8、做距离保护整定变压器变比试验时，加于阻抗元件电压回路上的电压值为（ B ）A相间距离保护100V，接地距离保护100V；B相间距离保护100V，接地距离保护60V；C相间距离保护60V，接地距离保护100V；D相间距离保护60V，接地距离保护60V9、某线路送有功10MW，送无功9Mvar，零序方向继电器接线正确，模拟A相接地短路，继电器的动作情况是（A）A通入A相负荷电流时动作；B通入B相负荷电流时动作；C通入C相负荷电流时动作；D以上三种方法均不动作10、新安装或一、二次回路有变动的变压器差动保护，当被保护的变压器充电时将差动保护（A）A投入；B退出；C投入退出均可；D视变压器情况而定二、填空题1、发电机定时限励磁回路过负荷保护，作用对象为（发信号）；2、电容式充电重合闸的电容充电时间为（20—25S）3、DL-10型电流继电器在最大刻度值附近，其动作值比刻度值小得多时，应调整（限制杠），使舌片远离（磁极）4、变压器中性点消弧线圈的作用是补偿网络接地时的（电容电流）5、黑胶布带用于电压（500V）以下电线、电缆等接头的绝缘包扎。
