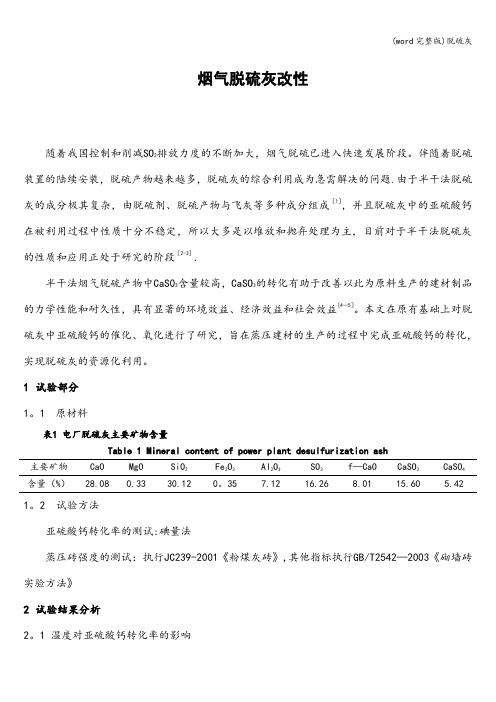

烟气脱硫灰改性随着我国控制和削减SO2排放力度的不断加大，烟气脱硫已进入快速发展阶段。
伴随着脱硫装置的陆续安装，脱硫产物越来越多，脱硫灰的综合利用成为急需解决的问题.由于半干法脱硫灰的成分极其复杂，由脱硫剂、脱硫产物与飞灰等多种成分组成［1］，并且脱硫灰中的亚硫酸钙在被利用过程中性质十分不稳定，所以大多是以堆放和抛弃处理为主，目前对于半干法脱硫灰的性质和应用正处于研究的阶段［2-3］.半干法烟气脱硫产物中CaS03含量较高，CaSO3的转化有助于改善以此为原料生产的建材制品的力学性能和耐久性，具有显著的环境效益、经济效益和社会效益[4—5］。
本文在原有基础上对脱硫灰中亚硫酸钙的催化、氧化进行了研究，旨在蒸压建材的生产的过程中完成亚硫酸钙的转化，实现脱硫灰的资源化利用。
1试验部分1。
1原材料表1 电厂脱硫灰主要矿物含量Table 1 Mineral content of power plant desulfurization ash主要矿物CaO MgO SiO2Fe2O3Al2O3SO3f—CaO CaSO3CaSO4含量（%）28.080.3330.120。
357.1216.268.0115.60 5.42 1。
2 试验方法亚硫酸钙转化率的测试:碘量法蒸压砖强度的测试：执行JC239-2001《粉煤灰砖》,其他指标执行GB/T2542—2003《砌墙砖实验方法》2试验结果分析2。
1 温度对亚硫酸钙转化率的影响在脱硫灰中掺加2%的催化剂，水灰比0。
15，改性温度分别为20℃、40℃、80℃、100℃、180℃,改性时间为48h 。
改性条件在20℃、40℃、80℃的实验在恒温箱中进行，100℃、180℃的实验在蒸压釜中进行。
脱硫灰干燥后用碘量法测亚硫酸钙的转化率，实验结果见下图所示图2 复合催化剂对亚硫酸钙转化率的影响Fig.2 The effect of composite catalysts for the conversion of calcium sulfite实验结果显示,TiO 2和MnO 2复合使用时催化效果增强，表现出正协同作用,且随着温度的升高这种协同作用更为明显。
