指令系统与汇编语言程序设计

1010011i n
85 n1 n2
MOV DPTR，#d1d2 ；DPTR←d1d2
90 d1 d2
习题1：找出配对指令，实精现选p反pt 向传送。
《单片机原理及应用》教学课件
例2-4-1：顺序执行下列指令序列，求每一步执行结果。
MOV A，#30H
；A= 30H
MOV 4FH，A
；(4FH)= 30H
2-1 指令格式
一. 汇编语言指令格式 [标号：]操作码操作数1，操作数2[；注释]
换行表示一条指令结束。例： LOOP： MOV A，#40H ；取参数
1.标号：指令的符号地址 2.操作码：指明指令功能。 3.操作数：指令操作对象数据、地址、寄存器名及约定符号。 4.注释行：说明指令在程序中的作用。
第2章指令系统与汇编语言程序设计 2-1 指令格式 2-2 指令寻址方式 2-3 状态标志 2-4 MCS-51指令系统
《单片机原理及应用》教学课件
单片机指令系统概述
一、MCS-51指令分类
MCS-51单片机共有111条指令。 1．按指令所占的字节数分类
①单字节指令49条 ②双字节指令46条 ③三字节指令16条每条指令的平均字节数：
精选ppt
《单片机原理及应用》教学课件
例：查表法求Y=X2。设X(0≤X≤15)在片内RAM的20H单元中，要求将查表求Y，存入片内RAM21H单元。
2）指令地址
1000H 1002H 1004H 1005H 1007H 1008H 100BH
源程序
ORG 1000H
；程序起始地址
SQU: MOV A，20H ；取X
操作码和操作数是指令主体。
精选ppt

第三章MCS51单片机的指令系统和汇编语言程序示例(第5范文

第三章MCS51单片机的指令系统和汇编语言程序示例（第5、6、7节）1．试分析单片机执行下列指令后累加器A和PSW中各标志位的变化状况？（1）MOV A，＃19HADD A，＃66H（2）MOV A，＃5AHADD A，＃6BH2．已知：A＝85H,R0=30H,(30H)=11H, (31H)=0FFH,C=1,试计算单片机执行下列指令后累加器A和C中的值各是多少？（1）ADDC A，R0, （2）ADDC A，31H(3) ADDC A，@R0, (4) ADDC A，#85H3．已知M1和M2中分别存放两个16位无符号数的低8位，M1＋1和M2＋1中分别存放两个16位无符号数的高8位，计算两数之和（低8位存放在M1，高8位存放在M1＋1，设两数之和不超过16位）。

4．试分析单片机执行下列指令后累加器A和PSW中各标志位的变化状况？CLR CMOV A，＃52HSUBB A，＃0B4H5．已知：A=0DFH,R1=40H,R7=19H,(30H)=00H,(40H)=0FFH,试分析单片机执行下列指令后累加器A和PSW中各标志位的变化状况？(1) DEC A (2) DEC R7 (3) DEC 30H (4) DEC @R16．试写出能完成85＋59的BCD加法程序，并对工作过程进行分析。

7．已知：两个8位无符号乘数分别放在30H和31H单元中，编程实现他们乘积的低8位存放在32H，高8位存放在33H。

8．已知：R0=30H，（30H）＝0AAH，试分析执行下列指令后累加器A和30H单元的内容是什么？（1）MOV A, #0FFH ANL A, R0（2）MOV A, #0FH ANL A, 30H（3）MOV A, #0F0H ANL A, @R0（4）MOV A, #80H ANL 30H, A9．设：A=0AAH和P1=0FFH,试编程把累加器A的低四位送入P1口的低四位，P1口的高四位保持不变。

MCS-51单片机指令系统与汇编语言程序设计

JBC bit, rel ; 若(bit)=1，则转移(PC)← (PC)+3+rel，且(bit )←0，否则顺序执行
docin/sundae_meng
P73 例2.58
ORG 0100H
MOV DPTR,#DATA LOOP2: MOV R1，A
MOV R0,#30H
INC R1
MOV R1,#40H LOOP: MOVX A,DPTR
START：
ORG 1000H MOV DPTR，#TABLE MOV A，20H ANL A，#0FH MOVC A，＠A+DPTR MOV 21H，A
docin/sundae_meng
TABLE：
MOV A，20H ANL A，#0F0H
SWAP A MOVC A，＠A+DPTR MOV 22H， A SJMP ＄ DB 30H，31H，32H，33H，34H
docin/sundae_meng
ORG 1000H
START: MOV A, 40H
; 将X送入A中
JZ COMP
; 若A为0，转至COMP处
JNB ACC.7, POST ; 若A第7位不为1（X为正数），则程序转到
POST处，否则（X为负数）程序往下执行
MOV A, #0FFH ; 将1（补码）送入A中
docin/sundae_meng
2.4.1 汇编语言程序设计的步骤
汇编语言程序设计：根据任务要求，采用汇编语言编制程序的过程称为汇编语言程序设计。汇编语言程序设计的步骤：（1）拟订设计任务书（2）建立数学模型（3）确定算法（4）分配内存单元，编制程序流程图（5）编制源程序
进一步合理分配存储器单元和了解I/O接口地址；按功能设计程序，明确各程序之间的相互关系；用注释行说明程序，便于阅读和修改调试和修改。（6）上机调试（7）程序优化

第三章MCS51系列单片机指令系统及汇编语言程序设计

AJMP addr11 绝对转移指令为2K地址范围内的转移指令，对转移目的地址的要求与 ACALL指令中对子程序入口地址的要求相同。【3】短转移指令
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必须在工作寄存器组之中，SP仅用于堆栈操作。
MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）

大学课件MCS51单片机指令系统与汇编语言程序设计

ANL C, P ; （C）← （C）∧（P）
其中：P是PSW的第0位，C是PSW的第7位。
（4）字节符号地址（字节名称）加位序号的形式。对于部分特殊功能寄存器（如状态标志寄存器PSW），还可以用其字节名称加位序号形式来访问某一位。AC 如：
定义：操作数存放在MCS-51内部的某个工作寄存器Rn （R0～R7）或部分专用寄存器中，这种寻址方式称为寄存器寻址。
特点：由指令指出某一个寄存器的内容作为操作数。存放操作数的寄存器在指令代码中不占据单独的一个字节，而是嵌入（隐含）到操作码字节中。
寻址范围：四组通用寄存器Rn（R0～R7）、部分专用寄存器（ A, B, DPTR, Cy ）。
伪指令只出现在汇编前的源程序中，仅提供汇编用的某些控制信息，不产生可执行的目标代码，是CPU不能执行的指令。
（1）定位伪指令ORG
格式：ORG n
其中：n通常为绝对地址，可以是十六进制数、标号或表达式。
功能：规定编译后的机器代码存放的起始位置。在一个汇编语言源程序中允许存在多条定位伪指令，但每一个n值都应和前
2.2.2 直接寻址
定义：将操作数的地址直接存放在指令中，这种寻址方式称为直接寻址。特点：指令中含有操作数的地址。该地址指出了参与操作的数据所在的字节单元地址或位地址。计算机执行它们时便可根据直接地址找到所需要的操作数。
寻址范围：ROM、片内RAM区、SFR和位地址空间。P42
2.2.3 寄存器寻址
定义：指令中给出的操作数是一个可单独寻址的位地址，这种寻址方式称为位寻址方式。
特点：位寻址是直接寻址方式的一种，其特点是对8位二进制数中的某一位的地址进行操作。
寻址范围：片内RAM低128B中位寻址区、部分SFR（其中有83位可以位寻址）。

第3章MCS1的指令系统

25
7．位寻址
3.4
MCS-51指令系统分类介绍
MCS-51 的指令系统，共有 111 条指令，按功能分类，可分为下面5大类：（1）数据传送类(28条) （2）算术操作类(24条（3）逻辑运算类(25条)
（4）控制转移类(17条)
（5）位操作类(17条)
26
3.4
MCS-51指令系统分类介绍
程序存储器 DPTR
2000H A
2010H 64H 64H(10H) 10H
2000H
变址寻址示意图
18
5．基址寄存器加变址寄存器间址寻址方式（变址寻址）说明：（1）本寻址方式是专门针对程序存储器的寻址方式，寻址范围可达到64KB。（2）本寻址方式的指令只有3条： MOVC A，@A+DPTR
8
3.3
1．寄存器寻址方式
指令系统的寻址方式
以通用寄存器的内容为操作数的寻址方式。通用寄存器指A、B 、DPTR以及R0～R7 。寄存器寻址就是从寄存器中读取操作数或存放操作数进寄存
器。
MOV A，Rn ；（Rn）→A，n=0～7 表示把寄存器Rn的内容传送给累加器A 寻址范围：（1）4组通用工作寄存区共32个工作寄存器。（2）部分特殊功能寄存器，例如A、B 以及数据指针寄存器 DPTR等。
在相对寻址的转移指令中，给出了地址偏移量，以“rel” 表示，即把 PC 的当前值加上偏移量就构成了程序转移的目的
地址：
目的地址=转移指令所在的地址 + 转移指令的字节数 + rel 偏移量rel是一带符号的8位二进制数补码数。范围是：–128 - +127 向地址增加方向最大可转移（127+转移指令字节）个单元

第3章_MCS-51单片机指令系统及汇编语言程序设计2

3. 汇编语言的语句格式是什么？使用标号有什么限制？注释段起什么作用？答案： MCS-51汇编语言的语句格式应符合下列结构：【标号：】操作码【操作数】【；注释】标号位于语句的开始，由以字母开头的字母和数字组成，它代表该语句的地址。标号与操作码之间要用“：”隔开，标号与“：”之间不能有空格，“：”与操作码之间可以有空格。注释在语句的最后，以“；”开始，是说明性的文字，与语句的具体功能无关。 4. MCS-51汇编语言有哪几条常用伪指令？各起什么作用？答案： ORG：汇编程序起始地址，用来说明其后程序段在存储器中存放的起始地址； EQU：赋值指令，用来给变量标号赋予一个确定的数值； DB：定义数据字节，指令按字节数的形式把数据存放在存储单元中； DW：定义数据字，按字（双字节）的形式把数据存放在存储单元中； DS：定义存储区，从指定的地址单元开始，保留一定数量的存储单元； BIT：位定义，其功能是把位地址赋给字符名称； END：汇编结束，表明汇编语言程序结束。
2.顺序程序
顺序程序是指程序中没有使用转移类指令的程序段，机器执行这类程序时也只需按照先后顺序依次执行，中间不会有任何分支、循环，也不需要调用子程序。例：将一个单字节十六进制数转换成BCD码。解：算法分析。单字节十六进制数在0～255之间，将其除以100后，商为百位数；余数除以10，商为十位数，余数为个位数。设单字节数存放在40H，转换后，百位数存放在R0中，十位数存放在R1中，个位数存放在R2中，具体程序如下： ORG 0030H MOV A, 40H ；将单字节十六进制数送入A中 MOV B，#64H ；将100送入B中, #64H可直接写成#100 DIV AB MOV R0，A ；百位数送R0，余数在B中 XCH A，B ；余数送入A中 MOV B，#0AH ；将10送入B中, #0AH可直接写成#10 DIV AB ；商为十位数，余数为个位数 MOV R1，A MOV R2，B SJMP $

第4章 MCS-51单片机汇编语言程序设计

开始
程序清单：
送转移地址序号
A，R3 ；取序号 A ；序号乘2 DPTR， #JTAB ；32个子程序首地址送DPTR JMP ＠A+DPTR ；根据序号转移 JTAB： AJMP ROUT00 ；32个子程序首地址 AJMP ROUT01 … MP： MOV RL MOV AJMP ROUT31
第四章 MCS-51 单片机汇编语言程序设计
【例4-1】
双字节二进制数求补。
程序说明：对R3(高8位)、R2(低8位)中的二进制定点数取反加1即可得到其补码。
开始
程序清单：
BINPL：MOV A，R2 CPL A ADD A，#01H MOV R2，A MOV A，R3 CPL A ADDC A，#00H MOV R3，A RET ；低位字节取反；加1 ；低位字节补码送R2 ；高位字节取反；加进位；高位字节补码送R3
散转生成正确偏移号
置换指令地址表首址
转入R3指示的程序
AJMP
……
AJMP
第四章 MCS-51 单片机汇编语言程序设计
3．循环程序
包括：循环初始化、循环处理、循环控制
开始置初值循环体循环结束？ Y 循环修改 N 循环体循环结束？ N Y 结束循环修改结束开始置初值
；调用查表子程序；暂存R1中；调查表子程序；平方和存A中；等待
取第一个数→A 调查表子程序结果存入R1 取下一个数→A 调查表子程序两数平方相加存结果
子程序清单：
SQR： INC A ；加RET占的一个字节 MOVC A，＠A+PC ；查平方表 RET TAB： DB 0，1，4，9，16 DB 25，36，49，64，81 END

第4章 MCS-51单片机汇编语言程序设计(2)

START：MOV DPTR,#TAB ： MOV A,R7 ADD A,R7 MOV R3,A MOVC A,@A+DPTR
XCH A,R3 INC A MOVC A,@A+DPTR MOV DPL,A MOV DPH,R3 CLR A JMP @A+DPTR TAB DW DW A0 A1
…………. DW AN
INC
DPTR
MOVX A,@DPTR SUBB A,R7 JNC XCH BIG1 A,R7
BIG0:INC DPTR
实现程序如下: 实现程序如下
START：CLR C ： MOV DPTR，#ST1 ， MOVX A，@DPTR ， MOV R7,A
MOVX @DPTR,A RET BIG1:MOVX A,@DPTR SJMP BIG0
实现程序如下: 实现程序如下 MOV 30H, 20H ANL 30H,#00011111B MOV A,21H SWAP A RL A ANL A,#11100000B ORL 30H,A
第4章 MCS-51单片机汇编语言程序设计
实现程序如下: 实现程序如下例 A,@R1 ADDC4.3 做3个字节的无符号的加法. 无符号的加法.设一个加 MOV R0，#52H ， MOV @R0,A 数存放在内部RAM 50H、 RAM的数存放在内部RAM的50H、 MOV R1，#55H ， DEC R0 51H、52H单元中单元中， 51H、52H单元中，另一 DEC R1 RAM的53H、 MOV A,@R0 个加数存放在RAM 个加数存放在RAM的53H、 MOV A,@R0 54H、55H单元中单元中， 54H、55H单元中，相加 ADD A,@R1 结果存内部RAM的50H、结果存内部RAM的50H、 RAM ADDC A,@R1 51H、52H单元单元， 51H、52H单元，均从高 MOV @R0,A 字节开始存放，字节开始存放，进位存放 MOV 00H,C 在位寻址区的00H位中。 00H位中在位寻址区的00H位中。 MOV @R0,A DEC DEC R0 R1

C51单片机汇编语言程序设计

C51单片机汇编语言程序设计一、二进制数与十六进制数之间的转换1、数的表达方法为了方便编程时书写，规定在数字后面加一个字母来区别，二进制数后加B十六进制数后加H。

2、二进制数与十六进制数对应表二进制十六进二进制制0000000100100011010001010110011101234567100010011010101111001101 11101111十六进制89ABCDEF3、二进制数转换为十六进制数转换方法为：从右向左每4位二进制数转化为1位十六进制数，不足4位部分用0补齐。

例：将（1010000110110001111）2转化为十六进制数解：把1010000110110001111从右向左每4位分为1组，再写出对应的十六进制数即可。

0101000011011000111150D8F答案：（1010000110110001111）2=（50D8F）16例：将1001101B转化为十六进制数解：把10011110B从右向左每4位分为1组，再写出对应的十六进制数即可。

100111109E答案：10011110B=9EH4、十六进制数转换为二进制数转换方法为：将每1位十六进制数转换为4位二进制数。

例：将（8A）16转化为二进制数解：将每位十六进制数写成4位二进制数即可。

8A10001010答案：（8A）16=（10001010）2例：将6BH转化为二进制数解：将每位十六进制数写成4位二进制数即可。

6B01101011答案：6BH=01101011B二、计算机中常用的基本术语1、位（bit）计算机中最小的数据单位。

由于计算机采用二进制数，所以1位二进制数称作1bit，例如110110B为6bit。

2、字节（Byte，简写为B）8位的二进制数称为一个字节，1B=8bit3、字（Word）和字长两个字节构成一个字，2B=1Word。

字长是指单片机一次能处理的二进制数的位数。

如AT89S51是8位机，就是指它的字长是8位，每次参与运算的二进制数的位数为8位。

MCS51单片机C语言

第2章 MCS-51系列单片机的指令统及汇编语言程序设计

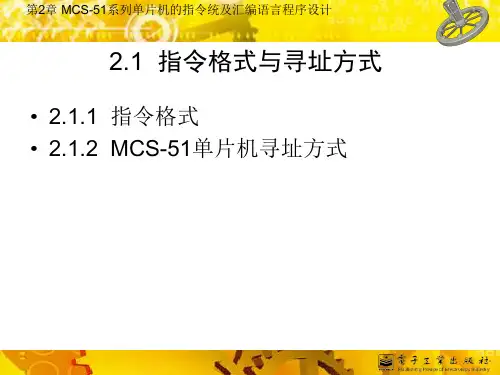

2.1.2 MCS-51单片机寻址方式
– 3. 存放器寻址
– 例：MOV A，R7 ；将通用存放器R7中的
数送
给A，即(A)←(R7)
– 操作数〔源操作数〕存放在当前工作存放器组中某个存放器中，这种寻址方式称为存放器寻址。
– 存放器寻址方式的寻址范围包括：
第2章 MCS-51系列单片机的指令统及汇编语言程序设计
2.1.2 MCS-51单片机寻址方式
– 5. 变址寻址
• 例：MOVC A，@A+DPTR ；将地址为 (A)+(DPTR)的 ROM单元中的数送给A
• 操作数是以(DPTR)为基址，(A)为变址，将两者之和作为地址，找出该地址对应的ROM单元，再将该单元的数送给A，这种寻址方式称为变址寻址方式。
第2章 MCS-51系列单片机的指令统及汇编语言程序设计
2.1.2 MCS-51单片机寻址方式
– MCS-51指令系统的7种寻址方式，概括起来如下表所示。
7种寻址方式及其寻址空间
第2章 MCS-51系列单片机的指令统及汇编语言程序设计
2.2 MCS-51单片机指令系统
• MCS-51单片机指令系统有5类共111条指令，按照功能分类，可以分为以下五大类：
加器
A，即(A)←(30H)
– 操作数〔源操作数〕是直接给出内部RAM中某
个单元的地址或名称〔特殊功能存放器〕，这种寻址方式称为直接寻址。
– 直接寻址方式的寻址范围包括：
– 〔1〕内部RAM的128个单元。
– 〔2〕特殊功能存放器。
– 应当说明的是，直接寻址方式是对所有特殊功能存放器读/写的唯一寻址方式。

第3章 MCS-51单片机汇编语音程序设计

第3章 MCS-51单片机汇编语言程序设计
3.5
循环程序设计
当程序中的某些指令需要反复执行多次时，采用循环程序的方式，这样会使程序缩短，节省存储单元（并不节省执行时间）。循环次数的控制，有两种控制方式: •第一种方法先判断再处理即先判断满不满足循环条件，如不满足，就不循环，多以循环条件控制。 •第二种方法先处理再判断，即循环执行一遍后，下一轮还需不需要进行，多以计循环次数控制。循环可以有单重循环和多重循环，在多重循环中，内外循环不能交叉，也不允许外循环跳入内循环。下面通过几个实例说明循环程序的设计方法。
程序如下：
START:MOV C,P2.2
ORL C,TF0 ANL C,P1.1 MOV F0,C MOV C,IE1
ORL C,/25H
ANL C,F0 ANL C,/26H MOV P1.3,C SJMP $
第3章 MCS-51单片机汇编语言程序设计
3.7 子程序
当一段程序需多次应用,或为多人应用时,这段程序编为子程序. 子程序是构成单片机应用程序必不可少的部分，通过
第3章 MCS-51单片机汇编语言程序设计
ORG 0020H MOV R0，#0AH ；外循环10次 DL2： MOV R1，#MT ；内循环MT次 DL1： NOP NOP ；空操作指令 DJNZ R1，DL1 DJNZ R0，DL2 RET
外内
内循环DL1到指令DJNZ R1，DL1的计算：（1+1+2）×2μS×MT=1000μS MT=125=7DH 将7DH代入上面程序的MT，计算总的延时时间： {1+[1+（1+1+2）×125+2]*10}×2μS =10062μS=10.062mS 若需要延时更长时间，可以采用多重循环。

第3章 MCS-51 的指令系统与汇编语言程序设计1

每条指令在执行时要花去一定的时间，以机器周期为单位。按指令的执行时间来分： (1) 1个机器周期（12个时钟振荡周期）指令64条 (2) 2个机器周期（24个时钟振荡周期）指令45条 (3) 4个机器周期（48个时钟振荡周期）只有乘、除两条指令的执行时间。 12MHz晶振:机器周期为1s。按指令的功能分类，可分为5大类：数据传送类（29条）；算术运算类（24条）逻辑运算及移位类（24）；控制转移类（17条）位操作类（17条）

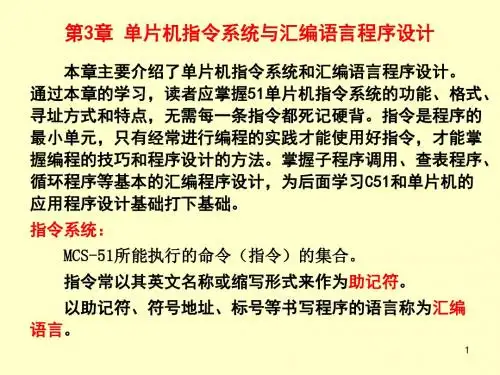

第3章 MCS-51的指令系统与汇编语言程序设计
【学习目标】掌握单片机的指令系统，熟悉指令功能、指令格式以及指令的寻址方式；理解汇编语言的特点以及与机器语言之间的区别和联系；掌握汇编语言程序设计的步骤、汇编语言程序的结构；熟练掌握汇编语言应用程序的开发
xuminxm11@ 密码：xuminxm1111
2．汇编语言 4) （4）DB（Define Byte）
汇编结果：（1000H）汇编结果：（2000H） =25H =25H
页码 P68 P70 P73
章节或标题
（5）DW（Define Word）（4）分配内存单元
原错误
例如， ORG 1000H
更正为
例如， ORG 2000H
分配内存工作单元，确定层序和数据的真实地址
; 取高位 ; 两数高位相加 ; 存“和”的高位
【例3.11】有一数据块存放起始地址为DATA1的片外RAM 区，数据块以“0”为结束标志，要求将其传送到DATA2为起始地址的片内RAM区。编写程序如下： MOV DPTR, #DATA1 MOV R0，#DATA2 LOOP:MOVX A, @DPTR JZ ENDO MOV @R0，A INC DPTR INC R0 AJMP LOOP ENDO: SJMP $ ;设置片外RAM数据块地址指针 ;设置片内RAM数据块地址指针 ;取数 ;检测是否为0？为0，转ENDO ;不为0，传送 ;修改地址指针

MCS—51单片机指令系统及程序设计基础题目

MCS—51单片机指令系统及程序设计基础题目一、判断题（）1．MCS—51单片机的指令格式中操作码与操作数之间必须用“，”分隔。

（）2．MCS—51指令：MOV A，#40H ；表示将立即数40H传送至A中。

（）3．MCS—51指令：MOV A，@R0 ；表示将R0指示的地址单元中的内容传送至A中。

（）4．MCS—51指令：MOVX A，@DPTR ；表示将DPTR指示的地址单元中的内容传送至A中。

（）5．MCS—51的数据传送指令是把源操作数传送到目的操作数，指令执行后，源操作数改变，目的操作数修改为源操作数。

（）6．MCS—51指令中，MOVX为片外RAM传送指令。

（）7．MCS—51指令中，MOVC为ROM传送指令。

（）8．将37H单元的内容传送至A的指令是：MOV A，#37H。

（）9．MCS—51指令中，16位立即数传送指令是：MOV DPTR，#data16。

（）10．MCS—51单片机，CPU对片外RAM的访问只能用寄存器间接寻址的方式，且仅有4 条指令。

（）11．如JC rel发生跳转时，目标地址为当前指令地址加上偏移量。

（）12．对于8051单片机，当CPU对内部程序存储器寻址超过4K时，系统会自动在外部程序存储器中寻址。

（）13．指令MUL AB执行前（A）=F0H，（B）=05H，执行后（A）=FH5，（B）=00H。

（）14．已知：DPTR=11FFH 执行INC DPTR后，结果：DPTR=1200H。

（）15．已知：A=11H B=04H，执行指令DIV AB后，其结果：A=04H，B=1 CY=OV=0。

（）16．已知：A=1FH，（30H）=83H，执行ANL A，30H 后，结果：A=03H （30H）=83H P=0。

（）17．无条件转移指令LJMP addr16称长转移指令，允许转移的目标地址在128KB空间范围内。

（）18．MCS—51指令系统中，执行指令FGO bit F0 ，表示凡用到F0位的指令中均可用FGO来代替。

第03章 MCS - 51单片机指令系统

这里源操作数不能进行寄存器间接寻址, 也就是MOV Rn , @Rn 这个指令是不能用的。
第二节数据传送指令
第3章 MCS-51单片机指令系统
（2）将数据传送到工作寄存器Rn的指令（3条）例:已知累加器A的内容为30H,寄存器R7的内容为50H,内部RAM30H单元的内容为40H,内部 RAM50H单元的内容为10H,请指出下列每条指令执行以后相应单元内容的变化.
第一节指令格式与寻址方式
第3章 MCS-51单片机指令系统
（6）相对寻址：
在MCS -51 指令系统中设有转移指令, 分为直接转移和相对转移指令, 在相对转移指令中采用相对寻址方式。这种寻址方式是以PC的内容为基本地址, 加上指令中给定的偏移量作为转移地址，也就是目的地址（用来修改PC的值）。指令中给出的偏移量是一个 8 位带符号的常数, 可正可负, 其范围为－128～+127。
第3章 MCS-51单片机指令系统
（1）立即寻址：
立即寻址方式是将操作数直接存放在指令字节中，作为指令的一部分存放在代码段里。比如：MOV A, ＃3AH 跟在指令操作码后面的数就是参加运算的数, 该操作数称为立即数。立即数有一字节和二字节两种可能, 如指令: MOV DPTR, ＃0DFFFH 上述两条指令均为立即寻址方式, 第一条指令的功能是将立即数 3AH送累加器A中, 第二条指令的功能是将立即数 0DFFFH送数据指针DPTR中（DPH, 0FFH→DPL）。
第二节数据传送指令
第3章 MCS-51单片机指令系统
3.2数据传送指令
程序中使用最多的指令,主要用于内部RAM、寄存器、外部RAM以及程序存储器之间的数据传送、保存以及交换。工作原理：将源操作数简单地传给目的操作数，而源操作数的内容不变，PSW的内容不改变。分类：内部数据传送指令、外部传送指令、查表指令、交换指令和堆栈指令。

第三章MCS-51指令系统及汇编语言程序设计

指令系统的寻址方式
MCS-51指令系统及一般说明 MCS-51指令系统及一般说明
在介绍指令之前，在介绍指令之前，先对指令中使用的一些符号意义进行简单的说明。的说明。 direct---直接地址， ---直接地址 ① direct---直接地址，即8位的内部数据存储器单元或特殊功能寄存器的地址。功能寄存器的地址。 #data--包含在指令中的8位常数。 --包含在指令中的 ② #data--包含在指令中的8位常数。 #datal6--包含在指令中的16位常数包含在指令中的16位常数。 ③ #datal6--包含在指令中的16位常数。 rel-- 位的带符号的偏移量。用于SJMP --8 SJMP及所有的条件转移 ④ rel--8位的带符号的偏移量。用于SJMP及所有的条件转移指令中。指令中。偏移量按相对于下一条指令的第一个字节地址与跳转后指令第一个字节地址之差计算，范围内取值。后指令第一个字节地址之差计算，在－128~+127范围内取值。 128 +127范围内取值 DPTR--数据指针，可用作16位的地址寄存器。 --数据指针 16位的地址寄存器 ⑤ DPTR--数据指针，可用作16位的地址寄存器。
指令系统的寻址方式
寄存器间接寻址
寄存器间接寻址方式可用于访问内部RAM 或外部数据存储器寄存器间接寻址方式可用于访问内部 RAM或外部数据存储器。 RAM 或外部数据存储器。这种寻址方式是由指令指定某一寄存器的内容作为操作数的地址。地址。其中(Ri)=40H (Ri)=40 例如 MOV A，@Ri ；（i＝0或1），其中(Ri)=40H 这条指令表示从Ri中找到源操作数所在单元的地址， Ri中找到源操作数所在单元的地址这条指令表示从Ri中找到源操作数所在单元的地址，把该地址中的内容传送给A 即把内部RAM 40H单元的内容送到累加器A RAM中址中的内容传送给A。即把内部RAM中40H单元的内容送到累加器A 中。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5 MOV
十六位数的传递指令（1条） DPTR，#data16
8051是一种8位机，这是唯一的一条16位立即数传递指令。功能：将一个16位的立即数送入DPTR中去。其中高8位送入DPH，低8位送入DPL。例：MOV DPTR，#1234H 执行完了之后DPH中的值为12H，DPL中的值为34H。如果我们分别向DPH，DPL送数，则结果也一样。如下面两条指令： MOV DPH，#35H MOV DPL，#12H。
6
相对寻址
Relative Addressing
以当前程序计数器PC的内容为基础，加上指令给出的一字节补码数（偏移量）形成新的PC值的寻址方式。相对寻址用于修改PC值，主要用于实现程序的分支转移。例如， SJMP 08H ； PC←PC+2+08H 指令操作示意图如图2-19所示。
如：JC
8 堆栈操作（2条） PUSH direct ；SPSP+1，(SP)(direct) POP direct ; (direct) (SP), SPSP-1 第一条为压入指令，就是将direct中的内容送入堆栈中，第二条为弹出指令，就是将堆栈中的内容送回到direct中。例： MOV SP，#10H MOV 40H，#50H PUSH 40H PUSH 30H
7 位寻址
返回本节首页
1
立即寻址 Immediate Addressing
指令中直接给出操作数的寻址方式。立即操作数用前面加有#号的8位或16位数来表示。例如：MOV A，# 60H ；A←#60H MOV DPTR，# 3400H ；DPTR←#3400H MOV 30H，# 40H ；30H单元←#40H 上述三条指令执行完后，累加器A中数据为立即数据60H，DPTR寄存器中数据为3400H，30H单元中数据为立即数40H。
2.7.1 MCS-51指令系统的分类、格式及一般说明
1 指令分类 2 指令格式 3 指令描述符号介绍
返回本节首页
1 指令分类
按指令功能，MCS-51指令系统分为数据传递与交换、算术运算、逻辑运算、程序转移、布尔处理操作、CPU控制等6类。布尔处理操作类指令又称位操作指令。
返回本节
2 指令格式
返回本节
2.7.3 分类指令
1 数据传送类指令 2 算术运算类指令
3 逻辑运算与循环类指令
4 程序转移类指令
5 调用子程序及返回指令
6 位操作指令
返回本节首页
§1
数据传送类指令（29条）
Data Transfer Instruction
MCS-51 助记符：助记符： MOV、MOVX、MOVC XCH、XCHD、SWAP PUSH、POP 源操作数寻址方式（5种）：
则就相当于执行了
MOV DPTR，#3512H。
6 累加器A与片外RAM之间的数据传递类指令(4条) MOVX MOVX MOVX MOVX A，@Ri @Ri，A A，@DPTR @DPTR，A
说明： 1.在51中，与外部存储器RAM打交道的只可以是A累加器。所有需要送入外部RAM的数据必需要通过A送去，而所有要读入的外部 RAM中的数据也必需通过A读入。在此我们可以看出内外部RAM的区别了，内部RAM间可以直接进行数据的传递，而外部则不行。比如，要将外部RAM中某一单元（设为0100H单元的数据）送入另一个单元（设为0200H单元），也必须先将0100H单元中的内容读入A，然后再送到0200H单元中去。
Ri——当前选中的寄存器区中的2个工作寄存器 R0、R1（i=0，1）。 direct—8位的内部数据存储器单元中的地址。
#data——包含在指令中的8位常数。
#data16——包含在指令中的16位常数。 addr16——16位目的地址。 addr11——11位目的地址。
rel——8位带符号的偏移字节，简称偏移量。 DPTR——数据指针，可用作16位地址寄存器。 bit——内部RAM或专用寄存器中的直接寻址位。 A——累加器。 B——专用寄存器，用于乘法和除法指令中。 C——进位标志或进位位，或布尔处理机中的累加器。
@——间址寄存器或基址寄存器的前缀，如@Ri，@DPTR。 / ——位操作数的前缀，表示对该位操作数取反，如/bit。 ×——片内RAM的直接地址或寄存器。 (×)——由×寻址的单元中的内容。 ——箭头左边的内容被箭头右边的内容所代替。
返回本节
2.7.2 寻址方式
1 立即寻址
2 直接寻址
3 寄存器寻址 4 寄存器间接寻址 5 变址寻址 6 相对寻址
7
读程序存储பைடு நூலகம்指令（2条）
MOVC A，@A+DPTR MOVC A，@A+PC
本组指令是将ROM中的数送入A中。本组指令也被称为查表指令，常用此指令来查一个已做好在ROM中的表格说明：查找到的结果被放在A中，因此，本条指令执行前后，A 中的值不一定相同。例：有一个数在R0中，要求用查表的方法确定它的平方值（此数的取值范围是0-5）如果R0中的值为2， MOV DPTR，#100H MOV A，R0 则最终地址为 100H+2为102H， MOVC A，@A+DPTR . … 到102H单元中找到的是4。 ORG 0100H DB 0,1,4,9,16,25
立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、变址寻址。
MOV XCHG PUSH、POP
目的操作数寻址方式（3种）：
直接寻址、寄存器寻址、寄存器间接寻址除了目的操作数为ACC的指令影响奇偶标志P外，一般不影响标志位。
直接地址 direct
累加器 A
直接地址 direct
间接地址 @Ri
2.要读或写外部的RAM，当然也必须要知道RAM的地址，在后两条指令中，地址是被直接放在DPTR中的。而前两条指令，由于Ri（即R0或R1）只是8位的寄存器，所以只提供低8位地址。高8位地址由P2口来提供。（演示举例） 3.使用时应先将要读或写的地址送入DPTR或Ri中，然后再用读写命令。例：将外部RAM中100H单元中的内容送入外部RAM中200H 单元中。 MOV DPTR，#0100H MOVX A，@DPTR MOV DPTR，#0200H MOVX @DPTR，A
Bit Addressing
位寻址只能对有位地址的单元作位寻址操作。位寻址其实是一种直接寻址方式，不过其地址是位地址。例如：SETB 10H ；将10H位置1 若22H单元中存放着数据40H，22H单元的D0位的位地址为10H，执行上述指令后（22H）=41H。又如：MOV 32H，C ；32H←进位位C ORL C ，32H ；C←C∨32H
以寄存器中内容为地址，以该地址中内容为操作数的寻址方式。间接寻址的存储器空间包括内部数据RAM和外部数据RAM。能用于寄存器间接寻址的寄存器有R0， R1，DPTR，SP。其中R0、R1必须是工作寄存器组中的寄存器。SP仅用于堆栈操作。
例如：MOV @R0，A ；内部RAM(R0)←A其指令操作过程示意图如图2-15所示。又如：MOVX A，@R1；A←外部RAM(P2R1) 其指令操作过程示意图如图2-16所示。再如： MOVX @DPTR ， A ；外部 RAM(DPTR)←A 其指令操作过程示意图如图2-17所示。
23
指令代码
程序存储区 1000H 1001H 1002H 40 23 30
当前PC
…
1024H 1025H
…
47 45
23H
1002H ALU 1025H
程序存储器
PC
2000H SJMP 08H 08H 200AH (2000H) 200AH
2000H+2
图2-19 相对寻址示意图
返回本节
7 位寻址
返回本节
2
直接寻址 Direct Addressing
指令中直接给出操作数地址的寻址方式，能进行直接寻址的存储空间有SFR寄存器和内部数据 RAM。
例如：MOV PSW，# 20H PSW←#20H ；
PSW为直接寻址寄存器的符号地址。 MOV A，30H ；A←30H内部RAM 单元中的内容 30H为直接给出的内部RAM的地址。
片内RAM
R0
30H
30H
34H
A
34H
图2-15 MOV @R0，A间接寻址示意
片外 RAM
P2 34H DPTR 2000H R1 10H 3410H 45H 2000H
片外 RAM
30H
A
45H
A
30H
图2-16 MOVX A，@R1 间接寻址示意图
图2-17 MOVX @DPTR，A 间接寻址示意图
2.7 MCS-51单片机指令系统
2.7.1 MCS-51指令系统的分类、格式及一般说明
2.7.2 寻址方式
2.7.3 分类指令
MCS-51单片机指令系统有如下特点：
（1）指令执行时间快。（2）指令短，约有一半的指令为单字节指令。（3）用一条指令即可实现2个一字节的相乘或相除。（4）具有丰富的位操作指令。（5）可直接用传送指令实现端口的输入输出操作。
如：MOVC A，@A+PC 设A=E0H
程序存储区 2040H 2041H 83 … … 47 45 ALU 2121H 指令代码 A 45 E0
当前PC …
2120H 2121H
程序存储器
DPTR 2000H A
10H
2000H
2010H
64H
64H(10H)
图2-18 变址寻址示意图
返回本节
2 以寄存器Rn为目的操作数的指令（3条）
MOV Rn，A MOV Rn，direct MOV Rn，#data
