水景喷泉系统操作作业指导书讲解学习

喷泉工程操作手册第一章：引言1.1 介绍这本《喷泉工程操作手册》旨在提供给技术人员和工程师一个全面的指南，以便设计、建造和维护各种类型的喷泉。

本手册将涵盖从喷泉的基本工作原理到操作和维护的详细信息。

1.2 用途本操作手册的目标读者包括喷泉设计师、工程师、施工队伍和维护人员。

这些指南将帮助读者理解喷泉系统的各个组成部分以及如何使用和维护它们，以确保喷泉的正常运行和长期性能。

第二章：基本原理2.1 喷泉系统的工作原理在本节中，将介绍喷泉系统的基本工作原理。

这将包括水的循环、喷头的工作原理以及对水流的控制方法。

2.2 喷泉系统的组成部分在本节中，将详细介绍喷泉系统的各个组成部分，包括水泵、水池、喷头、水管以及电子控制系统。

将详细讨论每个组件的功能和如何进行正确的安装和设置。

第三章：设计和建造3.1 喷泉设计的基本原则在本节中，将全面介绍喷泉设计的基本原则。

这将包括对场地的评估、水源的选择、喷头布置以及喷泉的材料选择等方面的指导。

3.2 喷泉的建造过程在本节中，将讨论喷泉的建造过程。

将介绍土木工程、电气工程和水力工程等方面的基本要点，并提供建设喷泉所需的步骤和注意事项。

第四章：操作和维护4.1 喷泉的操作指南在本节中，将提供有关喷泉操作的详细指南。

将介绍如何正确启动和关闭喷泉系统，如何调整喷头和水流，以及如何解决常见的操作问题。

4.2 喷泉的维护和保养在本节中，将提供喷泉系统的维护和保养指南。

将讨论定期维护的重要性，如清洁喷头、清理水池和保养水泵等。

还将提供故障排除指南，以帮助解决常见的维护问题。

第五章：安全注意事项在本章中，将重点介绍喷泉工程中的安全注意事项。

这将包括如何正确使用和处理化学品、如何防止电击和溺水等安全问题的指导。

结论通过阅读本《喷泉工程操作手册》，读者将获得涉及喷泉设计、建造、操作和维护的全面指南。

这将有助于确保喷泉系统的正常运行和长期性能，并最大程度地提升喷泉的美学价值。

为了确保操作的安全性，请在操作和维护喷泉系统时遵守相关的安全规定和指南。

喷泉清洗作业指导书==================1. 引言喷泉作为一种艺术景观，常常是公共场所的亮点之一。

然而，由于长时间的使用和暴露在外的环境影响，喷泉会变得脏乱，并且可能会出现水质污染的问题。

因此，定期进行喷泉清洗是必要的，以确保喷泉的美观、卫生和正常运行。

本作业指导书将指导您进行喷泉清洗的步骤，以确保工作的顺利进行和保证清洗的质量。

2. 准备工作在开始喷泉清洗之前，需要进行一些准备工作，以确保操作的安全和顺利进行：- 确保清洗人员穿戴适当的个人防护装备，包括手套、面具、护目镜和防滑鞋。

- 切断喷泉供水，以避免意外事故发生。

- 清理周围的杂物和障碍物，确保工作区域清晰和安全。

3. 清洗步骤按照以下步骤进行喷泉的清洗：步骤一：清理水池1. 将水池中的水排干，使用水泵或其他工具将水池内的残余水分排除。

步骤二：清洗喷泉装置1. 拆除喷泉装置的每个组件，例如喷头、喷嘴、喷水管等。

2. 将这些组件放入清水中浸泡，然后使用清洁剂和刷子彻底清洗。

3. 冲洗干净每个组件，并确保其质量和外观没有损坏。

4. 在安装组件之前，确保它们已经完全干燥。

步骤三：清洗水池边缘1. 使用适当的清洁工具清洗水池边缘，包括石头、瓦片等。

2. 注意使用适量的清洁剂，以避免污染水质。

步骤四：清洗水池底部1. 使用清洁工具清洗水池底部，确保水中的污物被彻底清洁。

2. 注意清洗角落和难以达到的地方。

步骤五：清洗水循环系统1. 检查水循环系统的过滤器和泵器，确保其正常运行。

2. 清洗过滤器和泵器，以去除污物和杂质。

步骤六：重新装配喷泉装置1. 确保喷泉装置的每个组件已经彻底干燥，并没有损坏。

2. 重新安装每个组件，确保正确连接和安装。

4. 清洗后的注意事项完成清洗后，需要注意以下事项以确保工作的完整和安全：- 打开水源，确保水循环系统和喷泉装置正常工作。

- 检查所有连接和组件，确保没有松动或泄漏。

- 清理工作区域，保持整洁和安全。

园区喷泉开关机流程一、叠泉一、开机流程1、时控开关定时。

解锁：按解锁按钮4次解锁，解锁后可进行时间、定时、星期调节，再按4次上锁。

详细操作如下图一所示。

2、保洁清洗完，通知物管放水，先把第一层放满，再开二、三、四层抽水。

一层为水晶球、二层、三层、四层为1#泵，断路器开关向上即为开。

如下图示：此状态即为开泵此状态即为关泵3、待四层喷泉水流正常后，检查一层水位是否正常。

水位低时需要补水。

补水需在对讲机5频道呼物管部来补水。

低位和高位见现场所示标记线。

二、关机流程1、关掉一层水晶球、二层、三层、四层1#泵，断路器向下即为关。

2、如果保洁部清洁叠泉，需要开启排污泵排水，先开断路器，再按按钮开关（启动\停止）。

按下此按钮即为开二、风车水景一、开机流程1、检查水位。

（水位必须超过20-30cm设备才能运行）。

2、检查每个水泵的阀门，每个泵的阀门必须在开的状态。

3、检查排污阀的阀门，必须在闭的状态。

4、检查线路是否有松动、有无跳闸的现象。

5、如果上述都是完好的，把时空开关打到自动的模式，喷泉按照预定的时间开始运行和停止。

6、时控开关操作如下图一所示。

二、巨人喷泉一、开机流程1、检查水位（水位必须超过20cm设备才能运行）2、电源开关的分布如下图水泵开启按钮总电源开关水泵关闭按钮水泵电源灯关闭按钮景观灯电源灯开启按钮时控开关3、每天开机前一定要检查水位是否满足开机条件，未满足条件要断开电源，直至满足条件再送电。

若需要清洗必须关闭总电源，待清洗完成后，水放到合适位置再打开总电源。

使用过程中只要调好定时器、开机前检查开机条件是否满足，选择在自动运行每天无需操作设备。

4、时控开关操作如下图一所示四、星际流水一、开机流程1、检查水位。

（水位必须超过20-30cm设备才能运行）。

2、检查线路是否有松动、有无跳闸的现象。

3、如果上述都是完好的，把时空开关打到自动的模式，喷泉按照预定的时间开始运行和停止。

4、时控开关操作如下图一所示。

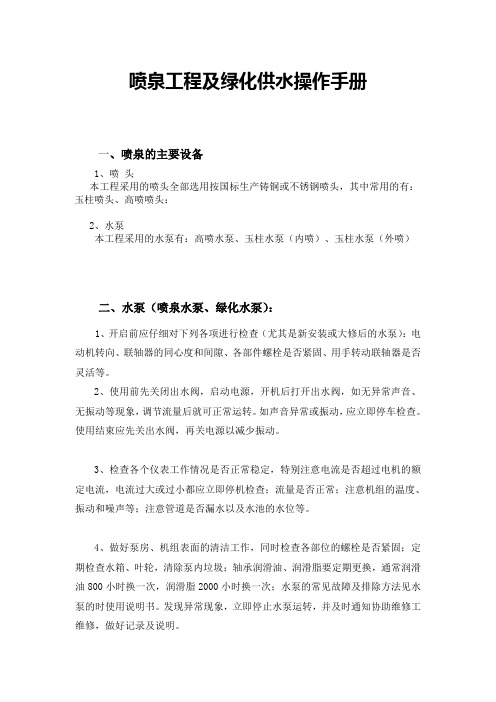

喷泉工程及绿化供水操作手册一、喷泉的主要设备1、喷头本工程采用的喷头全部选用按国标生产铸铜或不锈钢喷头，其中常用的有：玉柱喷头、高喷喷头：2、水泵本工程采用的水泵有：高喷水泵、玉柱水泵（内喷）、玉柱水泵（外喷）二、水泵（喷泉水泵、绿化水泵）：1、开启前应仔细对下列各项进行检查（尤其是新安装或大修后的水泵）：电动机转向、联轴器的同心度和间隙、各部件螺栓是否紧固、用手转动联轴器是否灵活等。

2、使用前先关闭出水阀，启动电源，开机后打开出水阀，如无异常声音、无振动等现象，调节流量后就可正常运转。

如声音异常或振动，应立即停车检查。

使用结束应先关出水阀，再关电源以减少振动。

3、检查各个仪表工作情况是否正常稳定，特别注意电流是否超过电机的额定电流，电流过大或过小都应立即停机检查；流量是否正常；注意机组的温度、振动和噪声等；注意管道是否漏水以及水池的水位等。

4、做好泵房、机组表面的清洁工作，同时检查各部位的螺栓是否紧固；定期检查水箱、叶轮，清除泵内垃圾；轴承润滑油、润滑脂要定期更换，通常润滑油800小时换一次，润滑脂2000小时换一次；水泵的常见故障及排除方法见水泵的时使用说明书。

发现异常现象，立即停止水泵运转，并及时通知协助维修工维修，做好记录及说明。

三、喷泉工程的日常维护1．喷泉的水质要求供水水质应符合现行《生活用水卫生标准》规定的感官性状指标要求即：（1）色度不超过15度，并不得呈现其它异色，混浊度不超过10度；不得含有肉眼可见物。

（2）物化指标水中杂质含量不大于0.1%杂质粒度不大于0.2毫米氯离子含量不超过400mm/L值在6.5~8.5范围内2．喷泉工程的补水要求喷泉用水应循环使用。

当喷嘴有要求时，循环水应经过滤处理。

循环系统的补充水量应根据蒸发、风吹、渗漏、排污等损失确定，一般宜采用循环流量的5~10%。

3．喷泉水池的管路喷泉应设配水管、回水管、溢流管、泄水管和配水管泄空设施，回水管上应设滤网。

喷泉配水管宜环状布置，配水管水头损失一般宜采用5~10mm/m。

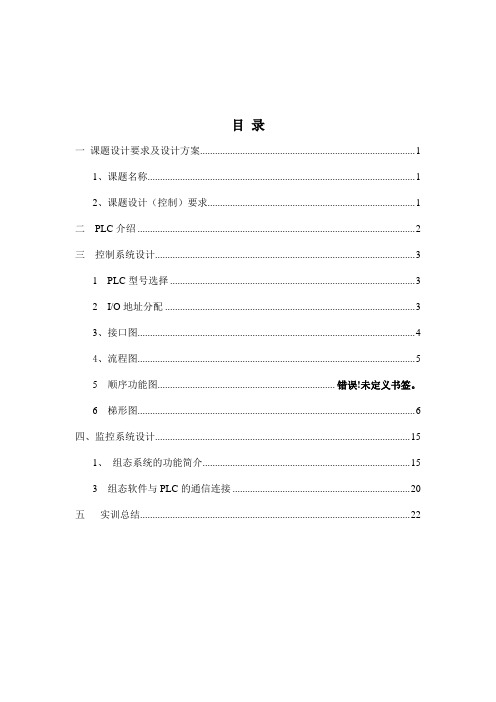

目录一课题设计要求及设计方案 (1)1、课题名称 (1)2、课题设计（控制）要求 (1)二PLC介绍 (2)三控制系统设计 (3)1 PLC型号选择 (3)2 I/O地址分配 (3)3、接口图 (4)4、流程图 (5)5 顺序功能图..................................................................... 错误！未定义书签。

6 梯形图 (6)四、监控系统设计 (15)1、组态系统的功能简介 (15)3 组态软件与PLC的通信连接 (20)五实训总结 (22)一课题设计要求及设计方案1、课题名称花式喷泉的PLC控制2、课题设计（控制）要求控制任务和要求1．按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。

2．喷泉的工作方式由花样选择开关和单步／连续开关决定。

3．当单步／连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式，运行一个循环。

4. 花样选择开关用于选择喷泉的喷水花样，现考虑四种喷水花样。

①花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延时2s后，3号喷头喷水，再延时2s后，2号喷头喷水，又延时2s后，1号喷头喷水。

18s 后，如果为单步工作方式，则停下来。

如果为连续工作方式，则继续循环下去。

②花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延时2s后，2号喷头喷水，再延时2s后，3号喷头喷水，又延时2s后，4号喷头喷水。

30s 后，如果为单步工作方式，则停下来。

如果为连续工作方式，则继续循环下去。

③花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延时3s后，2号、4号喷头喷水，1号、3号喷头停止喷水。

如此交替运行15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停下来。

如果为连续工作方式，则继续循环下去。

④花样选择开关在位置4时，按下启动按钮后，按照1－2－3－4的顺序，依次间隔2s喷水，然后一起喷水。

“机电传动控制”课程设计任务书第十三组1.设计题目：喷泉控制系统程序设计（一）2.设计内容：1）喷泉控制要求为“A、D同时喷6秒，并左右摆动——A、C同时喷7秒并旋转——B、D同时喷10秒并旋转——A、C、B同时喷5秒并摆动——2秒后再循环”2）每个喷头工作时，都连带红、绿、黄、蓝四个彩灯间隔0.1秒循环发光。

3）喷泉可以实现单周期、连续两种操作方式。

4）当选择连续时，要求循环20次后终止循环，发出声光间断报警，按停止按钮终止报警。

3.设计要求：1）画出端子分配图和顺序功能图2）设计并调试PLC控制梯形图3）设计说明书4.进度安排：1）理解题目要求，查阅资料，确定设计方案 1天2）PLC顺序功能图与梯形图设计 2天3）说明书撰写 1天4）答辩 1天指导教师：目录1.前言 (3)第一部分1.PLC概述 (5)2.设计任务书 (7)第二部分1.总体设计 (8)第三部分1.PLC设计思想 (11)第四部分1.PLC课程设计总结 (20)前言自动控制技术的研究有利于将人类从复杂、危险、繁琐的劳动环境中解放出来并大大提高控制效率。

自动控制是工程科学的一个分支。

它涉及利用反馈原理的对动态系统的自动影响，以使得输出值接近我们想要的值。

从方法的角度看，它以数学的系统理论为基础。

我们今天称作自动控制的是二十世纪中叶产生的控制论的一个分支。

1、 40年代--60年代初：需求动力：市场竞争,资源利用,减轻劳动强度,提高产品质量,适应批量生产需要。

主要特点：此阶段主要为单机自动化阶段,主要特点是:各种单机自动化加工设备出现,并不断扩大应用和向纵深方向发展。

典型成果和产品：硬件数控系统的数控机床。

2、60年代中--70年代初期：需求动力：市场竞争加剧,要求产品更新快,产品质量高,并适应大中批量生产需要和减轻劳动强度。

主要特点：此阶段主要以自动生产线为标志,其主要特点是:在单机自动化的基础上,各种组合机床、组合生产线出现,同时软件数控系统出现并用于机床,CAD、CAM等软件开始用于实际工程的设计和制造中,此阶段硬件加工设备适合于大中批量的生产和加工。

青岛沁园春山水工程有限公司喷泉使用说明书喷泉使用说明书一、本工程喷泉已调试完毕，可直接使用。

二、操作规程及注意事项在遵循一般电气设备使用守则的前提下，喷泉工程的操作使用还应满足下列要求：1.开机顺序手动模式（1）检查水池的水位是否正常；（2）检查机柜上的电压、电流指示是否正常；（3）把“手动-自动”旋钮旋到手动位置；（4）确认各分路断路器在断开的前提下，先合上机柜的总断路器，再依此合上各路泵、灯的断路器；（5）根据需要在操作室用鼠标点击所需的水型。

自动模式（1）检查水池的水位是否正常；（2）检查机柜上的电压、电流指示是否正常；（3）把“手动-自动”旋钮旋到自动位置；（4）确认各分路断路器在断开的前提下，先合上机柜的总断路器，再依此合上各路泵、灯的断路器；2.关机顺序手动模式（1）在操作室用鼠标逐个取消选中的水型。

（2）依次断开各分路断路器。

（3）断开总电源。

自动模式确认程序自动运行完毕，喷泉停止工作后。

（1）依次断开各分路断路器。

（2）断开总电源。

三、喷泉工程的日常维护保持水池清洁度，水池里的水20天换一次，定期调整水型，清洁水下电机，定期检查高低压线头。

每半年检查不在水里的电线电缆老化情况，避免不必要的损失。

喷泉设备每周至少运行十分钟，以免水泵锈死。

1.喷泉的水质要求：（1）水质无污染、无杂物，保持池水清洁。

（2）因蒸发、风吹、渗漏、排污等原因，应定期向池内加水至溢流口位置。

（3）池内不准放养水生动植物，不准在池内游泳及戏水。

（4）气温在15℃以上应定期向池内加药，以防滋生藻类。

（5）清洗水池时不得乱拉电缆，不应碰撞喷头、灯具。

3．喷头的维护（1）为保证喷泉花型美观一致，要随时将变动角度的喷头进行复位，复位时禁止使用锐利物体敲击，防止喷头损坏。

（2）喷头应定时定期清理维护，同时应做好喷头的防盗措施。

4．水下彩灯的维护（1）严禁彩灯露出水面开启，白天一般关闭，以节约用电及延长使用寿命。

（2）水下灯要每月检查、紧固一次松动的螺丝，避免灯体进水造成短路故障。

水景喷泉工程技术规程1. 引言水景喷泉是一种通过水的流动、喷射和变化来营造环境氛围、美化城市景观的一种装饰艺术形式。

本技术规程旨在规范水景喷泉工程的设计、施工、运行和维护，确保项目的质量和安全。

2. 术语和定义•水景喷泉：指通过水的流动、喷射和变化来营造环境氛围、美化城市景观的装饰艺术形式。

•喷泉设备：指用于实现水景喷泉效果的机械设备，包括水泵、喷嘴、灯光等。

•控制系统：指用于控制水景喷泉设备运行状态和效果的自动化系统。

3. 设计要求3.1 功能要求•根据项目需求确定水景喷泉的类型、形式和效果。

•设计合理的喷泉设备布局，确保水流畅通且效果良好。

•考虑周边环境，确保喷泉效果与周边建筑或景观相协调。

3.2 安全要求•设计合理的防护措施，确保喷泉设备运行安全可靠。

•考虑人员安全，设置合适的防滑措施和警示标识。

•防止水流喷溅到周围区域，避免引起滑倒等意外事故。

3.3 节能环保要求•优化设计，减少能源消耗。

•选用节能型水泵和灯光设备。

•合理利用水资源，避免浪费。

4. 施工要求4.1 场地准备•清理施工区域，确保无障碍物影响施工进程。

•对场地进行必要的平整和加固处理。

4.2 喷泉设备安装•根据设计要求安装水泵、喷嘴、灯光等喷泉设备。

•确保设备安装牢固稳定，并符合相关安全标准。

4.3 控制系统调试•连接控制系统与喷泉设备，进行功能测试和调试。

•确保控制系统能够正常运行，并实现预期的效果。

5. 运行与维护5.1 运行管理•制定运行管理制度，明确责任分工。

•定期检查喷泉设备运行状态，及时发现和处理故障。

•做好水质管理，保持水清洁透明。

5.2 维护保养•制定维护保养计划，定期对喷泉设备进行检修和清洁。

•定期更换易损件，确保设备正常运行。

•保持喷泉周围环境整洁有序。

6. 工程验收6.1 施工验收•按照设计要求进行施工验收，确保施工质量符合要求。

•检查喷泉设备的安装、防护措施等是否符合规范。

6.2 运行验收•对喷泉设备的运行状态、效果等进行验收。

喷泉施工的技术要点喷泉施工技术的要点1.方案设计：在进行喷泉施工之前，首先需要对喷泉的方案进行设计。

设计包括了喷泉的造型、水流的形式、喷水高度和喷水面积等。

设计要合理、科学，同时考虑到美观、实用和效果等因素。

2.水源处理：在喷泉施工前，需要对水源进行处理，以保证喷水的质量和安全。

处理包括滤水、消毒、除杂、调节水质等步骤。

保持水质的洁净度和透明度，以防止喷水时出现污染和故障。

3.材料选择：喷泉施工过程中，需要根据设计方案选择适合的材料。

材料包括水泵、喷头、管道、喷泉池等。

这些材料需要具备耐久性、耐腐蚀性和良好的密封性等特点，以确保喷泉的正常运行和使用寿命。

4.系统设置：在喷泉施工过程中，需要进行系统的设置和安装。

系统包括水泵系统、控制系统和照明系统等。

水泵系统负责提供水源和供水压力，控制系统控制喷泉的喷水形式和水流方向，照明系统提供喷泉的照明效果。

5.地基处理：在喷泉施工之前，需要对地基进行处理。

地基处理包括清理地表、夯实土壤、进行水平校正等。

地基处理的目的是为了保证喷泉的稳定性和安全性，并减少地基沉降和变形的可能性。

6.施工技术：喷泉施工涉及到多个专业技术，如水电工程、土建工程和机械工程等。

在施工过程中，需要严格按照施工图纸和技术规范进行操作，并保证施工工艺的合理性和施工质量的稳定性。

7.施工现场管理：施工现场管理是喷泉施工过程中的重要环节。

管理工作包括人员组织、安全防护、进度控制和质量检查等方面。

通过合理的管理和有效的协调，可以保证施工工期的控制和施工质量的达标。

8.施工验收：施工完成后，需要进行喷泉的验收工作。

验收包括对喷泉的功能、效果和使用条件进行检查和确认。

通过验收，可以确保喷泉的正常运行和美观效果，进一步提高用户的满意度和欣赏价值。

总结起来，喷泉施工的技术要点包括方案设计、水源处理、材料选择、系统设置、地基处理、施工技术、施工现场管理和施工验收等。

通过科学合理的施工技术和管理方法，可以确保喷泉的质量和效果，提升喷泉的观赏价值和美学功效。
