手糊玻璃钢常见缺陷及防止方法Word版

【手糊】手糊玻璃钢工艺流程（一）玻璃钢模具手糊成型工艺流程：玻璃钢模具手糊成型工艺是先在模型上涂一层脱模剂，然后将配好的树脂混合料用刮刀或刷子涂刷到模型上，再在其上铺陈裁好的玻璃布或其它增强材料，用刮刀或毛刷迫使树脂浸入玻璃布，排出气泡，待树脂浸透增强材料后，再铺放第2层增强材料，如此反复涂刷树脂和铺放增强材料，直至达到所需要的设计层数，然后进行固化、脱模和修整。

（二）玻璃钢模具原材料的选择：玻璃钢手糊成型模具的原材料主要是树脂、增强材料和辅助材料等。

合理地选择原材料是保证产品质量，降低成本的重要环节。

选择原材料时，必须满足以下条件：①满足产品设计的性能要求；②适应手糊成型工艺的特点；③价格便宜，货源充分。

目前的原材料主要有：树脂、增强纤维（玻纤布、短切毡、表面毡）、胶衣、固化剂、促进剂、脱模剂、色料、增韧剂、填料（石英粉、金刚石粉、铸石粉、石棉粉）等。

1、树脂的选择：选择手糊成型用的树脂品种十分重要，它直接关系到产品质量和生产工艺。

因此，必须根据产品性能、使用条件及工艺要求确定树脂的品种。

⑴产品性能考虑，要注意：①树脂固化收缩问题：应选用低收缩树脂。

②断裂延伸率：应选用延伸性好的树脂，提高玻璃钢开裂时的强度。

⑵从工艺角度考虑，树脂应满足：①良好的浸润性。

树脂对纤维的浸润是保证玻璃钢质量的一个重要因素，也是手糊工艺的先决条件。

如浸润不好，不仅使玻璃钢制品成型困难，也会使树脂——纤维间出现气泡；②适当的粘度。

手糊成型时的树脂粘度过低，会出现流胶现象，粘度过大，又会使成型浸润困难；③能在室温或低温下凝胶、固化，并要求固化时无低分子物产生；④无毒或低毒；⑤价格便宜，货源充足。

目前手糊成型工艺中最常用的树脂为不饱和聚酯树脂和环氧树脂，而酚醛树脂很少单独使用。

2、增强材料的选择：纤维品种一般要根据使用条件和工艺设计来进行选择。

⑴从使用条件考虑，要考虑制品的使用温度、强度、韧性、比重、绝缘性等因素。

⑵从工艺角度考虑，要求其具有以下特性：①易浸润性：容易被树脂浸透；②铺覆变形性：在糊制形状复杂的产品时，要求玻璃纤维制品能适应模具形状的变化，有一定的变形性能。

手糊玻璃钢制品最常出现问题及解决方法摘要：手糊玻璃钢制品常常会出现各种各样的问题，在长期的工作实践中，我总结了一下几个常见的问题的绝解决方法，希望对同行有所帮助。

关键词：手糊玻璃钢制品常见问题解决方法手糊玻璃钢制品最常见的问题有起皱、针眼、胶衣树脂剥落、发粘、纤维显露、起泡、开裂或龟裂、白化、制品变形、硬度差和刚性低。

下面我就对每个问题进行一一总结。

1、起皱。

是胶衣制品经常发生的现象。

是由于在施加辅层用树脂之前，胶衣树脂固化不完全，使辅层树脂中的单体部分溶解了胶衣树脂，引起膨胀，产生皱纹。

解决方法。

（1）、控制胶衣层厚度，使其在0.3mm—0.5mm,400—500g/m²。

（2）、胶衣树脂完全固化后再加辅层树脂。

（3）、树脂的成分、催化剂的加入量、颜料糊对固化的影响都要严格控制。

（4）、环境温度要控制在20度左右。

2、针眼。

凝胶前小气泡进入树脂中会引起针眼，模具表面有灰尘也会引起针眼。

解决方法。

（1）模具表面无灰尘。

（2）保证树脂的粘度。

（3）选用正确的脱模剂，脱模剂选用不当，可造成胶衣层不能很好的浸湿，从而引起针眼。

（4）、加催化剂和颜料糊时应防止空气混入树脂。

（5）、喷枪功率太大也会产生针眼。

（6）催化剂过量使其过早凝胶会产生气泡从而产生针眼。

3、胶衣树脂剥落。

是由于胶衣树脂与层迭制品之间粘结不好引起的。

在制品脱模过程中敲打也会出现。

解决方法。

（1）模具表面多抛光几次，使胶衣树脂不会粘附在模具上。

（2）避免使用软的、能渗透胶衣树脂的石蜡。

（3）在铺敷之前保持胶衣表面清洁，否则会使辅层用树脂与胶衣树脂粘结不好。

（4）在开始辅层时控制好胶衣树脂的固化时间。

不能固化很长时间后才开始辅层。

（5）控制好凝胶时间。

太短了，不能充分压实。

4、发粘。

暴露于空气中的制品表面，由于固化不完全而发粘。

解决方法。

（1）避免在寒冷、潮湿条件下铺敷。

（2）用空气干燥的树脂作最后涂层。

（3）、尽可能增大催化剂促进剂用量。

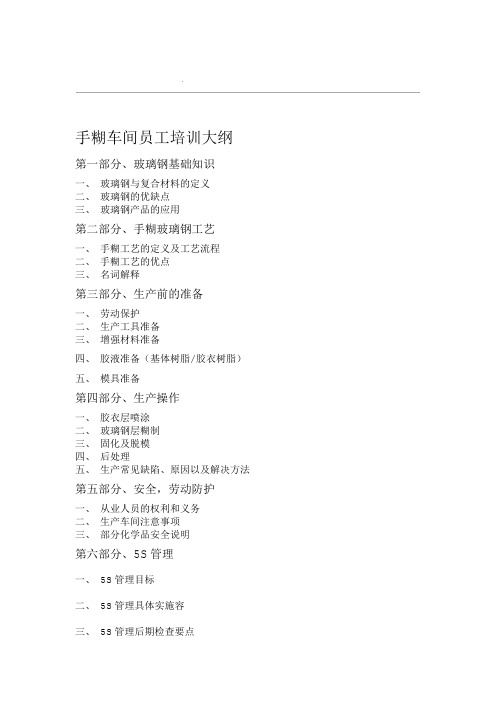

.手糊车间员工培训大纲第一部分、玻璃钢基础知识一、玻璃钢与复合材料的定义二、玻璃钢的优缺点三、玻璃钢产品的应用第二部分、手糊玻璃钢工艺一、手糊工艺的定义及工艺流程二、手糊工艺的优点三、名词解释第三部分、生产前的准备一、劳动保护二、生产工具准备三、增强材料准备四、胶液准备（基体树脂/胶衣树脂）五、模具准备第四部分、生产操作一、胶衣层喷涂二、玻璃钢层糊制三、固化及脱模四、后处理五、生产常见缺陷、原因以及解决方法第五部分、安全，劳动防护一、从业人员的权利和义务二、生产车间注意事项三、部分化学品安全说明第六部分、5S管理一、5S管理目标二、5S管理具体实施容三、5S管理后期检查要点文档资料Word.第一部分、玻璃钢基础知识一、）定义）与复合材料（CM FRP玻璃钢（复合材料的概念是指由两种或两种以上的材料复合在一起，组成另一种新材料，其性能比单一材料性能优越，称为复合材料。

玻璃钢学名玻璃纤维增强塑料。

它是以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，以合成树脂作为基体材料的一种复合材料。

由于所使用的树脂种类不同，因此有聚酯（邻苯、间苯、乙烯基等）玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。

二、玻璃钢的优缺点1、优点：①轻质高强②耐腐蚀性好③电性能好④热性能好⑤可设计性好(结构的可设计性、材料的可选择性)⑥工艺性能好；2、缺点：①弹性模量低②长期耐温性能差③老化现象④层间剪切强度低。

三、玻璃钢产品的应用随着玻璃钢产业的发展，各种玻璃钢制品广泛应用于国民经济的各个领域，解决了工程中众多技术难题，对促进国民经济建设和国防建设发挥了重要作用：1、建筑工业中，FRP广泛应用于各种轻型结构房屋，建筑装饰、文档资料Word.卫生洁具、冷却塔、储水箱、门窗及其门窗构件、落水系统和地面等。

2、化学工业中，FRP主要应用于防腐蚀管、罐、泵、阀等。

3、交通运输方面，如汽车制造业中，FRP主要应用于各种车身结构件、引擎罩、仪表盘、车门、底板、座椅等；在铁路运输中用于客车车厢、车门窗、水箱、卫生间、冷藏车、储藏车、集装箱、逃生平台等。

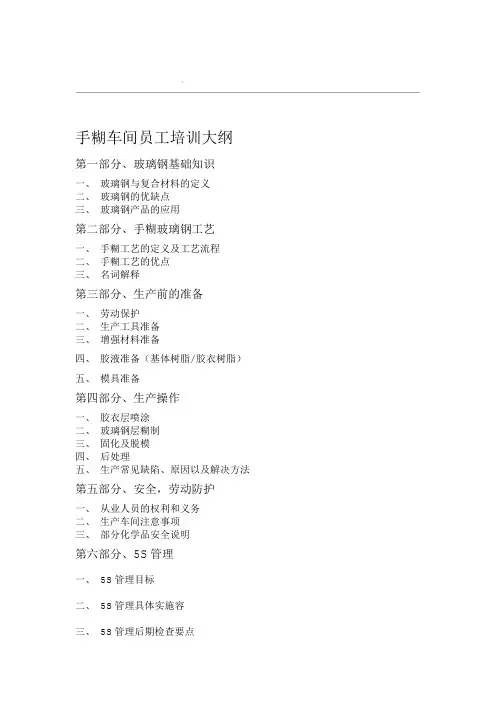

手糊车间员工培训大纲第一部分、玻璃钢基础知识一、玻璃钢与复合材料的定义二、玻璃钢的优缺点三、玻璃钢产品的应用第二部分、手糊玻璃钢工艺一、手糊工艺的定义及工艺流程二、手糊工艺的优点三、名词解释第三部分、生产前的准备一、劳动保护二、生产工具准备三、增强材料准备四、胶液准备(基体树脂/胶衣树脂)五、模具准备第四部分、生产操作一、胶衣层喷涂二、玻璃钢层糊制三、固化及脱模四、后处理五、生产常见缺陷、原因以及解决方法第五部分、安全,劳动防护一、从业人员的权利和义务二、生产车间注意事项三、部分化学品安全说明第六部分、5S管理一、5S管理目标二、5S管理具体实施内容三、5S管理后期检查要点第一部分、玻璃钢基础知识一、玻璃钢（FRP)与复合材料（CM)定义复合材料的概念是指由两种或两种以上的材料复合在一起,组成另一种新材料,其性能比单一材料性能优越，称为复合材料。

玻璃钢学名玻璃纤维增强塑料。

它是以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，以合成树脂作为基体材料的一种复合材料。

由于所使用的树脂种类不同，因此有聚酯（邻苯、间苯、乙烯基等)玻璃钢、环氧玻璃钢、酚醛玻璃钢之称。

二、玻璃钢的优缺点1、优点:①轻质高强②耐腐蚀性好③电性能好④热性能好⑤可设计性好（结构的可设计性、材料的可选择性)⑥工艺性能好；2、缺点：①弹性模量低②长期耐温性能差③老化现象④层间剪切强度低。

三、玻璃钢产品的应用随着玻璃钢产业的发展，各种玻璃钢制品广泛应用于国民经济的各个领域,解决了工程中众多技术难题，对促进国民经济建设和国防建设发挥了重要作用：1、建筑工业中，FRP广泛应用于各种轻型结构房屋,建筑装饰、卫生洁具、冷却塔、储水箱、门窗及其门窗构件、落水系统和地面等。

2、化学工业中，FRP主要应用于防腐蚀管、罐、泵、阀等。

3、交通运输方面，如汽车制造业中，FRP主要应用于各种车身结构件、引擎罩、仪表盘、车门、底板、座椅等;在铁路运输中用于客车车厢、车门窗、水箱、卫生间、冷藏车、储藏车、集装箱、逃生平台等。

如何提高手糊玻璃钢制品的表面质量蔡卫社　王运法　张　赫(北京汽车玻璃钢制品总公司　102101)摘要:　本文对影响手糊玻璃钢产品表面质量的因素进行了探讨,并提出了相应的解决办法。

关键词:　表面质量 胶凝时间 树脂粘度 玻璃钢成型简单、性能优异、原材料丰富,已越来越多地用于国民经济的各个方面。

手糊玻璃钢工艺(以下简称手糊)投入少,生产周期短,能耗低,可生产形状较复杂的制品,在国内占一定的市场。

但目前我国手糊玻璃钢制品的表面质量较差,在一定程度上限制手糊制品的推广。

业内人士为了提高产品表面质量进行了大量工作。

在国外手糊制品表面质量接近或达到A级,可用来作高档汽车的内外装饰件。

对此我们吸收国外的先进技术和经验,做了大量的针对性试验和改进,取得了一定的成绩。

首先针对手糊工艺操作及原材料等特点进行理论分析,笔者认为影响产品表面质量的主要因素有以下几个方面:①树脂的工艺性;②胶衣树脂的工艺性;③模具表面的质量。

1　树　脂树脂在手糊制品中大约占55～80%(重量)。

树脂的各项性能直接决定着产品的性能。

在产品生产过程中树脂的物理性质决定着生产效率和产品质量,因而在选用树脂时主要应从以下几个方面考虑: 11树脂粘度手糊树脂粘度一般在170～117cps之间。

树脂粘度范围较宽,利于选择。

但由于同一牌号树脂粘度上下限差约在100cps～300cps,冬、夏季粘度也会有明显的变化。

因而需要进行试验来筛选确定适合粘度的树脂。

本文对五种不同粘度的树脂进行了试验。

试验过程中,主要对树脂浸渍玻纤速度、树脂排泡性、糊层的致密性和厚度进行比较。

通过试验发现:树脂粘度越小,浸渍玻纤的速度越快,生产效率越高,产品的空隙率越小,产品厚度均匀程度也就越好,但气温高或树脂用量稍多时易出现流胶(或称控胶);反之,浸渍玻纤的速度慢,生产效率低,产品空隙率较高,产品厚度均匀程度差,但控胶、流胶现象减少。

表1　树脂粘度与使用情况树脂编号树脂粘度/cps 试验结果A520浸渍玻纤速度慢,树脂用量多,产品厚。

手糊工艺流程（一）、手糊操作即手工操作，通过使用简单的工具，将加入过配方的玻璃钢原材料糊制到模具上，固化后经脱模、修整，即为玻璃钢产品。

可见，产品质量受人、模具、原材料、环境影响最大。

1、模具：常用的有钢、水泥、玻璃钢模，木模、石膏模等。

2、脱模剂：常用的有石蜡、黄油、聚乙烯醇、聚脂薄膜等。

3、工具：常用工具有打磨机、切割机、压棍、搅拌棒、毛刷、提桶、塑料小盆、腻刀、剪刀、卷尺、锉刀、钻孔机、台秤（磅秤）、量杯、括板、锤、钳子、温度计、操作台等。

4、我公司常见手糊制品1）、弯头、法兰、三通、大小头、对接件等；2）、平板、封头、非标件等。

（二）、手糊玻璃钢的成型工艺规程1、准备工作1）、准备好清洁、正常的工具；2）、认真阅读工艺单，熟悉其材料、数量、工艺铺层等要求，并按工艺单要求的品种、尺寸准备好合格的材料（毡、布、内衬及结构层树脂、配方等）。

3）、剪布要求：A)检查布是否受潮、污染，不合格的布不得剪裁；B)按工艺单尺寸剪裁，工艺单无尺寸的应通过测量模具确定，复杂形状的，应先制成纸样的。

C）可以单层剪裁也可多层剪裁；D) 剪裁要考虑纵横交替铺层，布的搭接应有余量，一般50mm左右。

有时也可对接，但无论是对接或搭接，接缝要错开。

E)布应尽量减少开剪，如表面要求高，则应剪去布边。

对于圆环或圆锥形制品，布可剪成布带（45°方向）或扇形。

F)可在开剪处先抽一根纱再开剪。

G)布剪好后，注明用途、编号、日期并用塑料袋装好。

H)毡尽量不要用手撕。

2、模具清理1）、检查尺寸及完好程度，保证其与要求的规格相符；弯头模具应按要求角度划线。

2）、对水泥模具，认真清理模具，应干净无杂物，如有凹坑、裂纹应予修补，均匀打上一层脱膜蜡，并进行抛光处理，反复三次以上，两小时后方可使用；钢模具应除完锈后再打蜡抛光，不得出现脱膜剂淤积未干情况；其它模具略。

3、短管的切割及对接短管法兰、管道对接、三通等糊制前都要作切割打磨，短管长度应符合相关要求，短管应无缺陷。

手糊成型工艺中常见的缺陷分析一、气泡：在糊制模具时，常由于树脂用量过多，胶液中气泡含量多，树脂胶液粘度太大，增强材料选择不当，玻璃丝布铺层未压紧密等原因造成模具及型腔表面有大量气泡产生，这严重影响了模具的质量和表面粗糙度。

目前常采用控制含胶量，树脂胶液真空脱泡，添加适量的稀释剂（如丙酮），选用容易浸透树脂的玻璃丝布等措施减少气泡的产生。

二、流胶：手工糊制模具时，常出现胶液流淌的现象。

造成流胶的原因主要表现为：①树脂粘度太低；②配料不均匀；③固化剂用量较少。

常采用加入填充剂提高树脂的粘度（如二氧化硅），适当调整固化剂的用量等措施，以避免流胶现象的出现。

三、分层：由于树脂用量不足及玻璃丝布铺层未压紧密，过早加热或加热温度过高等，都会引起模具分层。

因此，在糊制时，要控制足够的胶液，尽量使铺层压实。

树脂在凝胶前尽量不要加热，适当控制加热温度。

四、裂纹：在制作和使用模具时，我们常能看到在模具表面有裂纹现象出现，导致这一现象的主要原因是由于胶衣层太厚以及受不均匀脱模力的影响。

因此，模具胶衣的厚度应严格控制。

在脱模时，严禁用硬物敲打模具，最好用压缩空气脱模。

五、从上面的论述中可以看出，基于快速原型的玻璃钢模具手糊成型技术具有快速性、高精度、工艺简捷、操作简便等优点，能够在很短的时间内将设计思想迅速转变为现实产品，极大地缩短了新产品的开发周期，既降低了生产成本，又实现了产品的大批量生产，满足了企业快速响应市场需求的发展趋势。

但其也存在着一定的局限性，如快速原型的加工范围有限，这在很大程度上限定了快速原型技术在玻璃钢模具制作领域的应用。

因此，目前快速原型技术仅限于一定尺寸、精度较高、形状较复杂的玻璃钢模具制作。

对于那些尺寸较大、精度较低、形状较简单的玻璃钢模具，可采用水泥、石膏、木材等材料制作母模，这样可有效地降低成本，缩短工期。

因此，在成型玻璃钢模具时，我们要根据具体的产品要求和生产条件，采用具体的工艺，不断探索新工艺、新材料，才能达到更为理想的实践与生产效果。

核电循环水玻璃钢管手糊口施工质量控制针对某核电工程循环水玻璃钢管手糊口施工过程中的出现的质量缺陷，从人、机、料、法、环五个方面分析了质量缺陷的原因，并提出了质量控制的方法。

标签：玻璃钢管；手糊口；质量缺陷；质量控制1 概述某核电循环水进、排水沟道采用玻璃钢管外包钢筋混凝土的设计型式，循环水泵房侧4路叉管规格为DN3000mm，2路母管规格为DN4000mm、汽机房两侧各6路支管规格为DN2700mm。

玻璃钢管道在生产及施工时，因为尺寸调整、走向调整、管道连接、人孔或井位设置等因素影响，常常需要采用手糊的工艺实现。

由于手糊口质量受人员、器具、原材料、工艺和操作环境影响较大，容易出现质量缺陷导致手糊口部位出现裂缝导致漏水，因而需要加强对手糊口现场施工的质量控制。

2 手糊口简介手糊成型工艺是用增强材料浸渍树脂，采用手工铺层，并用压辊或毛刷排除气泡，以此重复多次，直至所要求的厚度，从而制成玻璃钢制品的制造方法。

手糊成型是复合材料成型工艺中最早和应用相当广泛的工艺方法之一，至今仍是其他成型工艺所不能完全代替的[2]。

复合材料出现的初期都是采用手糊成型，手糊成型工艺具有以下优点：工具简单，操作方便，不受制品形状几何尺寸的限制，适合数量少、体积大、结构复杂、运输困难的制品，适合现场施工。

由于手糊成型工艺独有特点，玻璃钢管道生产中形状复杂的管道配件及现场施工需采用手糊成型。

玻璃钢管道手糊接口主要是由于管道分段安装、管道高程差异、绕开障碍物、设置排污口、管道接口渗漏等因素，导致管道安装过程中需要手糊工艺成型。

3 手糊工艺流程及常见缺陷3.1 手糊口工艺流程手糊口施工的工艺流程大致包括以下步骤：1、人力组织2、原材料准备3、表面打磨4、清理打磨表面5、树脂胶液配置6、固定点制作7、防渗层糊制8、结构增强层糊制9、糊制表面修理10、固化11、产品检验。

3.2 手糊口质量缺陷产生原因现场手糊口施工过程中，常常会因为人员、工具、原材料、施工工艺、施工环境等方面的原因，导致手糊口产生质量缺陷。

手糊玻璃钢常见缺陷及防止方法1. 1：制品表面发粘2. 在玻璃钢制品生产过程中，往往由于制品暴露在潮湿空气中，或鼓风机，电风扇等排风设备，直吹制品的表面，造成苯乙烯挥发过多，最终层内无含蜡的树脂，引起制品表面发粘的现象。

3. 处理方法：4. 避免制品低温或潮湿条件下制作。

5. 在树脂中加入0.02％石蜡，防止空气中氧气的阻聚作用。

6. 控制通风方向，避免过堂风，减少交联剂的挥发。

7. 根据室内环境温度，控制引发剂，促进剂等用量。

8. 或直接用加好石蜡树脂使用操作。

9. 2:起皱10. 玻璃钢制品的起皱，经常发生在胶衣层中，未待第一涂刷的胶衣完全凝胶，就上第二层胶衣，致使第二层胶衣中的苯乙烯，部分溶解了第一层胶衣，引起容涨，产生皱纹。

11. 处理方法：12. 适当提高工作环境的温度，在上第一层胶衣时，应使用红外线灯泡烘干后，再上第二层胶衣，13. 待胶衣层凝胶后，再涂刷铺层树脂。

适当增加引发剂和促进剂的用量，控制工作室的环境温度，通常在18～20℃之间为宜。

14. 3:针眼15. 制品表面的针眼，主要原因是在凝胶前，小气泡进入胶衣层；或模具表面有灰尘；或是在添加阻燃树脂时，因粘度过高，加入到溶剂挥发，留下了针眼。

16. 处理方法17. 成型制作时间要用浸渍辊滚，赶走气泡：18. 在树脂中适合加入消泡剂，如硅油等:19. 控制工作环境条件，周围不宜湿度过高，高温也不宜过低20. 催化剂用量不宜过多，避免过早地凝胶而产生气泡。

21. 增加材料不宜受潮，若受潮后需要经过干燥处理22. 保持模具表面的清洁。

23. 4，光泽度不佳24. 玻璃钢制品的表面光泽度不佳现象，常见的有：局部出现无光斑片，或者全部表面失去光泽。

25. 其主要原因是：制品过早地脱模：或脱模剂选择不好；或模具的表面不干燥。

25.1. 处理方法：25.2. 模具使用前，要充分抛光处理，上腊或抛光后，模具表面要用干净的纱布，擦去多余的敷层；25.3. 制品充分固化后，才开始脱模25.4. 模具表面要保持干燥25.5. 5,胶衣层剥落25.6. 由于制品固化太快，胶衣层发脆；或脱模时装制品背面用力过猛，造成胶衣层的剥落；或铺层的胶衣层没有压实：或模具表面有杂物污染等，均将造成表面胶衣饰剥落现象。
