外墙门窗淋水试验记录

结
论
试验人员
签
证
项目专业质量检查员
年 月日
栏
专业监理工程师 (建设单位项目专业技术负责人)
外墙面淋水试验记录
GD2301050
工程名称： 五华碧桂园（别墅7号楼） 施工单位： 广州协强建筑有限公司 试验日期：
试水方法 外墙淋水
图 号 建施－J5
工 程 试 验 部 位 工程试验部位：外墙面 及 检查情况记录：在女儿墙顶部安装直径为20mm的PVC水平淋水管，每隔0.5m开一直径3mm的出水小孔进行 检 淋水试验，每隔4小时对所有内墙进行一次检查，经淋水24小时后，所有内墙面均没有出现渗漏现象。 查 情 况 记 录
结
论
试验人员
签
证
项目专业质量检查员
年 月日
栏
专业监理工程师 (建设单位项目专业技术负责人)
外墙面淋水试验记录
GD2301050
工程名称： 五华碧桂园（别墅3号楼） 施工单位： 广州协强建筑有限公司 试验日期：
试水方法 外墙淋水
图 号 建施－J5
工 程 试 验 部 位 工程试验部位：外墙面 及 检查情况记录：在女儿墙顶部安装直径为20mm的PVC水平淋水管，每隔0.5m开一直径3mm的出水小孔进行 检 淋水试验，每隔4小时对所有内墙进行一次检查，经淋水24小时后，所有内墙面均没有出现渗漏现象。 查 情 况 记 录
工 程 试 验 部 位 工程试验部位：外墙面 及 检查情况记录：在女儿墙顶部安装直径为20mm的PVC水平淋水管，每隔0.5m开一直径3mm的出水小孔进行 检 淋水试验，每隔4小时对所有内墙进行一次检查，经淋水24小时后，所有内墙面均没有出现渗漏现象。 查 情 况 记 录
试
验 对所有顶层房间进行逐套检查，无渗露现象,符合设计及规范要求，试验合格。

外墙、屋面、卫生间、厨房、阳台淋水、蓄水试验验收记录表
工程名称：
栋号：
单元号：
房间号：
检查验收内容
淋水、蓄水持续时间（小时）试验日期Leabharlann 试验结果备注检
查
部
位
说明
1.如验收发现有渗漏需在备注说明，监理和项目组100%跟踪维修过程并再次办理验收手续。
2.此表将作为防水节点子分项工程款拨付依据。
3.此表由监理单位统一填写、收集，并作为监理资料归入监理竣工资料中。
4.此表一式二份，监理、项目组各一份。
监理专业工程师：
项目组：
总监理工程师：
项目经理：
年月日
年月日

1目的通过淋水、喷水试验，检验外墙及外门窗的防渗漏性能，杜绝系统性渗漏风险，提交客户满意产品，提高质量稳定性。

2适用范围适用于集团下属所有项目。

3术语及定义3.1淋水试验：通过自然水压在外墙及外门窗表面形成水幕，以此检验外墙及外门窗的防渗漏性能。

3.2喷水试验：利用压力水对门窗易渗漏部位进行喷射试验，以此检验门窗的安装质量是否能满足防渗漏要求。

4职责权限4.1项目工程部4.1.1负责审核承包单位的试验方案；4.1.2负责本标准实施的现场组织工作；4.1.3负责督促监理、总包、门窗安装等相关单位对现场渗漏的检查，并抽查验证；4.1.4负责组织渗漏点的维修封闭；4.1.5负责系统性渗漏问题的分析总结。

4.2地区物业4.2.1参与并见证外墙及外门窗淋水试验；4.2.2协助项目工程部监督渗漏点的整改封闭及再次验证。

4.2.3依据集团物业下发的《旭辉集团项目分户检验作业指引》《旭辉集团项目物业承接查验流程及标准》进行专项管理。

5工作程序：5.1各事业部/城市公司工程专业协助项目工程部将本标准放入总包、外门窗工程招标文件及合同中；5.2项目工程部组织相关承包单位深化外墙及门窗喷水、淋水试验施工方案，按本标准并结合当地的具体要求编制相应试验方案，按集团专项施工方案管理要求实施；5.3项目工程部、相关承包单位编制相关施工计划时，按《施工进度管理作业指引》实施，并要求完善、明确相关试验的计划实施时间；5.4门窗喷水试验：5.4.1门窗安装必须样板先行，项目工程部根据本项目门窗特点，选择具有代表性的主要门窗型号进行喷水试验检验后，方可大面积施工。

最低要求是主流户型中的主流门窗型号必须经喷水试验检验；5.4.2门窗喷水试验应该在门窗批量加工前进行；5.4.3喷水试验前，必须具备以下条件：⑴门窗安装及塞缝完成；⑵门窗周边JS防水、面层及密封胶完成；⑶门窗窗扇、玻璃、密封条、五金件已安装。

5.4.4喷水试验时，试验过程必须由相关关联单位、监理及项目工程部三方共同进行现场试验见证。

三、淋水试验要点
1、第一次全面淋水持续时间不得少于12小时，本次全面淋水必须进行，不能因下雨而中断或免除。质量部门负责记录各时间段渗漏发生情况，并进行现场标识、拍照，门窗安装单位配合进行，记录时必须以房号为单位全部记录；
2、整改后淋水持续时间不得小于12小时。不超过24小时。淋水检查由渗漏责任单位负责布管、淋水等工作。淋水检查不限次数，直到确定相应问题已经彻底解决为止；
2、施工顺序自上而下，先从11层开始，待淋水试验合格后再进行8层施工，依次类推。
交底人
（技术负责人）
接受交底人
交底日期
注：本记录一式两份，一份交接受交底人，一份存档
技术交底
淋水管布设
淋水试验开始
渗漏检查记录
外墙淋水试验工序样板施工操作指引
1、工艺流程：
材料准备→技术准备→淋水管布设→淋水试验→修补→再淋水→检查、验收、移交
2、验收标准：
（1）第一次淋水时间不得小于12小时；
（2）渗漏维修情况完成并记录全面；
（3）整改后淋水试验合格率100%，无渗漏点。
2、分段淋水应自上而下逐步进行；
3、阳台处淋水管可断开，用软皮管接通；
4、淋水试验应保证淋水管位置、孔径、孔距、淋水角度。淋水前应清理外窗，淋水管管径25 mm，淋水管表面应均匀打孔，喷水孔成直线均匀分布，孔径3－4mm，孔间距在200-300mm范围。淋水管应距窗表面≤100mm，淋水方向与外窗水平方向角度≤30°；

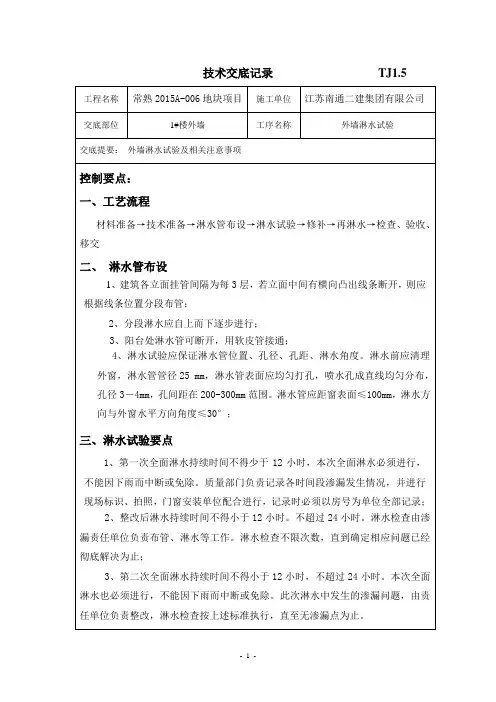

技术交底记录TJ1.5工程 Nhomakorabea称常熟2015A-006地块项目
施工单位
江苏南通二建集团有限公司
交底部位
1#楼外墙
工序名称
外墙淋水试验
交底提要：外墙淋水试验及相关注意事项

青建管质字[2008]47号青岛市建筑工程管理局关于推行住宅工程外墙(窗)淋水试验的通知各区市建设行政主管部门，各建设、施工、监理单位，各门窗生产安装单位，各有关单位：为切实解决住宅工程外墙及外窗渗漏问题，经研究决定在我市住宅工程中推行外墙（窗）淋水试验（以下简称"淋水试验"）。

现将有关要求通知如下：一、青岛市行政区域内的住宅工程在外窗安装（含密封胶）结束、外墙施工结束（可剩余最后一遍面涂）后，由建设单位组织对工程的整个外墙及全部外窗进行淋水试验，以检验外墙及外窗的渗漏情况。

精装修工程，淋水试验应在精装修进场前完成。

如因精装修施工过程改变或破坏外墙及外窗原始状态，有可能诱发渗漏的，应待精装修完成后重新做淋水试验。

二、淋水试验可分段进行，淋水量应控制在3L/(m?.min)以上，每次持续淋水时间应不少于20min，或淋水至发生严重渗漏止，最远端淋水点水压力一般不宜小于1.5kg。

三、每次淋水试验结束24h后，由建设、施工、监理和外窗安装单位技术人员共同对外墙及外窗进行观察检查，并填写《外墙（窗）淋水试验检查记录表》（附件1）。

对通过淋水试验检查出的渗水部位，各方必须共同分析原因，整改处理；处理后，应按要求重新对渗漏的部位进行淋水试验，直至不再出现渗漏点为止。

四、对每次淋水试验，必须留存影像资料备查。

工程的质监工程师应进行现场监督抽查，签署抽查意见。

五、在建设单位组织全面淋水试验的基础上，青岛市建筑工程质量检测站及其他法定检测机构应对辖区内的住宅工程进行抽查。

对抽查发现渗漏的工程，建设单位必须重新组织进行淋水试验。

六、单位工程淋水试验结束后，应填写《外墙（窗）淋水试验检查汇总表》（附件2），送工程所在地质监机构存档。

未经淋水试验，或出现渗漏未经处理的工程，不得申报竣前检查。

七、建设单位为淋水试验的第一责任人，建设单位可委托施工单位进行淋水试验，费用由建设单位承担。

八、淋水试验的具体做法可参照《淋水试验方法》(附件3)进行。

起
起
止
止
专业监理工程师
项目专业工长

XX-C5-711180001
外窗淋水
整改后淋水复查
渗漏情况 无渗漏，无湿渍
复查结论 合格
试验人
XX-C4-6357
外墙（门窗）淋水试验记录
单位(子单位)工程名称 XXXXXXXX及综合配套设施工程
施工单位
XXXX建设有限公司
检验批编号
分部/子分部/分项 装饰装修/门窗/塑料门窗安装
淋水方法
序号 淋水部位
四层402
1
单元
2
3
4
5
6
淋水试验
淋水时间 起 8：00 止 9：08
渗漏情况及位置
主人房外墙中间有 120mm×160mm湿渍。
发生时间 8：45
原因分析
整改方案
淋水时间 起 15:20 止 16:25
起
起
止
止
起
处理方案为对渗漏 起
止 起
墙体的渗漏主要是 由于砌筑施工过程 中灰缝砂浆不饱满
导致渗漏；
的部位进行凿除， 凿除的范围以渗漏 点为中心向周边扩 展50mm，并进行修 补，需要重新做防
止 起
止
水的重新做防水。 止
起
起
止
止

试水（水池游泳池、污水池、沉砂池）淋水试验(幕墙、外墙门窗）
蓄水试验(卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
GD2301SZ060□□
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
GD2301SZ034□□工程名称：监测项目：
工程地点：监测仪器及编号:
检测单位: 检测日期：
单位：mm
批准：审核:编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
GD2301SZ017□□
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
结构安装施工记录
GD2301SZ062□□
幕墙构件、组件加工制作记录
GD2301SZ054□□
排水板施工记录
GD2301SZ006□□
振冲施工记录
记录日期：年月日GD2301SZ007□□
喷灌施工记录
记录日期：年月日GD2301SZ019□□
混凝土板桩施工记录
GD2301SZ023□□
喷、射混凝土施工记录
GD2301SZ009□□
扭矩检查记录
GD2301SZ019□□
膜结构节点安装就位记录
GD2301SZ022□□。

附件：屋面淋水、蓄水试验检查记录
山东省建设工程质量监督总站监制地下室防水效果检查记录
山东省建设工程质量监督总站监制
厕所、厨房、阳台等有防水要求的地面泼水、蓄水试验检查记录
山东省建设工程质量监督总站监制外墙、外窗淋水试验记录
给水管道水、气压试验记录
山东省建设工程质量监督总站监制室内排水管道通水试验记录
山东省建设工程质量监督总站监制室内排水管道通球试验记录
山东省建设工程质量监督总站监制室内铸铁排水管道灌水试验记录
山东省建设工程质量监督总站监制卫生器具满水试验记录
山东省建设工程质量监督总站监制
采暖系统调试记录
山东省建设工程质量监督总站监制电气照明通电试运行记录
注：试运行时间：公建应为24h，民用住宅应为8h，每2h记录运行状态1次，检查结论栏可根据需要分格记录。

山东省建设工程质量监督总站监制
电气照明(动力)全负荷试运行记录
山东省建设工程质量监督总站监制电气绝缘电阻测试记录
注：此表适用于单相、单相三线、三相四线制、三相五线制的照明、动力线路及电缆、设备器具等绝缘电阻的测试。

山东省建设工程质量监督总站监制
电气接地电阻测试记录
山东省建设工程质量监督总站监制漏电保护器检测记录
注：竣工验收前应对所有漏电保护装置检测漏电动作电流值，并用按钮和插座检验器检查线路漏电与相序是否符合规范要求。

山东省建设工程质量监督总站监制
等电位联结测试记录
山东省建设工程质量监督总站监制大型灯具安装过载试验记录
山东省建设工程质量监督总站监制风管强度检测记录
山东省建设工程质量监督总站监制风管系统漏风量检测记录。

精心整理试水（水池游泳池、污水池、沉砂池）淋水试验（幕墙、外墙门窗）蓄水试验（卫生间、厨房、阳台）闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
精心整理
精心整理
施工现场签证单
GD2201SZO0B]
□
GD2301SZO0S □
沉井(箱)施工记录
工程名称施工单位班次
GD2301SZ02^ □地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
周围建筑物、管线沉降监测记录
GD2301SZ03®
批准：审核：编写：校对：试验:
基座、埋件交接记录
意见：意见：意见：意见：意见:
网架结构杆件长度检验记录
注明：表中长度尺寸以mm单位；
网架焊接球制作检验记录
构件质量现场检查记录
结构安装施工记录
幕墙构件、组件加工制作记录
GD2301SZ05^ □
排水板施工记录
振冲施工记录
记录日期：年月曰GD2301SZ0C K
喷灌施工记录
记录日期：年月曰GD2301SZ019 □
混凝土板桩施工记录
记录员签名：年月日
喷、射混凝土施工记录
GD2301SZ0® □
扭矩检查记录
膜结构节点安装就位记录。

施工单位
检查评定结果
项目专业质量检查员：年月日
项目质量检查员：年月日
监理(建设)单位
验收结论
监理工程师：
(建设单位项目专业技术负责人)年月日
外墙淋水(蓄水)试验记录
检验(建)表5.1.1(DBJ13—56—2004)共1页第1页
工程名称
易洁卫浴项目—研发楼、综合楼
外墙形式
干挂石材
分项工程名称
加气砼分项
分项施工时间
2011、2、7
施工单位
南通四建集团有限公司
项目经理
于建
专业工长
姜茂华
淋水(蓄水)部位
外墙
淋水时间
2小时
质量验收规范规定
施工单位检查评定记录
专业工长
姜茂华
淋水(蓄水)部位
外墙
淋水时间
2小时
质量验收规范规定
施工单位检查评定记录
(观察时间及次数)
监理(建设)单位验收记录
建筑装饰装修工程
质量验收规范GB50210—2001
2011年05月31日下午15时对厂房D区外墙进行淋水试验，18时观察无发现渗水现象，6月1日下午17时再次观察，无发现渗水现象，符合要求。
(观察时间及次数)
监理(建设)单位验收记录
建筑装饰装修工程
质量验收规范GB50210—2001
2011年04月01日早上8时对研发楼、综合楼外墙进行淋水试验，下午13时观察，无发现渗水现象，4月2日早上10时再次观察，无发现渗水现象，符合要求。
施工单位
检查评定结果
项目专业质量检查员：年月日
项目质量检查员：年月日
监理(建设)单位
验收结论
监理工程师：
(建设单位项目专业技术负责人)年月日

精心整理试水（水池游泳池、污水池、沉砂池）
淋水试验（幕墙、外墙门窗）
蓄水试验（卫生间、厨房、阳台）
闭水试验（管道排水管道、污水管道）
外墙门窗淋水试验记录表
幕墙抗渗漏淋水试验记录
GD2301SZ064□□
施工现场签证单
沉井（箱）施工记录
GD2301SZ008□□
地基钎探记录
钢桩、砼预制管桩接桩焊缝检查记录
GD2301SZ022□□
周围建筑物、管线沉降监测记录
批准：审核：编写：校对：试验：
基座、埋件交接记录
GD2301SZ016□□
网架结构杆件长度检验记录
网架焊接球制作检验记录
构件质量现场检查记录
GD2301SZ021□□
幕墙构件、组件加工制作记录。

华润置地福建省公司
1
淋水试验检查记录表
工 程 名 称
记 录 编 号
# - LSSY -
施 工 单 位 试 验 部 位 淋 水 时 间
检 查 时 间
检 查 项 目
□ 外墙抹灰； □ 门窗封堵； □ 门窗； □ 外墙装饰面； □ 斜屋面；
执行标准及编号
《建筑装饰装修工程质量验收规范》（GB50210-2001）；
《福建省住宅工程质量分户验收规程》（DBJT 13-119-2010）； 渗漏情况记录
检查时间
渗漏部位
渗漏处理完成情况
处理情况复查
1 2 3 4 5 6 7 8 9 10 11 12 13
淋水试验 影像资料
淋水试验结论 □ 淋水试验符合要求，渗漏已经处理并复查合格。

□ 淋水试验不符合要求，重新做淋水试验再报验收。

分包/班组
总包单位
监理单位
建设单位。

外墙门窗淋水试验记录试验目的：本次试验旨在测试外墙门窗的淋水性能，评估其对雨水的防护能力，确保设计的合理性和质量可控性。

试验材料：1.计量工具：秤、卷尺等2.水源：水管或水池3.测试设备：淋水试验装置4.门窗样品试验步骤：1.准备工作：a.搭建淋水试验装置：搭建一个淋水试验装置，确保其稳定性和可靠性。

b.准备门窗样品：根据设计要求，准备相应的门窗样品，并测量其尺寸和重量。

2.实施试验：a.样品安装：将门窗样品安装在试验装置上，确保其紧固牢固。

b.准备水源：确保试验装置内的水源完全打开，保证水流充足。

c.开启试验装置：开启试验装置，开始进行淋水试验。

d.淋水时间及强度：根据设计要求，设定相应的淋水时间和水流强度。

e.观察记录：在试验过程中，观察门窗样品表面的情况，并记录可能存在的渗漏、水迹等现象。

3.数据处理：a.测试数据：在每次试验结束后，记录门窗样品的渗漏情况和水迹情况。

b.数据分析：根据试验结果，对门窗样品的淋水性能进行评估，并与设计要求进行比对。

实验结果：以下为其中一门窗样品的淋水试验记录：试验对象：门窗样品A试验装置：水管试验时间：2024年1月1日10:00-11:00淋水时间：30分钟水流强度：10升/分钟观测结果：1.门窗样品表面未发现渗漏现象。

2.部分角落出现较小的水迹，但未有积水现象。

3.门窗表面干燥时间较长，约5分钟。

数据分析：根据试验结果，门窗样品A在本次淋水试验中表现良好。

尽管在试验过程中出现了一些较小的水迹，但未出现重大的渗漏现象。

门窗样品A的设计和制作符合要求，具备较好的淋水防护性能。

结论：根据本次试验数据分析，门窗样品A的淋水性能良好，可以满足设计要求。

此外，根据实验结果可以对门窗样品A进行进一步的优化和改进。

淋水试验记录的数据，可以作为评估门窗产品质量的参考依据，对产品的改进和研发提供宝贵的信息。

附件：屋面淋水、蓄水试验检查记录
山东省建设工程质量监督总站监制
地下室防水效果检查记录
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制外墙、外窗淋水试验记录
给水管道水、气压试验记录
山东省建设工程质量监督总站监制室内排水管道通水试验记录
室内排水管道通球试验记录
山东省建设工程质量监督总站监制室内铸铁排水管道灌水试验记录
山东省建设工程质量监督总站监制卫生器具满水试验记录
采暖系统调试记录
山东省建设工程质量监督总站监制电气照明通电试运行记录
注：试运行时间：公建应为24h，民用住宅应为8h，每2h记录运行状态1次，检查结论栏可根据需要分格记录。

山东省建设工程质量监督总站监制
电气照明(动力)全负荷试运行记录
山东省建设工程质量监督总站监制电气绝缘电阻测试记录
试。

山东省建设工程质量监督总站监制
电气接地电阻测试记录
山东省建设工程质量监督总站监制漏电保护器检测记录
注：竣工验收前应对所有漏电保护装置检测漏电动作电流值，并用按钮和插座检验器检查线路漏电与相序是否符合规范要求。

山东省建设工程质量监督总站监制
等电位联结测试记录
山东省建设工程质量监督总站监制大型灯具安装过载试验记录
山东省建设工程质量监督总站监制风管强度检测记录
山东省建设工程质量监督总站监制风管系统漏风量检测记录。

□发生渗漏
□无渗漏
□发生渗漏
□无渗漏
建设（签名）： 监理（签名）： 施工（签名）： 分包（签名）：
备注：第二次全面淋水完成后，按单位工程统计户均渗漏率若不大于0.1处/户，则该工程可不再进行外墙淋水试验。
（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）
附件1：
外墙淋水试验情况记Байду номын сангаас表
工程名称
工程地点
监督员
记录人
施工单位
监理单位
淋水试验
起始时间
记录时间
淋水类型
□ 第一次全面淋水 □整改后淋水□第二次全面淋水
序号
栋号和房号
淋水情况
渗漏位置和情况详细描述
发生时间
责任单位
处理方案
完成整改
情况
□发生渗漏
□无渗漏
□发生渗漏
□无渗漏
□发生渗漏
□无渗漏
□发生渗漏
□无渗漏
