外门窗淋水试验方法

1目的通过淋水、喷水试验，检验外墙及外门窗的防渗漏性能，杜绝系统性渗漏风险，提交客户满意产品，提高质量稳定性。

2适用范围适用于集团下属所有项目。

3术语及定义3.1淋水试验：通过自然水压在外墙及外门窗表面形成水幕，以此检验外墙及外门窗的防渗漏性能。

3.2喷水试验：利用压力水对门窗易渗漏部位进行喷射试验，以此检验门窗的安装质量是否能满足防渗漏要求。

4职责权限4.1项目工程部4.1.1负责审核承包单位的试验方案；4.1.2负责本标准实施的现场组织工作；4.1.3负责督促监理、总包、门窗安装等相关单位对现场渗漏的检查，并抽查验证；4.1.4负责组织渗漏点的维修封闭；4.1.5负责系统性渗漏问题的分析总结。

4.2地区物业4.2.1参与并见证外墙及外门窗淋水试验；4.2.2协助项目工程部监督渗漏点的整改封闭及再次验证。

4.2.3依据集团物业下发的《旭辉集团项目分户检验作业指引》《旭辉集团项目物业承接查验流程及标准》进行专项管理。

5工作程序：5.1各事业部/城市公司工程专业协助项目工程部将本标准放入总包、外门窗工程招标文件及合同中；5.2项目工程部组织相关承包单位深化外墙及门窗喷水、淋水试验施工方案，按本标准并结合当地的具体要求编制相应试验方案，按集团专项施工方案管理要求实施；5.3项目工程部、相关承包单位编制相关施工计划时，按《施工进度管理作业指引》实施，并要求完善、明确相关试验的计划实施时间；5.4门窗喷水试验：5.4.1门窗安装必须样板先行，项目工程部根据本项目门窗特点，选择具有代表性的主要门窗型号进行喷水试验检验后，方可大面积施工。

最低要求是主流户型中的主流门窗型号必须经喷水试验检验；5.4.2门窗喷水试验应该在门窗批量加工前进行；5.4.3喷水试验前，必须具备以下条件：⑴门窗安装及塞缝完成；⑵门窗周边JS防水、面层及密封胶完成；⑶门窗窗扇、玻璃、密封条、五金件已安装。

5.4.4喷水试验时，试验过程必须由相关关联单位、监理及项目工程部三方共同进行现场试验见证。

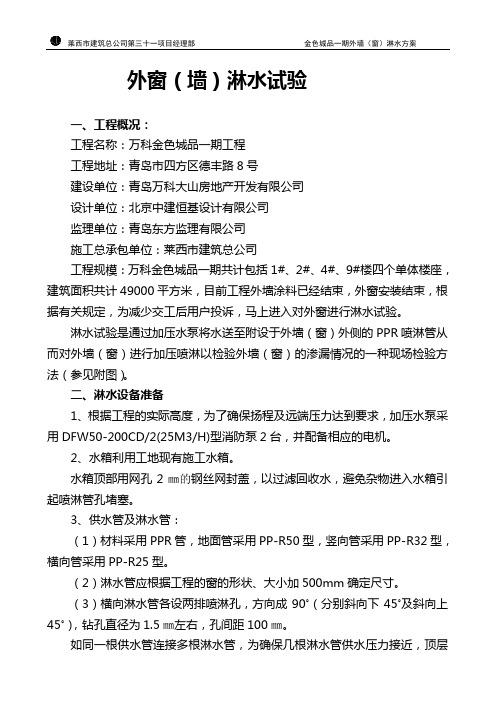

外窗（墙）淋水试验一、工程概况：工程名称：万科金色城品一期工程工程地址：青岛市四方区德丰路8号建设单位：青岛万科大山房地产开发有限公司设计单位：北京中建恒基设计有限公司监理单位：青岛东方监理有限公司施工总承包单位：莱西市建筑总公司工程规模：万科金色城品一期共计包括1#、2#、4#、9#楼四个单体楼座，建筑面积共计49000平方米，目前工程外墙涂料已经结束，外窗安装结束，根据有关规定，为减少交工后用户投诉，马上进入对外窗进行淋水试验。

淋水试验是通过加压水泵将水送至附设于外墙（窗）外侧的PPR喷淋管从而对外墙（窗）进行加压喷淋以检验外墙（窗）的渗漏情况的一种现场检验方法（参见附图）。

二、淋水设备准备1、根据工程的实际高度，为了确保扬程及远端压力达到要求，加压水泵采用DFW50-200CD/2(25M3/H)型消防泵2台，并配备相应的电机。

2、水箱利用工地现有施工水箱。

水箱顶部用网孔2㎜的钢丝网封盖，以过滤回收水，避免杂物进入水箱引起喷淋管孔堵塞。

3、供水管及淋水管：（1）材料采用PPR管，地面管采用PP-R50型，竖向管采用PP-R32型，横向管采用PP-R25型。

（2）淋水管应根据工程的窗的形状、大小加500mm确定尺寸。

（3）横向淋水管各设两排喷淋孔，方向成90˚（分别斜向下45˚及斜向上45˚），钻孔直径为1.5㎜左右，孔间距100㎜。

如同一根供水管连接多根淋水管，为确保几根淋水管供水压力接近，顶层的开孔可略大，第二层次之，最底层可略小，最顶层可为2㎜左右。

（4）PPR管连接采用热熔连接法，防止水压力过大造成渗漏。

（5）最顶端淋水管必须设置压力表（其总量程宜为1Mpa以内）及水表，以控制出水压力及淋水量。

（6）各路供水管分别设置阀门，控制供水量及水压；总供水管设置压力表及，以控制总供水压力；（7）根据工程外立面情况，将横向淋水管与外墙雨水管、空调格栅、室外栏杆等做好固定，同时用钢丝绳通过屋面进行整体固定，并通过麻线与窗扇进行连接固定加强，但是要注意对以完成部位的成品保护。

外墙门窗淋水试验实施方案一、试验目的二、试验范围本试验适用于各类门窗产品，包括门窗框架、密封条和玻璃等部件，并可根据产品特点和需求进行适当的调整和改变。

三、试验设备1.试验台架：用于支撑门窗，并设置喷水装置。

2.喷水装置：包括喷水头、水泵和水源等设备。

3.测量设备：包括流量计、压力表和温度计等设备。

4.试验室：设备门窗淋水试验的环境条件，如温度、湿度和风速等。

四、试验步骤1.准备工作a.根据门窗尺寸，调整和安装试验台架，确保门窗垂直并固定稳定。

b.安装喷水装置，并调整喷头位置和角度，确保喷水均匀且符合试验标准要求。

c.连接试验设备，确保水源、水泵和测量设备的正常运作。

2.试验前检查a.检查门窗表面和密封条是否完好，如有损坏或松动，应及时修复或更换。

b.确保门窗的开闭和密封功能正常，未能满足要求的应予以调整或更换。

3.试验过程a.打开喷水装置，先进行适应性试验，检查门窗的外表面和内表面，以确保防漏性能。

b.调节喷水压力和流量，根据标准要求进行试验，试验时间一般不少于30分钟。

c.在试验过程中持续观察和记录门窗的表面状态，包括有无渗漏、滴水和水汽等。

d.测量试验过程中的水流量和压力，并记录相关数据。

e.如试验结束后，需要继续观察门窗的干燥时间和恢复状态。

五、数据处理与分析1.根据试验数据，计算并统计门窗的防漏率和渗漏率等指标。

2.分析试验结果，评估门窗是否满足设计要求和标准规定。

3.如试验发现问题，应及时调整和改进设计和材料，并重新进行淋水试验。

六、试验报告1.试验报告应详细记录试验步骤、数据和分析结果等。

2.试验报告中应包括门窗的型号、规格、材料和制造商信息等。

3.试验报告应由专业人员进行审核和签署，以确保试验结果的准确性和可靠性。

七、安全注意事项1.操作人员应具备相关的安全操作知识和技能，并佩戴适当的个人防护装备。

2.喷水装置和电气设备应符合安全规范，并定期检查和维护。

3.试验过程中应严格控制水压和流量，以避免对门窗造成损坏或过度负荷。

一、方案背景为确保建筑门窗在交付使用前具有良好的防水性能，预防渗漏问题，根据《建筑装饰装修工程质量验收规范》GB50210—2001等相关标准，特制定本门窗淋水实验专项方案。

二、实验目的1. 检验门窗的防水性能，确保门窗在长期使用过程中不易发生渗漏。

2. 发现门窗在施工过程中可能存在的质量问题，为后续整改提供依据。

3. 规范淋水实验的操作流程，提高实验结果的准确性和可靠性。

三、实验范围1. 新建、改建、扩建工程中的门窗；2. 需进行淋水实验的门窗产品。

四、实验内容1. 门窗的密封性能；2. 门窗的排水性能；3. 门窗的耐水性能。

五、实验方法1. 门窗密封性能实验：将门窗关闭，向门窗缝隙处喷射水柱，观察门窗是否有渗漏现象。

2. 门窗排水性能实验：将门窗开启，模拟雨水冲刷，观察门窗排水情况。

3. 门窗耐水性能实验：将门窗浸泡在水中，观察门窗是否出现变形、腐蚀等现象。

六、实验步骤1. 准备实验设备：淋水试验机、喷头、量杯、尺子等。

2. 选择实验样本：选取具有代表性的门窗作为实验样本。

3. 进行实验：按照实验方法进行密封性能、排水性能、耐水性能实验。

4. 记录实验数据：详细记录实验过程中出现的现象和数据。

5. 分析实验结果：对实验数据进行分析，判断门窗的防水性能是否满足要求。

七、实验要求1. 实验过程中，操作人员应穿戴防护用品，确保安全。

2. 实验设备应保持完好，确保实验结果的准确性。

3. 实验过程中，应严格按照实验方法进行操作，避免人为误差。

4. 实验结束后，应及时清理实验场地，确保卫生。

八、实验结果判定1. 门窗密封性能：无渗漏现象，实验合格。

2. 门窗排水性能：排水顺畅，无积水现象，实验合格。

3. 门窗耐水性能：无变形、腐蚀等现象，实验合格。

九、注意事项1. 实验过程中，如发现门窗存在质量问题，应及时通知施工方进行整改。

2. 实验结果仅作为参考，实际使用过程中，还需注意门窗的维护保养。

本专项方案适用于门窗淋水实验，各相关单位应严格按照方案执行，确保实验结果的准确性和可靠性，为建筑门窗的防水性能提供有力保障。

断桥铝合金门窗淋水试验实施方案
一、实施目的：
对断桥铝合金门窗进行淋水试验，评估其抗渗漏性能，验证其质量和可靠性。

二、实施对象：
断桥铝合金门窗样品。

三、实施条件：
1. 试验设备：淋水试验设备、计时设备等。

2. 试验环境：温度为20℃±5℃，相对湿度为50%±5%。

3. 实施人员：具备相关试验经验的人员。

4. 试验材料：清洁、无破损的试验用水。

四、实施步骤：
1. 将断桥铝合金门窗样品安装在淋水试验设备上，并确保其稳固和垂直。

2. 调整试验设备，使水流均匀喷洒在断桥铝合金门窗表面，同时注意避免直接喷射到密封胶条处。

3. 开始计时，持续淋水时间为15分钟。

4. 在淋水过程中，观察门窗表面是否有漏水现象，并记录。

5. 淋水结束后，将门窗表面以及内部进行检查，观察是否有渗漏、渗水等现象，并记录。

6. 根据观察结果，评估断桥铝合金门窗的抗渗漏性能。

五、数据记录与分析：
1. 记录淋水试验开始时间、结束时间和持续时间。

2. 记录淋水试验过程中的观察结果，并标注门窗的位置、渗漏情况等。

3. 根据观察结果，评估断桥铝合金门窗的抗渗漏性能，可分为合格、不合格等。

六、安全注意事项：
1. 试验过程中需注意防滑，避免发生意外。

2. 检查试验设备是否正常运行，确保安全性。

3. 避免直接喷射水流到密封胶条处，以免影响试验结果。

七、实施结果的影响：
淋水试验结果可为断桥铝合金门窗的质量评估提供依据，同时为产品改进和质量控制提供参考。

雅戈尔置业控股有限公司外门窗工程喷水淋水检测规定第一条为有效控制外门窗渗漏比例,减少工程交付后业主投诉数量,提升公司的客户满意度和品牌形象,特制定本规定。

第二条本公司开发的所有在建项目的外门窗工程,适用本规定。

第三条在建项目外门窗工程大面积施工前,必须进行典型窗型的压力水喷水试验,直至无渗漏为止, 以避免发生窗框、窗扇大量安装后因渗漏而大量返工现象。

具体工作流程如下:1、门窗及门窗与土建洞口结合部位的工法节点及门窗安装工艺由相应分包单位书面依次报相应项目及标段的监理公司、本公司项目部和公司工程管理部确认;2、门窗分包单位进行典型窗型(包含但不限于以下窗型:平开窗、推拉窗、上悬窗、转角窗、凸窗、平开门、推拉门的安装;3、施工总包单位使用喷枪对所有典型窗型进行喷水检测,主要检验门窗与土建洞口结合部位及门窗本身(包括型材及门窗加工质量有无渗漏,喷水检测的具体方法及要求详见附件一;4、若发现有渗漏,有关单位及部门应分析原因后,重新制做样板并再次喷水检测, 直至无渗漏为止;5、喷水检测无渗漏后,本公司项目部须将经检测无渗漏的门窗型材、工法节点及安装工艺报本公司工程管理部备案。

第四条外门窗工程大面积施工后,所有外门窗必须进行 100%淋水检测,直至无渗漏为止。

具体规定如下:1、外门窗淋水检测由施工总包单位实施,检测过程监理必须进行 100%验收,本公司项目部人员必须参与抽查,每栋楼抽查比例不少于 20%;2、淋水检测的具体方法及要求详见附件二;3、若发现有渗漏,有关单位及部门应分析原因后,予以整改并再次淋水检测,直至无渗漏为止;4、淋水检测无渗漏后,本公司项目部须将结果报本公司工程管理部备案;5、淋水检测完成时限为:在外架拆除完成后一个半月内,最迟在交付业主前 2个月必须完成。

第五条本规定自发布之日起试行。

第六条本规定由公司工程管理部负责解释。

附件一:外门窗喷水检测方法附件二:外门窗淋水检测方法附件一:外门窗喷水检测方法1、需进行喷水检测的位置包括:(a窗框与洞口之间;(b窗框与窗扇之间;(c横梃、竖梃位置;(d玻璃与型材之间。

目录一、编制依据 (2)二、工程概况 (2)2.1、工程总体概况 (2)2.2、建筑设计概况 (3)2.3、建筑外立面设计概况 (3)三、施工部署（安排） (4)3.1、外窗淋水的部位及淋水范围 (4)3.2、外窗淋水试验实施的时间 (4)3.3、劳动力组织与职责分工 (4)四、施工准备 (4)4.1、技术准备 (4)4.2、淋水材料计划准备 (5)4.3、施工机具计划 (5)4.4、劳动力计划 (5)五、主要施工方法和施工要点 (6)5.1、布管和淋水试验的一般要求 (6)5.2、建筑布管淋水要求 (6)5.3外墙淋水试验记录和问题处理 (6)六、淋水试验质量要求 (7)6.1、铝合金外窗渗水原因分析 (7)6.2、铝合金外窗渗水预防控制 (8)6.3、铝合金外窗施工单位的具体做法和责任 (8)七、成品保护 (8)7.1、淋水用水 (8)7.2外墙饰面及铝合金外窗 (9)八、安全文明施工保证措施 (9)8.1、组织措施 (9)8.2、安全技术措施 (9)8.3、文明施工措施 (10)九、环保管理措施 (10)十、附图：外窗淋水试验示意图 (10)一、编制依据为了保证西北旺镇六里屯农民安置点定向安置房4-2-16地块（二标段）外窗防水效果，满足业主入住使用功能，不断提高建设工程施工质量、有效解决住宅工程外窗渗水的质量通病；贯彻北京市住房和城乡建设委员会2015年08月12日下发《关于加强北京市新建居住建筑外窗工程质量管理的通知》（编号：京建法[2015]11号）文件精神。

本工程特按照工程特点，依据设计施工图纸、技术文件，按照现行施工验收规范、技术操作规程、国家质量检验标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用外窗现场淋水检查的手段，加强外窗渗水质量缺陷控制，特编制本外窗淋水试验施工方案。

主要编制依据如下：二、工程概况2.1、工程总体概况2.2、建筑设计概况2.3、建筑外立面设计概况2.3.1、东南西北四面一至二层为饰面砖墙面，三至顶层为质感涂料墙面（B1级聚氨酯板保温墙面，每层设置300mm高防火隔离带）2.3.2、断桥隔热铝合金外窗周边做法：1、铝合金外窗副框与结构洞口、附框与主框之间缝隙填充发泡剂，窗框与洞口阴角处刷宽150mm ，厚1.5mm厚JS‖型防水涂料；2、外窗洞口周圈侧面抹30mm厚膨胀玻化微珠；三、施工部署（安排）3.1、外窗淋水的部位及淋水范围1、淋水部位：西北旺镇六里屯农民安置点定向安置房4-2-16地块（二标段），5#～8#住宅楼楼外窗进行淋水试验。

建筑外墙门窗淋水试验怎么做才符合要求1.试验设备准备：1)获得合适的淋雨试验设备，如喷淋装置、水泵等。

2)配置水源，确保试验过程中能提供足够的水量。

3)确保试验设备的正常工作状态。

4)安装合适的试验容器，以收集试验过程中的水流。

2.试验样本准备：1)根据试验需求选择合适的样本，如窗户、门等。

2)检查样本表面的防水处理是否完好，如有损坏应及时修复。

3)做好样本的标记，以便于后续检测和分析。

3.试验步骤：1)将样本安装到试验装置上，确保安装牢固，不会因试验过程中的水压而脱落。

2)开始试验前，先关闭试验设备，确保系统处于待机状态。

3)打开水源，调节合适的水流量，使其逐渐增加。

4)将试验设备启动，使水流均匀出现在样本的上方，并以逐渐增大的水压冲洗样本表面。

5)试验过程中，记录试验设备的启动时间、水流量、样本的漏水情况等相关数据，并进行相应的保存。

6)每隔一段时间，检查样本的防水性能，如有漏水现象，应及时记录并修复。

4.试验结果分析：1)在试验结束后，检查样本表面的防水性能。

2)根据试验结果，判断样本的防水性能是否符合要求，如漏水量、水压等。

3)分析试验过程中可能出现的问题，并提出改进建议。

4)将试验结果报告总结，包括试验方法、结果分析以及结论等。

5)如有必要，可以提出对样本进行改进或修复的建议。

以上是建筑外墙门窗淋水试验的一般流程和要点。

在实际操作过程中，应根据具体的试验要求和标准，进行相应的调整和操作。

同时，为了保障试验结果的准确性和可靠性，还需要严格控制试验环境和操作流程，确保试验过程的可重复性和有效性。

住宅工程门窗淋水试验方案一、试验目的住宅工程门窗淋水试验是为了检测门窗的防水性能，确定其能否抵御自然环境下的雨水侵蚀，并保证室内空间的干燥和舒适。

该试验旨在评估门窗的防水性能，确保其达到国家建筑标准规定的防水性能指标要求。

二、试验范围本试验适用于住宅工程中使用的各类门窗，包括铝合金门窗、塑钢门窗、木门窗等。

三、试验仪器和设备1. 试验台：用于固定和支撑待测试的门窗，测试台面应保持水平。

2. 淋水设备：包括水管、喷头、水泵等，用于提供一定的水压和水流，模拟自然环境中的雨水。

3. 计时器：用于计时试验的持续时间。

4. 测量工具：包括量表、尺子、水平仪等，用于测量门窗的尺寸和倾斜度。

5. 观察记录表：用于记录试验过程中的关键参数和结果。

四、试验方法1. 试验前准备（1）选择待测试的门窗，确保其表面清洁无划痕和损坏。

（2）在试验台上固定门窗，保证其水平和垂直。

2. 淋水试验（1）将淋水设备设置在一定的距离和高度，保证水流均匀地喷洒到门窗表面。

（2）通过调整水流量和时间，模拟不同程度的雨水侵蚀，包括小雨、中雨和暴雨。

（3）在试验过程中，持续记录门窗的淋水时间和观察其表面是否有渗水现象。

（4）根据实际情况，可以适当地调整水流量和时间，以确定门窗的防水性能。

3. 试验结果评定（1）根据试验记录和观察结果，评定门窗的防水性能，包括是否有渗水现象、渗水位置和程度等。

（2）根据国家建筑标准规定的防水性能指标要求，对门窗的防水性能进行评定和归类。

五、试验注意事项1. 试验时应注意人身安全，避免发生意外事故。

2. 在试验过程中，保持试验台面的水平和稳定，确保其不会影响门窗的正常测试过程。

3. 淋水试验时应注意保持水流均匀，避免不必要的水流浪费或门窗表面的受损。

4. 试验过程中应及时记录关键参数和观察结果，确保数据的准确和可靠。

6、审核和备案本试验方案由工程技术部门审核通过，并备案。

试验结果应在建筑工程设计文件中进行归档，作为检测门窗防水性能的重要参考依据。

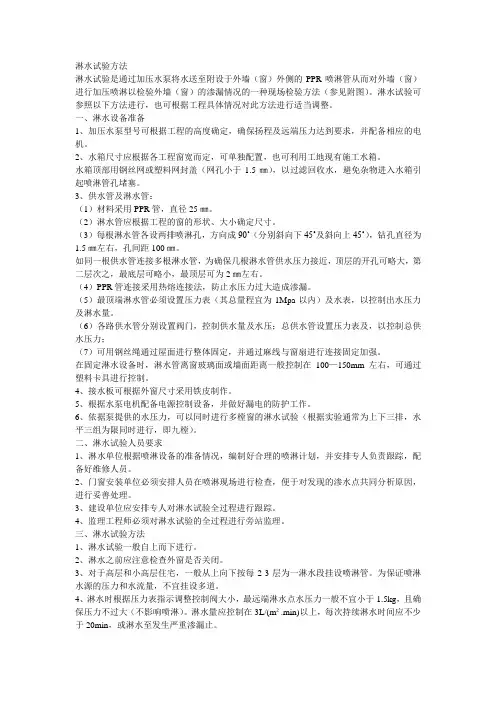

淋水试验方法淋水试验是通过加压水泵将水送至附设于外墙（窗）外侧的PPR喷淋管从而对外墙（窗）进行加压喷淋以检验外墙（窗）的渗漏情况的一种现场检验方法（参见附图）。

淋水试验可参照以下方法进行，也可根据工程具体情况对此方法进行适当调整。

一、淋水设备准备1、加压水泵型号可根据工程的高度确定，确保扬程及远端压力达到要求，并配备相应的电机。

2、水箱尺寸应根据各工程窗宽而定，可单独配置，也可利用工地现有施工水箱。

水箱顶部用钢丝网或塑料网封盖（网孔小于1.5㎜），以过滤回收水，避免杂物进入水箱引起喷淋管孔堵塞。

3、供水管及淋水管：（1）材料采用PPR管，直径25㎜。

（2）淋水管应根据工程的窗的形状、大小确定尺寸。

（3）每根淋水管各设两排喷淋孔，方向成90˚（分别斜向下45˚及斜向上45˚），钻孔直径为1.5㎜左右，孔间距100㎜。

如同一根供水管连接多根淋水管，为确保几根淋水管供水压力接近，顶层的开孔可略大，第二层次之，最底层可略小，最顶层可为2㎜左右。

（4）PPR管连接采用热熔连接法，防止水压力过大造成渗漏。

（5）最顶端淋水管必须设置压力表（其总量程宜为1Mpa以内）及水表，以控制出水压力及淋水量。

（6）各路供水管分别设置阀门，控制供水量及水压；总供水管设置压力表及，以控制总供水压力；（7）可用钢丝绳通过屋面进行整体固定，并通过麻线与窗扇进行连接固定加强。

在固定淋水设备时，淋水管离窗玻璃面或墙面距离一般控制在100—150mm左右，可通过塑料卡具进行控制。

4、接水板可根据外窗尺寸采用铁皮制作。

5、根据水泵电机配备电源控制设备，并做好漏电的防护工作。

6、依据泵提供的水压力，可以同时进行多樘窗的淋水试验（根据实验通常为上下三排，水平三组为限同时进行，即九樘）。

二、淋水试验人员要求1、淋水单位根据喷淋设备的准备情况，编制好合理的喷淋计划，并安排专人负责跟踪，配备好维修人员。

2、门窗安装单位必须安排人员在喷淋现场进行检查，便于对发现的渗水点共同分析原因，进行妥善处理。
