codewarrior使用指南

CodeWarriorV.软件使⽤指南Code Warrior 软件使⽤指南⼀、软件安装指南⼆、关于BDM驱动三、创建⼀个新的⼯程四、编写与运⾏你的程序2011年10⽉16⽇陈万忠Code Warrior 软件使⽤指南⼀、软件安装指南1. 打开⽂件安装⽂件夹2. 找到安装⽂件3. 双击此⽂件，出现安装界⾯：4. 点击“NEXT”按钮，出现安装路径信息。

如果修改系统默认路径，点击“change”按钮，然后修改安装路径，否则点击“NEXT”按钮。

5. 在安装过程中，根据提⽰信息，完成每⼀步的安装。

6. 安装完毕后，在所有程序中找到Code Warrior 执⾏⽂件，点击执⾏即可进⼊Code Warrior 集成环境。

7. 也可以拖到桌⾯上。

此时桌⾯出现如下图标：⼆、关于BDM驱动请将“BDM使⽤说明和驱动”⽂件夹下的⽂件：和以及三个⽂件，复制到：C:\Program Files\Freescale\\Prog\gdi⽬录下（或者你安装时修改过的Code Warrior 所在⽬录\Prog\gdi⼦⽬录下），在调试时选择Open Source BDM 调试接⼝即可。

三、创建⼀个新的⼯程创建⼀个新的⼯程，要按照下⾯向导选项的8个步骤来选择完成。

双击桌⾯快捷图标，进⼊ Code Warrior集成开发环境窗⼝。

第⼀步：创建⼀个新的⼯程。

第⼆步：选择CPU类型，选择HCS12X⽬录下的HCS12X Family。

第三步：选择CPU芯⽚型号和BDM⼯具TBDML。

第四步：选择编程语⾔，我们选择C语⾔编程。

第五步：添加⽂件到⼯程，⼀般直接按“下⼀步”。

第六步：快速开发应⽤程序选择，选None。

第七步：选择中的⽤户⾃定义模式。

第⼋步：选择不使⽤PC-Lint（TM）链接⼯具软件，点击“完成”按钮，Code Warrior集成开发环境就会⾃动⽣成整个⼯程的⽂件系统。

四、编写与运⾏你的程序在Code Warrior集成开发环境中，利⽤其⾃动⽣成的函数模板，就可以编写和调试你的应⽤程序了。

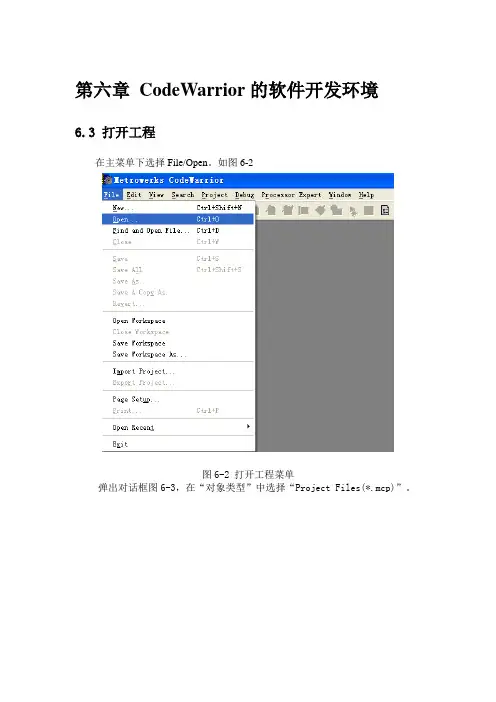

第六章CodeWarrior的软件开发环境6.3 打开工程在主菜单下选择File/Open。

如图6-2图6-2 打开工程菜单弹出对话框图6-3，在“对象类型”中选择“Project Files(*.mcp)”。

图6-3 工程对象类型出现图6-4，选择要打开的工程，然后点击“打开”，就可以打开一个工程。

图6-4 工程对象名称如果想要修改程序，在图6-5界面可以完成。

图6-5用户工程文件窗口此时，如果想要编译连接和在线调试程序，参考6.5和6.6。

6.4 创建项目从主菜单栏选择File\New。

出现一个新的窗口如图6-6所示。

注意: 新窗口可能和你的屏幕不相同，取决于你的安装对象。

图6-6新建工程单击Project标签显示项目面板。

选择HC(S)08 New Project Wizard。

在Project name 输入框，输入新项目的名称。

在Location输入框，确定你想保存的文件的路径。

注意：当IDE创建一个项目时，会自动在项目文件中添加扩展名为.MCP的工程文件。

点击确定，出现新项目对话框如图6-7所示。

在Page1中，选择你所使用的芯片的类型。

图6-7 选择芯片类型在Page2中，选择使用语言的种类，如图6-8所示图6-8 选择编程语言在Page3种选择使用相对汇编还是绝对汇编，如图6-9所示。

图6-9 选择汇编方式在Page4中进行方式选择，如图6-10所示。

图6-10选择调试模式P&E Full Chip Simulation方式允许芯片及其外围设备进行在线调试，或者是利用软件进行模拟时采用这种方式。

P&E Hardware Debugging 方式是当HC08与外围设备硬件接口是通过P&E提供的时候，就得采用这种方式。

MMDS-MMEVS 方式是指目标界面与MMDS-MMEVS 仿真系统连接，使用Motosil 协议是多使用的方式。

上述三种是比较常用的几种的方式，如果不确定的时候，可以把三种方式都选上，这样会把连接变得更简单。

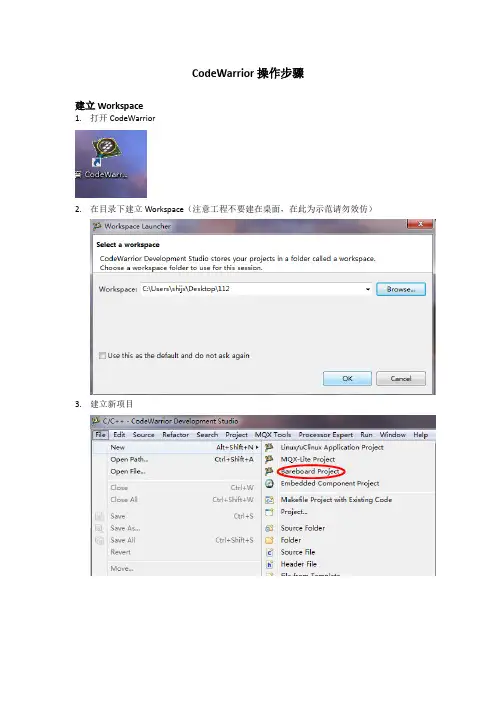

CodeWarrior操作步骤建立Workspace1.打开CodeWarrior2.在目录下建立Workspace（注意工程不要建在桌面，在此为示范请勿效仿）3.建立新项目4.输入项目名称→Next5.选择您使用的芯片型号→Next6.选择编译器类型7.选择编译语言8.选择是否使用PE工具和视图工具9.代码优化选择10.配置完成，点击Finish工程各项配置1. 时钟配置。

用户根据自己需求选择内外时钟及时钟大小2. 功能模块配置。

用户根据自己需求选择功能模块。

eg.IO 配置3.4. 各个功能模块配置好后，进行程序编写5. 主函数在ProcessorExperience.c 中6. 事件和中断等处理函数编写在Events.c 中Main 函数中的for 或while 循环从此出开始写，不然在更新PE 配置是程序被擦除触摸按键编写1.先将触摸按键库的5个文件添加进工程项目Sources中2.将触摸库添加到工程项目中。

右键点击Properties，进行一下设置。

3.更改触摸库TSI_config.c文件设置第一步：根据项目需要增加和减少使用到的TSI 通道。

在TSI_config.c文件中，TSI_TOUCH _DELTA[MAX_TSI_NUM]数组定义了每个按键出发的阈值，分别对应TSI 物理通道的0-15，当某个按键触摸前后的差值大于该Delta 值时，就会触发对应的通道事件。

如果不需要使用某个通道时，可以直接把对应的Delta 值配置为0，那么在代码中该通道就不会被Initial, calibrate 和scan，如果重新启用，只需Delta 值配置为非0 即可。

第二步：配置按键号与物理通道之间的映射关系。

如下二维数组中，左侧TSI_x是实际的TSI 物理通道，右侧KEY_1，2…N 对应着按键号0~N-1，这个按键号和TSI_main函数的返回值touched_key相对应，0xFF 表示未启用。

写给CodeWarrior初学者1．运行CodeWarrior IDE，打开软件界面；2．点击“File”菜单下的“New”选项，然后在“Project”选项卡中选择“HC(S)12 New Project Wizard”，也就是新建工程向导，在右侧输入你要键入的工程名和你要放在哪个文件夹下面；3．点击“确定”后下面选择你采用的单片机型号，比如你选择“MC9S12D64”或者“MC9S12NE64”；（其中如果选择MC9S12NE64，则必须安装光盘上的NE64补丁插件）4．点击“下一步”后，选择你采用哪种编程语言，尽量不要选第三个“C++”，因为好像我试的有问题，如果你单纯的C，则选择第二个，如果你是C和汇编混合编程，则前两个都要选的；5．选择是否采用“处理器专家”，该项功能可以方便程序的寄存器设置，但我用过感觉比较糊涂，所以我一般选择“No”；6．下面就是选择是否采用“PC-lint”,选择“No”；7．选择是不是支持浮点数，如果你的工程采用浮点数则选择下面的两个中一个，否则选择“No”；8．选择采用哪种内存定位模式，一般选择第一个“Small”模式9．最后一步，选择前面两项，如果仅选择第一项，则仅可以软件调试，前两项都选择可以支持软件和硬件调试。

10．完成后，软件会自动创建一个工程，如下图所示，，其中左侧的sources 文件夹下面的main.c就是你的主程序文件，你可以在里面添加代码，同时在左侧按鼠标右键，会弹出菜单，里面有“Add Files”或“Create Group”等，可以根据你的需要往新创建的工程里添加你自己的头文件或者C文件。

11．你可以在main.c里面编辑你的代码，如果需要加入中断，则在左侧找到Prm文件夹下面打开“P&E_ICD_Linker.prm”，然后在右侧该文件里你可以加入你自己的中断函数和中断向量入口地址，记住：你在这个Prm里定义的自己的中断函数名，要和主函数里面的中断函数名对应起来；比如我在Prm文件里定义了串口接收中断：VECTOR ADDRESS 0XFFD6 SCI0Recive_ISR则在主函数（main.c）里面这样引用该中断函数：interrupt void SCI0Recive_ISR(void){里面是你自己的代码}12．现在一个简单的工程基本创建完成，点击下面的编译按钮进行或者调试按钮就进入调试环境13．如果您点击调试（绿色类似箭头按钮）的时候没反应，那可能是您设置的Debug 路径有问题，如果您采用我的方法，比如CW3.0仅安装了Compiler，然后安装了CW4的Debugger，这样的话就要设置一下Debug的路径。

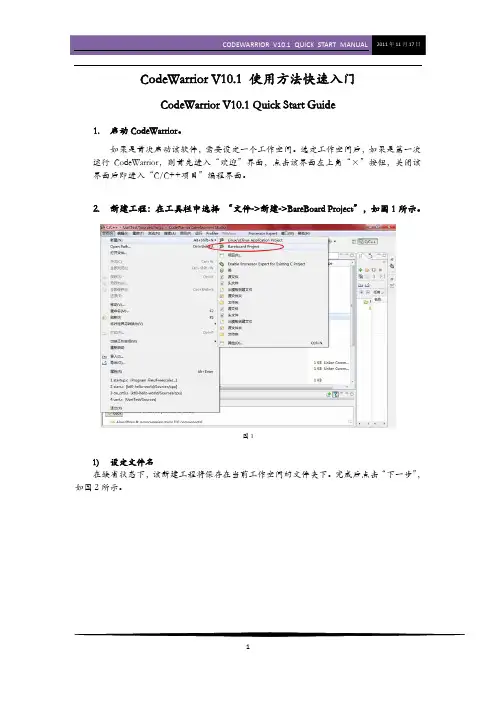

CodeWarrior V10.1 使用方法快速入门CodeWarrior V10.1 Quick Start Guide1.启动CodeWarrior。

如果是首次启动该软件，需要设定一个工作空间。

选定工作空间后，如果是第一次运行CodeWarrior，则首先进入“欢迎”界面，点击该界面左上角“×”按钮，关闭该界面后即进入“C/C++项目”编程界面。

2.新建工程：在工具栏中选择 “文件->新建->BareBoard Project”，如图1所示。

图11)设定文件名在缺省状态下，该新建工程将保存在当前工作空间的文件夹下。

完成后点击“下一步”，如图2所示。

图22)选择芯片类型。

此处以MK10N512VMD100为例。

选择好芯片类型后，点击“下一步”，如图3所示。

图33)选择调试器类型（可多选）如果成功安装了新的USBBDM并且patch成功，此处会出现USBDM选项，如图4所示。

如果要在该工程中添加一些已有文件、或者希望生成一个默认的main.c文件，则完成后点击“下一步”。

如无上述需求，则直接点击“完成”。

此时将生成一个包含Startup Code、但不含main.c 的新工程。

图44)选择导入的默认文件以及是否生成main.c，完成后点击“下一步”。

CodeWarrior的默认编程语言是C，也支持C++和汇编，如果使用C语言编程，此处也可直接单击“完成”，具体操作如图5所示。

图55)选择编程语言，完成后点击“下一步”，如图6所示。

图66)选择是否需要调用一些快速开发工具（如Processor Expert、Device Initialization），完成后点击“完成”，如图7所示。

图7至此，CodeWarrior将为您生成一个包含Startup.c和main.c的新工程。

在编程界面(C/C++项目)下的工程窗口下，您可以浏览该工程含有的全部文件。

如果您无法找到上述窗口，可在CodeWarrior界面左下角的视图管理器中寻找。

Codewarrior 使用指南飞思卡尔 HC08/HCS12 系列微控制器开发环境 - Codewarrior 使用指南（草稿）tyf01@ 2005 年 10 月仅供学习参考，请勿用于商业目的1Codewarrior 使用指南第一章 Codewarrior IDE 概述在软件开发过程中，通常需要经过以下几个步骤： • 新建：创建新项目，源文件 • 编辑：按照一定的规则编辑源代码，注释 • 编译：将源代码编译成机器码，同时还会检查语法错误和进行编译优化 • 链接：将编译后的独立的模块链接成一个二进制可执行文件 • 调试：对软件进行测试并发现错误 在软件开发中，每个过程都会用到不同的工具。

如果每个工具都单独存在，这样就 会给开发人员带来很多不便。

所以很多公司为开发人员提供了集成开发环境。

开发 人员可以在同一个工具或平台上完成以上全部的工作。

Codewarrior 是 Metrowerks 公司开发的软件集成开发环境（以后简称 IDE）。

飞思 卡尔所有系列的微控制器都可以在 codewarrior IDE 下进行软件开发。

Codewarrior IDE 特点Codewarrior IDE 为软件开发提供了一系列的工具，其中包括： 项目管理器：为软件开发人员管理上层的文件；将项目进行分组管理，比如文件或 目标系统；跟踪状态信息，比如修改日期；决定编译顺序或每次编译应包括哪些文 件；与插件一起提供版本控制功能 编辑器：利用颜色来区分不同的关键字；允许用户利用颜色机制自定义关键字；自 动检查括号范围；利用菜单在不同的文件或函数中导航 搜索器：搜索一个特定的字符串；用特定的字符串代替查找到的字符串；允许使用 常规表达式；提供文件比较功能； 源代码浏览器：标志符（变量名称，函数名称）数据库；利用数据库来对代码快速 定位；对所有的标志符连接到用到它的代码中； 编译系统：编译器将源代码编译成机器码；链接器将目标文件链接成可执行文件 调试器：利用标志符数据库进行源代码级调试；支持各种标志符数据库，比如： codeview, DWARF, SYM 等Codewarrior IDE 优点•交叉平台开发2Codewarrior 使用指南 开发人员可以在不同的操作系统下使用 codewarrior IDE 来开发自己的软 件。

Code Warrior 软件使用指南一、软件安装指南二、关于BDM驱动三、创建一个新的工程四、编写与运行你的程序2011年10月16日陈万忠Code Warrior 软件使用指南一、软件安装指南1. 打开文件安装文件夹2. 找到安装文件3. 双击此文件，出现安装界面：4. 点击“NEXT”按钮，出现安装路径信息。

如果修改系统默认路径，点击“change”按钮，然后修改安装路径，否则点击“NEXT”按钮。

5. 在安装过程中，根据提示信息，完成每一步的安装。

6. 安装完毕后，在所有程序中找到Code Warrior 执行文件，点击执行即可进入Code Warrior 集成环境。

7. 也可以拖到桌面上。

此时桌面出现如下图标：二、关于BDM驱动请将“BDM使用说明和驱动”文件夹下的文件：和以及三个文件，复制到：C:\Program Files\Freescale\\Prog\gdi目录下（或者你安装时修改过的Code Warrior 所在目录\Prog\gdi子目录下），在调试时选择Open Source BDM 调试接口即可。

三、创建一个新的工程创建一个新的工程，要按照下面向导选项的8个步骤来选择完成。

双击桌面快捷图标，进入 Code Warrior集成开发环境窗口。

第一步：创建一个新的工程。

第二步：选择CPU类型，选择HCS12X目录下的HCS12X Family。

第三步：选择CPU芯片型号和BDM工具TBDML。

第四步：选择编程语言，我们选择C语言编程。

第五步：添加文件到工程，一般直接按“下一步”。

第六步：快速开发应用程序选择，选None。

第七步：选择中的用户自定义模式。

第八步：选择不使用PC-Lint（TM）链接工具软件，点击“完成”按钮，Code Warrior集成开发环境就会自动生成整个工程的文件系统。

四、编写与运行你的程序在Code Warrior集成开发环境中，利用其自动生成的函数模板，就可以编写和调试你的应用程序了。

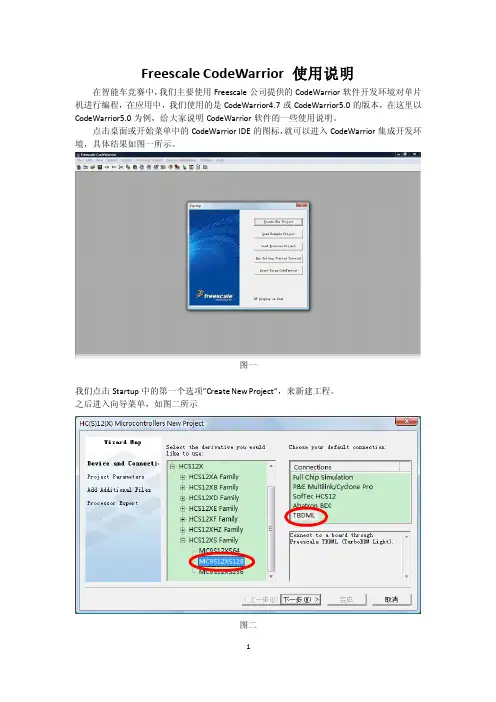

Freescale CodeWarrior 使用说明在智能车竞赛中，我们主要使用Freescale公司提供的CodeWarrior软件开发环境对单片机进行编程，在应用中，我们使用的是CodeWarrior4.7或CodeWarrior5.0的版本，在这里以CodeWarrior5.0为例，给大家说明CodeWarrior软件的一些使用说明。

点击桌面或开始菜单中的CodeWarrior IDE的图标，就可以进入CodeWarrior集成开发环境，具体结果如图一所示。

图一我们点击Startup中的第一个选项”Create New Project”，来新建工程。

之后进入向导菜单，如图二所示图二智能车使用的MC9S12XS128单片机作为主控芯片，所以我们在器件中选择相应的芯片，同时，在智能车校赛过程中，大家都是使用学校提供的BDM作为下载区，所以在Connections 中选择TBDML。

然后点击下一步。

下一步界面如图三所示图三在这一界面中，我们首先选择编程的语言，我们主要使用C语言进行编程，所以我们需要选中C的复选框，同时我们还需要在project name和location中对我们工程的名称和路径进行设定，这里我们给出的例子的工程名为SMARTCAR，路径在D盘根目录，这里每个人都可以根据喜好自由设定，然后点击下一步。

之后的界面如图四所示图四在这里，我们可以将一些已经编写好的文件纳入到工程中，这里由于我们是建立一个空白的全新的工程，所以，我们跳过此步，直接点击下一步。

之后的界面如图五所示图五这里我们不进行修改，直接点击下一步。

下一步菜单如图六所示，这里我们对C或C++语言进行一些设置。

图六在实际使用中，我们主要对第三项”Select the floating point format supported”进行修改，默认选择了”None”，这样我们在编程中就无法使用浮点数”float”，这是非常不方便的。

CodeWarrior使⽤说明第⼀章: 认识CodeWarrior第⼆章: ⼯程和⽬标⽂件的显⽰和定制第三章: 编译第四章: 链接第五章: 调试第六章: 定制第七章: 库函数和Microsoft Foundation Classes (MFC)1). CodeWarrior 能做些什么?A).使⽤C/C++ 进⾏编程B).也⽀持Java 开发本课程仅限于应⽤C/C++ 语⾔在Windows 平台上使⽤CodeWarrior 进⾏的开发.2). CodeWarrior 优点是什么?CodeWarrior 能够⾃动地检查代码中的明显错误，它通过⼀个集成的调试器和编辑器来扫描你的代码，以找到并减少明显的错误，然后编译并链接程序以便计算机能够理解并执⾏你的程序.3).常⽤编程类型说明:A).应⽤程序(如:⽂本编辑器WordPad )B). 庞⼤的商业软(如:⽐如象Adobe Photoshop,MicrosoftWord,CodeWarrior…)C). 控制⾯板(control panels)<实际上是设置系统功能的⼀个简单界⾯,⽐如可以在控制⾯板中完成.如:设置⾳量和⿏标移动速度这样⼀些参数.>D). 动态链接库(dynamic linked libraries，DLLs)<提供⼀些很有⽤的被系统和应⽤程序共享的函数.通常它们没有⽤户界⾯.>E). 插件(plug-ins)<类似于DLLs,插件也是可供其它软件使⽤的⼩程序,但插件只能被特定的软件使⽤.>4).CodeWarrior⼯具条介绍: 4.1).⽂件菜单: 4.2).编辑菜单4.3).查看菜单4.4).查找菜单4.5).⼯程菜单4.6).调试菜单4.8).窗⼝菜单4.9).帮助菜单4.7).VCS 菜单5).CodeWarrior 集成开发环境的设置5.1).通⽤设置5.5.1).编译设置(Build Settings): 选择是否在执⾏编译之前保存已打开的源⽂件,以及有多少内存被⽤于编译⼯作；5.5.2).IDE 之外(IDE Extras): ⼏个独⽴的设置.⽐如指定CodeWarrior 是否使⽤⼀个第三⽅的⽂本编辑器——因为集成的编辑器并不是很完美,这可以通过指定⼀个你惯⽤的编辑器来替代它；5.5.3).插件设置(Plug-In Settings): 供插件开发商调试他们的插件；5.5.4).隐藏⽂件夹(Shielded Folders): 在这⾥指定的⽂件夹在⼯程设计期间,或执⾏查找和⽐较操作期间,将要被忽略掉.如果在你的⼯程级有⼀个巨⼤的“数据”⽂件⽬录,⽽你⼜不想让这些⽂件降低CodeWarrior 的操作速度时,这个设置就很管⽤了；5.5.5).资料树(Source Trees): ⽤于指定CodeWarrior 在编译程序时⽤不着的⽬录.5.2).编辑器设置5.2.1).编辑器设置(Editor Settings): ⼏个⽤于定制编辑器显⽰、管理⽂本和窗⼝的设置项；5.2.2).字体和制表符(Fonts and Tabs): 设置编辑器中的⽂本⼤⼩、字体、制表符和其它显⽰设置；5.2.3).⽂本颜⾊(Text Colors): ⽤于指定特定语⾔元素(⽐如程序的注释)在编辑窗⼝中的显⽰的颜⾊。

CodeWarrior V10.1 使用方法快速入门CodeWarrior V10.1 Quick Start Guide1.启动CodeWarrior。

如果是首次启动该软件，需要设定一个工作空间。

选定工作空间后，如果是第一次运行CodeWarrior，则首先进入“欢迎”界面，点击该界面左上角“×”按钮，关闭该界面后即进入“C/C++项目”编程界面。

2.新建工程：在工具栏中选择 “文件->新建->BareBoard Project”，如图1所示。

图11)设定文件名在缺省状态下，该新建工程将保存在当前工作空间的文件夹下。

完成后点击“下一步”，如图2所示。

图22)选择芯片类型。

此处以MK10N512VMD100为例。

选择好芯片类型后，点击“下一步”，如图3所示。

图33)选择调试器类型（可多选）如果成功安装了新的USBBDM并且patch成功，此处会出现USBDM选项，如图4所示。

如果要在该工程中添加一些已有文件、或者希望生成一个默认的main.c文件，则完成后点击“下一步”。

如无上述需求，则直接点击“完成”。

此时将生成一个包含Startup Code、但不含main.c 的新工程。

图44)选择导入的默认文件以及是否生成main.c，完成后点击“下一步”。

CodeWarrior的默认编程语言是C，也支持C++和汇编，如果使用C语言编程，此处也可直接单击“完成”，具体操作如图5所示。

图55)选择编程语言，完成后点击“下一步”，如图6所示。

图66)选择是否需要调用一些快速开发工具（如Processor Expert、Device Initialization），完成后点击“完成”，如图7所示。

图7至此，CodeWarrior将为您生成一个包含Startup.c和main.c的新工程。

在编程界面(C/C++项目)下的工程窗口下，您可以浏览该工程含有的全部文件。

如果您无法找到上述窗口，可在CodeWarrior界面左下角的视图管理器中寻找。

CodeWarrior 10.6 使用说明EDITOR : JaceLinFROM : GUET下载地址：/zh-Hans/webapp/sps/site/homepage.jsp?code=CW_HOME下载完后，点出.exe文件就直接安装了。

----------------------------安装完--------------------------------- 第一步：成打列软件第二步：选择工作空间（默认存放工程文件的地方）第三步：打开软件完成界面第4步：把不常用的窗口关闭，剩下的好下图常用窗口有: codewarrior projects（用于管理工程文件）, console （打印出编译信息）留下这两个就可以了第5步：新建工程方法1方法2：这几个是一步到位。

自己尝试就好。

第6步：选择工程类型，在这里我选择裸机工程第七步：工程名字第8步:选择芯片型号，第9步：在这里我选择 mk60Dn512Z第10步：选择下载器类型，我选择了j-link，之后finish就可以了。

第11步：新建完成后，系统已经帮你建立了初始化函数，main函数等，接下来就看你的发挥了。

12步：运行，点击运行秒可以下载程序到板子上面了13步：如果你想调试，那就按照下图点击这个虫子就可以了、、、、、14:其它：1）软件注册就不说了。

2）修改文件inlcude (头文件) 在setting 里面，位置就不上图了。

3）本软件类似JAVA 编译器Eclipse,写过java的应该不会陌生。

4）功能太多，不一一讲解了。

byebye…。

Codewarrior 使用指南飞思卡尔 HC08/HCS12 系列微控制器开发环境 - Codewarrior 使用指南（草稿）tyf01@ 2005 年 10 月仅供学习参考，请勿用于商业目的1Codewarrior 使用指南第一章 Codewarrior IDE 概述在软件开发过程中，通常需要经过以下几个步骤： • 新建：创建新项目，源文件 • 编辑：按照一定的规则编辑源代码，注释 • 编译：将源代码编译成机器码，同时还会检查语法错误和进行编译优化 • 链接：将编译后的独立的模块链接成一个二进制可执行文件 • 调试：对软件进行测试并发现错误 在软件开发中，每个过程都会用到不同的工具。

如果每个工具都单独存在，这样就 会给开发人员带来很多不便。

所以很多公司为开发人员提供了集成开发环境。

开发 人员可以在同一个工具或平台上完成以上全部的工作。

Codewarrior 是 Metrowerks 公司开发的软件集成开发环境（以后简称 IDE）。

飞思 卡尔所有系列的微控制器都可以在 codewarrior IDE 下进行软件开发。

Codewarrior IDE 特点Codewarrior IDE 为软件开发提供了一系列的工具，其中包括： 项目管理器：为软件开发人员管理上层的文件；将项目进行分组管理，比如文件或 目标系统；跟踪状态信息，比如修改日期；决定编译顺序或每次编译应包括哪些文 件；与插件一起提供版本控制功能 编辑器：利用颜色来区分不同的关键字；允许用户利用颜色机制自定义关键字；自 动检查括号范围；利用菜单在不同的文件或函数中导航 搜索器：搜索一个特定的字符串；用特定的字符串代替查找到的字符串；允许使用 常规表达式；提供文件比较功能； 源代码浏览器：标志符（变量名称，函数名称）数据库；利用数据库来对代码快速 定位；对所有的标志符连接到用到它的代码中； 编译系统：编译器将源代码编译成机器码；链接器将目标文件链接成可执行文件 调试器：利用标志符数据库进行源代码级调试；支持各种标志符数据库，比如： codeview, DWARF, SYM 等Codewarrior IDE 优点•交叉平台开发2Codewarrior 使用指南 开发人员可以在不同的操作系统下使用 codewarrior IDE 来开发自己的软 件。

CodeWarrior IDE图文教程第一步：双击桌面CodeWarrior IDE 12图标，进入CodeWarrior IDE 12运用界面。

在打开的界面中点击菜单File，在其下拉菜单中点击New，新建数据库文件。

第二步：新建一个数据库，如图选择第一行（HC（s）12New Project Wizard），然后再右面命名123（任意命名均可），确定。

一步。

程序一定要与单片机型号一直，否则在硬件调试中会出现错误。

第四步：选择使用的语言，在此选择C语言，点击“下一步”。

第五步：选择调试专家，在此选择“NO”，点击“下一步”。

第六步：界面如下图所示，选择“NO”，点击“下一步”。

第七步：界面如下图所示，选择” ANSI startup code”，点击“下一步”。

第八步：选择有无浮点格式，根据自己情况而定，本程序在此选择“None”，点击“下一步”。

第九步：界面出现“选择存储模式？”，选择Banked，点击下一步。

第十步：界面出现“选择硬件连接电缆型号？”，前两项全选中，点击“完成”。

第十一步：进入如下界面，点击左侧Sources文件前面的加号，选择主程序中的Main.c，双击左键进入。

第十二步：显示界面如下，其中右侧为Main.c的编辑环境，可以在此输入你的单片机程序，也可以删除、修改或拷贝你前面编辑完成的程序。

例如当输入以下源程序：#include <hidef.h> /* common defines and macros */#include <mc9s12dp256.h> /* derivative information */#pragma LINK_INFO DERIV A TIVE "mc9s12dp256b"void main(void){PWME_PWME0=0; //关闭0通道PWMPRCLK=0X05; //对总线时钟进行预分频，总线时钟为8M，分频后为250K PWMCLK_PCLK0=0; //设A为其时钟源PWMSCLA=0X7D; //A时钟为2000HzPWMPOL_PPOL0=1;//上升沿翻转PWMCAE_CAE0=0;//左对齐输出PWMDTY0=0X01; //占空比为25%的波形PWMPER0=0X04; //输出为500Hz的波PWMCNT0=0X00;//0通道计数器清0PWME_PWME0=1;//0通道使能，0通道为输出通道}第十三步：程序输入以后，点击工具栏的图标（make）检查程序是否有错，如果有错，会在编辑框上方提示错误警告，以为标志，程序中会随之用红色箭头在程序中标出出错位置。

CodeWarrior for ARM Developer Suite v1.2安装及使用简称ADS 1.2 .它支持ARM10之前的所有ARM 系列微控制器,支持软件调试及JTAG硬件仿真,支持汇编,c和c++源程序, 下载1、安装:按照提示安装即可。

安装完成后，提示出现 "ARM License Wizard" 对话框，选择 "Install License"，然后在 "License File To Be Installed" 中使用 "Browse"，选择 CRACK 目录下的 license.dat 文件即可。

2、调试。

它具有单步，断点，全速等调试功能。

可以观察变量、寄存器、内存等。

2.1、建立工程，启动CodeWarrior for ARM Developer Suite v1.2。

图一点击 File --〉New图二如上图：大家会问。

怎么和我的不一样啊！对了！我的模板是后添加上去的。

我们要用到的工程模板需要添加。

添加方法：下载模板/tools/开发板/EasyARM2100.asp 。

解压，放在安装软件目录下。

如ADS1.2安装在C盘下。

就把工程模板文件（5个）拷贝到C：\ProgramFile\ARM\ADSV1.2\Stationery 下即可。

点击 File --〉 New弹出建立工程对话框，选择ARM Executable Image for IPC22XX。

在Location下选择存放工程的目录。

这个你爱放哪就放哪，就是不能放在有中文的路径下。

一定要记得。

2.2、建立文件。

点击 File --〉 New，弹出建立工程时的对话框（还是图二那个窗口），如果你想直接添加到哪个文件夹下，你就点一下那个文件夹，然后在点击点击 File --〉 New，图三图二File选项卡，同样在右边写入你的文件名。

文件名一定是.S或者.C文件。
