1.1 本标书适用于华电江苏公司所属发电厂生产系统所需的阀门的招标采购。

1.2 设备招标范围:本次招标采购高、中压闸阀、截止阀、止回阀、蝶阀、灰系统阀门等，阀门清单附表。

设备供货范围包括以下各项：阀门本体；电动阀门执行机构(可选用扬州电力修造、江苏恒春、常州电站辅机产品）；气动阀门执行机构(不指定品牌，由阀门供应商提供，产品质量保证期与阀门本体产品同步寿命，在质量保质期内发生的质量问题由阀门供应商负责）在提供电动阀门本体时如企业有需求，须提供阀门连接反法兰及连接附件；安装、运行维护用的消耗性及易损的备品备件；阀门检修专用工具；相关图纸、资料。

投标方的工作范围包括以上设备的设计、制造、检验、试验、包装、运输和安装指导。

1.3 总的要求1.3.1 本招标文件提出了对所采购阀门的功能设计、结构、性能、安装和试验等方面的技术要求。

灰系统阀门无标准型号，本次招标提供的技术参数仅供参考，具体以现场实际测量为准，如由此产生的技术差异由投标方负责；1.3.2 投标方应有严格的质量保证体系，提供高质量的设备和功能完善的配套设施，以实现整个电厂的安全、可靠和经济运行。

1.3.3 投标方所采用的产品设计，必须是技术和工艺先进，并经过二年以上运行实践证明是成熟可靠的产品，对于未经过实践的设计不予采纳。

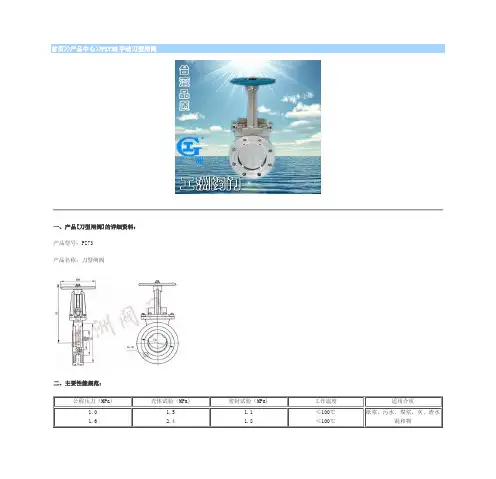

首页>>产品中心>>PZ73H手动刀型闸阀一、产品[刀型闸阀]的详细资料：产品型号：PZ73产品名称：刀型闸阀二、主要性能规范：公称压力（MPa) 壳体试验（MPa) 密封试验（MPa) 工作温度适用介质1.0 1.6 1.52.41.11.8≤100℃≤100℃纸浆、污水、煤浆、灰、渣水混和物三、主要零部件材质：四、PZ73H手动刀型闸阀主要外形及连接尺寸(mm)：订货须知：一、①PZ73H手动刀型闸阀产品名称与型号②PZ73H手动刀型闸阀口径③PZ73H手动刀型闸阀是否带附件二、若已经由设计单位选定公司的PZ73H手动刀型闸阀型号，请按PZ73H手动刀型闸阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：PZ643气动对夹式刀型闸阀刀型闸阀气动穿透式刀闸阀PZ973电动刀型闸阀PZ573伞齿轮刀型闸阀液动刀型闸阀PZ673X型气动浆液阀PZL43链轮式浆液阀PZ773H电动液动阀PZ973电动刀闸阀伞齿轮对夹式闸阀Z73X纸浆浆液阀Z473X链轮式浆液阀伞齿轮浆液阀气动插板阀不锈钢刀型闸阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。

3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。

4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。

5、将准确的询价单及图纸提交给专业技术人员进行确认。

6、采购前先检查供应商的资质、产品检验报告、相关案例等。

7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。

8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。

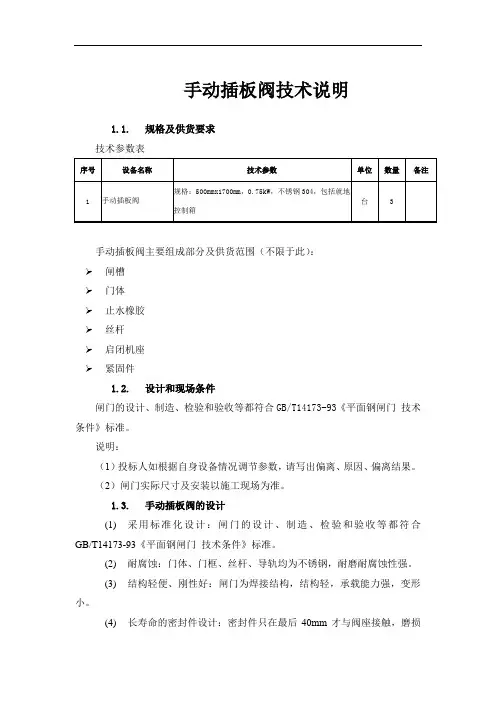

手动插板阀技术说明1.1.规格及供货要求技术参数表手动插板阀主要组成部分及供货范围（不限于此）：➢闸槽➢门体➢止水橡胶➢丝杆➢启闭机座➢紧固件1.2.设计和现场条件闸门的设计、制造、检验和验收等都符合GB/T14173-93《平面钢闸门技术条件》标准。

说明：（1）投标人如根据自身设备情况调节参数，请写出偏离、原因、偏离结果。

（2）闸门实际尺寸及安装以施工现场为准。

1.3.手动插板阀的设计(1)采用标准化设计：闸门的设计、制造、检验和验收等都符合GB/T14173-93《平面钢闸门技术条件》标准。

(2)耐腐蚀：门体、门框、丝杆、导轨均为不锈钢，耐磨耐腐蚀性强。

(3)结构轻便、刚性好：闸门为焊接结构，结构轻，承载能力强，变形小。

(4)长寿命的密封件设计：密封件只在最后40mm才与阀座接触，磨损小。

闸门的使用寿命长。

(5)密封件更换方便：更换密封件时无须更换闸门，只需将门体提起即可；方便、省时。

(6)密封止水性能好：渠道闸门为单向受压，在最大设计水压下，密封泄漏量不大于1.25L/min.m(密封长度)。

(7)底部无堵塞设计：平底式设计，确保了闸门底部无堵塞，使排水更顺畅。

1.4.手动插板阀的结构和材料(1)门框、门架：材质为不锈钢。

门框、门架为一体式，采用自撑体系。

门框、门架采用不锈钢板在剪板机上下料，在折弯机上折边，在专用工作台上拼装焊接，结构牢固合理，能承受活动载荷，门架保证在受到启闭机重力和启闭力反作用力时不变形。

手轮直径小于500mm，操作能力应为15N，启闭装置必须安装在门架上部，高度应满足工人操作手轮。

(2)闸板：材质为不锈钢。

在面板上设有水平方向的梯形筋板并根据受压的需要确定肋板的断面尺寸，以满足闸板挠度小于板宽的1/1000要求，以及就闸板抗拉、抗压、抗剪强度而言，安全系数为2倍。

闸门为暗杆式启闭，在闸板上部的重垂线部位设置启闭螺母，留有丝杆通道，保证闸门平稳地升降。

(3)止水橡胶：材质为丁腈橡胶。

手动插板阀也叫手动螺旋闸阀，通常于卸料器配套使用。

手动插板阀是主要控制设备，广泛使用在冶金、矿山、建材、粮食，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。

此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。

插板门密封结构可以分软密封、硬密封结构。

工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

插板门在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

配置手轮可以很直接操作手轮来启闭阀门。

公称压力：0.05Mpa；介质流量：≤28m/s；工作温度：≤300℃；适用介质：无粘度的粉尘气体、固体粉料、小颗粒物料。

安装：
1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓,要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证插板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.插板阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

储备
1.本阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。

2.阀门存放与运输时启闭件应处于关闭位置，
3.通径两端用闷盖塞紧，予以防尘、防锈，保持通道清洁；
4.长久放置时应定期检查。

对阀杆表面、两通道、密封面、两端法兰上的污垢和锈迹进行检查后，重新涂刷防锈油及予以防护。

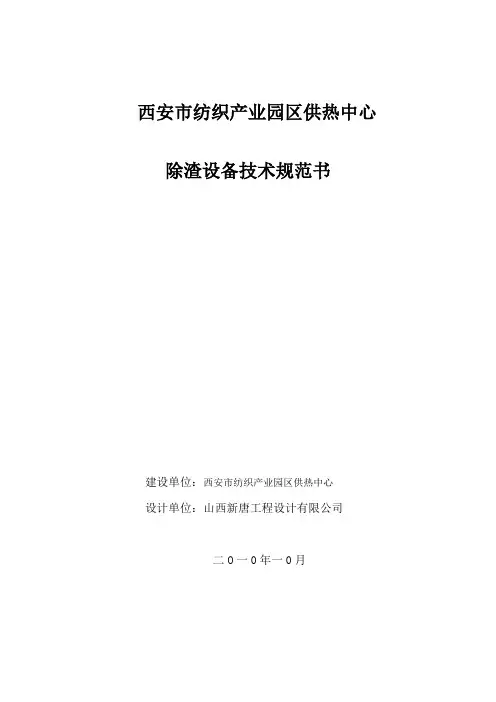

西安市纺织产业园区供热中心除渣设备技术规范书建设单位：西安市纺织产业园区供热中心设计单位：山西新唐工程设计有限公司二O一0年一0月除渣设备技术规范书1 总则1.1 本技术规范适用于西安市纺织产业园区供热中心工程。

它提出了该设备的功能设计、结构、安装和试验等方面的技术要求。

1.2 本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范条文。

卖方保证提供符合本技术规范和相关的国际、国内工业标准的优质产品。

1.3 如买方有除本技术规范以外的其他要求，以书面形式提出经买卖双方讨论、确认后，载于本技术规范书。

1.4 本技术规范书所引用的标准与卖方所执行的标准发生矛盾时，按较严格的标准执行。

1.5如投标方未对本规范书提出偏差，将认为投标方提供的设备符合招标文件和标准的要求。

偏差（无论多少）都必须清楚地表示在投标文件中的投标设备技术（商务）偏差表中。

1.6卖方对合同设备（含辅助系统和设备）负有全责，即包括分包（或采购）的产品。

分包或采购的产品的制造商应事先征得买方的认可。

1.7在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求。

1.8本技术规范书经买卖双方共同确认和签字后，共同作为订货合同的技术附件，与订货合同正文具有同等效力。

2 工程说明2.1买方：西安市纺织产业园区供热中心工程2.2工程项目名称：西安市纺织产业园区供热中心工程2.3本规范用于西安市纺织产业园区供热中心工程，2x70MW（3#、4#锅炉）和2x50t/h(1#、2#锅炉)联合炉排锅炉除渣设备的功能设计、结构、性能、安装及调试试验方面的技术要求。

2.4环境条件：厂区地震烈度 7度历年极端最高/最低气温 42.1℃/-21.3℃平均最高/最低气压 1024.7hPa/1002.3hPa历年最大平均风速24m/s2.5锅炉排渣量1#、2# 锅炉排渣量：_______t/h排渣温度：_____℃拟采用干式排渣方式，每台锅炉配置两台冷渣机，热渣经过冷却后，通过高温皮带输送机集中输送到大倾角皮带输送机，通过大倾角皮带输送机输送至渣仓储存、外运。

插板闸门浙江永嘉双金自控阀门厂插板闸门一、概述：插板（螺旋）闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。

是控制流量变化较大，启动频繁，切断迅速的理想设备。

二、结构特点：结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

该阀门有手轮和链轮操纵两种操作形式， I 型为手轮， II 为链轮。

单向和双向两种结构形式， LZD 为单向、 LZS 为双向。

三、工作原理：主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

四、主要零件材料及连接尺寸：类A B C×C H L n-d 重量 单2 2296×296 820 100 8-Φ12 62 2 3346×346 930 100 8-Φ14 70.5 3 3396×396 1050 100 8-Φ14 81 4 4496×496 140 100 12-Φ14 114 4 5556×556 1450 120 12-Φ18 130 5 5606×606 1610 120 16-Φ18 147 双6 6706×706 1830 120 16-Φ18 169 77820×820 2130 140 20-Φ18 236五、使用说明：1.本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。

2.操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。

3.若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。

4.电动装置可根据客户要求配型，（电压、电流、调节型、开关型、力矩等）。

插板阀目录气动插板阀气动超高真空插板阀CCQ-A超高真空插板阀CC-A首页>>产品中心>>其它真空阀类>>CC-A 系列超高真空插板阀CC-A 系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。

阀门适用于超高真空系统中接通或截止气流之用。

高真空系统中接通或截止气流之用。

适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能适用范围(Pa)105～1.3x10-7阀门漏率(Pa.L/S)DN≤200为≤1.3x10-7DN≥250为≤6.7x10-7阀门烘烤温度（℃）≤150(除传动装置外)开阀时阀板两侧压力差(Pa)≤2.7x103阀板密封件氟橡胶轴封处密封件不锈钢波纹管连接及外形尺寸型号通径(DN)ΦD ΦD0ΦD1ΦD2ΦD3H A n-d L L1B 法兰标准CC-50A 508972.461.655.6/60918-M849316580GB/T6071CC-63A 6311492.182.676.6/651058-M854719080CC-80A 801301109993/6513016-M860722580CC-100A100152130.2120.7114.7/7015216-M8660267100CC-150A150202181171.5165.5/7020220-M8784350100CC-200A200254231.8222.3216.6/8025124-M8882426100CC-250A2503142883082752718530024-M101146570130JB5278CC-300A3003653383533233189035232-M101206613130/订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。

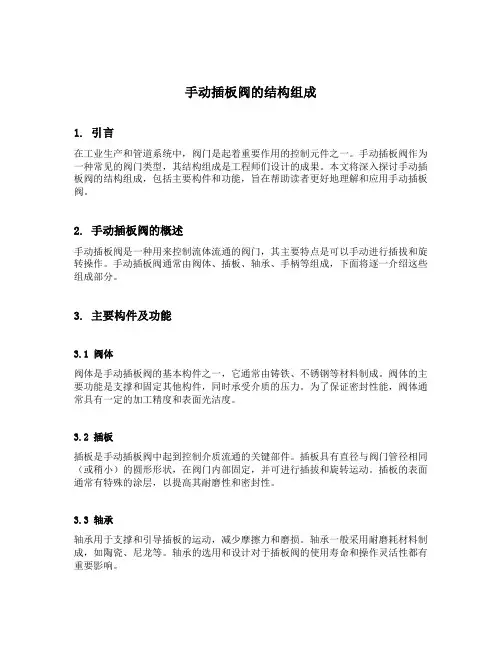

手动插板阀的结构组成1. 引言在工业生产和管道系统中，阀门是起着重要作用的控制元件之一。

手动插板阀作为一种常见的阀门类型，其结构组成是工程师们设计的成果。

本文将深入探讨手动插板阀的结构组成，包括主要构件和功能，旨在帮助读者更好地理解和应用手动插板阀。

2. 手动插板阀的概述手动插板阀是一种用来控制流体流通的阀门，其主要特点是可以手动进行插拔和旋转操作。

手动插板阀通常由阀体、插板、轴承、手柄等组成，下面将逐一介绍这些组成部分。

3. 主要构件及功能3.1 阀体阀体是手动插板阀的基本构件之一，它通常由铸铁、不锈钢等材料制成。

阀体的主要功能是支撑和固定其他构件，同时承受介质的压力。

为了保证密封性能，阀体通常具有一定的加工精度和表面光洁度。

3.2 插板插板是手动插板阀中起到控制介质流通的关键部件。

插板具有直径与阀门管径相同（或稍小）的圆形形状，在阀门内部固定，并可进行插拔和旋转运动。

插板的表面通常有特殊的涂层，以提高其耐磨性和密封性。

3.3 轴承轴承用于支撑和引导插板的运动，减少摩擦力和磨损。

轴承一般采用耐磨耗材料制成，如陶瓷、尼龙等。

轴承的选用和设计对于插板阀的使用寿命和操作灵活性都有重要影响。

3.4 手柄手柄是手动插板阀用来操作插板的部件。

手柄通常位于阀门的上部，与插板通过连杆相连。

通过旋转手柄，可以实现插板的插拔和旋转，进而控制阀门的开闭程度。

手柄一般由金属制成，具有良好的强度和硬度。

4. 工作原理手动插板阀通过手柄控制插板的插拔和旋转运动，从而控制介质的流通。

当手柄旋转到某个位置时，插板与阀座之间形成一定的间隙，介质可以通过该间隙流通；当手柄旋转到另一个位置时，插板与阀座完全贴合，阻止介质的流通。

手动插板阀的开关过程简单快捷，使用方便。

5. 使用注意事项在使用手动插板阀时，需要注意以下几点： 1. 定期检查阀门的密封性能，如有泄漏应及时修复。

2. 阀门运动不应过度用力，以免损坏插板和轴承。

3. 阀门处于关闭状态时，应确保插板与阀座完全贴合，防止介质泄漏。

插板闸门浙江永嘉双金自控阀门厂插板闸门一、概述：插板（螺旋）闸门用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。

是控制流量变化较大，启动频繁，切断迅速的理想设备。

二、结构特点：结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

该阀门有手轮和链轮操纵两种操作形式， I 型为手轮， II 为链轮。

单向和双向两种结构形式， LZD 为单向、 LZS 为双向。

三、工作原理：主要由框架、闸板、丝杆、螺母等零件构成，用手转动手轮使丝杆带着丝杆螺母和闸板沿水平方向往复运动，达到闸门的启闭目的。

四、主要零件材料及连接尺寸：类A B C×C H L n-d 重量 单2 2296×296 820 100 8-Φ12 62 2 3346×346 930 100 8-Φ14 70.5 3 3396×396 1050 100 8-Φ14 81 4 4496×496 140 100 12-Φ14 114 4 5556×556 1450 120 12-Φ18 130 5 5606×606 1610 120 16-Φ18 147 双6 6706×706 1830 120 16-Φ18 169 77820×820 2130 140 20-Φ18 236五、使用说明：1.本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。

2.操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。

3.若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。

4.电动装置可根据客户要求配型，（电压、电流、调节型、开关型、力矩等）。

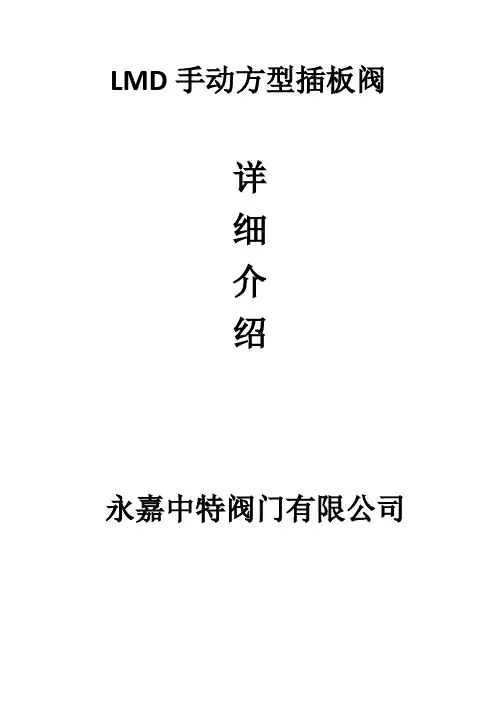

详
细
介
绍
永嘉中特阀门有限公司
用途：
方型插板阀结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm 作用块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整开度。

插板阀是一种物料、晶粒料及小块物料的流量的流量或输送量的主要控制设备，广泛用于建材、冶金、矿山等行业（物料直径≤50mm）
注：可来图来样定做非标的螺旋闸门
方型插板阀又称平板闸门，采用优质碳素钢焊接结构，强度高，性能好，使用寿命长、丝杠及螺母采用了软防护罩结构，不受外界粉尘影响，该闸门主要有螺母、闸板、装置组成、电装的转动，使丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到闸门的启闭目的。

驱动方式：手动，电动，电液动，气动，电动推杆等
材质：碳钢，不锈钢等
方型插板阀有明杆，暗杆之分，暗杆要特殊要求（如图）
方型插板阀有单向、双向之分，双向要特殊要求（如图）。
