电晕处理机工作原理
电晕处理机的工作原理如下：
1. 电晕现象：当导电体周围的电场强度超过某个临界值时，空气中的气体分子会发生电离现象，产生带电粒子。
这些带电粒子会与导电体表面的颗粒或污垢产生相互作用，使其带电并形成物理吸附层。
2. 构造：电晕处理机一般由一个或多个电晕极和一个接地极组成。
电晕极通常是一个细长的导电丝或导电管，与接地极之间形成一定的间距。
3. 电晕现象：当高压电源对电晕极施加高电压时，电晕极会形成一个非均匀电场。
在电极尖端或高曲率处，电场强度较大，超过气体的击穿电场强度。
这时，空气中的分子会发生电离，产生大量带正电荷的正离子和带负电荷的电子。
电子在电场的作用下向电极移动，而正离子则向空气中扩散。
4. 电晕电流：在电晕处理机中，电极尖部产生的带电粒子会与导电体表面的颗粒或污垢发生相互作用。
这些带电粒子和颗粒或污垢之间产生库仑力，使颗粒或污垢带电。
带电颗粒或污垢会随电晕极的电场作用下向接地极移动。
在此过程中，带电颗粒或污垢之间的相互作用和库仑力的作用会形成电晕电流。
5. 气流传输：电晕处理机通常还会设置一个气流传输系统，通过气流传输的方式将带电的颗粒或污垢从电晕极处带走。
这样就可以有效地清除导电体表面的颗粒或污垢。
综上所述，电晕处理机通过利用电晕现象和库仑力的作用，将导电体表面的颗粒或污垢带电并移除，从而实现清洁和处理的效果。

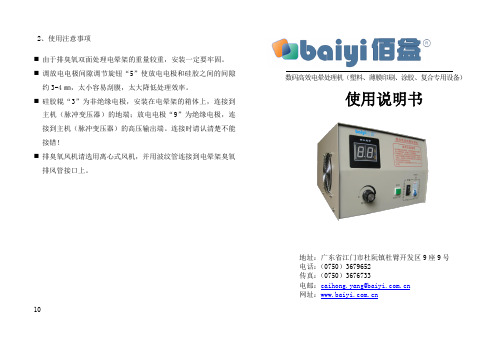

2、使用注意事项⏹ 由于排臭氧双面处理电晕架的重量较重，安装一定要牢固。
⏹ 调放电电极间隙调节旋钮“5”使放电电极和硅胶之间的间隙约3-4㎜，太小容易刮膜，太大降低处理效率。
⏹ 硅胶辊“3”为非绝缘电极，安装在电晕架的箱体上，连接到主机（脉冲变压器）的地端；放电电极“9”为绝缘电极，连接到主机（脉冲变压器）的高压输出端。
连接时请认清楚不能接错！⏹ 排臭氧风机请选用离心式风机，并用波纹管连接到电晕架臭氧排风管接口上。
10数码高效电晕处理机（塑料、薄膜印刷、涂胶、复合专用设备）使用说明书地址：广东省江门市杜阮镇杜臂开发区9座9号 电话：（0750）3679652 传真：（0750）3676733电邮：caihong.yang@ 网址：目录产品简介 (1)主机功能部件说明 (2)主机和放电架的连接 (2)安装要求........................... 3、4 使用步骤 (5)注意 (6)一般故障处理 (6)维护 (6)电晕架使用说明………7、8、9、10 2、封闭式双面处理电晕架1、部件说明1 49123102（图二）1、电晕架上箱体2、电晕架下箱体3、硅胶辊（两根）4、臭氧排风管接口5、放电电极间隙调节旋钮（四个）6、电极接线柱（接高压）7、导辊（两根）8、电晕架固定座9、放电电极（两根）10、气缸开闭阀11、地线接线柱（非绝缘电极）12、箱体开闭气缸9★简易式双面处理电晕架主要由2块有机玻璃和2根硅胶辊及2组放电电极组成，硅胶辊为非绝缘电极（非绝缘电极连接主机地线接线柱形成回路，并可靠接地）放电电极为绝缘电极（绝缘电极连接主机高压输出接线柱），设备工作时放电电极对硅胶辊放电，而材料从胶辊与放电电极之间的间隙经过进行处理，如果要处理单面或幅度较窄的材料，只要将不需处理的部位的放电电极抬起翻转即可。
2、引膜3、使用注意事项▲使用时电晕架的两根硅胶辊要用导线连接可靠再和主机的地线连接，并可靠接大地地线。
一、就电晕机本身来说，电晕机功率大，产生的载流子多，被处理材料表面具有较高的能量密度，处理效果好；电晕机频率提高，处理效果变好。
放电极的放电间隙减小，在同样功率的情况下，生产的载流子增加，处理效果变好，但当放电间隙太小时，放电架制造成本上升，塑料薄膜易擦到温度很高的放电极，烫坏塑料薄膜表面。
因此，放电间隙以1.5mm为最佳。
薄膜生产线速度提高，薄膜表面在放电区域时间缩短，处理效果下降。
因此生产线速度提高，电晕处理机的功率必须增加，电晕处理所需功率与生产线速度成正比例的关系。
二、影响处理效果的还有以下因素：1、温度的影响塑料薄膜温度高时，电晕处理效果好。
这是因为温度高时，化学反应的速度快，反映的程度也大。
因此，电晕处理的放电架安装在膜定型设备后面。
在薄膜温度还没有完全降下时电晕处理。
2、环境湿度的影响环境湿度对电晕处理也有影响，环境湿度低时，处理效果好；湿度高时，处理效果变差。
因此，在湿度较大时，应增加排风量，把电极附近的湿气排出。
3、薄膜厚度的影响塑料薄膜的厚度对电晕处理的效果也有影响，膜的厚度增加，电晕处理的功率也要增加。
4、材料的影响材料对电晕处理的影响比较大，在相同的处理条件下，不同的材料处理效果不同，CPP流延膜比聚乙烯薄膜就需要更大的能量才能达到相同的处理效果。
因此，在宽度、速度相同的情况下，CPP 流延机配置电晕处理机，功率要求较大。
5、高聚物的密度的影响电晕处理的效果还与高聚物的密度有关：密度增加，处理效果变差。
密度增加，电晕处理后的临界张力下降（最大张力）。
聚合物中的添加剂，如滑爽剂、抗氧化剂、抗粉电剂等，往往使电晕处理变差。
在薄膜成型中，这些添加剂迁移到表面形成弱界面层。
三、电晕处理的时效性电晕处理后的薄膜，随存放时间的延长，其处理效果会下降。
这是因为分子链的活动性积极性中心移入薄膜的内部，使表面张力下降。
在一般情况下，不管初始处理强度是多少，原料是PP还是PE，在经过了一个多月后，大多数牌号的树脂均消退到38达因左右的表面张力值。
电晕机的功能主治什么是电晕机？电晕机（也称为电晕治疗仪或电疗仪）是一种医疗设备，它通过产生电晕放电来治疗各种疾病和症状。
电晕机利用高频高压电流在人体上产生微弱电流，从而改善血液循环、缓解疼痛、促进组织修复和增强免疫力。
在医疗界和美容界都有广泛的应用。
电晕机的功能主治电晕机具有多种功能和主治，下面将详细介绍。
缓解疼痛•电晕机通过产生微弱电流刺激人体神经末梢，从而缓解疼痛症状。
它可以用于治疗各种疼痛症，如关节炎、肌肉疼痛、神经痛等。
•电晕机的电疗作用能够促进血液循环，减少炎症，加速组织修复和康复，从而帮助缓解疼痛并提高生活质量。
改善血液循环•电晕机的放电作用能够改善人体血液循环，增加血管的弹性，降低血压，预防和改善心脑血管疾病。
•定期使用电晕机可以促进血液循环，增加血液供应，提高氧气和营养物质的输送，帮助组织和器官更好地工作，增强身体的健康和免疫力。
促进组织修复•电晕机的电疗作用可以促进组织的修复和再生。
它通过改善血液循环、增加氧气供应和营养物质输送，加速受损组织的修复和康复。
•在创伤康复和手术后恢复中，电晕机可以帮助减少疤痕，促进创口愈合，提高康复效果。
增强免疫力•经常使用电晕机可以促进人体免疫系统的功能，增强免疫力，提高身体对抗疾病的能力。
•电晕机的电疗作用可以提高白细胞的活性，增加抗体产生，增强细胞免疫和体液免疫能力，从而预防和改善各种疾病。
美容护肤•电晕机可以改善皮肤血液循环和新陈代谢，增加皮肤的营养供应，改善皮肤质量，使皮肤更加健康和年轻。
•电晕机还可以促进皮肤肌肉的收缩和紧致，减少皱纹和黑眼圈，提亮肤色，改善面部轮廓，达到美容护肤的效果。
以上是电晕机的功能和主治的详细介绍。
电晕机作为一种安全有效的医疗设备，在医疗、康复和美容领域都有广泛的应用。
使用电晕机进行治疗时，请按照专业医生或美容师的指导进行操作，以确保安全和有效的治疗效果。
涂硅线电晕操作规范
苏州玲珑电子科技股份有限公司
文件编号：QW-MA-32
版本号：A 修订码：0一. 目的
为规范电晕处理的操作流程，保证涂硅线生产的操作，确保生产的顺利进行，有效地开展与质量目标相关的活动，以此来保证产品质量的稳定性。
二. 范围
电晕机的操作。
三．操作规程
1.穿纸之前清理电晕辊辊面和放电电极。
2.打开罩盖，从电晕辊穿好纸。
3.纸张无折皱，合上罩盖。
4.打开收放卷机柜面板上的电晕电源、打开抽风和吸尘风机。
5.当机器车速大于20米/分钟时，合上电晕电控柜外壳上的电源开关。
6.警铃响起时，按下电控柜外壳上的高压启动开关，旋动电位器旋钮，调到所需功率。
7.生产结束时，关上电源，旋钮旋至“零”位，为下次使用做准备。
8.打开罩盖清理灰尘。
9.若停机时间长合上罩盖，关闭电源、气源。
批准：审核：制订：
日期：日期：日期：
1。
电晕机操作指导书电晕机操作指导书一、操作步骤：1.准备工作：a.检查电晕机的外部是否有损坏，如有损坏应及时更换。
b.确认电晕机的电源是否正常，插头是否连接牢固。
c.确保操作环境通风良好，避免发生火灾或气体中毒等危险事故。
2.开启电晕机：a.通过电源开关将电晕机启动。
b.调整电晕机的工作模式和功率，根据具体需求选择合适的档位。
3.设置电晕机参数：a.根据要处理的物体的性质和大小，调整电晕机的电压和频率。
b.根据要处理的物体的形状和材质，确定电极的形状和材质。
4.操作电晕机：a.将要处理的物体放置在电晕机的工作区域内，确保物体与电极之间有一定的距离。
b.打开电晕机的启动开关，开始处理物体。
c.观察物体表面是否有明显的电晕放电现象，如有则表示电晕机工作正常。
d.根据需要调整处理时间和处理次数，确保物体得到均匀的电晕处理。
5.关闭电晕机：a.完成物体处理后，将电晕机的启动开关关闭。
b.剩余电荷释放完成后，拔掉电源插头，断开电晕机与电源的连接。
二、注意事项：1.操作前务必查阅电晕机的说明书，并遵守相关安全操作规程。
2.操作人员应穿戴好防静电服和绝缘手套，以减少电击风险。
3.在操作过程中，应避免触摸电晕机的电极或其他带电部位，以免触电受伤。
4.操作过程中应保持机器稳定，避免碰撞或对物体造成损坏。
5.操作结束后，应将电晕机彻底清洗并存放在指定的位置，以便下次使用。
三、常见问题及解决方法：1.电晕机无法启动：a.检查电源是否通电，确保插头连接牢固。
b.检查电源开关是否处于开启状态，如未打开请打开。
2.电晕机处理效果不佳：a.检查电晕机的电压和频率是否合适，根据处理对象的不同进行调整。
b.检查电极是否与物体表面保持适当的距离，调整电极高度。
3.电晕机过热：a.检查电晕机周围是否有堵塞物，确保通风良好。
b.减少连续操作时间，给电晕机适当的冷却时间。
通过以上操作指导书，您可以迅速了解电晕机的操作步骤，正确使用电晕机进行物体处理。
Fabrication of hf generating apparatus and electronic command devices for industrial useUse and Maintenance manual 使用和维护手册 CORONA TREATMENT PLANT 电晕处理设备DECLARATION OF CONFORMITY符合性声明 (6)ATTACHED A 附属A (7)Technical detail list of the corona treatment system电晕处理系统技术细节表 (7)GENERAL INFORMATION常规信息 (8)Manufacturer’s guarantee制造商质保 (8)Document structure 文件结构 (9)Description of symbols 符号描述 (10)Techinal, terminology and abbreviations 技术,专业名词和缩写 (10)SAFETY 安全 (12)Designated use 指定用途 (12)General Warnings一般警告 (133)Dangerous area: Maintenance and repairs危险区域:保养与修理 (144)Residual risk 残余危险 (155)DESCRIPTION – TECHNOLOGY 描述-工业技术 (166)Corona treatment composition 电晕处理构图 (166)Components and their applications 零件和他们的应用 (177)Control mode 控制方式 (20)INSTALLATION 安装 (21)Trasport, positioning 运输,配置 (21)Handling 操作 (21)Assembly instructions 装配操作 (233)Space necessary for use and maintenance使用和保养所需的必要空间 (233)Permitted environmental conditions 环境许可 (233)Instruction for connecting the machine to its power supply机器和电源连接的指令 (255)Recommendations on the safety measures which must be taken by the user建议使用者安全措施 (255)Detailed description of the machine, its accessories, guards and/or safety devices机器,附件,安全装置的细节描述 (255)Measuring method 测量方法 (277)Unpacking 拆包 (288)Positioning 配置 (288)Connections 连接 (299)Instruction for starting-up the generator with operator terminal installed on the electronic generator 启动安装在发生器里的操作终端的指示 (30)Description of the workplace 车间描述 (34)Places of use 使用地 (34)Spare parts 配件 (34)OPERATION – CONTROL 操作-控制 (36)Start-up 启动 (36)Type of operator terminal 操作终端类型 (36)Terminal operator structure (on board of the electronic generator) 操作终端结构(在发生器板上) 377 Touch screen control panel 触摸控制面板 (388)Plant parameter setting 设备参数设定 (41)Function mode 功能模块 (47)Alarms and warnings 报警和警告 (54)ELECTRONIC GENERATOR 发生器 (62)Internal structure of the electronic generator 发生器内部结构 (62)GENERAL DESCRIPTION AND MAINTENANCE OF ME.RO DISCHARGE STATIONS 放电站一般说明和保养 (69)Discharge station 放电站 (69)Normal discharge station 正常放电站 (69)Normal discharge station nomenclature 正常放电站站名表 (72)Universal discharge station 标准放电站 (74)Universal discharge station nomenclature 标准放电站站名表 (75)Description of the manual controls of the discharge station 放电站手动控制描述 (77)Instruction for the calibration and adjustment of the discharge station 放电站校准和调节指示 (77)How to stop the system 如何停止系统 (79)Dismantling the discharge roller 拆卸电晕棍 (79)ADAPTING GENERATOR TO LOAD发生器适应负荷 (80)INSTRUCTIONS AND WARNING 操作指南和警告 (83)General safety regulations 一般安全规则 (83)On-off of the system 开启-关闭系统 (84)Starting 启动 (84)Switch off of the generator 关闭发生器 (84)Parameter settings 参数设定 (84)MAINTENANCE 保养 (85)General notes for maintenance 一般保养注意事项 (85)Safe maintenance 安全保养 (85)Maintenance intervals 间隔保养 (86)Maintenance procedures 保养程序 (86)Procedure for checking the double igbt modules 检查双向IGBT模块步骤 (88)Mending the silicone insulated rollers 修补电晕硅胶棍 (90)Repairing silicon sleeve insulated rollers 修补硅胶棍套 (91)Repairing ceramic coated rolls 修补陶瓷涂层棍 (92)Dismantling and packaging 拆卸和包装 (93)Thank you for purchasing the Me.Ro. s.p.a. Corona Treatment System感谢您选购Me.Ro. s.p.a.电晕处理系统This manual is for everyone who works with the Me.Ro. s.p.a. Corona Treatment System and for operating personnel in particular. 这本手册是特别针对于工作和操作Me.Ro. s.p.a.电晕系统的人员The product description given in this documentation is as precise aspossible.产品说明给出尽量清晰的文件.This document is produced by the Me.Ro. s.p.a . Technical DocumentationDepartment.文件由Me.Ro. s.p.a.技术部门制作No part of this document can be reused, duplicated or electronicallydistributed without the prior authorisation of Me.Ro. s.p.a.文件的任何部分在没有经过Me.Ro.s.p.a.实现允许,不可以转用,复制和散发.Me.Ro. s.p.a. declines all responsibility for any errors in thisdocumentation.Me.Ro. s.p.a. 对文件中出现的错误不承担任何责任.The product may undergo technical changes without prior notice.产品技术上的改变不做优先通知.For any installation questions or problems, please contact Me.Ro. s.p.a. We will be pleased to help you对于任何安装问题,请联系Me.Ro. s.p.a.我们将尽力帮助您.Copyright. PRESENTATIONS 陈述Who are these instructions for?操作指南证对于谁?E-mail : info@mero.it Internet : www.mero.itI the subscriber Mennucci Lamberto, in my quality of legal representative of the factory ME.RO S.p.A. manufacturer of the machine as identified by the references below, declare that the said machine complies with the essential safety requirement as stated in the European Community directives 2006/42/EC Appendix IIA and 89/336, in particular the requirements of the following harmonized normatives have been accomplished:我MENNUCCI LAMBERTO,作为设备生产商ME.RO合法代表人涉及到以下申明,设备遵从欧洲的安全要求,社区指令 2006/42/EC IIA条款和89/336,在特定的需要下达到和谐标准.UNI EN ISO 12100-1 , UNI EN ISO 12100-2 , UNI EN 13857 , UNI EN 349 , UNI EN 1088, CEI EN 60204-1 , EN 55011 , EN 50082-2.TECHNICAL DETAIL LIST OF THE CORONA TREATMENT SYSTEM电晕处理系统技术细节表Section Profile 章节介绍This section is for everyone who installs, uses or carries out maintenanceon the Me.Ro. s.p.a. Corona Treatment System.这个章节是针对于安装，使用或执行维护保养Me.Ro. s.p.a.电晕处理系统人员This section contains the main details about the product and the operatingmanual.这个章节包含产品和操作手册的详细资料 M ANUFACTURER’S GUARAN TEE 制造商质保Conditions of guarantee 质保调节Me.Ro. s.p.a. equipment is built from tested materials which are testedagain when construction is completed.Me.Ro. s.p.a. 设备用的原料都是经过测试的，当设备完工后会再次检测Our equipment is guaranteed for 12 months ex factory, Ponte a Moriano,Lucca, Italy.我们的设备出厂后质保12个月，意大利莫里阿诺.卢卡。
电晕处理机电晕放电设备适用于硅橡胶、塑胶和其他材料的表面前处理，目前运用在真空电镀、真空镀膜、溅镀、PVD、物理气相沉积、印刷、移印丝印特印、粘和、涂层等动作前处理，产品如：手机外壳、手机按键、P+R按键、笔记本电脑、汽车灯、汽车内饰件、眼镜片、家用电器、化妆品包装容器、洗涤用品包装容器、各类材质板材和薄膜、纸张、织物、人造革、金属，用于喷漆喷涂印刷前处理。
电晕处理机在包装行业俗称电晕机、电子冲击机、电火花机。
在学术上被称为介质阻挡放电。
主要用于塑料薄膜类或塑料板材类制品的表面处理，当要对上述材料进行油墨印刷、复合、吹膜、涂布、胶接、材料改性、接枝、聚合、镀膜、流延、粘贴加工前，为了使产品的表面具有更强粘附力(即具有更高的达因系数)，防止原材料在生产过程中出现印刷甩色、复合粘贴不牢固、涂布漏胶不均匀等现象，影响了产品质量，必须先进行电晕冲击处理。
电晕机的注意功能参数及特点电晕机根据所要处理的物体的形状不同分为不同的结构方式，但电控部分大体是相同的。
薄膜电晕处理机适用于处理PP、PE、PS、PET、PA、PVC、 BOPP、OPP、PT等材料膜、板材、片材的表面湿润张力处理;金属膜电晕处理机适用于处理铝箔、镀铝膜等材料膜、板材、片材的表面湿润张力处理。
板材电晕处理机适用于PS、ABS、PP、PE等塑料板材表面湿润张力处理;三维曲面电晕处理机适用于各种异性塑料件的表面湿润张力处理;杯子电晕处理机适用于各种塑料、纸等材料的杯子、软管、片材的表面湿润张力处理。
目前制造的电晕机主机采用稳定、先进、可靠的进口大功率IGBT模块、器件为主电路元器件，控制、触发、显示电路的主元器件由集成块电路组成，数码显示，使其设备运行时十分安全可靠、耐用，故障率低，并具有过压过载、过电流、短路及停转等自动保护等优点，是目前国内外电晕界比较流行的趋势。
由于功率器件 IGBT的使用，产品结构简洁、电路连线简单、可靠、高效率、小体积、使用简单、一键操作、结构模块化，维护方便、价格低廉。
