0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

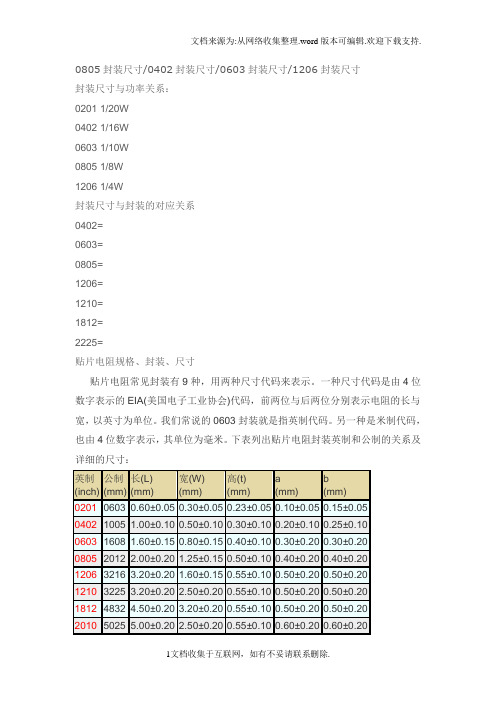

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=0603=0805=1206=1210=1812=2225=贴片电阻规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：Note：我们俗称的封装是指英制。
零件封装知识零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR5当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。
英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。
我们常说的0805封装就是指英制代码。
实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。
有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
电阻：RES1，RES2，RES3，RES4；封装属性为a xial系列无极性电容：cap;封装属性为R AD-0.1到rad-0.4电解电容：electr oi;封装属性为r b.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为v r-1到vr-5二极管：封装属性为d iode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和t o126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXI AL0.4瓷片电容：RAD0.1-RAD0.3。
sot封装尺寸SOT封装尺寸SOT（Small Outline Transistor）封装是一种常见的表面贴装封装方式，广泛应用于各种电子产品中。
SOT封装尺寸的大小对于电路板的设计和焊接工艺有着重要的影响。
本文将围绕SOT封装尺寸展开讨论，介绍其常见的尺寸规格和应用。
一、SOT封装尺寸概述SOT封装尺寸通常由封装类型、引脚数量和引脚间距来确定。
常见的SOT封装类型有SOT23、SOT323、SOT523等。
其中，SOT23是一种3引脚封装，SOT323是一种3引脚微型封装，SOT523则是一种5引脚微型封装。
不同类型的SOT封装在尺寸上有所差异，设计人员需要根据具体的应用需求选择合适的封装类型。
二、SOT23封装尺寸规格SOT23是一种常见的SOT封装类型，其尺寸规格较为标准化。
SOT23封装的引脚数量为3，引脚间距为0.95mm。
封装尺寸为 3.0mm × 3.0mm × 1.3mm。
SOT23封装通常用于集成电路的封装，如电压稳压器、开关电源等。
由于其尺寸小巧，适用于空间有限的应用场景。
三、SOT323封装尺寸规格SOT323是一种微型封装，适用于需要更小尺寸的电子产品。
SOT323封装的引脚数量为3，引脚间距为0.65mm。
封装尺寸为 1.6mm ×1.3mm × 0.6mm。
SOT323封装常用于小功率的集成电路，如二极管、晶体管等。
由于其尺寸微小，适用于微型电子产品的封装需求。
四、SOT523封装尺寸规格SOT523是一种更小的微型封装，适用于超小尺寸的电子产品。
SOT523封装的引脚数量为5，引脚间距为0.35mm。
封装尺寸为1.0mm × 0.6mm × 0.5mm。
SOT523封装常用于超小功率的集成电路，如二极管阵列、小功率MOS管等。
由于其尺寸极小，适用于超小型电子产品的封装需求。
五、SOT封装尺寸的应用SOT封装尺寸的选择与具体的应用需求密切相关。
1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)1206 20欧1/4 *4 5欧1w120无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25V 尺寸：L:6.0 w3.2D 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。
上面为圆形，下面为方形，在光驱电路板上很常见。
这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528），C型（6032），D型（7343），E型（7845）。
电子封装电阻外形尺寸注：1mil = 1/1000英寸，1 英寸 = 2.539999918厘米电容电阻外形尺寸与电子封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5注：A\B\C\D四类型的封装形式则为其具体尺寸,标注形式为L X S X H1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.51206具体尺寸：3.0 X 1.5 0X 0.5电解电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V无极性电容的封装模型为RAD系列，例如“RAD-0.1”“RAD-0.2”“RAD-0.3”“RAD-0.4”等，其后缀的数字表示封装模型中两个焊盘间的距离，单位为“英寸”。
电解电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为“英寸”。
PROTEL 99SE元件的封装问题2009-04-12 14:34元件封装是元件在电路板是存在的形势，Footprint那栏是元件封装栏，要自己输入，比如电阻可以用AXIAL0.3等等protel99常用元件的电气图形符号和封装形式1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
芯片封装尺寸在电子芯片的制造过程中，芯片的封装是非常重要的步骤之一。
芯片封装是将芯片和其他元器件封装到一个外壳中，以保护芯片免受机械和环境的损害，并提供电气连接和热管理。
芯片封装的尺寸是指外壳的尺寸。
芯片封装尺寸的选择在芯片设计和产品应用的不同阶段具有不同的重要性。
在芯片设计阶段，芯片封装尺寸的选择需要根据芯片的功能、性能要求、功耗和散热需求以及制造工艺等因素进行综合考虑。
在产品应用阶段，芯片封装尺寸的选择需要根据产品的空间限制、成本考虑以及外部接口需求等因素进行权衡。
芯片封装尺寸可以用不同的单位来表示，如毫米、微米或英寸等。
一般来说，芯片封装尺寸的越小，芯片的集成度就越高，性能也更强大。
因此，封装尺寸的缩小是芯片制造技术不断发展的一个趋势。
常见的芯片封装尺寸有 QFP（Quad Flat Package）、BGA（Ball Grid Array）和CSP（Chip Scale Package）等。
QFP封装常用于成本较低且功耗较高的应用，它的尺寸通常在10mm x 10mm到30mm x 30mm之间。
BGA封装则常用于高性能、多功能和低功耗的应用，尺寸一般在5mm x 5mm到35mm x35mm之间。
CSP封装是一种非常小尺寸的封装，常用于追求最小空间和重量的应用，尺寸通常在1mm x 1mm到10mm x10mm之间。
随着技术的不断进步，芯片封装尺寸正在不断缩小。
这种趋势使得芯片能够在更小的设备中使用，同时还能提供更好的性能和功能。
同时，更小的封装尺寸也意味着更高的集成度和更可靠的性能。
总的来说，芯片封装尺寸在芯片制造中起着至关重要的作用。
合理选择适当的封装尺寸可以提高芯片的性能和功能，并满足产品应用的需求。
未来，随着技术的不断发展，芯片封装尺寸将继续向更小的方向发展，为电子产品的创新和发展提供更大的空间。
