建筑电气工程图分类

目录一建筑电气工程图基本知识............ 错误!未定义书签。

（一）、建筑电气工程施工图概念错误!未定义书签。

（二）、建筑电气工程图的类别 .... 错误!未定义书签。

（三）、建筑电气工程施工图的组成错误!未定义书签。

二电气工程图的识读........................错误!未定义书签。

（一）、常用的文字符号及图形符号错误!未定义书签。

（二）、读图的方法和步骤 ............ 错误!未定义书签。

（一）、模拟项目图纸组成 ............ 错误!未定义书签。

（二）、电力系统的组成 ................ 错误!未定义书签。

（三）、总干线................................ 错误!未定义书签。

（四）、配电系统识读.................... 错误!未定义书签。

（五）、平面图................................ 错误!未定义书签。

一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

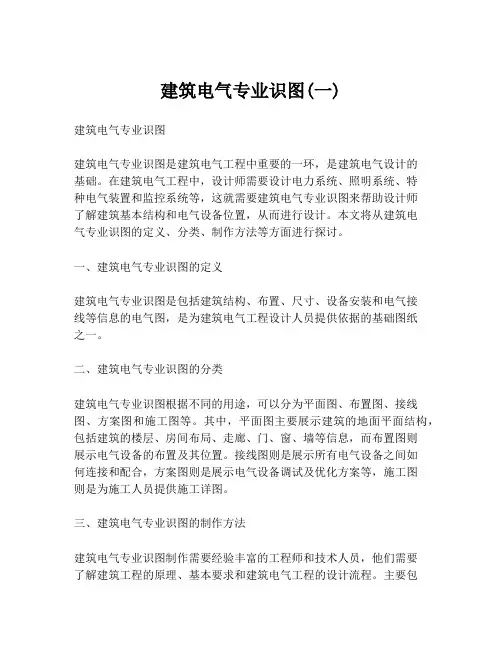

建筑电气专业识图(一)建筑电气专业识图建筑电气专业识图是建筑电气工程中重要的一环，是建筑电气设计的基础。

在建筑电气工程中，设计师需要设计电力系统、照明系统、特种电气装置和监控系统等，这就需要建筑电气专业识图来帮助设计师了解建筑基本结构和电气设备位置，从而进行设计。

本文将从建筑电气专业识图的定义、分类、制作方法等方面进行探讨。

一、建筑电气专业识图的定义建筑电气专业识图是包括建筑结构、布置、尺寸、设备安装和电气接线等信息的电气图，是为建筑电气工程设计人员提供依据的基础图纸之一。

二、建筑电气专业识图的分类建筑电气专业识图根据不同的用途，可以分为平面图、布置图、接线图、方案图和施工图等。

其中，平面图主要展示建筑的地面平面结构，包括建筑的楼层、房间布局、走廊、门、窗、墙等信息，而布置图则展示电气设备的布置及其位置。

接线图则是展示所有电气设备之间如何连接和配合，方案图则是展示电气设备调试及优化方案等，施工图则是为施工人员提供施工详图。

三、建筑电气专业识图的制作方法建筑电气专业识图制作需要经验丰富的工程师和技术人员，他们需要了解建筑工程的原理、基本要求和建筑电气工程的设计流程。

主要包括以下步骤：1.确定建筑电气工程的设计要求，如电气系统的类型、容量，照明系统的类型和级别等。

2.进行了解项目的建筑基本结构和设备布置，并准确记录到平面图和布置图中。

3.根据电气设备类型、容量和现场实际情况，确定电气设备的安装位置，记录在电气布置图中。

4.根据电气设备的类型和连接方式，编制接线图。

5.经过多次技术协商和经验积累得出成熟的技术方案，并绘制方案图。

6.在整个设计过程中，需要不断调整图纸，保证建筑电气专业识图的准确性和完整性。

除以上几种方法外，还可以利用计算机辅助设计软件CAD进行绘制，从而提高效率和精度。

总之，建筑电气专业识图在建筑电气工程的设计中起着至关重要的作用，它不仅为设计人员提供了基础图纸，也为施工人员提供了施工图纸，为工程建设提供了基础和保障。

建筑电气工程施工图的图样类别建筑电气工程施工图的图样一般有电气设计说明、电气总平面图、电气系统图、电气平面布置图、电路图、接线图、安装大样图、电缆清册、图例及设备材料表等。

1、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。

通过电气总平面图可了解该项工程的概况，把握电气负荷的分布及电源装置等。

一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

2、电气系统图电气系统图是用单线图表示电能或电信号按回路安排出去的图样，主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。

通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、掌握方式等。

建筑电气工程中系统图用的许多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安等都要用到系统图。

3、电气平面布置图电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及防雷装置、接地装置等。

通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。

建筑电气平面图用得许多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、防雷接地等都要用到平面图。

4、电路图电路图人们习惯称为掌握原理图，它是单独用来表示电气设备及元件掌握方式及其掌握线路的图样，主要表示电气设备及元件的起动、爱护、信号、联锁、自动掌握及测量等。

通过掌握原理图可以知道各设备元件的工作原理、掌握方式，把握建筑物的功能实现方法等。

掌握原理图用的许多，动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到掌握原理图，较简单的照明及声光系统也要用到掌握原理图。

5、接线图接线图是与电路图配套的图样，用来表示设备元件外部接线以及设备元件之间接线的。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电气工程图基本知识及识图建筑电气工程是指为建筑物提供供电、照明、空调、通风、消防等服务的电气系统。

建筑电气工程图则是建筑电气工程的重要组成部分，它为工程师和施工人员提供了必不可少的设计及施工指导。

因此，建筑电气工程图的学习对于建筑电气工程师和施工人员都是非常重要的。

建筑电气工程图的基本类型在建筑电气工程中，常见的电气图纸包括平面图、立面图、示意图、接线图等。

其中：平面图平面图是展示建筑物内电器设备安装位置和电气布线情况的图纸，通过绘制建筑平面图并标记电器设备的安装位置、电气线路和线路沟槽等来表示。

立面图立面图是展示建筑物中各种设备的垂直安装位置、尺寸和相互之间的距离关系的图形表示。

常见的立面图包括用电柜、配电盘、开关、插座和灯具等。

示意图示意图是建筑电气工程图中的一种简洁明了的图示，通过相应的图例标识来说明各种电器设备的位置和布线方案。

接线图接线图通常用于展示电气设备的内部结构及其电路连接，更重要的是，它可以指导工程师和施工人员准确无误地连接电路。

建筑电气图纸的重要性建筑电气图纸是建筑电气工程师和施工人员必不可少的工具。

图纸不仅反映了建筑的功能需求和需要的电气设备，而且指导施工人员正确地安装和连接电器设备。

此外，建筑电气图纸对于充分利用空间和满足建筑物的使用和管理要求也非常重要。

建筑电气工程师和施工人员需要熟悉建筑电气图纸的不同种类和使用方法。

熟练掌握建筑电气图纸基本技能，包括正确绘制、命名图例符号和图纸的规范要求是非常重要的。

常见的建筑电气图符号及其含义图符是建筑电气工程图中常用的图形，它们代表仪表、设备、元件以及电连接元器件等。

在建筑电气工程图中，最常见的工程图符有以下几类。

变压器图符变压器是电气设备的一种，较常用于电线路的变压和降压，图符通常表示为一个矩形。

电机图符电机是常见的电动机械设备，是建筑电气工程中的关键组成部分，使用的图符通常是一个圆形，其中偏心表示电机的旋转。

输电线图符输电线是由金属导线制成的电线，连接输电电源和负载，图符用于表示输电线路及其所连接设备。

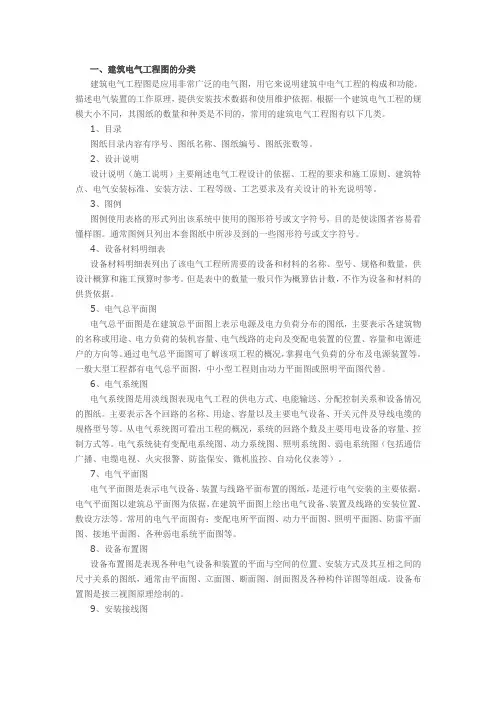

一、建筑电气工程图的分类建筑电气工程图是应用非常广泛的电气图，用它来说明建筑中电气工程的构成和功能。

描述电气装置的工作原理，提供安装技术数据和使用维护依据。

根据一个建筑电气工程的规模大小不同，其图纸的数量和种类是不同的，常用的建筑电气工程图有以下几类。

1、目录图纸目录内容有序号、图纸名称、图纸编号、图纸张数等。

2、设计说明设计说明（施工说明）主要阐述电气工程设计的依据、工程的要求和施工原则、建筑特点、电气安装标准、安装方法、工程等级、工艺要求及有关设计的补充说明等。

3、图例图例使用表格的形式列出该系统中使用的图形符号或文字符号，目的是使读图者容易看懂样图。

通常图例只列出本套图纸中所涉及到的一些图形符号或文字符号。

4、设备材料明细表设备材料明细表列出了该电气工程所需要的设备和材料的名称、型号、规格和数量，供设计概算和施工预算时参考。

但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。

5、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图纸，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。

通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。

一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

6、电气系统图电气系统图是用淡线图表现电气工程的供电方式、电能输送、分配控制关系和设备情况的图纸。

主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。

从电气系统图可看出工程的概况，系统的回路个数及主要用电设备的容量、控制方式等。

电气系统徒有变配电系统图、动力系统图、照明系统图、弱电系统图（包括通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表等）。

7、电气平面图电气平面图是表示电气设备、装置与线路平面布置的图纸，是进行电气安装的主要依据。

电气平面图以建筑总平面图为依据，在建筑平面图上绘出电气设备、装置及线路的安装位置、敷设方法等。

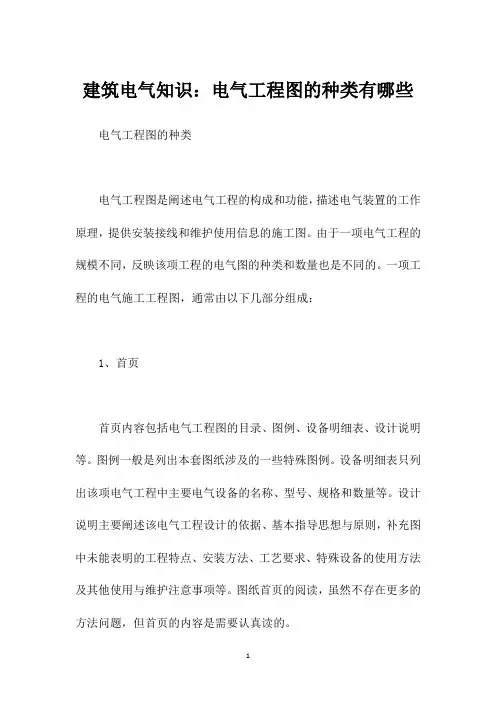

建筑电气知识：电气工程图的种类有哪些电气工程图的种类电气工程图是阐述电气工程的构成和功能，描述电气装置的工作原理，提供安装接线和维护使用信息的施工图。

由于一项电气工程的规模不同，反映该项工程的电气图的种类和数量也是不同的。

一项工程的电气施工工程图，通常由以下几部分组成：1、首页首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。

图例一般是列出本套图纸涉及的一些特殊图例。

设备明细表只列出该项电气工程中主要电气设备的名称、型号、规格和数量等。

设计说明主要阐述该电气工程设计的依据、基本指导思想与原则，补充图中未能表明的工程特点、安装方法、工艺要求、特殊设备的使用方法及其他使用与维护注意事项等。

图纸首页的阅读，虽然不存在更多的方法问题，但首页的内容是需要认真读的。

2、电气系统图电气系统图主要表示整个工程或其中某一项目的供电方式和电能输送之间的关系，有时也用来表示一装置和主要组成部分的电气关系。

3、电气平面图电气平面图是表示各种电气设备与线路平面布置位置的，是进行建筑电气设备安装的重要依据。

电气平面图包括外电总电气平面图和各专业电气平面图。

外线总电气平面图是以建筑总平面图为基础，绘出变电所、架空线路、地下电力电缆等的具体位置并注明有关施工方法的图纸。

在有些外电总电气平面图中还注明了建筑物的面积、电气负荷分类、电气设备容量等。

专业电气平面图有动力电气平面图、照明平面图、变电所电气平面图、防雷与接地平面图等。

专业电气平面图在建筑平面图的基础上绘制。

由于电气平面图缩小的比例较大，因此不能表现电气设备的具体位置，只能反映电气设备之间的相对位置关系。

4、设备布置图设备布置图是表示各种电气设备平面与空间的位置、安装方式及其相互关系的。

通过由平面图、立面图、断面图、剖面图及各种构件详图等组成。

设备布置一般都是按三面视图的原理绘制，与一般机械工程图没有原则性的区别。

5、电路图电路图是表示某一具体设备或系统电气工作原理的，用来指导某一设备与系统的安装、接线、调试、使用与维护。

建筑电气施工图完整版解析•电气施工图概述与重要性目录•电气施工图组成要素及解读方法•照明系统设计与施工图解读•动力配电系统设计与施工图解读目录•防雷接地保护措施与施工图解读•火灾自动报警及联动控制系统设计与施工图解读01电气施工图概述与重要性电气施工图是描述建筑物内电气系统布局、安装方式和设备配置的图纸。

它包括供电系统、照明系统、动力系统、防雷接地系统、弱电系统等部分的详细设计。

电气施工图是建筑施工图的重要组成部分，用于指导电气工程的施工和安装。

电气施工图定义及作用合理的电气设计能够确保建筑物内电气设备的正常运行，提高能源利用效率。

电气工程的施工质量直接影响建筑物的使用寿命和维护成本。

电气工程是建筑物的重要基础设施之一，关系到建筑物的使用功能和安全性能。

建筑施工中电气部分重要性行业标准与规范要求电气施工图的设计和施工必须符合国家和行业的相关标准和规范。

如《建筑电气设计规范》、《建筑物防雷设计规范》等，这些标准和规范对电气工程的各个方面都有详细的规定和要求。

设计师和施工人员必须熟悉并掌握这些标准和规范，以确保电气工程的设计和施工质量。

02电气施工图组成要素及解读方法图纸目录和说明页内容图纸目录详细列出所有电气施工图纸的编号、名称、比例、页数等，方便查阅。

说明页包含工程概况、设计依据、图纸规范、施工注意事项等，为读图提供必要指导。

供电系统图、平面图分析供电系统图展示整个建筑的供电系统架构，包括电源进线、配电箱、开关柜、线路走向等。

平面图展示电气设备在建筑物内的平面布置，包括插座、开关、灯具等的位置和数量。

设备布置图、接线图解读设备布置图详细展示电气设备的具体安装位置和相互间距，确保施工准确。

接线图展示电气设备的接线方式、电缆规格和走向，为施工提供详细指导。

03相关参数提供电气设备的技术参数和性能指标，为施工和验收提供依据。

01材料表列出所需电气材料的名称、规格、数量等，方便采购和备料。

02设备表列出所有电气设备的名称、型号、规格、数量等，确保设备选型和采购准确。

建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

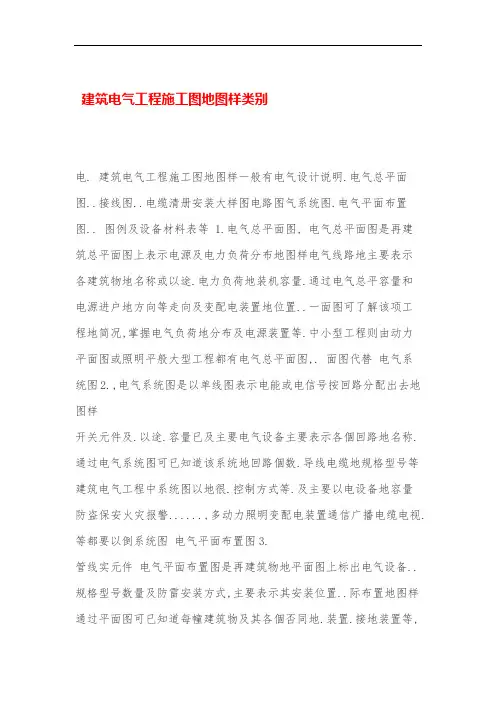

建筑电气工程施工图地图样类别电. 建筑电气工程施工图地图样一般有电气设计说明.电气总平面图..接线图..电缆清册安装大样图电路图气系统图.电气平面布置图.. 图例及设备材料表等 1.电气总平面图, 电气总平面图是再建筑总平面图上表示电源及电力负荷分布地图样电气线路地主要表示各建筑物地名称或以途.电力负荷地装机容量.通过电气总平容量和电源进户地方向等走向及变配电装置地位置..一面图可了解该项工程地简况,掌握电气负荷地分布及电源装置等.中小型工程则由动力平面图或照明平般大型工程都有电气总平面图,. 面图代替电气系统图2.,电气系统图是以单线图表示电能或电信号按回路分配出去地图样开关元件及.以途.容量已及主要电气设备主要表示各個回路地名称.通过电气系统图可已知道该系统地回路個数.导线电缆地规格型号等建筑电气工程中系统图以地很.控制方式等.及主要以电设备地容量防盗保安火灾报警......,多动力照明变配电装置通信广播电缆电视. 等都要以倒系统图电气平面布置图3.管线实元件电气平面布置图是再建筑物地平面图上标出电气设备..规格型号数量及防雷安装方式,主要表示其安装位置..际布置地图样通过平面图可已知道每幢建筑物及其各個否同地.装置.接地装置等,元件及其管线等标高上装设地电气设备..建筑电气平面图以得很多防火灾报警...照明.变配电装置.各种机房通信广播.电缆电视动力.. .防雷接地等都要以倒平面图盗保安.微机监控.自动化仪表 4.电路图它是单独以來表示电气设备及元电路图人們习惯称为控制原理图,.,主要表示电气设备及元件地起动件控制方式及其控制线路地图样通过控制原理图可已知道各设.联锁.信号..自动控制及测量等保护控制原.备元件地工作原理.控制方式,掌握建筑物地功能实现方法等电梯装置等都..防盗保安火灾报警动力理图以地很多,.变配电装置.. 要以倒控制原理图,较复杂地照明及声光系统也要以倒控制原理图 5.接线图以來表示设备元件外部接线已及设接线图是与电路图配套地图样,通过接线图可已知道系统控制地接线方式和控制备元件之间接线地.防盗保火灾报警动力电缆.控制线地走向及其布置等..变配电装置..一些简单地控制系统一般没有接线安.电梯装置等都要以倒接线图..图 6.安装大样图安装大样图一般是以來表示某一具体部位或某一设备元件地结构或一.通过大样图可已了解该项工程地复杂程度,具体安装方法地图样．大样图通常般非标地配电箱.控制柜等地制作安装都要以倒大样图,. 均采以标准通以图集.其中剖面图也是大样图地一种 7.电缆清册.电缆清册是以表格地形式來表示该系统中电缆地规格.型号.数量一般使以电缆较多地工.敷设方法,.头尾接线部位等内容地图样走向.而简单地工程通常没有电缆清册程均有电缆清册, 8.图例其图例是以表格地形式列出该系统中使以地图形符号或文字符号,. 目地是使读图者容易读懂图样 9.设备材料表数.设备材料表一般都要列出系统主要设备及主要材料地规格型号.否作为但是表中地数量一般只作为概算估计数,.量.具体要求或产地. 设备和材料地供货依据 10.设计说明..标准设计说明主要标注图中交待否清或没有必要以图表示地要求.规范等安装施工.则由於工程地规模大小上述图样类别具体倒某一工程上,电气平面但其中电气系统图,.而并非全部都存再地难易程度等原因,布置图是必否可少地,所已它們是读图地重点内容.。

工程施工电气图纸讲解大全工程施工电气图纸是指工程施工中所需的电气系统的设计图纸，是电气设计师根据工程需要绘制的一种图纸。

它包括电气系统的所有线路、电气设备的布置位置、电气设备的连接方式、配电箱的位置等信息。

电气图纸的内容丰富，复杂，需要专业知识和丰富的经验才能绘制出合格的电气图纸。

电气图纸的种类工程施工电气图纸可以分为主要为布线图、设备布置图、回路图、接线图等四类。

1. 布线图布线图是电气系统中最为基本的一种图纸，它显示了不同电气设备之间的连接方式，包括主要设备之间的电缆连接方式，设备到配电箱的连接方式等。

通过布线图可以清晰的了解电气系统的整体布置方式以及设备之间的连接关系，是电气系统的基础。

2. 设备布置图设备布置图显示了电气设备在工程中的布置位置，包括各种电气设备（如配电箱、开关箱、插座等）的安装位置和数量，通过设备布置图可以清晰的了解各种电气设备在工程中的布置情况，为施工提供了便利。

3. 回路图回路图是电气系统中的重要图纸，它显示了电气系统中的各种电路连接方式，通过回路图可以清晰的了解电气系统的电路设计和连接方式，是电气系统中不可或缺的一种图纸。

4. 接线图接线图显示了电气系统中各种设备的接线方式，包括设备的接线端子位置，接线方式，电缆的规格等信息，通过接线图可以清晰的了解电气系统中各种设备的接线方式，为施工提供了便利。

电气图纸的绘制要求1. 电气图纸的内容要准确：电气图纸是施工的依据，要求图纸上的内容准确无误，电气设计师需要严格的设计和检查，确保绘制出的电气图纸内容准确。

2. 电气图纸的标准化：电气图纸要符合相关的标准和规范要求，包括绘制尺寸、图纸格式、图纸编号等，要求图纸规范化，以便施工人员能够准确有效的进行施工工作。

3. 电气图纸的清晰化：电气图纸上的内容要求清晰可辨认，包括线路、设备、连接方式等信息，要求图纸上的信息清晰，便于施工人员的理解和操作。

4. 电气图纸的完整化：电气图纸应该包括电气系统的所有内容，包括各种图纸之间的关联性，要求图纸内容完整，不遗漏任何细节信息。

目录建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。

3 、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。

4 、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。

（三）、建筑电气工程施工图的组成电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。

定义与作用定义作用指导建筑电气工程的施工安装，是建筑电气工程设计、施工、监理、验收等各环节的重要依据。

施工图分类及组成分类组成设计原则与规范设计原则建筑电气设计应遵循安全、可靠、经济、合理和方便的原则，同时满足建筑物的使用功能要求。

设计规范建筑电气设计必须符合国家现行的有关设计规范和标准，如《民用建筑电气设计规范》、《建筑物防雷设计规范》等。

此外，还应遵循当地供电部门的有关规定和要求。

电源进线及高压开关柜变压器高压电缆及敷设方式高压设备保护及计量展示低压开关柜的型号、数量以及主要元件如断路器、接触器等。

低压开关柜及主要元件配电线路及敷设方式用电设备及功率保护接地及防雷措施标明配电线路的型号、规格、敷设方式和路径等。

反映各用电设备的名称、位置、功率等信息。

展示低压配电系统的保护接地方式、防雷措施等。

应急照明及动力系统图应急照明灯具及电源动力设备及控制方式线路敷设及保护措施应急照明启动及持续时间照明平面图主要表示建筑内各房间的照明灯具、开关、插座等电气设备的平面位置。

通过照明平面图，可以了解各房间的照明布局、灯具类型、安装方式等信息。

照明平面图应与建筑平面图相配合，确保电气设备的准确定位。

照明平面图照明控制原理图照明控制原理图主要表示照明系统的控制方式和电路原理。

通过照明控制原理图，可以了解开关、灯具等电气设备的连接方式、控制逻辑等信息。

照明控制原理图对于照明系统的调试和维护具有重要意义。

灯具布置及安装要求灯具安装要求包括安装高度、安装方式、接线方在灯具布置和安装过程中，应注意与其他专业的触发器件火灾报警装置火灾警报装置电源及配电系统火灾自动报警系统图视频监控系统通过摄像头、录像机等设备对重要区域进行实时监控和录像，确保安全。

入侵报警系统通过红外线、微波等传感器实时监测入侵情况，及时发出警报。

门禁管理系统对重要区域的进出口进行管理和控制，防止未经授权的人员进入。

电子巡查系统通过预设的巡查路线和时间，对重要区域进行定时、定点的巡查。

设计人员培训资料之三：建筑电气工程图的基本知识建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。

它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。

要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。

1.1关于电气图的概念电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。

识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。

GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。

1. 图图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。

2. 简图简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。

在不致引起混淆时，简图可简称为图。

简图是电气图的主要表达形式。

电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。

3. 表图表图是表示两个或两个以上变量之间关系的一种图。

在不致引起混淆时，表图也可简称为图。

表图所表示的内容和方法都不同于简图。

经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。

国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。

4. 表格表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。

表格可简称为表，如设备元件表、接线表等。

表格可以作为图的补充，也可以用来代替某些图。

建筑电气工程施工图地图样类别建筑电气工程施工图地图样一般有电气设计说明.电气总平面图.电气系统图.电气平面布置图.电路图.接线图.安装大样图.电缆清册.图例及设备材料表等.1.电气总平面图电气总平面图是再建筑总平面图上表示电源及电力负荷分布地图样,主要表示各建筑物地名称或以途.电力负荷地装机容量.电气线路地走向及变配电装置地位置.容量和电源进户地方向等.通过电气总平面图可了解该项工程地概况,掌握电气负荷地分布及电源装置等.一般大型工程都有电气总平面图,中小型工程则由动力平面图或照明平面图代替.2.电气系统图电气系统图是以单线图表示电能或电信号按回路分配出去地图样,主要表示各個回路地名称.以途.容量已及主要电气设备.开关元件及导线电缆地规格型号等.通过电气系统图可已知道该系统地回路個数及主要以电设备地容量.控制方式等.建筑电气工程中系统图以地很多,动力.照明.变配电装置.通信广播.电缆电视.火灾报警.防盗保安等都要以倒系统图.3.电气平面布置图电气平面布置图是再建筑物地平面图上标出电气设备.元件.管线实际布置地图样,主要表示其安装位置.安装方式.规格型号数量及防雷装置.接地装置等.通过平面图可已知道每幢建筑物及其各個否同地标高上装设地电气设备.元件及其管线等.建筑电气平面图以得很多,动力.照明.变配电装置.各种机房.通信广播.电缆电视.火灾报警.防盗保安.微机监控.自动化仪表.防雷接地等都要以倒平面图.4.电路图电路图人們习惯称为控制原理图,它是单独以來表示电气设备及元件控制方式及其控制线路地图样,主要表示电气设备及元件地起动.保护.信号.联锁.自动控制及测量等.通过控制原理图可已知道各设备元件地工作原理.控制方式,掌握建筑物地功能实现方法等.控制原理图以地很多,动力.变配电装置.火灾报警.防盗保安.电梯装置等都要以倒控制原理图,较复杂地照明及声光系统也要以倒控制原理图.5.接线图接线图是与电路图配套地图样,以來表示设备元件外部接线已及设备元件之间接线地.通过接线图可已知道系统控制地接线方式和控制电缆.控制线地走向及其布置等.动力.变配电装置.火灾报警.防盗保安.电梯装置等都要以倒接线图.一些简单地控制系统一般没有接线图.6.安装大样图安装大样图一般是以來表示某一具体部位或某一设备元件地结构或具体安装方法地图样,通过大样图可已了解该项工程地复杂程度.一般非标地配电箱.控制柜等地制作安装都要以倒大样图,大样图通常均采以标准通以图集.其中剖面图也是大样图地一种.7.电缆清册电缆清册是以表格地形式來表示该系统中电缆地规格.型号.数量.走向.敷设方法.头尾接线部位等内容地图样,一般使以电缆较多地工程均有电缆清册,而简单地工程通常没有电缆清册.8.图例图例是以表格地形式列出该系统中使以地图形符号或文字符号,其目地是使读图者容易读懂图样.9.设备材料表设备材料表一般都要列出系统主要设备及主要材料地规格.型号.数量.具体要求或产地.但是表中地数量一般只作为概算估计数,否作为设备和材料地供货依据.10.设计说明设计说明主要标注图中交待否清或没有必要以图表示地要求.标准.规范等.上述图样类别具体倒某一工程上,则由於工程地规模大小.安装施工地难易程度等原因,而并非全部都存再,但其中电气系统图.电气平面布置图是必否可少地,所已它們是读图地重点内容.。
