通信机房工艺要求基础精选PPT

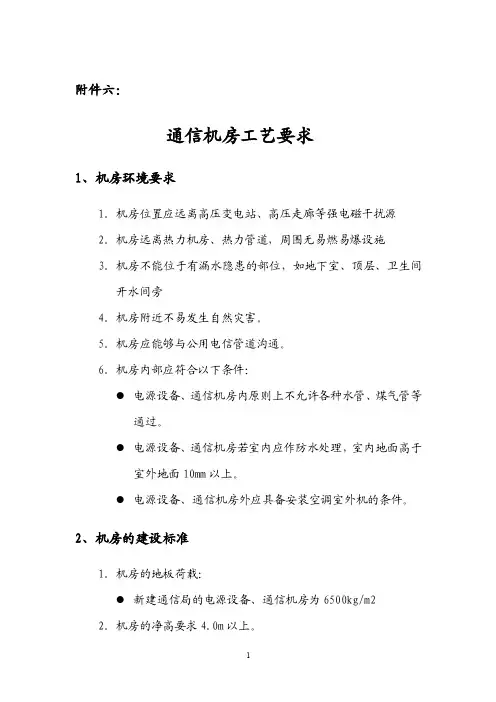

附件六：通信机房工艺要求1、机房环境要求1.机房位置应远离高压变电站、高压走廊等强电磁干扰源2.机房远离热力机房、热力管道，周围无易燃易爆设施3.机房不能位于有漏水隐患的部位，如地下室、顶层、卫生间开水间旁4.机房附近不易发生自然灾害。

5.机房应能够与公用电信管道沟通。

6.机房内部应符合以下条件：●电源设备、通信机房内原则上不允许各种水管、煤气管等通过。

●电源设备、通信机房若室内应作防水处理，室内地面高于室外地面10mm以上。

●电源设备、通信机房外应具备安装空调室外机的条件。

2、机房的建设标准1.机房的地板荷载：●新建通信局的电源设备、通信机房为6500kg/m22.机房的净高要求4.0m以上。

3.市电引入容量应按安装通信设备的中期、远期用电量统筹安排。

4.机房地线采用联合接地系统，由机房所在大楼接地总汇集线采用40*4镀锌扁钢或120平方毫米软铜电缆多点引入，并在机房内汇合成一点。

地线网阻值小于1欧姆。

5.机房应为一个独立的防火分区，应选用耐久、不起尘、非燃烧的建筑材料。

机房内一般不设吊顶6.机房可不设外窗7.机房墙体应为可打膨胀螺栓、可固定重物的实墙。

与电池相邻墙为实体墙，可悬挂重物8.预留通信设备供电电缆与接地电缆的通路9.预留通信设备机房间的孔洞、槽道等3、机房室内建筑设备要求●机房不能有与电信无关的管线（如暖气管道、给排水管道、消防水喷淋系统等）通过●预留空调室外机位置，距离一般不能超过20米（水冷），预留空调冷凝水排水位置4、机房室内表面处理要求●地面、墙面、顶棚面的面层材料应按室内通信设备的需要采用光洁、耐磨、耐久、不起尘、防滑、不燃烧的材料●墙面刷无挥发性白色乳胶漆●地下室应采取通风措施，通风口的位置不影响电缆走线，通风口的高度不低于地面以上2m，地面、墙面、顶棚面的面层有良好防潮性能。

5、机房的电气要求●地线阻值小于1Ω。

●市电引入应为一类供电。

●交流电源应采用三相TN-S系统，供电电压范围：380V±10%,否则应视市电情况增设电力稳压装置。

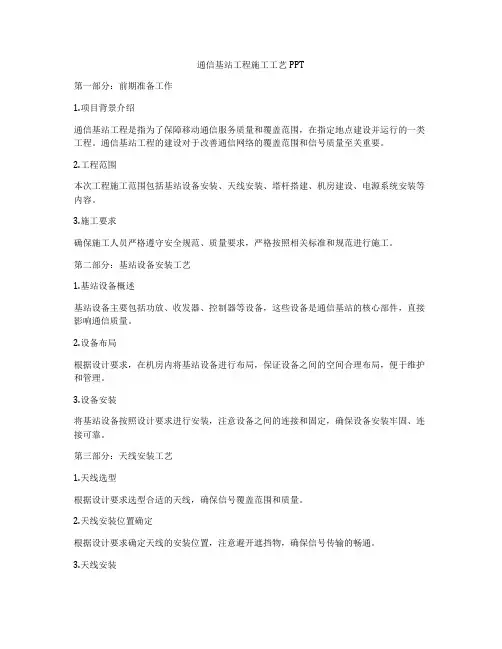

通信基站工程施工工艺PPT第一部分：前期准备工作1.项目背景介绍通信基站工程是指为了保障移动通信服务质量和覆盖范围，在指定地点建设并运行的一类工程。

通信基站工程的建设对于改善通信网络的覆盖范围和信号质量至关重要。

2.工程范围本次工程施工范围包括基站设备安装、天线安装、塔杆搭建、机房建设、电源系统安装等内容。

3.施工要求确保施工人员严格遵守安全规范、质量要求，严格按照相关标准和规范进行施工。

第二部分：基站设备安装工艺1.基站设备概述基站设备主要包括功放、收发器、控制器等设备，这些设备是通信基站的核心部件，直接影响通信质量。

2.设备布局根据设计要求，在机房内将基站设备进行布局，保证设备之间的空间合理布局，便于维护和管理。

3.设备安装将基站设备按照设计要求进行安装，注意设备之间的连接和固定，确保设备安装牢固、连接可靠。

第三部分：天线安装工艺1.天线选型根据设计要求选型合适的天线，确保信号覆盖范围和质量。

2.天线安装位置确定根据设计要求确定天线的安装位置，注意避开遮挡物，确保信号传输的畅通。

3.天线安装将天线按照设计要求固定在指定位置，注意调整天线方向和角度，确保信号传输质量。

第四部分：塔杆搭建工艺1.塔杆选型根据设计要求选择合适的塔杆，考虑到塔杆的承重能力和抗风能力。

2.塔杆基础施工在设计要求的基础上进行塔杆基础的施工，确保基础坚固牢固。

3.塔杆搭建按照设计要求进行塔杆的搭建，注意搭建过程中的安全措施，确保搭建顺利进行。

第五部分：机房建设工艺1.机房布局设计根据设计要求进行机房的布局设计，确保设备摆放合理、通风良好。

2.机房装修进行机房的内部装修，包括地板铺设、墙面装修等，确保机房整洁美观。

3.机房设备安装将机房设备按照设计要求进行安装，注意设备间的布线和连接。

第六部分：电源系统安装工艺1.电源系统选型根据设计要求选型合适的电源系统，确保基站设备有稳定的电源供应。

2.电源系统布局注意电源系统的布局设计，确保电源线路的合理布置。

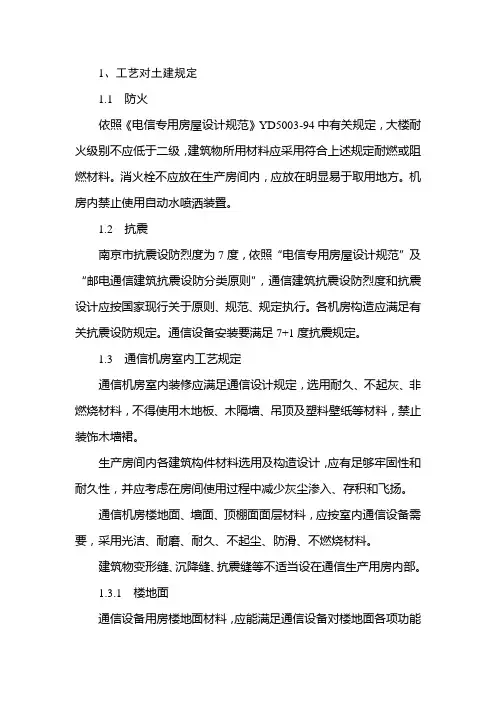

1、工艺对土建规定1.1 防火依照《电信专用房屋设计规范》YD5003-94中有关规定，大楼耐火级别不应低于二级，建筑物所用材料应采用符合上述规定耐燃或阻燃材料。

消火栓不应放在生产房间内，应放在明显易于取用地方。

机房内禁止使用自动水喷洒装置。

1.2 抗震南京市抗震设防烈度为7度，依照“电信专用房屋设计规范”及“邮电通信建筑抗震设防分类原则”，通信建筑抗震设防烈度和抗震设计应按国家现行关于原则、规范、规定执行。

各机房构造应满足有关抗震设防规定。

通信设备安装要满足7+1度抗震规定。

1.3 通信机房室内工艺规定通信机房室内装修应满足通信设计规定，选用耐久、不起灰、非燃烧材料，不得使用木地板、木隔墙、吊顶及塑料壁纸等材料，禁止装饰木墙裙。

生产房间内各建筑构件材料选用及构造设计，应有足够牢固性和耐久性，并应考虑在房间使用过程中减少灰尘渗入、存积和飞扬。

通信机房楼地面、墙面、顶棚面面层材料，应按室内通信设备需要，采用光洁、耐磨、耐久、不起尘、防滑、不燃烧材料。

建筑物变形缝、沉降缝、抗震缝等不适当设在通信生产用房内部。

1.3.1 楼地面通信设备用房楼地面材料，应能满足通信设备对楼地面各项功能规定，涉及绝缘、抗静电、耐久、耐磨、平整度和防火等规定，保证使用时易于清洁、不产生噪声、灰尘，表面光洁平整有足够强度等，保证通信设备使用安全性。

楼地面面层表面对水平面容许偏差，不应不不大于房间相应尺寸0.2％，最大偏差不应不不大于30毫米。

楼地面表面平整度容许偏差，在2.0米范畴内不超过2.0毫米。

考虑到通信机房楼地面材料强度及耐久性规定，宜采用防静电水磨石、防静电地板砖等惯用楼地面材料，在满足机房楼地面抗静电等有关技术规定前提下，甲方依照需要也可采用其他防静电楼地面材料。

1.3.2 墙面通信设备用房墙面应平整、光洁、无裂缝、不掉灰，尽量避免不必要线脚，以免积聚尘土，墙面涂刷无光油漆或乳胶漆等内墙涂料，材料选用应保证墙面涂刷后平整度、光洁度和耐久性规定，普通以明朗、整洁淡雅色调为宜，同步通信机房围护构造，涉及各类内隔墙、实体外墙、玻璃幕墙外墙以及内外门窗均应满足气体消防对围护构造防火、耐压等有关技术规定，其技术指标参见气体消防有关章节。
