机械原理课程设计铰链式颚式破碎机范本

鄂破碎机课程设计一、课程目标知识目标：1. 学生能理解鄂破碎机的基本结构、工作原理及在工程中的应用。

2. 学生能够掌握鄂破碎机的主要性能参数及其影响因素。

3. 学生能够了解鄂破碎机的操作规程及日常维护方法。

技能目标：1. 学生能够运用所学知识分析鄂破碎机在实际工程中的应用效果。

2. 学生能够通过实验操作，掌握鄂破碎机性能参数的测定方法。

3. 学生能够根据实际情况，制定合理的鄂破碎机操作和维护方案。

情感态度价值观目标：1. 学生能够认识到鄂破碎机在现代工程技术中的重要作用，增强对工程技术的兴趣。

2. 学生在学习过程中，培养团队合作意识，提高沟通与协作能力。

3. 学生能够关注工程实践中的问题，树立环保意识，遵循可持续发展原则。

本课程针对高中年级学生，结合学科特点，以实用性为导向，注重理论知识与实践技能的结合。

课程目标旨在使学生在掌握鄂破碎机相关知识的基础上，提高解决实际问题的能力，同时培养积极的学习态度和正确的价值观。

通过课程学习，学生将能够更好地适应未来工程领域的需求，为我国工程技术发展贡献力量。

二、教学内容1. 鄂破碎机的基本概念与结构- 破碎机的定义、分类及用途- 鄂破碎机的工作原理与结构组成2. 鄂破碎机的主要性能参数- 处理能力、排料口调整范围、破碎比等参数的定义及计算- 影响鄂破碎机性能的因素分析3. 鄂破碎机的选型与使用- 选型原则与依据- 鄂破碎机的操作规程及注意事项4. 鄂破碎机的维护与保养- 常见故障分析与排除方法- 日常维护与保养措施5. 鄂破碎机在现代工程技术中的应用案例- 鄂破碎机在矿业、建材、化工等领域的应用实例- 鄂破碎机在环保与资源循环利用中的作用教学内容按照课程目标进行科学组织和系统安排，以教材为基础，结合实际工程案例，使学生全面掌握鄂破碎机相关知识。

教学大纲明确教学内容的学习顺序和进度，确保学生能够循序渐进地学习，达到预期教学效果。

三、教学方法本课程采用多样化的教学方法，结合课本内容，充分激发学生的学习兴趣和主动性。

机械原理课程设计说明书———铰链式颚式破碎机学院：井冈山大学机电工程学院班级：机械设计制造及其自动化11级本(1)班学生姓名：学号：指导教师：2013年6月6日目录一、机构简介与设计数据 (2)二、已知条件及设计要求 (3)三、机构的结构分析 (4)四、连杆机构的运动分析 (4)五、连杆机构的动态静力分析 (7)六、飞轮设计 (9)七、主要收获 (10)八、参考文献 (11)九、教师评语 (11)颚式破碎机一、机构简介与设计数据（1）机构简介颚式破碎机是一种用来破碎矿石的机械，如图1.1所示。

机器经皮带（图中未画）使曲柄2顺时针回转，然后通过构件3，4，5使动颚板6向左摆向固定于机架1上的定额板7时，矿石即被轧碎；当动颚板6向右摆定颚板时，被轧碎的矿石即下落。

由于机器在工作过程中载荷变化很大，将影响曲柄和电动机的匀速运转。

为了减小主轴速度的波动和电动机的容量，在O2轴的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。

图1.1 铰链式颚式破碎机结构简图图1.2 工艺阻力（2）设计数据设计内容连杆机构的远动分析符号n2L o2A L1L2h1h2l AB l O4B L BC L o6c 单位r/min mm数据170 100 1000 940 850 1000 1250 1000 1150 1960连杆机构远动的动态静力分析飞轮转动惯量的确定I O6D G3J S3G4J S4G5J S5G6J S6 mm N Kg m2 N Kg m2 N Kg m2 N Kg m2600 5000 25.5 2000 9 2000 9 9000 50 0.15二、已知条件及设计要求1．已知：各构件尺寸及质心位置（构件2的质心在O2处，其余构件的质心均位于构件的中心），曲柄转速n2。

要求：作机构运动简图，机构1~2个位置的速度和加速度多边形。

以上内容与后面的动态静力分析一起画在1号图纸上。

2．已知各构件重量G及其对质心轴的转动惯量Js；工作阻力Fr曲线如图1.2所示，Fr的作用点为D，方向垂直于O6C；运动分析中所得的结果。

摘要颚式破碎机是一种用来破碎矿石的机械。

机器经皮带传动使曲柄2顺时针向回转，然后通过构件3、4、5使动颚式板6作往复运动。

当动颚板6向左摆向固定于机架1上的定颚板7时，矿石即被扎碎；当动颚板6向右摆离定颚板时，被扎碎的矿石即下落。

落。

由于机器在工作过程中载荷变化很大，将影响曲柄和电动机的匀速运转。

为了减小主轴速度的波动和电动机的容量，在O轴2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。

轮用。

设计目录1.设计题目设计题目2.设计内容设计内容3.连杆机构运动分析连杆机构运动分析4.速度分析速度分析5.连杆机构的动态静力分析连杆机构的动态静力分析6.飞轮设计飞轮设计7.设计体会设计体会8.参考文献参考文献一、设计题目1、课题颚式破碎机2、设计数据 见表4-17 表4-17 题目数据表题目数据表设计内容设计内容连 杆 机 构 的 运 动 分 析符号符号n 2l A O 2l 1 l 2 h 1 h 2l ABl BO2l BCl CO3单位单位 r/min 数据数据170 100 1000 940 850 1000 1250 1000 1150 1960 二、设计内容已知：各构件尺寸及重心位置（构件2的重心在O 2，其于构件的重心均位于构件的中心），曲柄每分钟转数n 2. 要求：作机构运动简图，机构1个位置（见表4-18）的速度和加速度多边形。

以上内容与后面动态静力分析一起画在1号图纸上。

号图纸上。

连 杆 机 构 运 动 的 动 态 静 力 分 析 飞轮转动惯量 的确定lDO cG SJ 3S G 4 J 4S G 5 J 5S G 6 J 6Sdmm N kgm 2N kgm 2 N kgm 2 N kgm 2 600 5000 25.5 2000 9 2000 9 9000 50 0.15 表4-18机构位分配表机构位分配表曲柄位置图的做法如图所示，以构件2和3成一直线（即杆4在最低位置）时为起始位置，将曲柄圆周顺w 2方向作八等份。

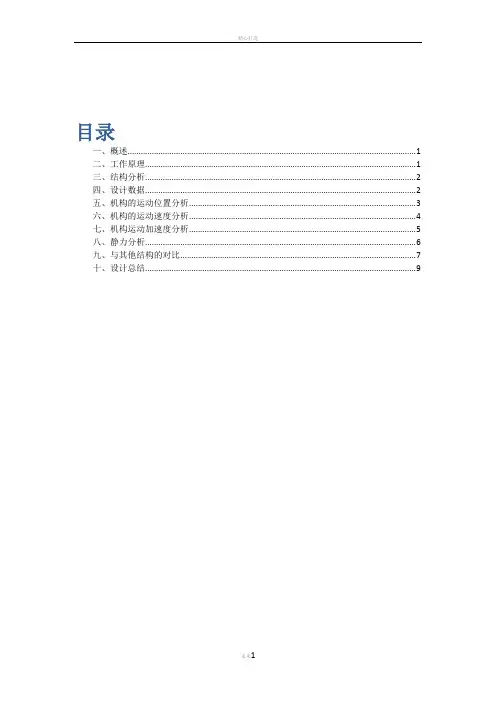

目录一、概述 (1)二、工作原理 (1)三、结构分析 (2)四、设计数据 (2)五、机构的运动位置分析 (3)六、机构的运动速度分析 (4)七、机构运动加速度分析 (5)八、静力分析 (6)九、与其他结构的对比 (7)十、设计总结 (9)一、概述破碎机械是对固体物料施加机械力，克服物料的内聚力，使之碎裂成小块物料的设备。

破碎机械所施加的机械力，可以是挤压力、劈裂力、弯曲力、剪切力、冲击力等，在一般机械中大多是两种或两种以上机械力的综合。

对于坚硬的物料，适宜采用产生弯曲和劈裂作用的破碎机械；对于脆性和塑性的物料，适宜采用产生冲击和劈裂作用的机械；对于粘性和韧性的物料，适宜采用产生挤压和碾磨作用的机械。

在矿山工程和建设上，破碎机械多用来破碎爆破开采所得的天然石料，使这成为规定尺寸的矿石或碎石。

在硅酸盐工业中，固体原料、燃料和半成品需要经过各种破碎加工，使其粒度达到各道工序所要求的以便进一步加工操作。

二、工作原理图（一）如图（一）所示，1 颚式破碎机是一种用来破碎矿石的机械，机器经带传动，使曲柄2 顺时针方向回转，然后通过构件3，4，5 使动颚板 6 作往复摆动,当动颚板 6 向左摆向固定于机架1 上的定额板7 时，矿石即被轧碎；当动颚板6 向右摆离定颚板7 时，被轧碎的矿石即下落。

根据生产工艺路线方案，在送料机构送料期间，动颚板6 不能向左摆向定颚板7，以防止两颚板不能破碎矿石，只有当送料完成时，两颚板才能加压破碎。

因此，必须对送料机构和颚板6、颚板7 之间的运动时间顺序进行设计，使三者有严格的协调配合关系，不致在运动过程发生冲突。

由于机器在工作过程中载荷变化很大，将影响曲柄和电机的匀速转动,为了减小主轴速度的波动和电动机的容量，在曲柄轴O2的两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。

三、结构分析图（二）如附图（二）所示，建立直角坐标系。

机构中活动构件为2、3、4、5、6，即活动构件数n=5。

颚式碎破机课程设计一、教学目标本课程旨在让学生了解颚式碎破机的基本原理、结构特点及其在破碎作业中的应用。

通过本课程的学习，学生将能够掌握颚式碎破机的主要部件及其功能，了解颚式碎破机的工作原理，并能分析其在实际应用中的优势和局限。

1.了解颚式碎破机的结构特点及主要部件。

2.掌握颚式碎破机的工作原理。

3.了解颚式碎破机在破碎作业中的应用。

4.能够分析颚式碎破机的工作过程。

5.能够评估颚式碎破机的性能指标。

6.能够对颚式碎破机进行简单的维护和故障排除。

情感态度价值观目标：1.培养学生对机械设备行业的兴趣和热情。

2.培养学生珍惜资源、环保意识。

3.培养学生团队协作、创新精神。

二、教学内容本课程的教学内容主要包括颚式碎破机的结构与原理、应用及其在破碎作业中的优势和局限。

具体包括以下几个方面：1.颚式碎破机的结构特点及其主要部件的功能。

2.颚式碎破机的工作原理及其工作过程。

3.颚式碎破机在破碎作业中的应用实例。

4.颚式碎破机的性能指标及其评估方法。

5.颚式碎破机的维护保养及故障排除方法。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。

具体方法如下：1.讲授法：用于讲解颚式碎破机的结构、原理、应用等基本知识。

2.讨论法：学生针对实际案例进行分析讨论，提高学生的思考能力。

3.案例分析法：分析颚式碎破机在实际应用中的成功案例，帮助学生更好地理解其工作原理和应用价值。

4.实验法：安排学生进行实际操作，掌握颚式碎破机的操作方法和维护技巧。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《颚式碎破机原理与应用》。

2.参考书：相关学术论文、技术手册。

3.多媒体资料：颚式碎破机工作视频、图片等。

4.实验设备：颚式碎破机模型、零部件等。

通过以上教学资源，学生将能够更加直观地了解颚式碎破机的结构、原理和应用，提高学习效果。

鄂试破碎机课程设计一、教学目标本课程旨在让学生了解鄂式破碎机的基本原理、结构特点及其在矿业、建筑材料等行业中的应用；掌握破碎机的设计、选型、操作和维护方法；培养学生的实际工程能力、创新意识和环保观念。

1.掌握鄂式破碎机的工作原理、主要结构及其参数；2.了解破碎机在不同行业中的应用和前景；3.熟悉破碎机的设计、选型、操作和维护方法。

4.能够运用所学知识对破碎机进行选型和设计；5.能够对破碎机进行操作和维护，确保生产安全；6.能够分析解决破碎机在生产过程中遇到的问题。

情感态度价值观目标：1.培养学生热爱工程技术，勇于创新的意识；2.增强学生的环保意识，注重设备运行中对环境的影响；3.培养学生团队协作、积极向上的精神风貌。

二、教学内容本课程的教学内容主要包括以下几个部分：1.鄂式破碎机的基本原理、结构特点及其参数；2.破碎机在不同行业中的应用和前景；3.破碎机的设计、选型、操作和维护方法；4.破碎机在生产过程中可能遇到的问题及解决方案。

三、教学方法为了提高教学效果，本课程将采用多种教学方法，如讲授法、案例分析法、实验法等。

通过这些方法，激发学生的学习兴趣，培养学生的实际工程能力和创新意识。

1.讲授法：通过讲解破碎机的基本原理、结构特点、应用领域等内容，使学生掌握相关知识；2.案例分析法：分析实际工程案例，使学生了解破碎机在生产中的应用和前景；3.实验法：学生进行实地考察或实验，使学生熟悉破碎机的操作和维护方法。

四、教学资源为了支持教学内容的实施，我们将选择和准备以下教学资源：1.教材：选用权威、实用的教材，如《破碎机设计与应用》等；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的课件、视频等资料，帮助学生形象地理解破碎机的工作原理和操作方法；4.实验设备：为学生提供实习实训的机会，使学生能够亲自动手操作破碎机，提高实际操作能力。

五、教学评估本课程的评估方式包括平时表现、作业、考试等，以全面客观地评价学生的学习成果。

机械原理课程设计任务书（八）姓名于长友专业液压传动与控制班级液压09-1班学号0907240123一、设计题目：铰链式鄂式破碎机连杆机构的运动分析五、要求：1）选择适当比例尺画出机构简图。

2）用所学的计算机语言编写程序，对机构进行运动分析和受力分析，打印程序和计算结果。

3）画出C点或D的位移、速度和加速度曲线。

4）编写出设计说明书。

指导教师：郝志勇、席本强开始日期：2011年6月25日完成日期：2011年6月29日目录1.设计任务及要求 (3)2.数学模型的建立 (3)3.程序框图 (9)4.程序清单及运行结果 (10)5.设计总结 (18)6.参考文献 (19)1、 设计任务及要求已知：曲柄转数m in /1702r n =，杆长mm l A O 1002=，m l 10001=,mm l 9402=,mm l AB 1250=，mm l B O 10004=,mm l BC 1150= ,mm l C O 19606=,mm h 8501=，mm h 10002=，各构件的中心位置,飞轮转动惯量15.0=δ。

要求：1）选择适当比例尺画出机构简图。

2）用所学的计算机语言编写程序，对机构进行运动分析和受力分析，打印程序和计算结果。

用程序设计机构图形动态显示。

3）画出C 点或D 的位移、速度和加速度曲线。

4）编写出设计说明书2、数学模型的建立由以知可以知道10ε=，12/60n ωπ= 建立如图坐标系:先以42ABO O 四杆做研究 如图四个向量组成封闭四边形，于是有04321=--+Z Z Z Z （1）按复数式可以写成)sin (cos )sin (cos )sin (cos )sin (cos 443322114242=+-+-+++θθθθθθθθi l i l i l i l O O B O AB A O （2）由于2422arctan()h l θπ=- 根据（2）式中实部、虚部分别相等得0cos cos cos cos 43214242=--+θθθθO O B O AB A O l l l l （3）0sin sin sin sin 43214242=--+θθθθO O B O AB A O l l l l （4）由（3）、（4）式联立消去θ2得)cos(2sin )sin 2sin 2(cos )cos 2cos 2(4122223410344104224242424422442θθθθθθθθ+--++=-+-O O A O AB O O B O AO O O B O B A O O O B O B A O l l l l l l l l l l l l l l （5）令：)cos(2-22sin 2sin 2cos 2cos 2412222141141142242424244242442θθθθθθ+-++=-=-=O O A O AB O O B O AO O O B O B O A O O O B O B O A O l l l l l l N l l l l M l l l l L ,则（5）式可简化为13131sin cos N M L =+θθ（6） 解得之 21211212113arcsinarcsinML L ML N +-+=θ （7）由（3）、（4）式联立消去3θ得)cos(2sin )sin 2sin 2(cos )cos 2cos 2(4122222412414224214422422θθθθθθθθ-+---=-+-O O A O O O AB A O BO O O AB AB A O O O AB AB A O l l l l l l l l l l l l l l （8）令：)cos(2sin 2sin 2cos 2cos 24122222124124224214422422θθθθθθ-+--=-=-=O O A O O O A O BO O O AB AB A O O O AB AB A O l l l l l N l l l l M l l l l L（9）则（8）式可简化为22222sin cos N M L =+θθ（10）解得之22222222222arcsinarcsinML L ML N +-+=θ （11）将（3）（4）两式同时对t 求一阶导数联立得132132)sin()sin(2ωθθθθω--=AB A O l l123213)sin()sin(42ωθθθθω--=B O A O l l将（3）（4）两式同时对t 求一阶导数联立得)sin()cos()cos()sin(2323232231213112422θθωθθωθθωθθεε-+-----=AB B O AB A O A O l l l l l)sin()cos()cos()sin(32223223212131134422θθωθθωθθωθθεε---+----=B O AB B O A O A O l l l l l 同理对64BCO O 四杆进行研究，由图可以知道13θθ'=，13ωω'=，13εε'=: 如图四个向量组成封闭四边形，于是有04321='-'-'+'Z Z Z Z （12）按复数式可以写成0)sin (cos )sin (cos )sin (cos )sin (cos 443322116464='+'-'+'-'+'+'+'θθθθθθθθi l i l i l i l O O C O BC B O （13） 由于124122arctan()h h l l θπ+'=-+ 根据（13）式中实部、虚部分别相等得0cos cos cos cos 43214664='-'-'+'θθθθO O C O BC B O l l l l（14）0sin sin sin sin 43214664='-'-'+'θθθθO O C O BC B O l l l l（15）由（14）、（15）式联立消去2θ'得 )cos(2sin )sin 2sin 2(cos )cos 2cos 2(4122223410344104644664466646664θθθθθθθθ'+'--++=''-'+''-'O O B O BC O O C O BO O O C O C B O O O C O C B O l l l l l l l l l l l l l l （16）令：)cos(2sin 2sin 2cos 2cos 241222211111114644646464464θθθθθθ'-'+---=''-'=''-'='O O B O BC O O B O C O O O BC BC B O O O BC BC B O l l l l l l N l l l l M l l l l L则（16）式可简化为13131sin cos N M L '=''+''θθ（17） 解得之 21211212113arcsinarcsin M L L M L N '+''-'+''='θ （18）由（14）、（15）式联立消去3θ'得)cos(2sin )sin 2sin 2(cos )cos 2cos 2(4122222412414644646464464θθθθθθθθ'-'+---=''-'+''-'O O B O O O BC B O CO O O BC BC B O O O BC BC B O l l l l l l l l l l l l l l （19）令：)cos(2sin 2sin 2cos 2cos 241222224124124644646422464θθθθθθ'-'+---=''-'=''-'='O O B O O O BC B O CO O O AB AB A O O O BC BC B O l l l l l l N l l l l M l l l l L则（19）式可简化为22222sin cos N M L '=''+''θθ （20） 解得之 22222222222arcsinarcsin M L L M L N '+''-'+''='θ （21）将（14）（15）两式同时对t 求一阶导数联立得132132)sin()sin(4ωθθθθω''-''-'='BC B O l l 123213)sin()sin(64ωθθθθω''-''-'='C O B O l l将（14）（15）两式同时对t 求一阶导数联立得)sin()cos()cos()sin(2323232231213112644θθωθθωθθωθθεε'-''+'-''-'-''-'-''='BC C O BC B O B O l l l l l )sin()cos()cos()sin(32322322212121136644θθθθωωθθωθθεε'-''-''+'-'-''-'-''-='C O C O BC B O B O l l l l l 求C 点的位移，速度，加速度：C O C C O C C O C l a l V l S 66633εωθ'='='=3、程序框图4、程序清单及运行结果#include "stdio.h"#include "math.h"#include "stdlib.h"#include "conio.h"#include "graphics.h"#define pi 3.1415926515#define N 100void init_graph(void);void initview();void draw();floatsita1[N+1],sita2[N+1],sita3[N+1],omigar2[N+1],omigar3[N+1],epsl2[N+1],epsl3[N+1];floatlo2A=100,lAB=1250,lo4B=1000,lo2o4=1372.40,n=17.80,ipsl1 =0;main(){ int i,k;float l1,l2,m1,m2,n1,n2;float theta1,detat;float theta2,theta3,omiga2,omiga3,ipsl2,ipsl3,omiga1=2*pi*n/60;detat=2*pi/(N*omiga1);for(i=0;i<=N;i++){theta1=omiga1*detat*i;/*系数计算*/l1=2* lo2A * lo4B*cos(theta1)-2* lo4B* lo2o4;m1=2* lo2A * lo4B*sin(theta1);n1= lo2A *lo2A+ lo4B*lo4B+ lo2o4 * lo2o4 - lAB * lAB -2* lo2A * lo2o4 *cos(theta1);l2=2* lo2A * lAB *cos(theta1)- lAB * lo2o4*2;m2=2* lo2A * lAB *sin(theta1);n2= lo4B * lo4B - lo2A * lo2A - lAB * lAB - lo2o4* lo2o4+2* lo2A * lo2o4*cos(theta1);/*计算转角*/theta2=asin(n2/sqrt(l2*l2+m2*m2))-asin(l2/sqrt(l2*l2+m2 *m2));theta3=asin(n1/sqrt(l1*l1+m1*m1))-asin(l1/sqrt(l1*l1+m1*m1));/*计算角速度*/omiga2=omiga1*lo2A*sin(theta3-theta1)/(lAB*sin(theta2-t heta3));omiga3=omiga1*lo2A*sin(theta1-theta2)/(lo4B*sin(theta3-theta2));/*计算角加速度*//*ipsl2*/ipsl2=lo2A*ipsl1*sin(theta1-theta3)+lo2A*omiga1*omiga1* cos(theta1-theta3);ipsl2+= lAB *omiga2*omiga2*cos(theta3-theta2)- lo4B *omiga3*omiga3;ipsl2=ipsl2/( lAB *sin(theta3-theta2));/*ispl3*/ipsl3=-lo2A*ipsl1*sin(theta1-theta2)-lo2A ;ipsl3-=lAB*omiga2*omiga2-lo4B*omiga3*omiga3*cos(theta2-theta3);ipsl3=ipsl3/( lo4B *sin(theta2-theta3));/*计算结果存入数组中*/sita1[i]=theta1;sita2[i]=theta2;sita3[i]=theta3;omigar2[i]=omiga2;omigar3[i]=omiga3;epsl2[i]=ipsl2;epsl3[i]=ipsl3;}/*输出运算结果*/for(i=0;i<=N;i++){printf("i=%d\n,sita1[i]=%f\t,sita2[i]=%f\t,sita3[i]= %f\t,omigar2[i]=%f\t,omgiar3[i]=%f\t,epsl2[i]=%f\t, epsl3[i]=%f\n\n",i,sita1[i],sita2[i],sita3[i],omigar 2[i],omigar3[i],epsl2[i],epsl3[i]);}init_graph();/*初始化图形系统*/initview();/*建立坐标系*//*画构件2的角位移、角速度、角加速度*/draw(sita2,150,25);setcolor(WHITE);setlinestyle(1,1,1);draw(omigar2,150,150);setcolor(RED);setlinestyle(2,1,1);draw(epsl2,150,50);/*画构件3的角位移、角速度、角加速度*/ setcolor(YELLOW);draw(sita3,300,10);setcolor(WHITE);setlinestyle(1,1,1);draw(omigar3,300,100);setcolor(RED);setlinestyle(2,1,1);draw(epsl3,300,50);}void init_graph(){int gd=DETECT,gmode;initgraph(&gd,&gmode,"c:\\turboc2");}void initview(){int i,j,px,py;cleardevice();setfillstyle(SOLID_FILL,BLUE);bar(100,0,500,479);setcolor(YELLOW);for(i=0;i<=1;i++){px=100;py=150+i*150;setcolor(YELLOW);line(px,py,px+300,py);line(px,py-100,px,py+100);line(px,py-100,px-3,py-100+5);line(px,py-100,px+3,py-100+5);line(px+300,py,px+300-5,py+3);line(px+300,py,px+300-5,py-3);setcolor(YELLOW);settextstyle(1,HORIZ_DIR,2);outtextxy(px+300,py,"t");}}void draw(array,py,scale)/*array要做图的数组，py起始y位置，scale纵向放大倍数*/ float array[N+1];int py,scale;{int i;float f,x,y;moveto(100,200);for(i=0;i<=N;i++){x=100+300*i/N;y=py+array[i]*scale;lineto(x,y);}}数据显示i=1…………i=97sita1[i]=6.094690 sita2[i]=0.799716 sita3[i]=1.985625 omigar2[i]=-0.132487 giar3[i]=-0.167939epsl2[i]=-0.187394 epsl3[i]=0.218501i=98sita1[i]=6.157522 sita2[i]=0.804957 sita3[i]=1.989702 omigar2[i]=-0.137684omgiar3[i]=-0.161368 epsl2[i]=-0.170220 epsl3[i]=0.239030i=99sita1[i]=6.220354 sita2[i]=0.810096 sita3[i]=1.994140 omigar2[i]=-0.142356 omgiar3[i]=-0.154213epsl2[i]=-0.152525 epsl3[i]=0.258742i=100sita1[i]=6.283185 sita2[i]=0.815106 sita3[i]=1.998916 omigar2[i]=-0.146496 omgiar3[i]=-0.146496 epsl2[i]=-0.134408 epsl3[i]=0.277531图象显示设计总结这学期的最后一周，我们进行了机械原理课程设计。

卾式破碎机课程设计一、课程目标知识目标：1. 学生能理解并掌握卾式破碎机的基本结构、工作原理及主要部件的功能。

2. 学生能够描述卾式破碎机在工程建设和资源回收中的应用，了解其在国民经济中的重要性。

3. 学生能够掌握卾式破碎机操作规程中的关键参数，如进料粒度、排料粒度和处理能力。

技能目标：1. 学生能够分析卾式破碎机在不同工况下的工作效率，并进行简单的故障诊断。

2. 学生通过实例分析，能够设计简单的破碎流程，合理选用卾式破碎机。

3. 学生能够运用课堂所学知识，对卾式破碎机进行模拟操作，展示操作流程。

情感态度价值观目标：1. 学生通过学习，培养对机械工程领域的兴趣和热情，增强对工程技术的尊重和责任感。

2. 学生能够认识到卾式破碎机在资源利用和环境保护中的积极作用，树立绿色环保意识。

3. 学生通过团队合作，培养沟通协调能力和解决问题的能力，增强团队精神。

课程性质：本课程为机械工程领域的一门实践性较强的课程，结合学生年级特点，注重理论联系实际。

学生特点：学生已具备一定的机械基础知识，具有较强的学习能力和动手能力。

教学要求：教师应注重启发式教学，引导学生通过实例分析和模拟操作，达到学以致用的目的。

同时，关注学生的个体差异，鼓励学生主动探究，培养学生的创新意识和实践能力。

通过分解课程目标为具体学习成果，为教学设计和评估提供依据。

二、教学内容1. 卾式破碎机概述：介绍卾式破碎机的定义、分类、应用领域及发展历程，关联教材第一章内容。

- 结构特点与工作原理- 主要部件及其功能- 卾式破碎机在工程中的应用案例2. 卾式破碎机的主要技术参数：学习进料粒度、排料粒度、处理能力等关键参数，关联教材第二章内容。

- 技术参数的定义与计算方法- 参数间的相互关系及影响- 参数选择与设备选型3. 卾式破碎机的操作与维护：掌握卾式破碎机的操作规程、维护保养方法及故障处理，关联教材第三章内容。

- 操作流程及注意事项- 常见故障分析与排除方法- 维护保养措施及周期4. 卾式破碎机在实践中的应用：分析实际工程案例，学会合理选用卾式破碎机，关联教材第四章内容。

颚式破碎机课程设计颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑材料、公路、铁路、水利工程等领域。

在颚式破碎机的课程设计中，我们将通过理论学习和实际操作相结合的方式，深入研究颚式破碎机的工作原理、结构特点、性能参数等内容，以及如何进行设备的维护和保养，从而使学生能够全面掌握颚式破碎机的相关知识和技能。

首先，我们将对颚式破碎机的工作原理进行深入的理论学习。

颚式破碎机主要由固定颚板和动颚板组成，通过动颚板的周期性运动，使物料在破碎腔内受到挤压、撞击和剪切力的作用，从而实现破碎作业。

通过学习颚式破碎机的工作原理，学生可以了解到物料在破碎腔内的破碎过程、破碎效率和能耗等相关因素，为后续的实际操作提供理论基础。

其次，我们将进行颚式破碎机的结构特点和性能参数的学习。

颚式破碎机的结构特点包括进料口尺寸、排料口尺寸、破碎腔形状等，而性能参数则包括生产能力、电机功率、排料粒度等。

通过学习这些内容，学生可以了解到不同类型颚式破碎机的适用范围和技术指标，为后续的设备选择和使用提供依据。

接下来，我们将进行颚式破碎机的实际操作。

在实际操作中，学生将亲自操作颚式破碎机，学习如何正确设置破碎机的参数、如何安全运行破碎机、如何进行设备的维护和保养等内容。

通过实际操作，学生可以更直观地了解颚式破碎机的工作原理和性能特点，掌握正确操作破碎机的技能。

最后，我们将进行颚式破碎机的维护和保养的学习。

颚式破碎机是一种重要的设备，正常的维护和保养对于保证设备的正常运行和延长设备的使用寿命至关重要。

在维护和保养学习中，学生将学习如何进行设备的润滑、更换易损件、检查设备的故障等内容，以及如何制定合理的维护计划和保养规范。

通过学习这些内容，学生可以培养良好的设备维护和保养意识，提高设备的可靠性和稳定性。

综上所述，颚式破碎机的课程设计通过理论学习和实际操作相结合的方式，使学生能够全面掌握颚式破碎机的工作原理、结构特点、性能参数等内容，以及如何进行设备的维护和保养。

颚式碎破机课程设计一、课程目标知识目标：1. 学生能理解颚式碎破机的工作原理及其在工程领域的应用。

2. 学生能掌握颚式碎破机的主要结构及其功能。

3. 学生能描述颚式碎破机的操作流程和安全规范。

技能目标：1. 学生能运用所学知识，分析颚式碎破机的性能参数，并进行简单的故障诊断。

2. 学生能通过实际操作，熟练掌握颚式碎破机的使用和维护方法。

3. 学生能运用颚式碎破机进行物料粉碎实验，提高实验操作能力。

情感态度价值观目标：1. 学生培养对工程技术的兴趣，增强对机械设备的认识。

2. 学生树立安全意识，养成遵守操作规程的好习惯。

3. 学生通过学习颚式碎破机，认识到机械设备在资源利用和环境保护方面的重要性。

本课程针对初中年级学生，结合课程性质、学生特点和教学要求，设计以上课程目标。

课程目标具体、可衡量，有助于学生和教师在教学过程中明确预期成果，为后续的教学设计和评估提供依据。

通过本课程的学习，学生将能够掌握颚式碎破机的相关知识，提高实际操作能力，并培养正确的情感态度价值观。

二、教学内容1. 颚式碎破机的工作原理及结构特点- 理解颚式碎破机的工作原理- 掌握颚式碎破机的各主要部件及其功能2. 颚式碎破机的性能参数与选型- 学习颚式碎破机的性能参数- 了解颚式碎破机的选型依据及方法3. 颚式碎破机的操作流程与安全规范- 掌握颚式碎破机的操作流程- 学习颚式碎破机的安全操作规范及事故预防4. 颚式碎破机的维护与故障处理- 了解颚式碎破机的维护保养方法- 学习颚式碎破机常见故障的诊断与处理5. 实践操作：物料粉碎实验- 实际操作颚式碎破机进行物料粉碎- 分析粉碎效果，探讨影响粉碎效果的因素教学内容依据课程目标，结合教材相关章节，保证科学性和系统性。

本章节内容涵盖颚式碎破机的理论知识、实践操作及安全维护，旨在使学生全面掌握颚式碎破机的相关知识。

教学大纲明确教学内容安排和进度，以便教师有计划地开展教学活动。

三、教学方法针对本章节内容，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：- 对于颚式碎破机的基础知识，如工作原理、结构特点、性能参数等，采用讲授法进行教学，使学生快速掌握基本概念和理论。

目录一、选择方案二、原动机的选择、传动比计算和分配三、机构分析四、机构简介设计数据五、机构的运动位置分析六、机构的运动速度分析七、机构运动加速度分析八、静力分析九、飞轮设计十、设计总结一、方案的选择方案一：该方案的优点是结构相对简单，由于结构简单所以对各个构件的强度要求较高，还有就是出料口太小，不利于出料。

方案二：该方案和方案一类似结构简单，优点是出料口每次碾压后会变大，这样有利于出料，提高生产效率。

方案三：该结构相对前面两种方案来说复杂一点，多增加了几根杆链，这使得该结构运转更加稳定，同时对各杆的要求强度较前两种要低。

该机构也是每碾压一次出料口变大，有利于出料。

综合以上三个方案，方案三最优，故选择方案三。

二、原动机的选择、传动比计算和分配2.1 原动机的选择电动机有很多种类，一般用得最多的是交流异步电动机。

它价格低廉，功率范围宽，具有自调性，其机械特性能满足大多数机械设备的需要。

它的同步转速有3000r/min、1500r/min、1000r/min、750r/min、600r/min等五种规格。

在输出同样的功率时，电动机的转速越高，其尺寸和重量也越小，价格也越低廉。

但当执行机构的速度很低时，若选用高速电动机，势必要增大减速装置，反而可能会造成机械系统总体成本的增加。

由于该机构曲柄转速170r/min，故综合考虑选择Y132S1-2，转速为2900r/min。

2.2传动机构的设计由于电动机的转速为2900r/min,而曲柄转速要求为170r/min,所以要采取减速传动装置。

设计的传动机构如下：2.3 传动比计算和分配 （1）总传动比：06.171702900===i w n n i （2）分配各级传动比：齿轮传动比在2-6之间，不能太大，也不能太小，故设置齿轮1和齿轮2传动比为5.212=i ，齿轮2和齿轮3的传动比为323=i ，齿轮4和齿轮5的传动比为27.245=i ，这样总传动比452312i i i i ••=，经过减速传动后达到预期转速。

颚式破碎机毕业设计(含图纸)篇一：毕业论文颚式破碎机的结构和电气部分设计颚式破碎机的结构和电气部分设计摘要颚式破碎机经过100多年的实践和不断改进，其结构已日益完善。

它具有构造简单、工作可靠、制造容易、维修方便等特点。

所以，至今任然是粗碎和中碎作业中最重要和使用最广泛的一种破碎机械。

它不但在建材工业，也在冶金、煤炭、化工等工矿企业中被广泛地采用着。

颚式破碎机主要用来破碎应力不超过200Mpa的脆性物料。

如铁矿石、金矿石、钼矿石、铜矿石、石灰石和白云石等。

在建材工业中它主要用来破碎石灰石、水泥熟料、石膏、砂岩等。

近年来，随着露天开采比重的增加和大型挖掘机、大型自卸汽车的采用，露天矿运往破碎车间的矿石粒度达1.5～2m。

同时被采矿石的品位日益降低，要保持原有生产量就必须大大增加开采量和破碎量。

因而就使破碎机朝着大型、高生产率的方向发展。

目前，国外生产的简摆颚式破碎机的最大规格是2100mm×3000mm，复摆颚式破碎机的最大规格是1500mm×20XXmm。

关键词：粉碎，颚式破碎机，破碎。

AbstractThe structure of jaw type crusher has been beingperfected though unceasing improvement and the practice of process with more than 100 years. It is characteristic with simple structure, working reliablly, producing easily，maintenance conveniently and so on. Therefore, so far it still is a kind of the most important and extensivily used crusher weapons ，which work in crushing for rough powder and medium-sized powder .It is extensively used not only in building material industry , also in the metallurgical industry ，in coal industry ，in chemical industry and other industrial and mining enterprises. Jaw type crusher is mainly used in crushing the brittleness material which stress does not exceed 200 Mpa. As Iron ore, golden ore, molybdenum ore, copper ore, limestone，and so on. In building material industry, it is mainly used in crushing limestone and cement , plaster ,sandstone etc..In recent years, along with the increase of the proportion of opencast working , adopting of large scale exavator and large scale dump truck, the ore transported from open-cast to broken workshop which size reach 1.5 ～ 2 m. At the same time, the grade ofmining stone is reduced increasingly, we must increase mine quantity and broken quantity greatly in order to maintain original production. Thus the crusher is developing towards large-scale, the high productivity direction. Now, Abroad, the biggest specifications of letter pendulum jaw type crusher of production is 2100 mm×3000mm and the jaw type crusher of xxpound pendulum is 1500 mm×20XXmm.Key word: Crush , the jaw type breaker , broken.目录前言 ................................................ .. 1第1章设计任务及要求 (2)1.1 设计条件 ................................................ ................................................... (2)1.2 设计内容 ................................................ ................................................... (2)1.3 设计关键 ................................................ ................................................... (2)1.4 设计要求 ................................................ ................................................... (3)第2章颚式破碎机参数的选择和计算 (4)2.1 颚式破碎机的结构及运转 ................................................ .. (4)2.2 结构参数的选择与计算 ................................................ (4)第3章主要零部件结构尺寸的计算与选择 (10)3.1 电动机功率的计算与选择 ................................................ (10)3.2 皮带及带轮的设计 ................................................ (12)3.3 初定偏心轴的直径及跨距 ................................................ (14)3.4 轴承的选择及验算 ................................................ (15)3.5 平键的选择及校核 ................................................ (17)3.6 其他构件尺寸的确定 ................................................ .. (18)第4章主要零部件的形状与结构 (21)4.1 破碎腔的形状 ................................................ .. (21)4.2 动颚及齿板结构分析 ................................................4.3 肘板（推力板） .............................................. (24)4.4 调整装置 ................................................ ................................................... . (26)4.5 保险装置 ................................................ ................................................... . (27)4.6 机架结构 ................................................ ................................................... . (28)第5章电器启动与关闭 (30)结论 .................................................31参考文献 ...........致谢 .................................................33前言此次毕业设计的主要任务是对复摆式颚式破碎机的结构和参数的设计与计算。

机械原理课程设计说明书———铰链式鄂式破碎机分析姓名：学号：学院：专业：指导教师：目录一．工作原理及工艺动作过程 (3)二．原始数据 (3)三．机构的运动分析 (4)四．静态动力分析 (7)五．飞轮设计 (8)六．总结 (8)七．参考文献 (9)一．工作原理及工艺动作过程鄂式破碎机是一种用来破碎矿石的机械，如图所示，机器经三角带传动（图中未画出）使曲柄2顺时针方向回转，然后经过构件3，4，5是动鄂板6作往复摆动，当动鄂板6向左摆向固定于机架1上的定鄂板7时，矿石即被轧碎；当动颚板6向右摆定离鄂板7时，被轧碎的矿石即下落。

由于机器在工作过程中载荷变化很大，讲影响曲柄和电机的匀速转动，为了减少主轴速度的波动和电机容量，在主轴两端各装一个大小和重量完全相同的飞轮，其中一个兼作皮带轮用。

二．原始数据三．机构的运动分析1. 9位置速度分析ωO2A= n1/30=3.14X170/30=17.8rad/s V A= AO2·ωO2A=0.1X17.8=1.78m/s由速度多边形，计算得V B = V A+ V BA? AO2·ωO2A?⊥O3B ⊥O2A ⊥ABV B=μ1×pb=0.1×15=1.5m/sV BA=μ1×6=0.6m/sωO3B= V B/ O3B=1.5/1=1.5rad/sV C = V B + V CB? √?⊥O1C ⊥O3B ⊥BCV C=μ1×pc=0.1×4.1=0.41m/sV CB=μ1×bc=0.1×14.5=1.45m/s综上：V A=1.78mm/s，V B=1.5m/s，V BA=μ1×6=0.6m/s，V C=0.43m/s ，V CB=μ1×bc=0.1×14.5=1.45m/s2．9位置加速度分析a A= AO2×ω22 =31.7m/s2ωAB=V AB/AB=0.6/1.25=0.48rad/sa n AB=ω2AB X AB=0.482×1.25=0.3 m/s2a n B=ω2O3B X O3B=1.512×1=2.25 m/s2由加速度多边形得：a n B + a t B= a A + a n BA + a t AB√X √√X//BO3⊥BO3 //AO2 //BA ⊥ABa t BA=μ2×b`b```=1×33.7=33.7 m/s2a t B=μ2×b``b```=1×20=20 m/s2ωO1C=V C/O1C=0.43/1.96=0.22rad/sa n C=ω2O1C×O1C=0.222×1.96=0.1 m/s2ωBC= V CB/BC=1.45/1.15=1.3rad/sa n CB=ω2BC×BC=1.3×1.15=1.83 m/s2a n C+ a t C = a t B + a n CB + a t CB√？√ X √//O1C ⊥O1C ⊥O3B //CB ⊥CBa t C=μ2×c`c``=1×9.6=9.6 m/s2a t CB=μ2×c``c```=1×18.4=18.4m/s2综上：a A= AO2×ω22 =31.7m/s2a n AB=ω2AB X AB=0.482×1.25=0.3 m/s2a t BA=μ2×b`b```=1×33.7=33.7 m/s2a n B=ω2O3B X O3B=1.512×1=2.25 m/s2a t B=μ2×b``b```=1×20=20 m/s2a n CB=ω2BC×BC=1.3×1.15=1.83 m/s2a t CB=μ2×c``c```=1×18.4=18.4m/s2a n C=ω2O1C×O1C=0.222×1.96=0.1 m/s2a t C=μ2×c`c``=1×9.6=9.6 m/s2评价:速度：各杆速度均匀，相对平稳。

机械原理课程设计说明书题目：铰链式颚式破碎机方案分析班级：机械10032012年9 月12 日目录一设计题目 (1)二已知条件及设计要求 (1)2.1已知条件 (1)2.2设计要求 (2)三. 机构的结构分析 (2)3.1六杆铰链式破碎机 (2)3.2四杆铰链式破碎机 (2)四. 机构的运动分析 (3)4.1六杆铰链式颚式破碎机的运动分析 (3)4.2四杆铰链式颚式破碎机的运动分析 (5)五.机构的动态静力分析 (8)5.1六杆铰链式颚式破碎机的静力分析 (8)5.2四杆铰链式颚式破碎机的静力分析 (13)六. 工艺阻力函数及飞轮的转动惯量函数 (17)6.1工艺阻力函数程序 (17)6.2飞轮的转动惯量函数程序 (18)七 .对两种机构的综合评价 (22)八 . 主要的收获和建议 (23)九 . 参考文献 (23)一设计题目铰链式颚式破碎机方案分析二已知条件及设计要求2.1已知条件图(a)所示为六杆铰链式破碎机方案简图。

主轴1的转速：n1 = 170r/min。

已知尺寸：固定铰链坐标：P1x=1.0m=1.0m;P4x =1.94,P4y=0.0;P6x=0.0,P6y=1.85;杆长：r12=0.1m, r23=1.25m, r34 =1.15m, r56=1.96m, r611=2.5 m, 质心均在各杆的中心处.构件质量：m1=0.0 kg, m2=500.0kg, m3=200.0kg, m4=200.0kg, m5=900.0kg.构件转动惯量：J1=0.0kg, J2=25.5kg, J3=9.0kg, J4=9.0kg, J5=50kg, L O5D = 0.6m，破碎阻力Q在颚板5的右极限位置到左极限位置间变化，如图(b)所示，Q力垂直于颚板。
