霍尔电流传感器的生产过程拆解分析

霍尔电流传感器工作原理霍尔电流传感器是一种常见的电流传感器，可通过测量磁场的变化来确定电流值。

这种传感器常用于电力系统、电动机控制以及控制电流的机器和设备中。

在这篇文档中，我们将介绍霍尔电流传感器的工作原理，并深入分析该技术如何实现电流的测量。

1. 霍尔效应霍尔效应是一种电学现象，描述了在导体内通过的电流所产生的磁场如何影响电流。

当电流通过一条导体时，会在导体周围产生一个磁场。

如果我们让这个磁场与另一个导体相交，它就会激发出一种电势差（电压），这种效应被称为霍尔效应。

2. 霍尔电流传感器的构成霍尔电流传感器由以下三个部分组成：（1）感应电路为了实现被测电流的测量，必须将待测电流通过导体的磁场转换成电压信号。

感应电路是这个过程的核心组件，由一块带有金属接点的半导体芯片制成。

（2）磁场引导装置磁场引导装置负责调整被测电流引起的磁场。

通常使用一组绕制成环形或方形的导线来实现磁场的引导。

（3）电路处理器电路处理器读取感应电路输出的电压信号，并将它们转换成与测得的电流值成比例的数字信号。

3. 测量过程当待测电流通过磁场引导装置时，它就会激发半导体芯片内的霍尔效应。

这个效应会产生一个电场，使电子凝聚在芯片内的一个边缘位置。

由于电子的凝聚，电子自旋方向则被改变。

这种改变则引起了一种电势差，被测电流通过的方向和电压的极性有关。

这个电压被测量，并转化为与被测电流成比例的输出信号。

4. 优点和应用霍尔电流传感器有很多优点。

它们具有广泛的使用范围，可用于控制电机、电动工具、计算机外围设备和电源管理等领域。

此外，霍尔电流传感器与其他测量技术相比，具有精度高、抗干扰能力强、体积小和价格低等优点。

总之，霍尔电流传感器是一种重要的电流测量技术。

它可帮助工程师优化电路设计和电力系统控制。

随着电子科技的不断发展，我们相信，这一技术将在未来的许多应用领域中发挥重要作用。

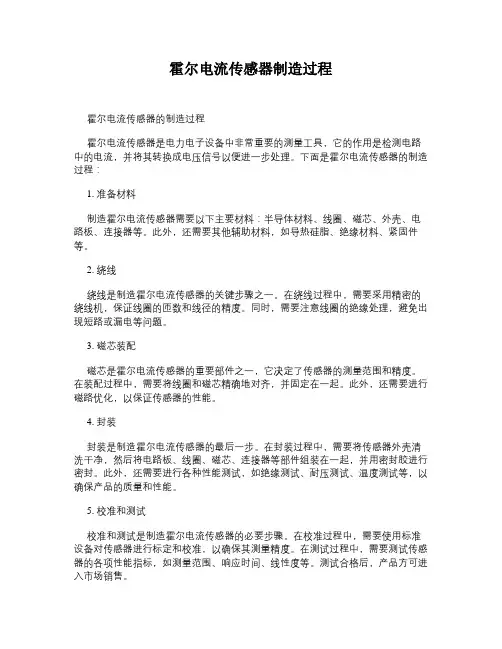

霍尔电流传感器制造过程霍尔电流传感器的制造过程霍尔电流传感器是电力电子设备中非常重要的测量工具，它的作用是检测电路中的电流，并将其转换成电压信号以便进一步处理。

下面是霍尔电流传感器的制造过程：1. 准备材料制造霍尔电流传感器需要以下主要材料：半导体材料、线圈、磁芯、外壳、电路板、连接器等。

此外，还需要其他辅助材料，如导热硅脂、绝缘材料、紧固件等。

2. 绕线绕线是制造霍尔电流传感器的关键步骤之一。

在绕线过程中，需要采用精密的绕线机，保证线圈的匝数和线径的精度。

同时，需要注意线圈的绝缘处理，避免出现短路或漏电等问题。

3. 磁芯装配磁芯是霍尔电流传感器的重要部件之一，它决定了传感器的测量范围和精度。

在装配过程中，需要将线圈和磁芯精确地对齐，并固定在一起。

此外，还需要进行磁路优化，以保证传感器的性能。

4. 封装封装是制造霍尔电流传感器的最后一步。

在封装过程中，需要将传感器外壳清洗干净，然后将电路板、线圈、磁芯、连接器等部件组装在一起，并用密封胶进行密封。

此外，还需要进行各种性能测试，如绝缘测试、耐压测试、温度测试等，以确保产品的质量和性能。

5. 校准和测试校准和测试是制造霍尔电流传感器的必要步骤。

在校准过程中，需要使用标准设备对传感器进行标定和校准，以确保其测量精度。

在测试过程中，需要测试传感器的各项性能指标，如测量范围、响应时间、线性度等。

测试合格后，产品方可进入市场销售。

总之，制造霍尔电流传感器是一个复杂的过程，需要多道工序和严格的品质控制。

只有通过精细的制造和测试，才能生产出高质量、高性能的霍尔电流传感器。

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，利用霍尔效应原理来实现电流的非接触测量。

本文将详细介绍霍尔电流传感器的工作原理及其应用。

二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体两侧产生电势差。

这种现象被称为霍尔效应，而霍尔电流传感器正是利用了这一效应来测量电流。

三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场调制器和信号处理电路组成。

1. 霍尔元件：霍尔元件是传感器的核心部份，它是一种半导体材料，具有特殊的结构。

当电流通过霍尔元件时，磁场会引起霍尔元件两侧产生电势差。

2. 磁场调制器：磁场调制器用于产生一个恒定的磁场，使其垂直于电流方向并与霍尔元件相互作用。

这样，当电流通过霍尔元件时，磁场调制器可以产生一个稳定的电势差。

3. 信号处理电路：信号处理电路用于放大和处理霍尔元件输出的电势差信号，将其转换为可用的电流值。

四、霍尔电流传感器的工作原理1. 工作原理概述：当电流通过霍尔电流传感器时，磁场调制器产生的磁场与电流方向垂直，并在霍尔元件上产生一个电势差。

该电势差与电流强度成正比，通过信号处理电路放大和处理后，可以得到准确的电流值。

2. 具体工作原理：a. 电流通过霍尔元件时，磁场调制器产生的磁场与电流方向垂直。

b. 磁场调制器的磁场作用于霍尔元件，使其两侧产生电势差。

c. 电势差的大小与电流强度成正比，可以通过信号处理电路放大和处理。

d. 经过信号处理电路的转换，最终得到电流值的输出。

五、霍尔电流传感器的应用霍尔电流传感器广泛应用于各种需要对电流进行测量和监控的领域，包括但不限于以下几个方面：1. 工业自动化：用于电力系统、机电控制等领域的电流测量和监控。

2. 新能源领域：用于太阳能发电、风能发电等系统中的电流测量和控制。

3. 汽车电子：用于电动汽车、混合动力汽车等车辆的电流监测和保护。

4. 电力电子：用于电源管理、逆变器控制等应用中的电流测量和反馈控制。

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量设备，它利用霍尔效应来测量电流。

本文将详细介绍霍尔电流传感器的工作原理及其相关知识。

二、霍尔效应简介霍尔效应是指当电流通过导体时，在垂直于电流方向的磁场作用下，导体两侧会产生电势差。

这种现象是由美国物理学家爱德华·霍尔在1879年首次发现并研究的。

霍尔效应的原理是基于洛伦兹力的作用，即电流通过导体时，受到磁场力的作用。

三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、电源、信号处理电路和输出接口等组成。

1. 霍尔元件：霍尔元件是霍尔电流传感器的核心部件，它是一种半导体材料，常用的有n型和p型两种。

霍尔元件的特点是在磁场的作用下，产生垂直于电流和磁场方向的电势差。

2. 电源：电源为霍尔元件提供工作所需的电压，通常使用直流电源。

3. 信号处理电路：信号处理电路用于对霍尔元件输出的电势差进行放大、滤波和线性化处理，以便得到准确的电流测量结果。

4. 输出接口：输出接口将处理后的电流信号输出给用户，通常使用模拟电压输出或数字接口输出。

四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理基于霍尔效应，具体过程如下：1. 施加电流：将待测电流通过霍尔电流传感器的导线。

2. 产生磁场：在电流通过的导线周围放置一个磁场源，产生一个垂直于电流方向的磁场。

3. 霍尔元件感应：磁场作用下，霍尔元件两侧产生电势差，即霍尔电压。

霍尔电压的大小与电流的强度成正比。

4. 信号处理：将霍尔电压经过信号处理电路进行放大、滤波和线性化处理，得到准确的电流测量结果。

5. 输出结果：将处理后的电流信号通过输出接口输出给用户，用户可以根据输出结果进行相应的判断和操作。

五、霍尔电流传感器的优势霍尔电流传感器相比传统的电流测量方法具有以下优势：1. 非接触式测量：霍尔电流传感器的测量不需要直接接触待测电流，避免了电流测量中的安全隐患。

2. 高精度：霍尔电流传感器的输出结果经过信号处理电路的处理，具有较高的测量精度。

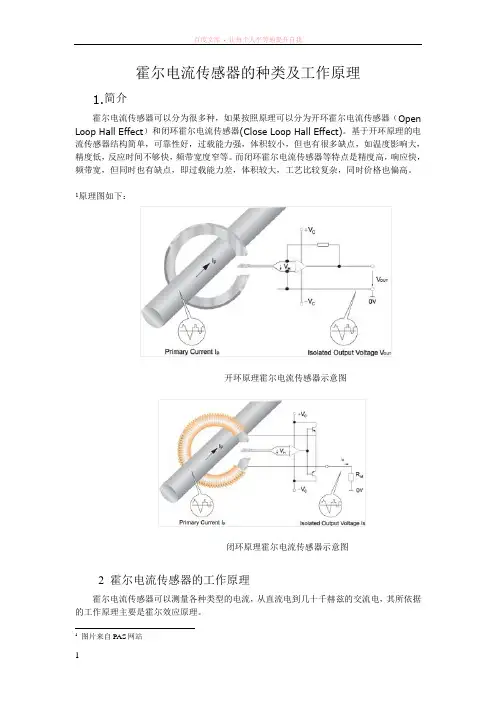

霍尔电流传感器的种类及工作原理1.简介霍尔电流传感器可以分为很多种，如果按照原理可以分为开环霍尔电流传感器（Open Loop Hall Effect）和闭环霍尔电流传感器(Close Loop Hall Effect)。

基于开环原理的电流传感器结构简单，可靠性好，过载能力强，体积较小，但也有很多缺点，如温度影响大，精度低，反应时间不够快，频带宽度窄等。

而闭环霍尔电流传感器等特点是精度高，响应快，频带宽，但同时也有缺点，即过载能力差，体积较大，工艺比较复杂，同时价格也偏高。

1原理图如下：开环原理霍尔电流传感器示意图闭环原理霍尔电流传感器示意图2 霍尔电流传感器的工作原理霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。

1图片来自PAS 网站2.1 电流传感器的输出信号2当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS*NS= IP*NP。

其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边圈匝数；NP / NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般小，只有10~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

2.2 电流传感器供电电压V AV A指电流传感器的供电电压，它必须在传感器所规定的范围内。

超过此范围，传感器不能正常工作或可靠性降低。

另外，传感器的供电电压V A又分为正极供电电压V A+和负极供电电压V A-。

要注意单相供电的传感器，其供电电压V Amin是双相供电电压V Amin 的2倍，所以其测量范围要高于双相供电的传感器。

霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
 霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。

今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。

 霍尔电流传感器工作原理
 1、直放式(开环)电流传感器(CS系列)
 图1.开环霍尔电流传感器原理
 当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。

一般的额定输出标定为4V。

 2、磁平衡式(闭环)电流传感器(CSM系列)。

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的传感器，用于测量电流的大小。

它基于霍尔效应原理，通过测量电流产生的磁场来间接测量电流的大小。

本文将详细介绍霍尔电流传感器的工作原理。

二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会产生横向的电场，这种现象被称为霍尔效应。

霍尔电流传感器利用这种效应来测量电流。

三、霍尔电流传感器的结构霍尔电流传感器一般由霍尔元件、电源、信号调理电路和输出接口等组成。

1. 霍尔元件：霍尔元件是传感器的核心部分，它是一种半导体器件。

当电流通过霍尔元件时，霍尔元件会产生一个与电流大小成正比的电压。

2. 电源：传感器需要一个恒定的电源来供应霍尔元件工作所需的电流。

3. 信号调理电路：霍尔元件产生的电压较小，为了提高测量的精度和灵敏度，传感器通常会使用信号调理电路来放大和滤波信号。

4. 输出接口：传感器的输出接口可以是模拟信号或数字信号，用于连接其他设备进行数据传输和处理。

四、霍尔电流传感器的工作原理霍尔电流传感器的工作原理可以分为以下几个步骤：1. 电流通过霍尔元件：将待测电流通过霍尔元件，霍尔元件会产生一个与电流大小成正比的电压。

2. 电压信号放大：传感器中的信号调理电路会放大霍尔元件产生的电压信号，以提高测量的精度和灵敏度。

3. 信号滤波：为了去除噪声和干扰，传感器中的信号调理电路会对信号进行滤波处理，使得输出信号更加稳定和可靠。

4. 输出信号转换：根据传感器的设计，输出接口可以是模拟信号或数字信号。

模拟信号可以直接连接到其他设备进行数据处理，数字信号则需要经过模数转换后才能使用。

五、应用领域霍尔电流传感器广泛应用于各个领域，如电力系统、工业自动化、电动车辆等。

具体应用场景包括：1. 电力系统：用于测量电力系统中的电流大小，以监测电力负荷和保护设备。

2. 工业自动化：用于测量机器设备中的电流，以监测设备的工作状态和进行故障诊断。

3. 电动车辆：用于测量电动车辆中的电流，以监测电池状态和控制电动机的输出功率。

霍尔电流传感器工作原理及功耗计算方式霍尔电流传感器工作原理从工作原理上，霍尔电流传感器可以分为霍尔开环电流传感器和霍尔闭环电流传感器。

霍尔开环电流传感器图1霍尔开环电压传感器的工作原理霍尔传感器的磁芯使用软磁材料，原边电流产生磁场通过磁芯聚磁，在磁芯切开一个均匀的切口，磁芯气隙处磁感应强度与原边电流成正比，霍尔元件两端感应到的霍尔电压的大小与原边电流及流过霍尔元件电流的乘积成正比，霍尔电压经过放大后作为传感器的输出。

其输出关系式满足：VOUT=K*IP*IHall其中K为固定的常数，其大小通常与磁芯的尺寸，材料性质，气隙开口的宽度，以及处理电路的放大倍数有关。

●霍尔闭环电流传感器的工作原理：闭环电流传感器在开环的基础上增加了反馈线圈，霍尔元件两端感应到的霍尔电流经过放大后控制后端的三极管电路产生补偿电流，补偿电路流过缠绕在磁芯上的线圈，产生的磁场与原边电流产生的磁场方向相反，当磁芯气隙处的磁场强度补偿为0时，传感器的输出满足IS=IP/KN,其中KN为补偿线圈的匝数。

图2霍尔闭环电压传感器的工作原理传感器的功耗计算●开环电流传感器的功耗计算对于开环电流传感器，因为其输出信号为电压，所以其功耗相对较为稳定。

通常霍尔电流传感器的电流设计为采用正负电源供电，其额定输出电压一般为几伏，一般不超过10伏。

输出端对负载的要求一般为大于10KOmega;，所以流过负载的电流一般小于1个mA。

通常开环传感器的电流消耗小于15mA。

电流消耗主要是霍尔元件消耗的电流，流入霍尔元件两端的电流通常要求小于20mA，LEM的产品霍尔电流通常在10mA左右。

另外在调压支路还有几mA 的电流消耗。

这样开环传感器的电流消耗可以维持在十几mA的水平内，通常说明书上标的都是不超过15mA。

●闭环电流传感器的功耗计算闭环传感器输出信号为电流，其功耗相对于开环传感器多很多，下面以LF205-S为例来分析闭环电流传感器的电流消耗。

图3为LF205-S的原理示意图4为LF205-S原理图从图中可以看出闭环电流传感器的主要电路包括几部分：首先是霍尔元件的驱动电路，传感器可以测量准确的前提是首先要给霍尔元件提供一个稳定的电流，通常在10mA左右。

霍尔直测式电流传感器工作原理
霍尔直测式电流传感器的工作原理简介：
1. 原理介绍：霍尔直测式电流传感器是一种采用霍尔效应原理的电流
传感器，它与其他电流传感器不同，不需要增加电压源或信号二极管，而是利用霍尔效应，将电流信号直接转换为可被微处理器读取的直流
信号。

2. 结构说明：霍尔直测式电流传感器由传感元件、放大级应用电路、
微处理器处理电路以及外壳等组成，霍尔传感元件上安装有一个磁芯，它将被测电流绕出的磁场感测出来并转化为电信号输出；放大级应用
电路和微处理器处理电路可以有效缩小因识别敏感度低而造成输出电
压误差，充分提升采集信号的稳定度；外壳可以防护传感元件和下部
电路，起到密封保护作用。

3. 工作原理：当被测电流通过传感元件的磁芯时，由于磁芯的霍尔效应，会有一个以线圈旋转的电场，在该电场的作用下，会产生一个变
化的电压，该电压被放大级应用电路放大读取，最后再经过微处理器
的处理，生成一个直流的电压信号，可以被外部控制器或采集仪读取，从而计算出实际流量。

4. 优势：霍尔直测式电流传感器具有体积小、功耗低、抗干扰能力强、
精度高等特点，可通过其结构简单、独立于系统负载、易于维护和硬件简洁来使用和安装，其频率和响应时间较传统电流传感器要快，因此受到用户的欢迎。
