PLC实验报告

PLC实验报告基础指令实验一、实验目的本次 PLC 基础指令实验的主要目的是熟悉 PLC 的基本指令，掌握其编程方法和应用技巧，通过实际操作加深对 PLC 控制系统的理解，并提高解决实际问题的能力。

二、实验设备1、 PLC 实验台，型号为_____。

2、编程软件，版本为_____。

3、连接导线若干。

4、实验指导书。

三、实验内容（一）位逻辑指令实验1、常开触点和常闭触点指令编写一个简单的程序，实现当输入信号 I00 为 ON 时，输出信号Q00 为 ON。

当输入信号 I01 为 OFF 时，输出信号 Q01 为 ON。

2、取反指令设计一个程序，使得输入信号 I02 为 ON 时，经过取反指令，输出信号 Q02 为 OFF；输入信号 I02 为 OFF 时，输出信号 Q02 为 ON。

3、置位和复位指令编写程序，当输入信号 I03 产生一个上升沿时，使用置位指令将输出信号 Q03 置位为 ON，并保持。

当输入信号 I04 产生一个上升沿时，使用复位指令将输出信号 Q03 复位为 OFF。

（二）定时器指令实验1、接通延时定时器构建一个程序，当输入信号 I05 为 ON 时，接通延时定时器 TON 开始计时，设定时间为 5 秒。

5 秒后，输出信号 Q04 为 ON。

2、断开延时定时器设计程序，当输入信号 I06 由 ON 变为 OFF 时，断开延时定时器TOF 开始计时，设定时间为 3 秒。

3 秒内，如果输入信号 I06 重新变为ON，则定时器复位。

3 秒后，输出信号 Q05 为 OFF。

（三）计数器指令实验1、增计数器编写程序，当输入信号 I07 产生一个上升沿时，增计数器 CTU 的计数值加 1。

当计数值达到预设值 10 时，输出信号 Q06 为 ON。

2、减计数器构建一个程序，当输入信号 I10 产生一个上升沿时，减计数器 CTD 的计数值减 1。

当计数值减为 0 时，输出信号 Q07 为 ON。

PLC实验报告一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和编程方法，通过实际操作和程序编写，掌握 PLC 在工业控制中的应用，提高对自动化控制系统的理解和实践能力。

二、实验设备本次实验所使用的设备包括：1、 PLC 实验箱，型号为_____，包含 PLC 主机、输入输出模块、电源模块等。

2、编程电缆，用于将计算机与 PLC 主机连接，实现程序的下载和上传。

3、计算机，安装有 PLC 编程软件，版本为_____。

4、实验导线若干，用于连接输入输出设备。

三、实验内容（一）PLC 的基本认识首先，了解 PLC 的硬件结构，包括 CPU 模块、输入模块、输出模块、通信模块等。

熟悉 PLC 各部分的功能和作用，以及它们之间的连接方式。

（二）PLC 编程软件的使用学习使用 PLC 编程软件，掌握软件的界面布局、菜单功能、编程指令等。

通过编程软件编写简单的PLC 程序，并进行编译、下载和调试。

（三）交通灯控制系统的设计与实现1、控制要求设计一个十字路口交通灯控制系统，要求东西方向和南北方向的交通灯按照一定的时间顺序交替点亮。

具体控制要求如下：（1）东西方向绿灯亮 30 秒，然后黄灯亮 5 秒，红灯亮 35 秒。

（2）南北方向红灯亮 35 秒，然后绿灯亮 30 秒，黄灯亮 5 秒。

（3）在绿灯和红灯切换时，黄灯闪烁 5 秒。

2、 I/O 分配根据控制要求，对 PLC 的输入输出点进行分配。

例如，东西方向绿灯连接到 PLC 的输出点 Y0，东西方向黄灯连接到输出点 Y1，东西方向红灯连接到输出点 Y2，南北方向的交通灯同理。

3、程序编写使用 PLC 编程软件编写交通灯控制程序。

可以采用梯形图、指令表等编程语言。

以下是一个简单的梯形图程序示例：｀｀｀LD X0 ；启动按钮SET S0 ；初始化状态STL S0 ；状态 0OUT Y0 ；东西绿灯亮OUT Y3 ；南北红灯亮LD T0 ；30 秒定时器SET S1 ；切换到状态 1 STL S1 ；状态 1OUT Y1 ；东西黄灯亮OUT Y3 ；南北红灯亮LD T1 ；5 秒定时器SET S2 ；切换到状态 2 STL S2 ；状态 2OUT Y2 ；东西红灯亮OUT Y4 ；南北绿灯亮LD T2 ；30 秒定时器SET S3 ；切换到状态 3 STL S3 ；状态 3OUT Y2 ；东西红灯亮OUT Y5 ；南北黄灯亮LD T3 ；5 秒定时器SET S0 ；切换回状态 0｀｀｀4、程序调试将编写好的程序下载到 PLC 主机中，通过观察交通灯的实际运行情况，对程序进行调试和修改，确保交通灯控制系统能够按照要求正常工作。

plc的认识实验的实验报告PLC的认识实验报告简介本文将对PLC的认识实验进行详细描述，包括实验目的、实验步骤以及实验结果的分析和讨论。

实验目的•了解PLC的基本工作原理•掌握PLC的编程方法•学习使用PLC进行信号输入与输出控制实验步骤1. 准备工作•确保实验所需的PLC设备齐全并正常工作•搭建相应的电路连接2. PLC编程•使用所提供的编程软件创建一个新项目•设定输入和输出端口•编写逻辑程序，实现对输入信号的响应和对输出信号的控制1.配置输入信号：根据实验要求，将所需的输入信号连接到PLC输入端口。

2.载入程序：将编写好的PLC程序加载到PLC设备中。

3.运行程序：启动PLC设备，观察程序的运行情况。

4. 数据分析与结果•实验中观察并记录下PLC的输入信号和输出信号的状态•对实验结果进行分析和解读实验结果分析与讨论根据实验的观察和记录，我们可以得出以下结论： - PLC成功响应了输入信号，并根据编程逻辑正确控制输出信号。

- PLC的实时性较高，能够快速响应输入信号并作出相应的输出。

总结通过本次PLC的认识实验，我们增加了对PLC的理解和应用能力。

PLC作为一种重要的自动化控制装置，在工业领域有着广泛的应用。

熟练掌握PLC的编程方法，对于实现自动化控制系统具有重要意义。

注意：本报告仅为示例，并不完整，实际报告需要根据具体实验内容进行补充和修改。

以下是本次实验中观察到的数据：•输入信号1：高电平•输入信号2：低电平•输出信号1：高电平•输出信号2：低电平结果分析与讨论根据观察到的数据，我们可以分析以下几点：1.输入信号与输出信号的关系：根据实验结果，我们可以看出输入信号1与输出信号1之间存在正相关关系，即当输入信号1为高电平时，输出信号1也为高电平。

而输入信号2与输出信号2之间存在负相关关系，即当输入信号2为低电平时，输出信号2为低电平。

这说明我们在PLC的编程中成功实现了对输入信号的响应和对输出信号的控制。

plc实训报告范文实训课程是职业教育实践教学的重中之重,而学生书写实训报告书又是其不可或缺的重要环节。

下面是店铺为大家整理的plc实训报告范文，欢迎阅读。

plc实训报告范文篇1：系名：电子信息系专业班级：********* 学生姓名：********* 学号： ********* 成绩：目录一、实训装置介绍 ............. - 1 - 1.1实验物流过程如图。

........ -2 - 1.2控制面板 .................. - 2 - 1.3通讯信息 .................. - 2 - 1.4实验注意 ............ - 4 - 二、分站进行详细介绍： ......... - 4 - 2.1 第一站上料检测 ........... - 4 - 2.2第二站搬运站 ............ - 7 - 2.3第三站加工站 ............. - 11 - 2.4第四站安装站 .......... - 15 - 2.5第五站安装搬运站 ....... - 19 - 三、总结实训收获 ............. - 25 -一、实训装置介绍模块化生产培训系统是我公司为提高学生动手能力和实践技能而设计、生产的一套实用性实验设备。

该装置由六套各自独立而又紧密相连的工作站组成。

这六站分别为：上料检测站、搬运站、加工站、安装站、安装搬运站和分类站。

该实验装置的一大显著特点是：具有较好的柔性，即每站各有一套PLC控制系统独立控制。

将六个模块分开培训可以容纳较多的学员同时学习。

在基本单元模块培训完成以后，又可以将相邻的两站、三站……直至六站连在一起，学习复杂系统的控制、编程、装配和调试技术。

由于该系统囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、PLC(可编程控制器)、传感器等多种技术，给学生提供了一个典型的综合科技环境，使学生将学过的诸多单科专业知识在这里得到全面认识、综合训练和相互提升。

最新plc-综合性实验实验报告一、实验目的本次实验旨在加深对PLC（可编程逻辑控制器）的理解和应用能力，通过综合性实验，掌握PLC的基本编程技巧，理解其在自动化控制系统中的作用，并提高解决实际问题的能力。

二、实验设备与器材1. 西门子S7-1200系列PLC2. HMI触摸屏3. 传感器套件（包括温度传感器、光电传感器等）4. 执行器套件（包括电机、气缸、电磁阀等）5. 连接电缆及接线工具6. PLC编程软件三、实验内容1. 系统搭建：根据实验要求，连接传感器、执行器至PLC，并确保所有设备正常工作。

2. 编程设计：使用PLC编程软件，编写控制程序，实现对实验设备的自动控制。

3. 功能实现：通过编程实现以下功能：- 温度监测与报警：使用温度传感器收集数据，当温度超过预设阈值时，PLC发出报警信号。

- 物料计数：利用光电传感器对通过的物料进行计数，并在HMI上显示计数结果。

- 电机启停控制：根据实验需要，控制电机的启动和停止。

- 气缸顺序动作控制：通过PLC控制气缸的顺序动作，完成特定任务。

4. 调试与优化：对编写的程序进行调试，确保系统稳定运行，并根据实际情况进行优化。

四、实验步骤1. 阅读并理解实验指导书，熟悉实验设备和器材。

2. 根据实验要求，设计控制逻辑流程图。

3. 在PLC编程软件中编写程序代码，并进行模拟测试。

4. 将编写的程序下载至PLC，并进行实际设备的调试。

5. 记录实验数据，观察系统运行情况，根据需要调整程序。

6. 完成实验后，撰写实验报告，总结实验过程和结果。

五、实验结果与分析1. 温度监测与报警功能正常，当温度超过设定值时，报警信号及时发出。

2. 物料计数准确无误，HMI界面显示清晰，响应迅速。

3. 电机启停控制稳定，无异常停机现象。

4. 气缸顺序动作控制准确，满足了实验任务的要求。

5. 在调试过程中发现的问题及解决方案：- 光电传感器灵敏度调整，确保物料计数的准确性。

- 优化气缸控制程序，避免执行器冲突和误动作。

（4）系统I/O点的分配
输入
输出
开始 1# 2# 3#
1#灯 2#灯 3#灯
00000 00001 00002 00003
01000 01001 01002
五、接线
PLC
COM
COM
COM
24v 0v
+24
COM
SB1
SB2
SB3
SB4
抢答器输入
L1
L2
L3
抢答器输出
六、系统软件设计
（1）梯形图编程
ORLD
LD TIM017
ANDNOT TIM018
ORLD
OUT
LD TIM003
ANDNOT TIM004
OUT
LD TIM008
ANDNOT TIM009
OUT
LD TIM013
ANDNOT TIM014
OUT
LD TIM018
ANDNOT TIM019
OUT
七、实验调试
按下SB1后，流水灯是否按照控制顺序依次点亮，循环。复位键按下，则从新循环。实验使用定时器控制实现装配流水线，并成功运行。
TIM 001 #0020
TIM 002 #0030
TIM 003 #0040
TIM 004 #0050
TIM 005 #0060
TIM 006 #0070
TIM 007 #0080
TIM 008 #0090
TIM 009 #0100
TIM 010 #0110
TIM 011 #0120
TIM 012 #0130
（6）按动停止按钮后，A、B、C3组喷头全部停止。
三、设计思路
（1）控制系统图

（整理）PLC实验报告.PLC实验报告第三章：实验任务书§3-1 基本实验实验⼀: 基本逻辑指令实验⼀、实验⽬的: 掌握可编程序控制器的操作⽅法,熟悉基本指令以及实验设备的使⽤⽅法。

⼆、实验设备 1.可编程控制器2.编程器或计算机编程软件（cx-p）3 .SAC-PC可编程序控制器教学实验设备三、实验任务: 按照下⾯给出的控制要求编写梯形图程序, 输⼊到可编程序控制器中运⾏,根据运⾏情况进⾏调试、修改程序,直到通过为⽌。

1.⾛廊灯两地控制I/O分配:0（01000）⾛廊灯声光显⽰区2.⾛廊灯三地控制I/O分配:0（01000）⾛廊灯声光显⽰区3.圆盘正反转控制1 电机反转旋转区反转端⼦4.⼩车直线⾏驶正反向⾃动往返控制实验⼆: 计时器指令实验实验⽬的: 熟悉计时器指令以及实验设备的使⽤⽅法。

实验设备: 略。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.通电延时控制输⼊ 0 ON OFF输出 0 ONOFF2.断电延时控制输⼊ 0 ONOFF输出 0 ONOFF3.通电断电延时控制输⼊0 ONOFF 输出0 ON OFF4.闪光报警控制输⼊0 ONOFF输出0 ONOFF 1秒2秒实验三: 计数器指令实验实验⽬的: 熟悉计数器指令。

实验任务: 按照下⾯给出的控制要求编写梯形图程序。

1.按钮计数控制按钮按下3次,信号灯亮;再按2次,灯灭。

2.⽤计数器构成计时器(有断电记忆功能)3.圆盘旋转计数、计时控制圆盘电机起动后, 旋转⼀周(对应光电开关产⽣8个计数脉冲)后,停1秒,然后再转⼀周……,以此规律重复, 直到按下停⽌按钮时为⽌。

4.测扫描频率⽤计数器、⾼速计时器测CPU每秒扫描程序次数。

⽤编程器监控⽅式,观察计数器每秒所记录下的程序扫描次数。

实验四: 微分指令、锁存器指令实验实验⽬的: 熟悉微分指令、锁存器指令。

实验任务:1.按钮操作叫响提⽰有按钮操作时,⽆论时间长短,蜂鸣器发出1秒声响。

PLC 实验报告《PLC 实验报告》一、实验目的本次 PLC 实验的主要目的是熟悉 PLC（可编程逻辑控制器）的基本工作原理和操作方法，通过实际编程和运行，掌握 PLC 在工业控制中的应用，提高对自动化控制技术的理解和实践能力。

二、实验设备1、 PLC 实验箱实验箱内包含 PLC 主机、输入输出模块、电源模块等。

2、编程软件使用了_____品牌的 PLC 编程软件，用于编写和调试 PLC 程序。

3、连接线缆用于连接 PLC 主机与计算机，实现程序的下载和上传。

4、实验对象实验中使用了_____作为被控对象，例如电机、灯光等。

三、实验原理PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。

它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。

PLC 的工作原理大致分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。

在输入采样阶段，PLC 依次读取输入端口的状态，并将其存储在输入映像寄存器中；在程序执行阶段，PLC 按照用户编写的程序，对输入映像寄存器和输出映像寄存器中的数据进行逻辑运算和算术运算，并将结果存储在输出映像寄存器中；在输出刷新阶段，PLC 将输出映像寄存器中的数据传送到输出端口，从而控制外部设备的运行。

四、实验内容1、基本指令实验熟悉 PLC 的基本指令，如常开触点、常闭触点、线圈、定时器、计数器等。

通过编写简单的程序，实现对灯光的开关控制、电机的正反转控制等。

2、顺序控制实验掌握 PLC 的顺序控制编程方法，使用顺序功能图（SFC）编写程序，实现对生产流水线的控制，例如物料的输送、加工、分拣等过程。

3、模拟量处理实验学习 PLC 对模拟量的采集和处理，通过模拟量输入模块采集外部传感器的信号，如温度、压力等，并在程序中进行数据转换和处理，实现对被控对象的精确控制。

plc实验报告实验一 PLC梯形图的设计与编程本次实验通过学习PLC梯形图的设计与编程，掌握PLC的基本工作原理、输入输出方式、梯形图设计及编程的方法，培养实际操作能力，从而强化对PLC工作的理解。

一、实验目的1.掌握PLC的基本工作原理和输入输出方式；2.掌握PLC梯形图的设计和编程方法；3.培养学生的实际操作能力，加强对PLC工作原理的理解。

二、实验内容1.实验设备及器材准备：PLC模块、继电器模块、交流电源、直流电源、导轨、连接线、编程器等。

2.实验步骤：(1)了解PLC基本构成、输入输出方式、梯形图设计方法等知识。

(2)搭建PLC系统，包括PLC模块和继电器模块。

(3)按照实验要求设计和编程PLC梯形图。

(4)将设计好的梯形图下载到PLC模块上，并进行调试测试。

(5)记录实验数据并写出实验报告。

三、实验要求1.按照实验要求完成PLC梯形图的设计和编程；2.掌握梯形图的设计和编程方法；3.掌握运用编程器对PLC模块进行编程的方法；4.理解PLC的基本工作原理和输入输出方式；5.完整、准确地记录实验中所得的数据。

四、实验步骤及记录1.实验设备安装将PLC基础模组和继电器模组安装在导轨上，并接好信号、电源等线路。

2.梯形图设计根据实验要求，利用PLC编程软件进行梯形图的设计，注意梯形图的合理性和正确性。

3.梯形图编程利用编程软件对梯形图进行编程，实现所需的逻辑功能，并将编程结果下载至PLC模块上。

4.实验测试观察实验设备的运行状态，检查控制电路是否正常工作，调试设备，记录测试数据。

五、实验结果经过实验测试，PLC模块能够按照预定的梯形图进行自动控制，实验数据表明控制电路工作稳定，符合预期设定的操作要求。

六、实验总结本次PLC实验通过实际操作掌握了PLC梯形图的设计和编程方法，理解了PLC的基本工作原理和输入输出方式。

通过实验，我们不仅加深了对PLC的理解，同时也锻炼了实际操作能力。

plc实训报告总结和心得体会（6篇）也许很多人对于PLC甚至于闻所未闻，实际上这的确是一项专业性很强的工作，为电子信息、电气控制应用技术培训用书或供机电工程技术人员参考。

所以在实训中肯定是能够有所收获的，那么PLC实训报告应该怎么写呢？这里有范文可以供无从下手的人借鉴参考一下。

plc实训报告总结1一个星期的plc实训结束了，在这短暂的一周实训时间里，经过老师同学的指导，我获益非浅，学习了不少关于自己专业方面的知识。

在此实习中充分了解plc操作程序，我们自己也会学着去做一点点，不能说反正遇到问题还是的找老师来解决，我们要学着自己独立完成，完成每一个实训项目，其次我们必须要通过实训与理论相结合，这样才能事半功倍。

我们组进行了任务的分工，这样，一下子问题就变得简单化了。

自己选择了画图，在老师的指导下，自己慢慢开始学会了如何用相应的软件去画图，感觉自己画的不错，就慢慢的熟练起来。

这次实训给予我们的时间是一个星期，有一个实训项目，老师给我们说明了一些问题的所在，但我们大家基本上是在一个星期里这个项目调试完成了。

通过这次的实训，让我受益匪浅。

首先，认识了团队合作的力量，要完成一个项目不是一个人的事情，当中我们有过分歧但最终达成共识，不管结果怎样，至少我们曾经在一起努力过，体验其中的过程才是真正的收获。

其次，通过这次的实践操作，我认识到了自己的不足，更感觉到了自己与别人的差距。

为了明年的毕业而做准备，从各方面充实自己，使自己适应这个社会。

本次实习主要任务是设计交通灯的功能，以及在遇见问题时的急停，通过理论与实践相结合，进一步加深我们的理论知识。

要想在短暂的实训时间内，尽可能能多的学一些东西，这就需要我们跟老师有很好的沟通，加深彼此的了解。

刚到实习教室，老师并不了解我们的工作和学习能力，不清楚我们会做哪些工作，所以跟老师进行沟通是很必要的。

通过沟通了解才能知道自己的不足，在短暂的实习过程中，让我深深的感觉到自己在实际运用中的专业知识的匮乏。

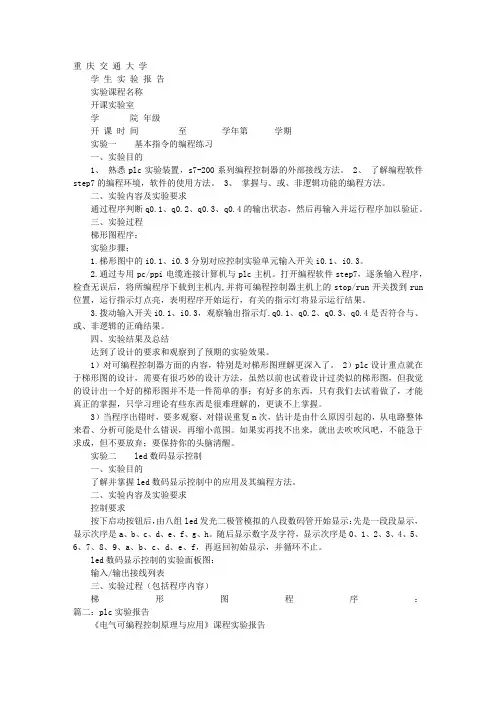

重庆交通大学学生实验报告实验课程名称开课实验室学院年级开课时间至学年第学期实验一基本指令的编程练习一、实验目的1、熟悉plc实验装置，s7-200系列编程控制器的外部接线方法。

2、了解编程软件step7的编程环境，软件的使用方法。

3、掌握与、或、非逻辑功能的编程方法。

二、实验内容及实验要求通过程序判断q0.1、q0.2、q0.3、q0.4的输出状态，然后再输入并运行程序加以验证。

三、实验过程梯形图程序：实验步骤；1.梯形图中的i0.1、i0.3分别对应控制实验单元输入开关i0.1、i0.3。

2.通过专用pc/ppi电缆连接计算机与plc主机。

打开编程软件step7，逐条输入程序，检查无误后，将所编程序下载到主机内,并将可编程控制器主机上的stop/run开关拨到run 位置，运行指示灯点亮，表明程序开始运行，有关的指示灯将显示运行结果。

3.拨动输入开关i0.1、i0.3，观察输出指示灯.q0.1、q0.2、q0.3、q0.4是否符合与、或、非逻辑的正确结果。

四、实验结果及总结达到了设计的要求和观察到了预期的实验效果。

1）对可编程控制器方面的内容，特别是对梯形图理解更深入了。

2）plc设计重点就在于梯形图的设计，需要有很巧妙的设计方法，虽然以前也试着设计过类似的梯形图，但我觉的设计出一个好的梯形图并不是一件简单的事；有好多的东西，只有我们去试着做了，才能真正的掌握，只学习理论有些东西是很难理解的，更谈不上掌握。

3）当程序出错时，要多观察、对错误重复n次，估计是由什么原因引起的，从电路整体来看、分析可能是什么错误，再缩小范围。

如果实再找不出来，就出去吹吹风吧，不能急于求成，但不要放弃；要保持你的头脑清醒。

实验二 led数码显示控制一、实验目的了解并掌握led数码显示控制中的应用及其编程方法。

二、实验内容及实验要求控制要求按下启动按钮后，由八组led发光二极管模拟的八段数码管开始显示：先是一段段显示，显示次序是a、b、c、d、e、f、g、h。

一、实验目的1. 熟悉可编程控制器（PLC）的基本结构、工作原理及编程方法。

2. 掌握PLC编程软件的使用，能够根据实际需求编写控制程序。

3. 理解PLC在实际工程中的应用，提高动手实践能力。

二、实验原理可编程控制器（PLC）是一种数字运算操作电子系统，用于工业控制领域。

它根据预设的程序对输入信号进行处理，并通过输出信号来控制执行器。

PLC具有可靠性高、抗干扰能力强、编程灵活等特点。

PLC主要由以下几部分组成：1. 输入/输出（I/O）模块：负责接收外部信号，并将信号转换为内部信号，同时将内部信号转换为外部信号。

2. CPU：是PLC的核心，负责处理输入信号，执行用户程序，并输出控制信号。

3. 存储器：用于存储用户程序、系统程序、输入/输出数据等。

4. 电源模块：为PLC提供稳定的工作电压。

三、实验内容1. 实验环境：PLC实验箱、编程软件、上位机等。

2. 实验步骤：（1）连接PLC实验箱，设置输入/输出端子；（2）打开编程软件，创建新的项目；（3）编写控制程序，包括梯形图、指令表等；（4）编译程序，下载到PLC；（5）观察PLC运行结果，验证程序是否正确。

四、实验步骤1. 连接PLC实验箱，设置输入/输出端子（1）将PLC实验箱的电源线、输入/输出线与上位机连接；（2）根据实验需求，将输入/输出端子与相应的外部设备连接。

2. 打开编程软件，创建新的项目（1）启动编程软件，选择合适的PLC型号；（2）创建新的项目，输入项目名称、版本等信息。

3. 编写控制程序（1）根据实验需求，编写梯形图或指令表程序；（2）设置输入/输出端子的地址，确保程序正确；（3）保存程序，进行编译。

4. 编译程序，下载到PLC（1）编译程序，检查是否有错误；（2）将编译后的程序下载到PLC。

5. 观察PLC运行结果，验证程序是否正确（1）操作输入设备，观察输出设备是否按预期工作；（2）根据实际需求，调整程序，直至达到预期效果。

PLC的原理及应用实验报告1. 引言PLC（可编程逻辑控制器）是一种用于自动化控制的计算机控制系统，广泛应用于工业生产线、建筑设备、交通信号灯等领域。

本实验报告旨在介绍PLC的原理及应用，并通过实验验证其在工业控制中的有效性。

2. PLC的原理•逻辑控制–在PLC中，逻辑控制是基本功能之一。

其通过将输入信号与逻辑门电路的连接来进行逻辑运算，实现对输出信号状态的控制。

常用的逻辑门包括与门、或门、非门等。

•时序控制–PLC可实现时序控制功能，通过设定各个输入和输出信号的时间延迟实现先后顺序的控制。

时序控制可用于控制机器的启动、停止以及各种复杂的动作序列。

•数据通信–PLC可以通过通信接口与其他设备进行数据传输。

借助数据通信功能，PLC可以远程监控设备状态、接收命令并实时调整控制策略。

3. PLC的应用PLC在工业控制中有着广泛的应用。

下面列举了几个常见的应用场景：•自动化生产线控制–PLC在自动化生产线中可以实现对机器的启动、停止、速度控制等。

通过编程设定PLC可以提高生产线的生产效率，提升产品质量水平。

•建筑设备控制–在建筑设备中，PLC常用于电梯、空调等设备的控制。

通过PLC可以实现设备的自动运行、安全监测、节能等功能。

•交通信号灯控制–交通信号灯中的信号控制一般由PLC负责。

PLC可以根据交通流量和道路情况自动调整信号灯的切换，提高交通流动性和安全性。

•水处理控制–在水处理系统中，PLC常用于控制和监测水位、流量、压力等参数。

通过PLC可以自动调整水处理设备的运行状态，提高水质和处理效率。

4. 实验过程4.1 实验目的本实验旨在通过一个简单的PLC控制示例，演示PLC的基本原理和应用。

4.2 实验器材•Siemens S7-1200 PLC•按钮开关•电机4.3 实验步骤1.连接PLC和电机，并将按钮开关连接到PLC的输入端口。

2.在PLC编程软件中创建一个新项目，设置适当的硬件配置，并进行相关配置。

plc 实验报告PLC 实验报告引言：PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的计算机控制系统。

它通过编程来实现对机械设备、生产线和工业过程的自动化控制，提高生产效率和质量。

本篇文章将探讨PLC实验的目的、过程和结果，并对其在工业应用中的重要性进行讨论。

实验目的：PLC实验的目的是让学生深入了解PLC的基本原理和操作，并通过实际操作来掌握PLC的编程和调试技巧。

通过这样的实验，学生可以提高对PLC工作原理的理解，为将来在工业自动化领域的应用打下基础。

实验过程：实验开始时，我们首先学习了PLC的基本组成和工作原理。

PLC由中央处理器、输入模块、输出模块和编程设备组成。

中央处理器负责接收输入信号、执行程序指令，并控制输出模块的操作。

输入模块用于接收外部信号，如传感器信号，输出模块用于控制外部设备的操作，如电机启停。

编程设备则用于编写和调试PLC的程序。

接下来，我们进行了一系列实验，包括PLC的基本连接、输入输出信号的设置和编程。

我们使用了一台模拟生产线设备，通过PLC对其进行控制。

在实验过程中，我们学习了如何设置输入信号，如开关信号和传感器信号，并将其与输出信号相连接。

我们还学习了如何编写PLC的程序，包括逻辑控制语句和定时器/计数器的应用。

通过这些实验，我们逐渐熟悉了PLC的操作和编程方法。

实验结果：在实验过程中，我们成功地将PLC与模拟生产线设备连接，并通过编程实现了对其的自动控制。

我们设置了输入信号，如启动按钮和传感器信号，并将其与输出信号相连接，如电机启停和灯光控制。

通过编写逻辑控制语句，我们实现了对生产线的自动化控制，如启动、停止和故障检测。

我们还运用定时器和计数器来控制运行时间和生产数量。

实验结果表明，PLC可以有效地控制生产线的运行，提高生产效率和减少人力成本。

PLC在工业应用中的重要性：PLC在工业应用中具有重要的作用。

首先，PLC可以实现对生产过程的自动化控制，提高生产效率和质量。

plc实验报告PLC实验报告实验目的：1. 了解PLC（可编程逻辑控制器）的基本功能和工作原理。

2. 掌握PLC的编程方法和调试技巧。

3. 理解PLC在自动控制系统中的应用。

实验设备：1. PLC控制器2. 输入模块3. 输出模块4. 电源模块5. 电机控制装置6. 传感器和执行器实验原理：PLC是一种专门用于工业控制系统的计算机。

它具有可编程的、可扩展的功能，可接受输入信号，对其进行逻辑判断和处理，并输出控制信号。

PLC由三个基本部分组成：输入模块、中央处理器和输出模块。

输入模块负责接受外部传感器的信号，将其转化为PLC可读取的数字信号。

中央处理器负责执行用于控制逻辑的程序，根据输入信号进行逻辑判断，并根据判断结果输出控制信号。

输出模块将这些控制信号转化为能够驱动执行器的信号。

实验步骤：1. 将实验设备连接好，并接通电源。

2. 打开PLC编程软件，在工程中创建新的程序。

3. 编写PLC程序，实现所需的控制逻辑。

4. 通过软件将PLC程序下载到PLC控制器中。

5. 调试程序，观察输入和输出信号，并对控制逻辑进行调整。

实验结果：经过程序调试和测试，PLC成功实现了所需的控制逻辑，并能够根据输入信号的变化输出相应的控制信号。

实验结果符合预期。

实验结论：PLC作为一种专门用于工业控制系统的控制器，在自动化控制领域有着广泛的应用。

通过本实验，我们了解了PLC的基本工作原理和编程方法，并能够灵活运用PLC实现各种控制逻辑。

掌握PLC的使用对于工程技术人员来说非常重要，它可以提高自动化控制系统的效率和可靠性，节约人力和资源成本。

(此文档为word格式，下载后您可任意编辑修改！)PLC实验报告目录PLC软件实验环境介绍实验一……………………………………喷泉的模拟控制实验二………………………………舞台灯光的模拟控制实验三…………………………………交通灯的模拟控制实验四……………………………装配流水线的模拟控制实验五………………………………抢答器的模拟控制实验六…………………………MCGS对喷泉的模拟监控实验小结PLC软硬件介绍一、实验目的通过介绍欧姆龙公司生产的PLC产品的软件和硬件的相关知识，使学生掌握编程软件的使用，硬件的组成及工作原理，为后续实验作好准备。

二、实验内容硬件部分主要了解QSPLC-1A实验箱基本配置及其结构、基本工作原理，掌握输入输出接口及各种指示灯的连接方法。

软件部分主要学会使用CX-Programmer软件的安装、程序输入、编辑。

在线工作、下载与上传、参数设置、运行调试等功能。

1．硬件说明：（1）必须在试验箱未接电未连主机时接线。

不允许带电插拔。

（2）在试验箱和主机均关电时连接通讯电缆。

（3）各个输入口：最左边孔COMV（4）各个输出口：COM连在一起V（5）试验模块：+24V公共的+24V，COM+24V（6）按钮会弹起：COM+24V（7）开关只能为“高”（ON）为“低”（OFF）。

也要：COMV。

（8）如连线错误，修改连线时。

必须在主机关电，试验箱关电后进行。

2．软件设计步骤：PLC程序设计遵循以下6步：（1）确定被控系统必须完成的动作以及动作顺序。

（2）分配输入输出设备，并将PLC的输入和输出与之对应进行设计。

（3）设计PLC程序，画出梯形图。

（4）用计算机对PLC梯形图直接编程。

（5）对程序进行（模拟和现场）调试。

（6）保存已经完成的程序，形成文本实验一喷泉的模拟控制一、实验目的用PLC构成喷泉控制系统二、实验内容1．控制要求确定被控系统必须完成的动作以及动作顺序。

隔灯闪烁：L1亮0.5秒后灭，接着L2亮0.5秒后灭，接着L3亮0.5秒后灭，接着L4亮0.5秒后灭，接着L5、L9亮0.5秒后灭，接着L6、L10亮0.5秒后灭，接着L7、L11亮0.5秒后灭，接着L8、L12亮0.5秒后灭，L1亮0.5秒后灭，如此循环下去。

plc实验报告总结一、引言PLC（Programmable Logic Controller）是一种可编程逻辑控制器，其在现代自动化控制系统中扮演着重要的角色。

本文将总结我在PLC 实验中所获得的经验和心得，探讨PLC在工业应用中的重要性以及其对自动化控制系统的影响。

二、PLC实验的目的与意义PLC实验旨在帮助我们了解和掌握PLC的基本原理、工作方式以及编程技巧。

通过实际操控PLC，我们能够更好地理解其在工业自动化领域的应用。

PLC实验的重要性在于它能够培养我们的实践能力和创新意识，同时提升我们的问题解决能力和团队合作精神。

三、PLC实验中遇到的困难与解决办法1. 缺乏编程经验在开始PLC实验之前，我对编程并不了解。

刚开始接触PLC编程时，我遇到了许多困难，例如语法错误、逻辑错误等。

然而，通过向老师和同学请教，我逐渐掌握了PLC编程的基本技巧，并能够独立解决一些简单的问题。

2. 故障排除在实验过程中，我发现有时PLC无法按照预期工作。

这时候我需要查找可能的故障原因，并采取相应的措施进行修复。

通过对PLC的仔细观察和分析，我能够迅速定位到故障的根源，并采取相应的措施进行修复，从而恢复PLC的正常运行。

四、PLC在工业应用中的重要性PLC在工业自动化控制系统中扮演着重要的角色。

它能够通过可编程的方式对生产线进行控制和监控，提高生产效率和质量。

PLC的优势在于其可编程性和灵活性。

通过简单的编程，我们可以实现复杂的逻辑控制和数据处理，从而实现自动化生产。

除此之外，PLC具有抗干扰能力强、稳定可靠的特点。

在工业生产环境中，存在着各种干扰因素，如电磁干扰、温度变化等。

PLC能够通过其良好的抗干扰能力保证系统的稳定运行。

另外，PLC还具有灵活性和可扩展性。

它可以根据用户需求和生产环境变化进行灵活的配置和扩展。

无需更换硬件设备，只需进行编程调整即可满足不同的生产要求。

五、结论通过本次PLC实验，我深刻理解了PLC在工业自动化控制系统中的重要性和优势。
