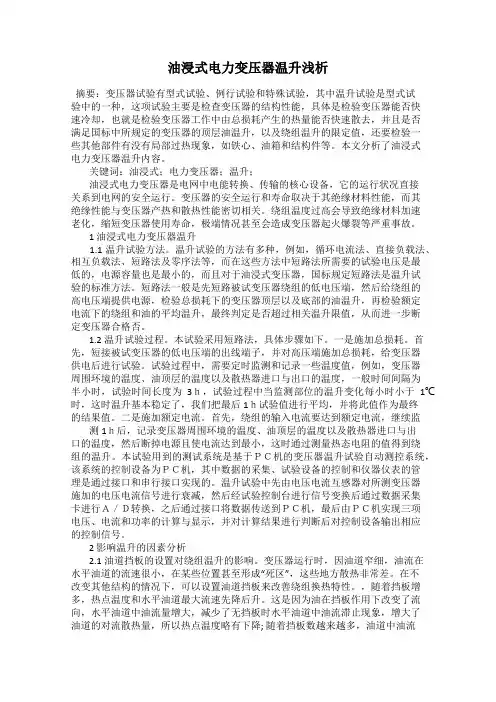

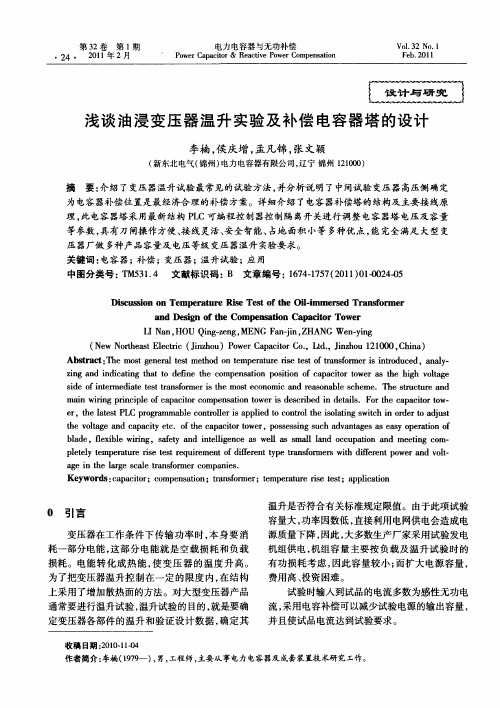

油浸式电力变压器温升浅析摘要：变压器试验有型式试验、例行试验和特殊试验，其中温升试验是型式试验中的一种，这项试验主要是检查变压器的结构性能，具体是检验变压器能否快速冷却，也就是检验变压器工作中由总损耗产生的热量能否快速散去，并且是否满足国标中所规定的变压器的顶层油温升，以及绕组温升的限定值，还要检验一些其他部件有没有局部过热现象，如铁心、油箱和结构件等。

本文分析了油浸式电力变压器温升内容。

关键词：油浸式；电力变压器；温升；油浸式电力变压器是电网中电能转换、传输的核心设备，它的运行状况直接关系到电网的安全运行。

变压器的安全运行和寿命取决于其绝缘材料性能，而其绝缘性能与变压器产热和散热性能密切相关。

绕组温度过高会导致绝缘材料加速老化，缩短变压器使用寿命，极端情况甚至会造成变压器起火爆裂等严重事故。

1 油浸式电力变压器温升1.1 温升试验方法。

温升试验的方法有多种，例如，循环电流法、直接负载法、相互负载法、短路法及零序法等，而在这些方法中短路法所需要的试验电压是最低的，电源容量也是最小的，而且对于油浸式变压器，国标规定短路法是温升试验的标准方法。

短路法一般是先短路被试变压器绕组的低电压端，然后给绕组的高电压端提供电源，检验总损耗下的变压器顶层以及底部的油温升，再检验额定电流下的绕组和油的平均温升，最终判定是否超过相关温升限值，从而进一步断定变压器合格否。

1.2 温升试验过程。

本试验采用短路法，具体步骤如下。

一是施加总损耗。

首先，短接被试变压器的低电压端的出线端子，并对高压端施加总损耗，给变压器供电后进行试验。

试验过程中，需要定时监测和记录一些温度值，例如，变压器周围环境的温度、油顶层的温度以及散热器进口与出口的温度，一般时间间隔为半小时，试验时间长度为3ｈ，试验过程中当监测部位的温升变化每小时小于1℃时，这时温升基本稳定了，我们把最后1ｈ试验值进行平均，并将此值作为最终的结果值。

二是施加额定电流。

首先，绕组的输入电流要达到额定电流，继续监测1ｈ后，记录变压器周围环境的温度、油顶层的温度以及散热器进口与出口的温度，然后断掉电源且使电流达到最小，这时通过测量热态电阻的值得到绕组的温升。

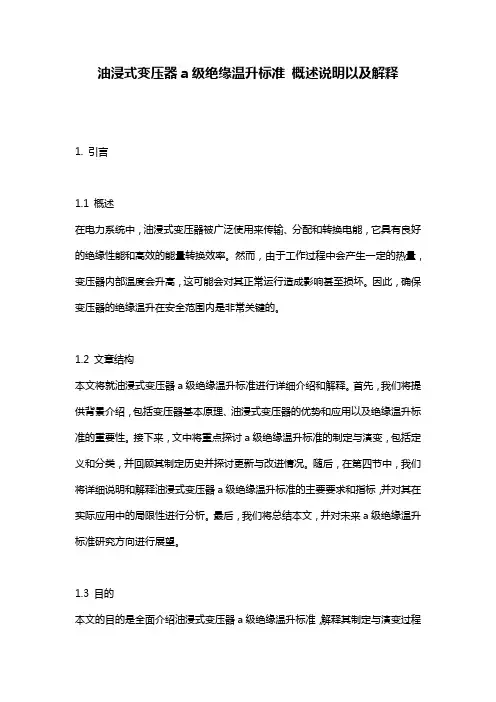

油浸式变压器a级绝缘温升标准概述说明以及解释1. 引言1.1 概述在电力系统中，油浸式变压器被广泛使用来传输、分配和转换电能，它具有良好的绝缘性能和高效的能量转换效率。

然而，由于工作过程中会产生一定的热量，变压器内部温度会升高，这可能会对其正常运行造成影响甚至损坏。

因此，确保变压器的绝缘温升在安全范围内是非常关键的。

1.2 文章结构本文将就油浸式变压器a级绝缘温升标准进行详细介绍和解释。

首先，我们将提供背景介绍，包括变压器基本原理、油浸式变压器的优势和应用以及绝缘温升标准的重要性。

接下来，文中将重点探讨a级绝缘温升标准的制定与演变，包括定义和分类，并回顾其制定历史并探讨更新与改进情况。

随后，在第四节中，我们将详细说明和解释油浸式变压器a级绝缘温升标准的主要要求和指标，并对其在实际应用中的局限性进行分析。

最后，我们将总结本文，并对未来a级绝缘温升标准研究方向进行展望。

1.3 目的本文的目的是全面介绍油浸式变压器a级绝缘温升标准，解释其制定与演变过程以及说明和分析在实际应用中可能存在的问题。

通过本文的阐述，读者将能够深入了解a级绝缘温升标准的重要性，并了解如何提高其符合性。

同时，本文也为今后关于a级绝缘温升标准的研究提供了展望和参考。

2. 背景介绍2.1 变压器基本原理变压器是一种电气设备，用于变换交流电的电压和电流。

它基于电磁感应的原理工作，由主要包括一个铁芯和绕组两部分组成。

通过将输入绕组连接到交流电源，变压器可以将高电压低电流的输入信号转化为低电压高电流的输出信号（降压变压器）或者反之（升压变压器）。

这种通过互感作用实现能量转移的装置在各个领域广泛应用。

2.2 油浸式变压器的优势和应用油浸式变压器是一种常见的变压器类型，其绕组和铁芯都被油浸泡以提供冷却和绝缘保护。

与干式变压器相比，油浸式变压器具有以下优点：- 有效冷却：油能够快速传导热量，使得油浸式变压器能够更好地散热。

- 良好的绝缘性能：油具有良好的绝缘特性，在高温下也能提供可靠的保护。

油浸式电力变压器技术参数和要求GB/T 6451--20081范围本标准规定了额定容量为30 kV A及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试项目及标志、起吊、安装、运输和贮存。

本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kV A及以上、额定频率为50 Hz 的油浸式电力变压器．2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 1094.1 电力变压器第1部分：总则(GB 1094.1--1996，eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2部分：温升(GB 1094.2--1996，eqv IEC 60076-2,1993)GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5部分：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986)GB/T 15164油浸式电力变压器负载导则(GB/T 15164--1994，idt IEC 60354:1991)JB/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准．4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接范围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1～表3的规定。

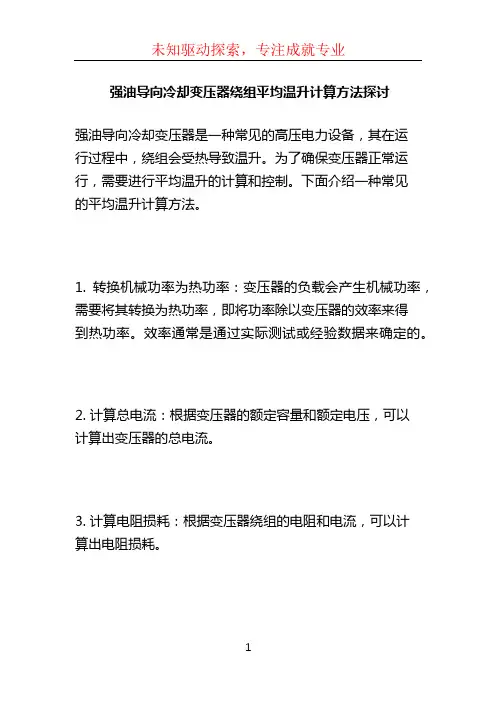

强油导向冷却变压器绕组平均温升计算方法探讨
强油导向冷却变压器是一种常见的高压电力设备，其在运
行过程中，绕组会受热导致温升。

为了确保变压器正常运行，需要进行平均温升的计算和控制。

下面介绍一种常见
的平均温升计算方法。

1. 转换机械功率为热功率：变压器的负载会产生机械功率，需要将其转换为热功率，即将功率除以变压器的效率来得
到热功率。

效率通常是通过实际测试或经验数据来确定的。

2. 计算总电流：根据变压器的额定容量和额定电压，可以
计算出变压器的总电流。

3. 计算电阻损耗：根据变压器绕组的电阻和电流，可以计
算出电阻损耗。

4. 计算铁心损耗：铁心损耗主要是由于磁感应强度的变化引起的涡流和磁滞损耗。

铁心损耗通常通过实验和经验公式来确定。

5. 计算总损耗：将电阻损耗和铁心损耗相加，得到变压器的总损耗。

6. 计算平均温升：根据变压器的热容和总损耗，可以计算出变压器的平均温升。

热容通常是通过实验测定或经验公式来确定的。

需要注意的是，以上计算方法是一种简化的方法，可以作为初步估算。

在实际应用中，还需要考虑更多的因素，例如变压器的冷却方式、环境温度的变化等。

因此，在实际计算中，还需要根据具体情况进行合理的修正和调整。

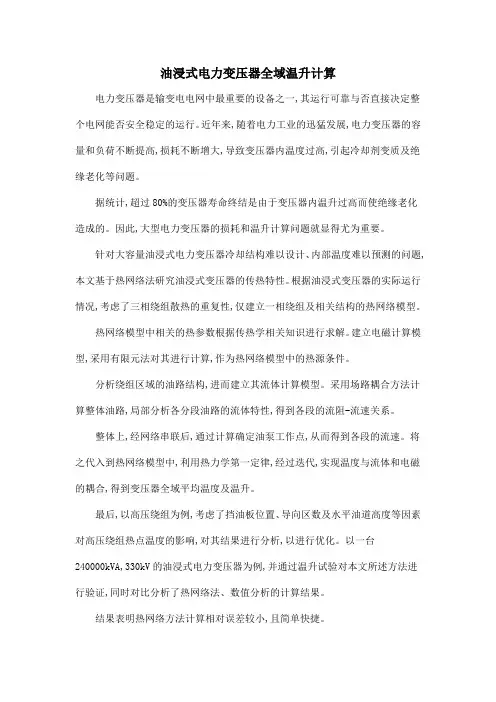

油浸式电力变压器全域温升计算
电力变压器是输变电电网中最重要的设备之一,其运行可靠与否直接决定整个电网能否安全稳定的运行。

近年来,随着电力工业的迅猛发展,电力变压器的容量和负荷不断提高,损耗不断增大,导致变压器内温度过高,引起冷却剂变质及绝缘老化等问题。

据统计,超过80%的变压器寿命终结是由于变压器内温升过高而使绝缘老化造成的。

因此,大型电力变压器的损耗和温升计算问题就显得尤为重要。

针对大容量油浸式电力变压器冷却结构难以设计、内部温度难以预测的问题,本文基于热网络法研究油浸式变压器的传热特性。

根据油浸式变压器的实际运行情况,考虑了三相绕组散热的重复性,仅建立一相绕组及相关结构的热网络模型。

热网络模型中相关的热参数根据传热学相关知识进行求解。

建立电磁计算模型,采用有限元法对其进行计算,作为热网络模型中的热源条件。

分析绕组区域的油路结构,进而建立其流体计算模型。

采用场路耦合方法计算整体油路,局部分析各分段油路的流体特性,得到各段的流阻-流速关系。

整体上,经网络串联后,通过计算确定油泵工作点,从而得到各段的流速。

将之代入到热网络模型中,利用热力学第一定律,经过迭代,实现温度与流体和电磁的耦合,得到变压器全域平均温度及温升。

最后,以高压绕组为例,考虑了挡油板位置、导向区数及水平油道高度等因素对高压绕组热点温度的影响,对其结果进行分析,以进行优化。

以一台
240000kVA,330kV的油浸式电力变压器为例,并通过温升试验对本文所述方法进行验证,同时对比分析了热网络法、数值分析的计算结果。

结果表明热网络方法计算相对误差较小,且简单快捷。

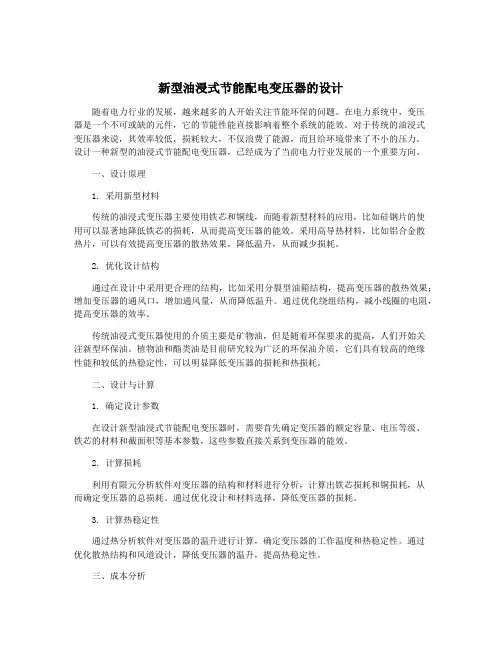

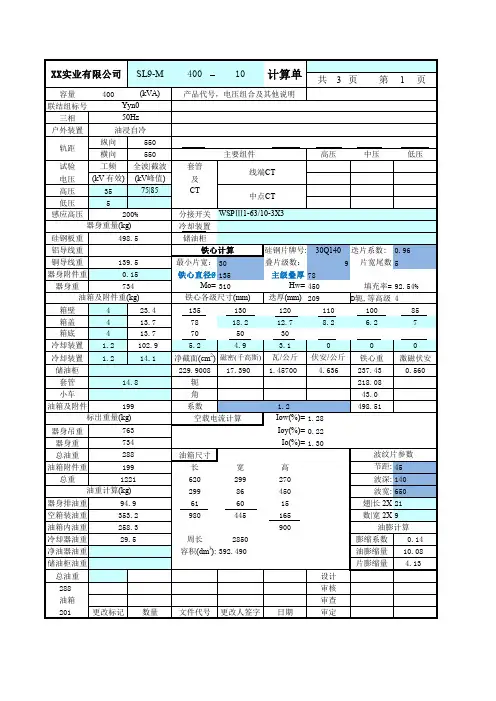

新型油浸式节能配电变压器的设计随着电力行业的发展，越来越多的人开始关注节能环保的问题。
