高二物理周练(10)欧姆表原理

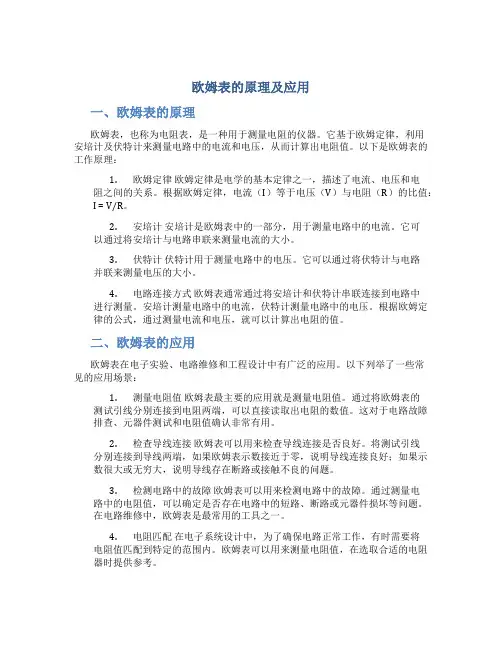

欧姆表的原理及应用一、欧姆表的原理欧姆表，也称为电阻表，是一种用于测量电阻的仪器。

它基于欧姆定律，利用安培计及伏特计来测量电路中的电流和电压，从而计算出电阻值。

以下是欧姆表的工作原理：1.欧姆定律欧姆定律是电学的基本定律之一，描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）等于电压（V）与电阻（R）的比值：I = V/R。

2.安培计安培计是欧姆表中的一部分，用于测量电路中的电流。

它可以通过将安培计与电路串联来测量电流的大小。

3.伏特计伏特计用于测量电路中的电压。

它可以通过将伏特计与电路并联来测量电压的大小。

4.电路连接方式欧姆表通常通过将安培计和伏特计串联连接到电路中进行测量。

安培计测量电路中的电流，伏特计测量电路中的电压。

根据欧姆定律的公式，通过测量电流和电压，就可以计算出电阻的值。

二、欧姆表的应用欧姆表在电子实验、电路维修和工程设计中有广泛的应用。

以下列举了一些常见的应用场景：1.测量电阻值欧姆表最主要的应用就是测量电阻值。

通过将欧姆表的测试引线分别连接到电阻两端，可以直接读取出电阻的数值。

这对于电路故障排查、元器件测试和电阻值确认非常有用。

2.检查导线连接欧姆表可以用来检查导线连接是否良好。

将测试引线分别连接到导线两端，如果欧姆表示数接近于零，说明导线连接良好；如果示数很大或无穷大，说明导线存在断路或接触不良的问题。

3.检测电路中的故障欧姆表可以用来检测电路中的故障。

通过测量电路中的电阻值，可以确定是否存在电路中的短路、断路或元器件损坏等问题。

在电路维修中，欧姆表是最常用的工具之一。

4.电阻匹配在电子系统设计中，为了确保电路正常工作，有时需要将电阻值匹配到特定的范围内。

欧姆表可以用来测量电阻值，在选取合适的电阻器时提供参考。

5.安全检测欧姆表还可以用来进行电路的安全检测。

通过测量电路的电阻值，可以判断电路中是否存在电流泄漏、接地问题或其他电气安全隐患。

三、使用欧姆表的注意事项在使用欧姆表时需要注意以下事项：1.断电检查在测量电路参数之前，一定要先断开电源，确保电路处于断电状态。

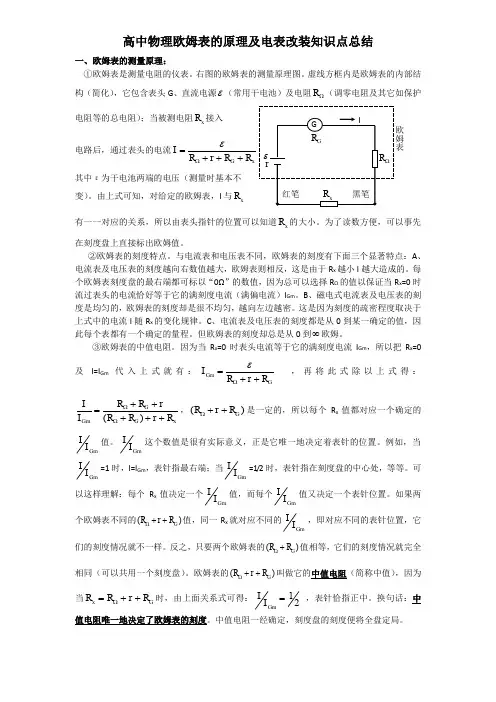

高中物理欧姆表的原理及电表改装知识点总结一、欧姆表的测量原理：①欧姆表是测量电阻的仪表。

右图的欧姆表的测量原理图。

虚线方框内是欧姆表的内部结构（简化），它包含表头G 、直流电源ε（常用干电池）及电阻ΩR （调零电阻及其它如保护电阻等的总电阻）；当被测电阻x R 接入 电路后，通过表头的电流x G R R r R I +++=Ωε其中ε为干电池两端的电压（测量时基本不 变）。

由上式可知，对给定的欧姆表，I 与x R有一一对应的关系，所以由表头指针的位置可以知道x R 的大小。

为了读数方便，可以事先在刻度盘上直接标出欧姆值。

②欧姆表的刻度特点。

与电流表和电压表不同，欧姆表的刻度有下面三个显著特点：A 、电流表及电压表的刻度越向右数值越大，欧姆表则相反，这是由于R x 越小I 越大造成的。

每个欧姆表刻度盘的最右端都可标以“0Ω”的数值，因为总可以选择R Ω的值以保证当R x =0时流过表头的电流恰好等于它的满刻度电流（满偏电流）I Gm 。

B 、磁电式电流表及电压表的刻度是均匀的，欧姆表的刻度却是很不均匀，越向左边越密。

这是因为刻度的疏密程度取决于上式中的电流I 随R x 的变化规律。

C 、电流表及电压表的刻度都是从0到某一确定的值，因此每个表都有一个确定的量程。

但欧姆表的刻度却总是从0到∞欧姆。

③欧姆表的中值电阻。

因为当R x =0时表头电流等于它的满刻度电流I Gm ，所以把R x =0及I=I Gm 代入上式就有：GGm R r R I ++=Ωε，再将此式除以上式得：xG G GmR r R R rR R I I +++++=ΩΩ)(，)(G R r R ++Ω是一定的，所以每个R x 值都对应一个确定的Gm I I 值。

GmI I这个数值是很有实际意义，正是它唯一地决定着表针的位置。

例如，当GmI I=1时，I=I Gm ，表针指最右端；当GmI I=1/2时，表针指在刻度盘的中心处，等等。

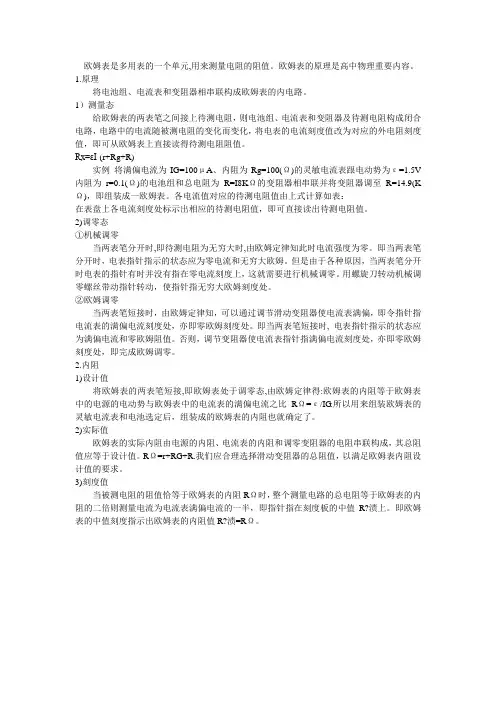

欧姆表是多用表的一个单元,用来测量电阻的阻值。

欧姆表的原理是高中物理重要内容。

1.原理将电池组、电流表和变阻器相串联构成欧姆表的内电路。

1）测量态给欧姆表的两表笔之间接上待测电阻，则电池组、电流表和变阻器及待测电阻构成闭合电路，电路中的电流随被测电阻的变化而变化，将电表的电流刻度值改为对应的外电阻刻度值，即可从欧姆表上直接读得待测电阻阻值。

Rx=εI-(r+Rg+R)实例将满偏电流为IG=100μA、内阻为Rg=100(Ω)的灵敏电流表跟电动势为ε=1.5V 内阻为r=0.1(Ω)的电池组和总电阻为R=I8KΩ的变阻器相串联并将变阻器调至R=14.9(K Ω)，即组装成一欧姆表。

各电流值对应的待测电阻值由上式计算如表：在表盘上各电流刻度处标示出相应的待测电阻值，即可直接读出待测电阻值。

2)调零态①机械调零当两表笔分开时,即待测电阻为无穷大时,由欧姆定律知此时电流强度为零。

即当两表笔分开时，电表指针指示的状态应为零电流和无穷大欧姆。

但是由于各种原因，当两表笔分开时电表的指针有时并没有指在零电流刻度上，这就需要进行机械调零。

用螺旋刀转动机械调零螺丝带动指针转动，使指针指无穷大欧姆刻度处。

②欧姆调零当两表笔短接时，由欧姆定律知，可以通过调节滑动变阻器使电流表满偏，即令指针指电流表的满偏电流刻度处，亦即零欧姆刻度处。

即当两表笔短接时, 电表指针指示的状态应为满偏电流和零欧姆阻值。

否则，调节变阻器使电流表指针指满偏电流刻度处，亦即零欧姆刻度处，即完成欧姆调零。

2.内阻1)设计值将欧姆表的两表笔短接,即欧姆表处于调零态,由欧姆定律得:欧姆表的内阻等于欧姆表中的电源的电动势与欧姆表中的电流表的满偏电流之比RΩ=ε/IG.所以用来组装欧姆表的灵敏电流表和电池选定后，组装成的欧姆表的内阻也就确定了。

2)实际值欧姆表的实际内阻由电源的内阻、电流表的内阻和调零变阻器的电阻串联构成，其总阻值应等于设计值。

RΩ=r+RG+R.我们应合理选择滑动变阻器的总阻值，以满足欧姆表内阻设计值的要求。

补充课程欧姆表测量原理及应用1.欧姆表的测量原理欧姆表是测量电阻的仪表，图1为欧姆表的测量原理图．G是内阻为Rg，满刻度电流为Ig的电流表，R是可变电阻，也叫调零电阻；电池为一节干电池，电动势为E，内阻是r，红表笔（插入“+”插孔）与电池负极相连；黑表笔（插入“-”插孔）与电池正极相连．当被测电阻Rxr跟Rg、R相比很小，可以忽略不计。

由（1）式可知：对给定的欧姆表I与Rx有一一对应关系．所以由表头指针位置可知Rx的大小．为读数方便，在刻度盘中直接标出欧姆值．2.欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这个值实际意义是唯一决定表针的位置．当I/Ig=1时，表针指最右端，I/Ig=1/2时，表针指刻度盘中心处，等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一个表针的位置，如果两个欧姆表有不同的（R+Rg）的值，同一个Rx就对应不同的I/Ig，即对应不同的表针的位置．它们的刻度情况就不一样，反之；只有两个欧姆表的（R+Rx）的值相等．它们的刻度就完全相同．（可共用一个刻度盘）、欧姆表的（R+Rg）叫它的中值电阻，也就是中值电阻唯一决定了欧姆表的刻度盘．中值电阻一经确定，刻度盘的刻度全盘定局．当Rx的值分别为R中的2倍、3倍、4倍……时，电流表中的电流I分别为满度电流Ix的1／3、1／4、1／5……即电表指针的偏转角度为满刻度时的1／3、1／4、1／5……当Rx的值分别为R中的1／2、1／3、1／4时，电表指针的偏转角度分别为满偏时的2／3、3／4、4／5……所以，欧姆表的表盘的刻度是不均匀的．3.欧姆表的刻度特点由（1）式可知，与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端．（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系．所以表盘刻度不均匀．（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程．而欧姆表的刻度总是从0→∞Ω．这是否说明所有欧姆表都有相同的刻度？是否欧姆表不存在量程的问题．不是的．下面对这两个问题分别进行分析．4.欧姆表的测量范围虽然任何欧姆表的测量范围都是从0→∞Ω，但越向左刻度越密．当Rx在200Ω以上时，读数已很困难，当Rx为1000Ω时．已无法读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换挡）．为了使欧姆表各挡共用一个标尺，一般都以R×1中值电阻为标准，成10倍扩大．例如R× 1挡中值电阻R中=10Ω，R×10挡为100Ω，R×100Ω挡为1000Ω等，依次类推，扩大欧姆表的量程就是扩大欧姆表的总内阻，实际是通过欧姆表的另一附加电路来实现5.欧姆表的示值误差对分度均匀的电流表和电压表．示值越大则相对误差越小，对欧姆表的总内阻等于标尺的中值电阻R 中时，用微分法可导出△R/R=（△x/L）[（R中-R）2/（R中×R）+4].（2）（2）式中字母表示意义如图2所示。

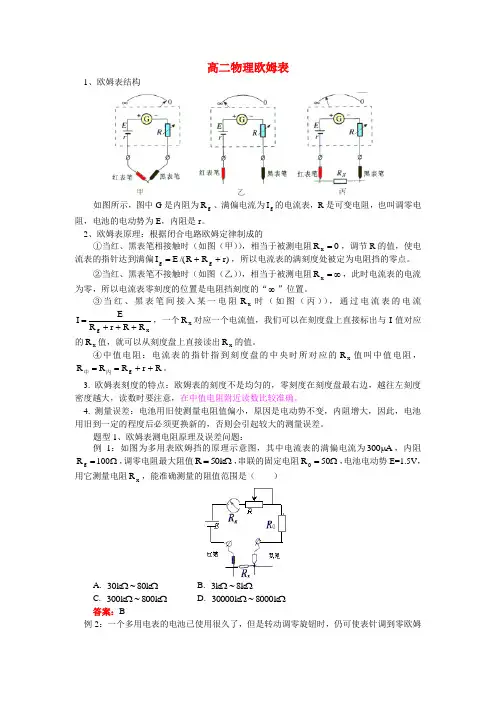

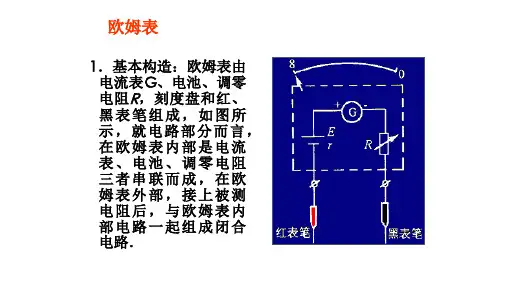

高二物理欧姆表1、欧姆表结构如图所示，图中G 是内阻为g R 、满偏电流为g I 的电流表，R 是可变电阻，也叫调零电阻，电池的电动势为E ，内阻是r 。

2、欧姆表原理：根据闭合电路欧姆定律制成的①当红、黑表笔相接触时（如图（甲）），相当于被测电阻0R x =，调节R 的值，使电流表的指针达到满偏)r R R /(E I g g ++=，所以电流表的满刻度处被定为电阻挡的零点。

②当红、黑表笔不接触时（如图（乙）），相当于被测电阻∞=x R ，此时电流表的电流为零，所以电流表零刻度的位置是电阻挡刻度的“∞”位置。

③当红、黑表笔间接入某一电阻x R 时（如图（丙）），通过电流表的电流xg R R r R E I +++=，一个x R 对应一个电流值，我们可以在刻度盘上直接标出与I 值对应的x R 值，就可以从刻度盘上直接读出x R 的值。

④中值电阻：电流表的指针指到刻度盘的中央时所对应的x R 值叫中值电阻，R r R R R g ++==内中。

3. 欧姆表刻度的特点：欧姆表的刻度不是均匀的，零刻度在刻度盘最右边，越往左刻度密度越大，读数时要注意，在中值电阻附近读数比较准确。

4. 测量误差：电池用旧使测量电阻值偏小，原因是电动势不变，内阻增大，因此，电池用旧到一定的程度后必须更换新的，否则会引起较大的测量误差。

题型1、欧姆表测电阻原理及误差问题：例1：如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为A 300μ，内阻Ω=100R g ，调零电阻最大阻值Ω=k 50R ，串联的固定电阻Ω=50R 0，电池电动势E=1.5V ，用它测量电阻x R ，能准确测量的阻值范围是（ ）A. ΩΩk 80~k 30B. ΩΩk 8~k 3C. ΩΩk 800~k 300D. ΩΩk 8000~k 30000答案：B例2：一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调到零欧姆刻度，这时测量出的电阻值测R 与所测电阻的真实值真R 相比较，下列说法中正确的是A. 真测R R =B. 真测R R >C. 真测R R <D. 无法判断答案：B5. 使用方法①首先是机械调零，通过调节定位螺丝，使指针指在电流表零刻度线处。

欧姆表的原理及应用摘要〕欧姆表是中学物理教学中常用的仪表，欧姆表原理及其使用方法是高中物理教学的难点，在近几年高考试题中频频出现，学生对多量程欧姆表的构造、原理及其使用方法等存在很多疑惑，本文就欧姆表使用过程中常见的几个问题进行分析。

〔关键词〕欧姆表原理应用1 欧姆表的刻度不均匀，且随电阻R 增大刻度变密如图1 是欧姆表的原理图，当两表笔短接时，电流表上的电流为：Ig= ER+Rg+r = E R0 ，R0 对应欧姆表盘的刻度Rx=0。

当两表笔间接被测电阻Rx 时, 电流表上的电流为Ix= E R0+Rx 不难看出，I 电流随电阻Rx 的增大而减小。

当两表笔断开时，I=0 对应欧姆表上的刻度，RX→∞，可见, 欧姆表刻度与电流表刻度方向相反。

2 欧姆表的指针指向刻度盘的正中央时被测电阻的阻值等于欧姆表的内阻R0，当欧姆表的两表笔短接时，当两表笔短接时，Ig= E R0 ；欧姆表的指针指向刻度盘的中央时，即：12 IX= E R0+Rx ，则：接入两表笔间电阻 Rx=R0 即：欧姆表的指针指向刻度盘的中央时，被测电阻的阻值Rx 等于欧姆表的内阻 R0。

通常用此原理测欧姆表的内阻。

3 为什么多用电表欧姆挡不能与其他电源形成回路欧姆表测电阻是利用闭和电路欧姆定律的原理测量的。

当两表笔与待测电阻连接时，欧姆表内的电源、电流表、表内电阻与待测电阻组成闭合回路。

待测电阻越大，电流越小；待测电阻越小，电流越大。

因此，根据电流值，可测出对应的电阻值。

如测电阻时，待测电阻与外部电源形成回路，就会对电路供电。

改变了电路电动势，导致欧姆表中电流表读数及欧姆刻度盘对应阻值的变化，原来的电流刻度值与欧姆表刻度盘上的刻度值对应关系发生变化，所以测量值肯定不正确。

如果外接电源电压过大，有可能通过电表的电流过大，甚至损坏电表。

4 红表笔（“+”接线柱）与电池负极相连；黑表笔（“-”接线柱）与电池正极相连欧姆表是万用电表的功能之一，万用电表不仅能测量电阻，还能测量电流和电压等，红表笔（“+”）与电池负极相连；黑表笔（“-”）与电池正极相连有两个方面的原因。

多用电表的欧姆表不同档位的原理
多用电表的欧姆表功能是用来测量电阻的。

不同档位对应不同的测量范围，这是因为欧姆表的工作原理和内部结构决定了其量程的切换。

欧姆表的工作原理基于闭合电路的欧姆定律，即电流I通过一个电阻R时，两端会产生电压U，三者之间的关系为：U = IR。

在欧姆表中，这个电阻R是由内部的一个可变电阻（控制电阻）和待测电阻串联而成的。

通过调整内部的可变电阻，可以使表头的指针指向恰当的位置，以显示待测电阻的阻值。

多用电表中的欧姆表通常有以下几个档位：
1. 欧姆挡位：这个档位用于测量电阻，通常有多个子档位，如×1、×10、×100等，代表量程的扩大。

量程越大，可测量的电阻范围就越高。

2. 电阻挡位：这个档位用于测量绝缘材料的电阻率或电池的电动势。

3. 电压挡位：用于测量电压。

4. 电流挡位：用于测量电流。

不同档位的切换原理：
切换到不同欧姆挡位时，实际上是在改变内部的可变电阻的值，从而改变整个电路的总电阻，以适应不同的测量范围。

当换挡时，需要重新调零，因为不同档位下，内部可变电阻的值不同，影响了测量结果的准确性。

调零是通过调整内部的可变电阻，
使得表头指针指向电阻刻度的零点。

由于在不同档位下，电流表的灵敏度不同（即中值电阻不同），因此欧姆表的刻度盘上的刻度是不均匀的。

在低档位时，刻度间距较大，适合测量低阻值的电阻；而在高档位时，刻度间距较小，适合测量高阻值的电阻。

总结来说，多用电表的欧姆表不同档位之间的切换原理是通过改变内部可变电阻的值来调整测量范围，并且每次切换档位后都需要重新调零，以保证测量的准确性。

欧姆表的原理：欧姆表的内部工作原理依据的是物理学中的欧姆定律。

在闭合电路中，电源的电动势能与内部电阻保持恒定不变时，外电阻的数值将伴随着电路中的电流发生变化，在电路的电流、电动势能、内电阻三者确定的情况下，根据欧姆定律的公式就可以计算出电阻数值。

欧姆表的使用方法：
首先，操作者进行欧姆表的选档。

根据估计测量的电阻数值大小，来确定欧姆表的设定的量程。

第二步，欧姆表数值归零。

操作者使用两支笔表进行接触，然后调节欧姆表的旋转按钮，让欧姆表的数值归到0刻度上，0刻度位于欧姆表的右端。

第三步，测量计数。

操作者将欧姆表的两支笔表分别连接电阻的两端，然后确定测量结果，观察欧姆表的指针读数，再用得出的数值乘以倍率数，从而得出电阻的数值。

第四步，关闭欧姆表。

操作者在实验完毕之后，将两支笔表取下，关闭欧姆表的电源，如果欧姆表长期不使用，可以取出电池，避免仪器被腐蚀。

第五步，根据欧姆定律计算确定数值。

欧姆表的电动势与内阻的数值有时候会改变，从而扩大测量误差。

因此，操作者可以使用电路法来确认电阻数值的有效性。

物理欧姆表的原理以及应用1. 引言欧姆表是一种用于测量电阻的仪器，它基于欧姆定律，通过测量电流和电压之间的关系来确定电阻的值。

物理欧姆表是一种传统的欧姆表，采用物理方式来实现电流和电压的测量。

本文将介绍物理欧姆表的原理以及其应用。

2. 物理欧姆表的原理物理欧姆表的原理基于磁力作用和感应定律。

当通过电阻中的电流经过欧姆表时，电流将在欧姆表中的导线中产生磁场。

欧姆表中的磁铁和线圈之间存在力的作用，这个力是由于磁场的相互作用产生的。

当电流通过欧姆表中的导线时，磁场感应在磁铁和线圈之间产生一种力，即量程指针的力。

这个力大小和电流的强度成正比。

物理欧姆表中的量程指针通过力的作用来测量电流的强度。

它被连接到一个细绳上，并绕过一个滑轮。

当电流通过欧姆表的导线时，磁场的力产生的扭矩会引起绳索向一个方向移动，绳索的移动将导致指针的转动。

指针的位置表示电流的强度。

根据电流强度的不同，指针将指向不同的刻度。

3. 物理欧姆表的应用物理欧姆表由于其简单、可靠的测量原理，在实际应用中有着广泛的用途。

以下是物理欧姆表的一些常见应用：3.1 电阻测量物理欧姆表最常见的应用是测量电阻值。

通过将欧姆表的电极连接到待测电阻的两端，读取指针的位置，可以确定电阻的值。

这使得物理欧姆表成为电子工程中常用的测量设备之一。

在电子维修和电路测试中，物理欧姆表通常被用于检查电阻的正确性。

3.2 电路测试物理欧姆表还可用于测试电路的连通性和断路情况。

通过将欧姆表的电极分别连接到电路的不同节点，可以测量电路的电阻值。

如果电阻值接近于零，说明电路是连通的；如果电阻值无穷大，说明电路是断路的。

这种方法可用于排除电子设备中的故障。

3.3 电源测量物理欧姆表可以用于测量电源的电压输出。

通过将欧姆表的电极连接到电源的正负极，可以测量电压大小。

这对于确定电源的工作状态以及电压是否符合规范非常有用。

在电子设备维修和调试过程中，物理欧姆表经常被用于测量电源电压。

3.4 电流测量尽管物理欧姆表主要用于测量电阻，但它也可以用于测量直流电流。

欧姆表的原理及使用
欧姆表是一种常用的电气测量仪器，用于测量电阻、电压和电流。

它是由德国
物理学家欧姆发明的，利用了欧姆定律的原理。

欧姆定律指出，电流与电压成正比，与电阻成反比。

因此，欧姆表可以通过测量电流和电压的关系来计算电阻的数值。

欧姆表的原理非常简单，它由一个电流表和一个电阻器组成。

当欧姆表用于测
量电阻时，它会将一定的电流通过待测电阻，然后测量电阻两端的电压。

根据欧姆定律，电阻的数值可以通过电流和电压的比值来计算得出。

在使用欧姆表时，需要注意一些基本的操作步骤。

首先，要确保欧姆表的电流
档位和电压档位设置正确，以免损坏仪器或导致不准确的测量结果。

其次，要将欧姆表的两个测试笔分别连接到待测电阻的两端，确保良好的接触。

最后，读取欧姆表的示数，并根据电流和电压的关系计算出电阻的数值。

除了测量电阻，欧姆表还可以用来测量电压和电流。

在测量电压时，欧姆表需
要设置在电压档位，并将测试笔分别连接到电路的两个节点。

而在测量电流时，欧姆表需要设置在电流档位，并将其串联到电路中。

在进行电流测量时，需要注意电流档位的选择，以确保测量的准确性。

总的来说，欧姆表是一种简单实用的电气测量仪器，它通过测量电流和电压的
关系来计算电阻、电压和电流的数值。

在使用欧姆表时，需要注意设置档位、良好的接触以及正确的操作步骤，以确保测量的准确性。

希望本文对欧姆表的原理及使用有所帮助。

（一）电流表内阻测量的几种方法灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。

它有三个参数：满偏电流、满偏时电流表两端的电压和内阻。

一般灵敏电流表的为几十微安到几毫安，为几十到几百欧姆，也很小。

将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。

练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。

本节课拟谈几种测定电流表内阻的方法。

1.半偏法这种方法教材中已做介绍。

中学物理实验中常测定J0415型电流表的内阻。

此型号电流表的量程为，内阻约为，实验电路如图1所示。

操作要点：按图1连好电路，断开，闭合，调节变阻器R，使待测电流表G的指针满偏。

再将也闭，则可实验原理与误差分析：认为闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为。

所以电实际上，，从，变阻器的最大阻值为实验中若不具备上述条件，可在电路中加装一监控电流表，可用与被测电流表相同型号的电流表。

电源干电池，用阻值为的滑动变阻器，如图断开，接通，。

，反复调节变阻器和电阻箱，使的指针恰好半偏，而的示值不变。

这时电阻箱的示值即的内阻。

这样即可避免前法造成的系统误差。

所示电路测量电流表的内阻，也可不用半偏法。

将开关、均接通，读出被测电流表G的示值、监控表的示值、电阻箱的示值计算出电流表按图3所示连接电路，G为待测电流表，为监测表，为单刀单掷开关，为单刀双掷开关。

先将拨至与触点1接通，闭合，调节变阻器R，使监测表指针指某一电流值（指针偏转角度大些为好），记下这一示值。

再将单刀双掷开关拨至与触点2接通，保持变阻器R的滑片位置不变，调节电阻箱，使监测表恢复原来的示值，则可认为被测电流表G的内阻等于电阻箱的示值。

用这种方法，要求监测表的示值要适当大一些，这样灵敏度较高，测量误差较小。

4.电压表法原则上得知电流表两端的电压U和通过它的电流I，就可以利用计算出它的内阻。

但若测量J0415型电流表的内阻，满偏时它的电压才是，用J0408型电压表的3V量程测量，指针才偏转一个分度。
