1电力开关设备(高压)概论

1电力开关设备（高压）概论电力开关设备——高压开关设备高压电器（高压开关设备）课程主要内容一、概论二、高压开关设备的技术参数和使用条件三、电力系统的关合与开断四、真空开关设备五、六氟化硫开关设备六、成套开关设备七、高压开关设备试验及标准电力开关设备——高压开关设备高压电器（高压开关设备）概论电力开关设备——高压开关设备一、高压开关设备的定义、用途与分类电力开关设备——高压开关设备开关设备（switching device）：用作闭合（关合）或者开断一个或几个电路电流的器件。

? 机械开关设备：用可分离的触头来合、分一个或几个电路的的开关设备。

? 半导体开关设备：设计用半导体可控导电性来闭合（关合）电路电流的开关设备。

电力开关设备——高压开关设备定义高压开关设备是指电压在3kV及以上，频率50Hz或60Hz及以下的电力系统中运行的户内和户外交流开关设备。

用途主要用于电力系统（包括发电厂、变电站、输配电线路和工矿企业、农业、居民等用户）的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。

电力开关设备——高压开关设备通常意义上的高压开关设备的电压范围是泛指额定电压3.6 kV及以上。

实际应用中中压开关设备的额定电压范围是3.6kV～63kV；高压开关设备的额定电压范围是72.5kV～252kV；超高压开关设备的额定电压范围是363kV～800kV；特高压开关设备的额定电压范围是1100kV及以上。

电力开关设备——高压开关设备开关行业的定位v开关行业是电力行业的主要装备制造业之一，也是机电产品工业之一，是国民经济的基础工业，是国家经济建设和人们日常生活中必不可少的能源和各种装备设备的供应商。

v相对于目前有些新兴的行业来说，开关行业是产生得比较早，已有百余年的历史，是一个较老的行业，但仍是国民经济和人民生活的基础行业。

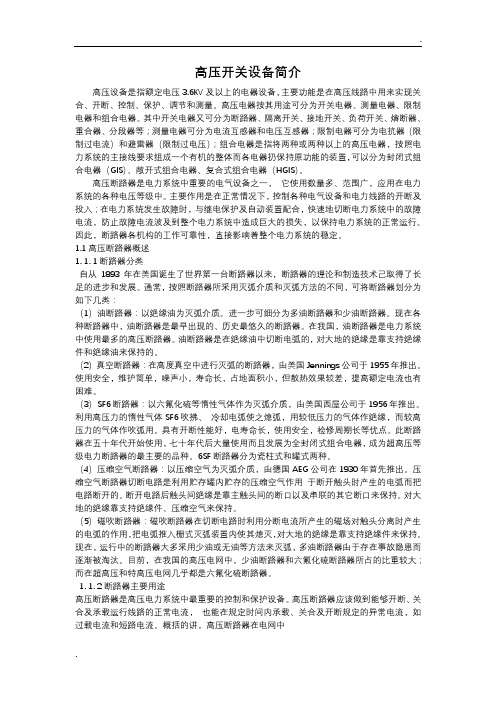

高压开关设备简介高压设备是指额定电压3.6KV及以上的电器设备，主要功能是在高压线路中用来实现关合、开断、控制、保护、调节和测量。

高压电器按其用途可分为开关电器、测量电器、限制电器和组合电器。

其中开关电器又可分为断路器、隔离开关、接地开关、负荷开关、熔断器、重合器、分段器等；测量电器可分为电流互感器和电压互感器；限制电器可分为电抗器（限制过电流）和避雷器（限制过电压）；组合电器是指将两种或两种以上的高压电器，按照电力系统的主接线要求组成一个有机的整体而各电器扔保持原功能的装置，可以分为封闭式组合电器（GIS）、敞开式组合电器、复合式组合电器（HGIS）。

高压断路器是电力系统中重要的电气设备之一，它使用数量多、范围广，应用在电力系统的各种电压等级中。

主要作用是在正常情况下，控制各种电气设备和电力线路的开断及投入；在电力系统发生故障时，与继电保护及自动装置配合，快速地切断电力系统中的故障电流，防止故障电流波及到整个电力系统中造成巨大的损失，以保持电力系统的正常运行。

因此，断路器各机构的工作可靠性，直接影响着整个电力系统的稳定。

1.1高压断路器概述1. 1. 1断路器分类自从1893年在美国诞生了世界第一台断路器以来，断路器的理论和制造技术己取得了长足的进步和发展。

通常，按照断路器所采用灭弧介质和灭弧方法的不同，可将断路器划分为如下几类：（1）油断路器：以绝缘油为灭弧介质。

进一步可细分为多油断路器和少油断路器。

现在各种断路器中，油断路器是最早出现的、历史最悠久的断路器。

在我国，油断路器是电力系统中使用最多的高压断路器。

油断路器是在绝缘油中切断电弧的，对大地的绝缘是靠支持绝缘件和绝缘油来保持的。

（2）真空断路器：在高度真空中进行灭弧的断路器，由美国Jennings公司于1955年推出。

使用安全，维护简单，噪声小，寿命长，占地面积小，但散热效果较差，提高额定电流也有困难。

（3）SF6断路器：以六氟化硫等惰性气体作为灭弧介质，由美国西屋公司于1956年推出。

第一章绪论第一节高压电器的分类及型号编制一、高压电器的分类高压电器是指额定电压3.6kV及以上的电器设备。

高压电器是在电力系统中用来实现控制、保护、调节和测量的设备。

高压电器按其用途通常可分为开关电器、测量电器、限制电器和组合电器。

1.1 开关电器主要用来关合和开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器。

1.1.1 断路器（CB）能关合、承载、开断运行回路正常电流，也能在规定时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。

它是电力系统中最重要的控制和保护设备。

断路器有如下类型：油断路器（多油和少油）、压缩空气断路器、六氟化硫断路器、真空断路器、磁吹断路器和（固体）产气断路器。

目前用得最多的是六氟化硫断路器。

气体作为灭弧及绝缘介质的断路器。

它广泛应用于中压、六氟化硫断路器是指以SF6高压及超高压领域，在断路器市场中占主导地位。

六氟化硫断路器按结构形式又可分为瓷柱式和落地罐式两种，按灭弧原理可分为压气式、自能式和旋弧式三种。

1.1.2 隔离开关（DS）是用来隔离及连接电路，但不起控制保护作用，保证系统检修、安全的开关电器。

在分闸位置时，触头间有安全的绝缘距离和明显的断开标志；在合闸位置时，能承载正常额定的电流及在短时的故障电流；必要时，还要求能开合母线转换电流、小电容电流（如开合短母线）和小电感电流（如开合电压互感器）。

1.1.3 接地开关（ES）用于将线路接地的一种开关电器，以实现对设备或被检修线路的保护接地。

在异常条件（例如短路）下，可在规定时间内承载现定的异常电流；但在正常回路条件下，不要求承载电流；特殊情况下，还应具有关合短路电流的能力。

接地开关可独立安装，也可与隔离开关组装在一起。

1.1.4 负荷开关（LS）能在正常的导电回路条件或规定的过载条件下关合、承载和开断电流，也能在异常的导电回路条件（例如短路）下按规定的时间承载电流的开关设备。

负荷开关通常分为通用负荷开关和专用负荷开关两大类。

高压电器设备技术知识概况
高压电器设备是指用于输电、变电和配电系统的设备，包括断路器、隔离开关、接地开关、电流互感器和电压互感器等。

这些设备在电力系统中起着至关重要的作用，保障了电力系统的安全和稳定运行。

高压电器设备技术知识涉及电气工程、材料科学、机械工程和计算机科学等多个领域。

其中，最关键的技术知识包括高压绝缘技术、电磁场分析技术、故障诊断技术、智能控制技术等。

高压绝缘技术是高压电器设备技术中的重要组成部分，主要包括绝缘材料的研发和应用、绝缘结构的设计和制造等方面。

通过不断提高绝缘材料的绝缘性能和耐久性能，可以有效降低设备的绝缘故障率，提高设备的可靠性和安全性。

电磁场分析技术是在高压电器设备设计和制造过程中的关键技术之一。

通过电磁场分析技术，可以对设备内部的电场和磁场进行仿真和分析，找出设备中存在的电磁场分布不均匀和电磁干扰等问题，并提出相应的改进方案，保证设备的电磁兼容性和稳定性。

故障诊断技术是高压电器设备技术中的另一项重要技术。

通过运用先进的检测设备和故障诊断算法，可以及时发现电器设备中存在的故障和缺陷，快速定位故障位置，并提出有效的维修和改进措施，保证设备的正常运行。

智能控制技术是高压电器设备技术中的新兴技术，主要包括智
能继电保护、远程监控、自动化调整和故障诊断等方面。

通过引入智能控制技术，可以提高设备的自动化水平，减少人工干预，提高设备的可靠性和安全性。

总的来说，高压电器设备技术是一个综合性很强的领域，需要多学科的知识和技术的综合应用。

随着科学技术的不断进步和发展，相信高压电器设备技术将会迎来更加广阔的发展前景。

高压知识点总结高压是指在一定范围内的电压范围，通常指1000V及以上的交流电压或1500V及以上的直流电压。

高压技术在电力输配、工矿企业、市政工程等领域有着广泛的应用，因此高压知识是电气工程师和相关从业人员必备的基本知识。

高压知识点非常广泛，涉及电气工程、电力系统、绝缘材料、设备维护等多个方面。

以下是一些高压知识点的总结：一、高压设备1.变电站：变电站是电力系统中的重要设施，用于将输送来的高压电能进行变压、分配和传送到用户端。

变电站包括变压器、开关设备、保护装置等。

2.高压开关设备：高压开关设备主要用于对电气系统进行分隔、连接和控制，包括断路器、隔离开关、接地开关等。

3.避雷设备：避雷设备用于防止雷电对电力系统产生破坏，包括避雷针、避雷线、避雷罩等。

4.高压绝缘子：高压绝缘子用于支撑和固定电力系统中的导线和绝缘体，保证系统的安全运行。

5.高压绝缘材料：高压绝缘材料主要包括玻璃纤维增强塑料（SMC/BMC）、硅橡胶、氟塑料等，用于制造绝缘子、电缆套管、绝缘垫片等。

二、高压电力系统1.高压输电线路：高压输电线路是将发电厂产生的高压电能传送到各个用户端的重要通道，包括电缆线路和架空线路。

2.高压电缆：高压电缆是用于输送高压电能的电气设备，主要包括交联聚乙烯电缆（XLPE）、交联聚氯乙烯电缆（CV）、绝缘橡套电缆等。

3.高压绝缘测试：高压绝缘测试是对电力系统中的绝缘设备和绝缘材料进行测试，以保证系统的安全运行。

4.高压保护装置：高压保护装置用于对电力系统进行过流、短路、接地等故障保护，包括继电保护、保护开关等。

5.高压工作安全：高压工作安全是对高压电力系统施工、运行、维护过程中的安全措施和操作规程。

三、高压维护与检修1.高压绝缘故障检修：高压绝缘故障是电力系统中常见的故障之一，包括放电、闪络、漏电等，需要及时进行检修和处理。

2.高压设备保养：高压设备需要定期进行清洁、润滑、检查等保养工作，以延长设备的使用寿命。
