下载文档原格式

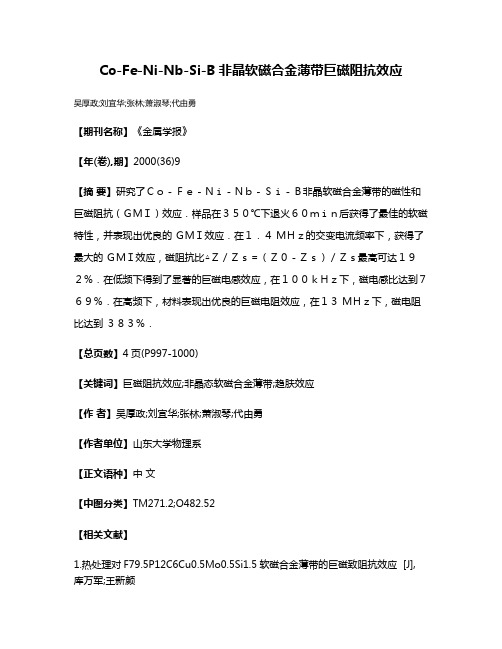

Co-Fe-Ni-Nb-Si-B非晶软磁合金薄带巨磁阻抗效应
吴厚政;刘宜华;张林;萧淑琴;代由勇
【期刊名称】《金属学报》
【年(卷),期】2000(36)9
【摘要】研究了Ｃｏ－Ｆｅ－Ｎｉ－Ｎｂ－Ｓｉ－Ｂ非晶软磁合金薄带的磁性和巨磁阻抗（ＧＭＩ）效应．样品在３５０℃下退火６０ｍｉｎ后获得了最佳的软磁特性，并表现出优良的ＧＭＩ效应．在１．４ＭＨｚ的交变电流频率下，获得了最大的ＧＭＩ效应，磁阻抗比△Ｚ／Ｚｓ＝（Ｚ０－Ｚｓ）／Ｚｓ最高可达１９２％．在低频下得到了显著的巨磁电感效应，在１００ｋＨｚ下，磁电感比达到７６９％．在高频下，材料表现出优良的巨磁电阻效应，在１３ＭＨｚ下，磁电阻比达到３８３％．
【总页数】4页(P997-1000)
【关键词】巨磁阻抗效应;非晶态软磁合金薄带;趋肤效应
【作者】吴厚政;刘宜华;张林;萧淑琴;代由勇
【作者单位】山东大学物理系
【正文语种】中文
【中图分类】TM271.2;O482.52
【相关文献】
1.热处理对F79.5P12C6Cu0.5Mo0.5Si1.5软磁合金薄带的巨磁致阻抗效应 [J], 库万军;王新颜
2.FeNiCrSiB非晶软磁合金薄带的巨磁阻抗效应 [J], 吴厚政;刘宜华;张林;萧淑琴;代由勇;周少雄
3.Fe78Co2Zr7Nb2B11软磁合金薄带中的巨磁阻抗效应 [J], 孙亚明;于万秋;魏茂彬;华中
4.钴基非晶软磁合金薄带的磁特性和巨磁阻抗效应 [J], 吴厚政;马正元
5.Fe_(88)Zr_7B_4Co_1软磁纳米晶薄带的巨磁阻抗效应 [J], 黎伦;张瑞;孔祥薇;秦宏伟;胡季帆;李波
因版权原因，仅展示原文概要，查看原文内容请购买。

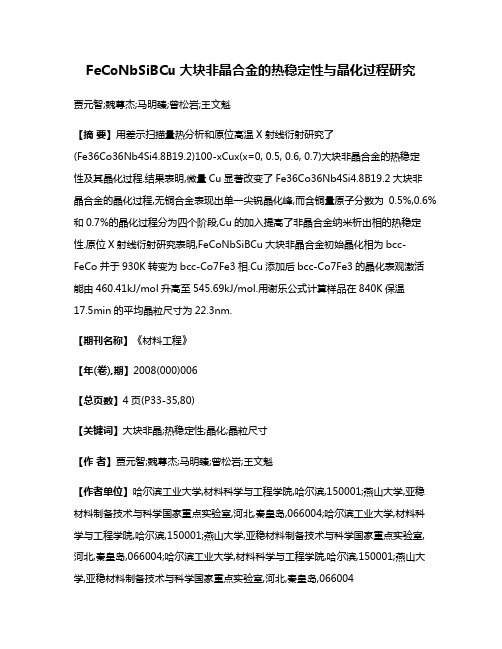

FeCoNbSiBCu大块非晶合金的热稳定性与晶化过程研究贾元智;魏尊杰;马明臻;曾松岩;王文魁【摘要】用差示扫描量热分析和原位高温X射线衍射研究了(Fe36Co36Nb4Si4.8B19.2)100-xCux(x=0, 0.5, 0.6, 0.7)大块非晶合金的热稳定性及其晶化过程.结果表明,微量Cu显著改变了Fe36Co36Nb4Si4.8B19.2大块非晶合金的晶化过程,无铜合金表现出单一尖锐晶化峰,而含铜量原子分数为0.5%,0.6%和0.7%的晶化过程分为四个阶段,Cu的加入提高了非晶合金纳米析出相的热稳定性.原位X射线衍射研究表明,FeCoNbSiBCu大块非晶合金初始晶化相为bcc-FeCo并于930K转变为bcc-Co7Fe3相.Cu添加后bcc-Co7Fe3的晶化表观激活能由460.41kJ/mol升高至545.69kJ/mol.用谢乐公式计算样品在840K保温17.5min的平均晶粒尺寸为22.3nm.【期刊名称】《材料工程》【年(卷),期】2008(000)006【总页数】4页(P33-35,80)【关键词】大块非晶;热稳定性;晶化;晶粒尺寸【作者】贾元智;魏尊杰;马明臻;曾松岩;王文魁【作者单位】哈尔滨工业大学,材料科学与工程学院,哈尔滨,150001;燕山大学,亚稳材料制备技术与科学国家重点实验室,河北,秦皇岛,066004;哈尔滨工业大学,材料科学与工程学院,哈尔滨,150001;燕山大学,亚稳材料制备技术与科学国家重点实验室,河北,秦皇岛,066004;哈尔滨工业大学,材料科学与工程学院,哈尔滨,150001;燕山大学,亚稳材料制备技术与科学国家重点实验室,河北,秦皇岛,066004【正文语种】中文【中图分类】工业技术FeCoNbSiBCu 大块非晶合金的热稳定性与品化过程研究FeCoNbSiBCu 大块非晶合金的热稳定性与晶化过程研究ThermalStability andCrystallization Processof FeCoNbSiBCuBulkMetallicGlasses 贾元智 1, 2 ，魏尊杰1 ，马明臻2 ，曾松岩l ，王文魁2(1哈尔滨工业大学材料科学与工程学院，哈尔滨150001;2燕山大学亚稳材料制备技术与科学国家重点实验室，河北秦皇岛066004)JIA Yuan-zhi1.2,WEIZun-jie1, MAMing-zhen2 , ZENG Song-yan1,WANGW en-kui2 Cl Schoolof MaterialScience andTechnology,Harbin Institute of Technology,Harbin 150001,China; 2State KeyLaboratory ofMetastable Materials Science andTechnology,YanshanUniversity,Qinhuangdao 066004,Hebei,China)摘要：用差示扫描量热分析和原位高温 X 射线衍射研究了（ Fe36 Co36 N队 Si,.a B1,.2) 1oo-,Cu, (x=O,0.5,0.6,0.7 ）大块非晶合金的热稳定性及其晶化过程．结果表明，微量 Cu 显著改变了 Fe36 Co36 N队队 a B1,.2 大块非晶合金的晶化过程，无铜合金表现出单一尖锐品化峰，而含铜量原子分数为 0.5% ,0.6 % 和 o.7 % 的品化过程分为四个阶段， Cu 的加入提高了非晶合金纳米析出相的热稳定性。
FeCoNiSiB系非晶合金的制备及其软磁性能的研究中期报告Abstract:FeCoNiSiB系非晶合金具有良好的软磁性能，受到广泛关注。
本研究采用快速凝固技术制备了FeCoNiSiB系非晶带材，研究了制备工艺对非晶合金组织结构和软磁性能的影响。
结果表明，通过调节快速凝固工艺参数可以有效地控制非晶合金的晶粒尺寸和相对含量，从而调节其磁滞回线和饱和磁感应强度等软磁性能。
同时，通过添加适量的B元素，可以显著地提高FeCoNiSiB系非晶合金的软磁性能，将其应用于高频电器等领域具有广阔的发展前景。
Keywords: 非晶合金；快速凝固；软磁性能；B元素Introduction:非晶合金是一种具有特殊微观结构和优异性能的新材料，其中FeCoNiSiB系非晶合金因其良好的软磁性能，受到广泛的关注。
在应用领域方面，FeCoNiSiB系非晶合金被广泛地应用于高频电器、传感器、材料储存等领域。
为了进一步提高FeCoNiSiB系非晶合金的性能，本研究采用快速凝固技术制备了FeCoNiSiB系非晶带材，并研究了制备工艺对非晶合金组织结构和软磁性能的影响。
Experimental:本次实验采用真空自吸式快速凝固设备，以FeCoNiSiB为母合金，在不同的冷却速度下制备了不同组分的非晶带材。
通过XRD、TEM、VSM等手段对非晶合金的微观结构和软磁性能进行了测试分析。
Results:在本次实验中，通过调节快速凝固工艺参数成功地制备了FeCoNiSiB 系非晶带材，并研究了其组织结构和软磁性能的影响。
结果表明，FeCoNiSiB合金具有非晶态和晶态两种相，且相对含量可以通过调节冷却速度来控制。
随着冷却速度的增加，非晶相的含量增大，晶粒尺寸减小。
同时，通过添加适量的B元素可以显著地提高FeCoNiSiB系非晶合金的软磁性能，将其应用于高频电器等领域具有广阔的发展前景。
Conclusion:本次研究通过快速凝固技术成功地制备了FeCoNiSiB系非晶带材，并研究了其组织结构和软磁性能的影响。
收稿日期:2006211229; 修订日期:2009202210作者简介:张 志(19632 ),吉林省长岭县人,教授.研究方向:亚稳材料的制备与性能.Vol.30No.3Mar.2009铸造技术FOUNDR Y TECHNOLO GYFeCuN bSiB 非晶合金的纳米晶化及其软磁性能张 志,李建中,郭金柱(河南理工大学材料科学与工程学院物理冶金研究所,河南焦作454000)摘要:采用单辊快淬法制备了宽2mm ,厚20μm 的Fe 75.5Cu 1Nb 3Si 13.5B 7非晶薄带,通过等温退火得到了非晶纳米晶双相结构的软磁性材料,纳米晶平均晶粒尺寸为8～11nm 。
利用X 射线衍射(XRD )和差热分析(D TA )研究了非晶晶化后的组织与性能,发现非晶基体上析出了单一bcc 结构的α2Fe (Si )固溶体。
研究了Fe 基合金在不同退火条件下纳米晶化后的软磁性能,结果表明:在783～865K 退火1h 后,可获得较高的饱和磁感应强度B s 和较低的矫顽力H c ,并且在823K 退火1h 后,表现出最佳的软磁性能,饱和磁化强度B s 为135.266Am 2・kg -1,矫顽力H c 最低为1.8A ・m -1。
关键词:Fe 基非晶合金;纳米晶化;软磁性中图分类号:TB331 文献标识码:A 文章编号:100028365(2009)0320333204Na n oc r ys t alliz a ti o n a n d S of t Ma g ne ti c Pr op e rtie sof Fe CuNbSiB A m o rp h o us All o ysZHANG Zhi ,L I Jian 2zhong ,GU O Jin 2zhu(Institute of Physical &Metallurgy ,H enan Polytechnic U niversity ,Jiaozuo 454000,China)Abs t rac t :The Fe 75.5Cu 1Nb 3Si 13.5B 7amorphous alloy πs strip s with 20μm thickne ss and mm width isfabricated by single 2roller melt spinning method.The two 2pha se structure of amorphous and nanocrystalline is obtained by isothermal annealing at different temperature for 1h ,the average grain size of nanocrystalline is 8～11nm.The micro structure and thermal behavior of the alloy areanalyzed by means of X 2ray diffraction (XRD )and differential thermal analysis (DTA ).The single b.c.c.structured α2Fe (Si )solid solution is precipitated in the amorphous matrix after the annealing.The temperature dependence of permeability and magnetization was inve stigated for Fe 2based alloys.Re sults show that higher saturation magnetization and lower coercivity can be obtained after an hour annealing in the temperature rang of 783～865K.The optimal soft magnetic propertie s of the alloy (saturation magnetization is 135.266Am 2・kg -1and coercive force is 1.8A ・m -1)is obtained after an hour πs annealing at 823K.Ke y w ords :Amorphous alloy ;Nanocrystallization ;Soft magnetic property Fe 基纳米晶软磁材料以其优异的磁性能和低廉的成本而倍受关注。
