dynaform回弹分析教程

U 型梁回弹模拟导入文件保存数据库选择菜单File/Save as，在指定的工作目录里输入文件名“springback.df”后，单击Save 保存并退出对话框。

自动设置在进入自动设置界面之前，我们只需要对工具进行网格剖分，其它的以前操作都可以在自动设置中来完成，包括单元的物理偏置（PHYSICAL OFFSET）、或者使用接触偏置（CONTACT OFFSET）的选择等。

用户可以单击SETUP 菜单下面的AUTOSETUP 选项进入自动设置。

新建一个自动设置1．选择模拟类型Sheet forming；2．选择工艺模板为Springback；3．输入板料的厚度为1.00；4．单击确定按钮确认并进入自动设置的主对话框中。

基本参数设置进入General 页面后，用户只需要将标题（Title）改成Springback即可，其他参数基本上不需要修改，采用软件推荐使用的缺省值。

板料定义1. 将页面切换到Blank 页面。

单击自动设置页面上面红色的Blank 标签，系统会进入到板料定义页面。

2. 在板料定义页面单击Geometry 下面的红色定义几何模型…按钮。

3. 系统弹出定义板料部件对话框，单击添加零件层…按钮，在弹出的对话框中选择BLANK 层，选择完成后，单击确定（OK ）按钮退出零件层的选取。

系统返回板料定义对话框。

4. 单击退出（EXIT ）按钮退出板料零件层定义对话框。

系统返回板料定义主界面。

这时关于板料的基本参数都已经定义好，板料页面的标签由红色变为黑色，如图所示。

板料材料及其属性定义1. 单击BLANKMAT 按钮出现如图所示的材料对话框。

这里我们单击Material Library…按钮。

板料材料及其属性定义2. 选择美国材料数据库，在材料库中选择零件的材料模型及材料。

这里我们选择T36 低碳钢DQSK。

选择完成后返回Blank 设置页面。

3. 定义属性。

单击ELFORM=2 按钮，系统弹出图6.10 所示的属性对话框。

Dynaform回弹补偿流程详解DynaForm软件从5.7版本开始增加了回弹补偿模块（SCP），用户可以在重力、拉延、修边和翻边、回弹等一系列工艺过程CAE仿真之后，通过回弹补偿模块将回弹计算出的数值直接按照一定的系数补偿回模具上，减少实际的模具试模次数，缩短产品的开发周期并降低成本。

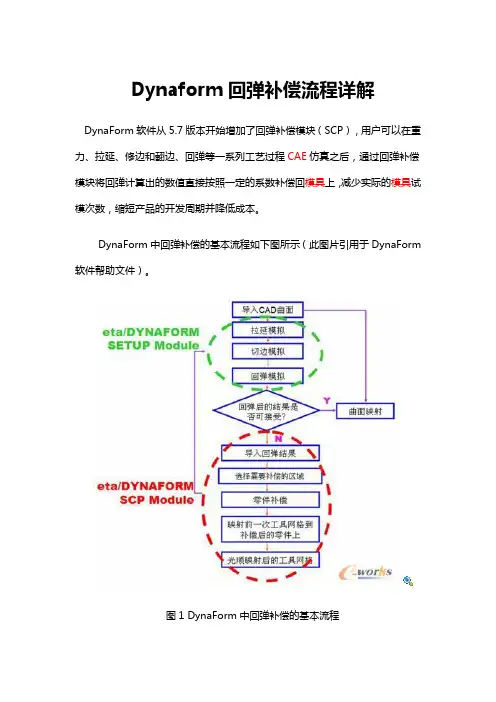

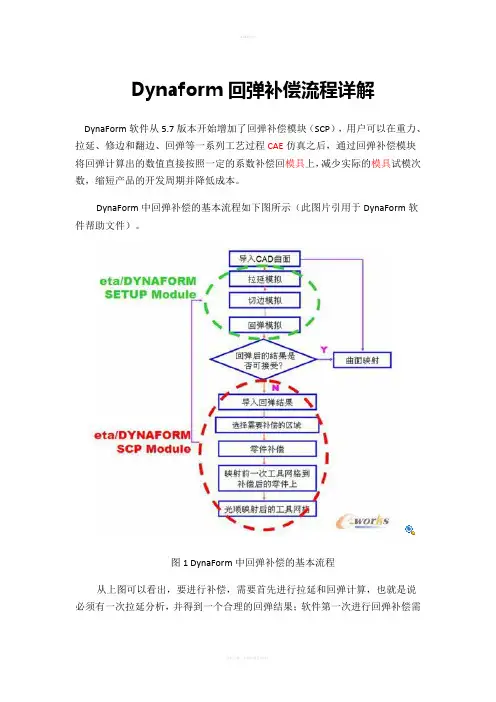

DynaForm中回弹补偿的基本流程如下图所示（此图片引用于DynaForm 软件帮助文件）。

图1 DynaForm中回弹补偿的基本流程从上图可以看出，要进行补偿，需要首先进行拉延和回弹计算，也就是说必须有一次拉延分析，并得到一个合理的回弹结果；软件第一次进行回弹补偿需要2个Dynain文件（一个是回弹前一步的，可能为拉延也可能为修边，第二个是回弹本身的）。

在DynaForm软件本身的Manual手册的Application手册中的第三个案例是关于回弹补偿的，但是案例本身说的比较简略，也没有详细的描写多次补偿需要注意的事项，还有就是DynaForm软件个版本本身的不稳定性，导致计算回弹补偿非常困难，本文从拉延开始，详细诉述多次回弹补偿（案例补偿2次，第2次之后和第2次分析方法一致）方法；此次分析使用的模型如下：材质：DP800，厚度2mm分析软件：DynaForm5.9.2.1操作系统：Windows 7 X64图2 分析使用的模型工艺说明：如上图所示的零件，V型零件，使用一步成型，肯定会有回弹，通过补偿可以适当补偿，冲压模具如下：图3 冲压模具1.第一次成型分析及回弹具体成型分析及回弹分析设置步骤在此不一一详述，第一次成型分析结果如下：图4 第一次成型分析结果回弹的距离大约是0.6mm,此零件公差要求在0.1mm以内，所以需要进行回弹补偿；回弹补偿的方式有2种，一种是在3D软件中，根据CAE的分析结果，手动的处理模型，对于复杂的零件，这种处理过程很繁琐，第二种就是用本文的方法，使用DynaForm软件的回弹补偿功能进行自动的补偿并映射曲面用于实际的模具设计或模具加工；2.第一次回弹补偿在进行补偿计算前，一定要确认第一次的分析正常终止，并有Dynain文件存在方可，回弹补偿的具体步骤如下：2.1 新建一个回弹补偿的前处理文件将第一步分析使用的前处理文件另存为一个新的前处理文件，在此我们命名为1_SCP.df，将模具各层定位于第一步冲压结束时的位置（一般为闭模状态）。

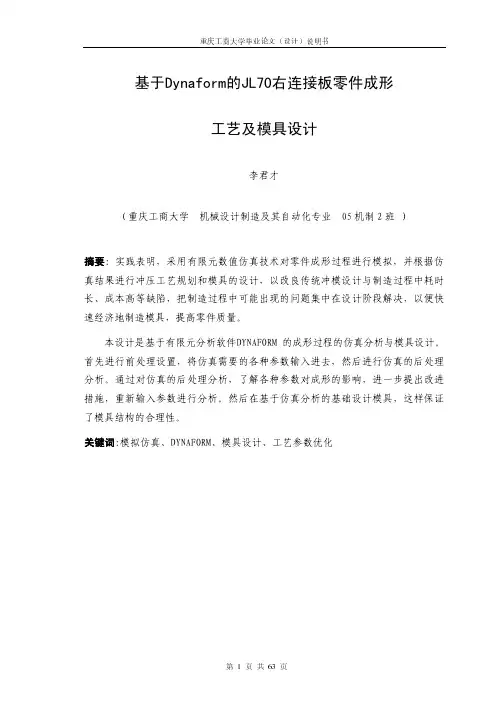

基于Dynaform的JL70右连接板零件成形工艺及模具设计李君才（重庆工商大学 机械设计制造及其自动化专业 05机制2班 ）摘要: 实践表明，采用有限元数值仿真技术对零件成形过程进行模拟，并根据仿真结果进行冲压工艺规划和模具的设计，以改良传统冲模设计与制造过程中耗时长、成本高等缺陷，把制造过程中可能出现的问题集中在设计阶段解决，以便快速经济地制造模具，提高零件质量。

本设计是基于有限元分析软件DYNAFORM 的成形过程的仿真分析与模具设计。

首先进行前处理设置，将仿真需要的各种参数输入进去，然后进行仿真的后处理分析。

通过对仿真的后处理分析，了解各种参数对成形的影响，进一步提出改进措施，重新输入参数进行分析。

然后在基于仿真分析的基础设计模具，这样保证了模具结构的合理性。

关键词:模拟仿真、DYNAFORM、模具设计、工艺参数优化Base on Dynaform JL70 right Junction panel Ban parts forming process and die designLi Juncai(Chongqing Technology and Business University ,mechanical design automation and manufacturing professionals ,05 mechanism classes two)Abstract: Practice shows that the use of finite element simulation technology to partsforming process modeling, and simulation results are in accordance with the planning process and tamping die design, to improve the design and manufacture of traditional die in the time-consuming process of a long, the cost of higher defects in the manufacturing process problems that may arise in the design phase concentrated solution for rapid economic and die manufacturing, improve the quality of parts.The design is based on finite element analysis software DYNAFORM the process of forming simulation analysis and die design. First set up to deal with before, the simulation will need to enter into the various parameters, and then to simulate the post-processing analysis. Through the simulation of the post-processing analysis, an understanding of various parameters on forming the impact of further improvement measures, re-enter the parameters for analysis. Then based on the analysis of the simulation based design mold, such a guarantee die structure is reasonable. Keywords: simulation、DYNAFORM、mold design、Technological parameter optimization目录目录1.绪论 (4)1.1 引言 (4)1.2 板料冲压成形的主要特点 (5)1.3 板料成形仿真技术的国内外应用现状 (5)1.4板料冲压仿真技术的发展趋势 (8)1.5本课题的主要设计内容和基本思路 (11)2.冲压成形有限元理论及软件简介 (13)2.1 有限元方程及其求解步骤 (13)2.2 有限元求解格式 (15)2.3 Dynaform软件与有限元模拟计算步骤 (15)3.JL70右连接板零件建模与冲压工艺规程设计 (19)3.1 零件结构特点与冲压工艺顺序安排 (19)3.2 零件的模型构建 (19)3.3 零件中性层曲面的创建 (20)3.4冲压方向确定 (23)3.5 零件毛坯的反求 (25)4.JL70右连接板零件成形工艺设计与数值模拟 (28)4.1快速成形评估 (28)4.2 模面设计 (30)4.3 成形工艺有限元模型的建立 (32)4.3.1 有限元网格的划分 (32)4.3.2上、下模及压边圈的生成 (33)4.3.3 有关主要工艺参数的初定值 (36)5.仿真结果分析与工艺参数的优化调整 (41)5.1 仿真结果分析 (41)5.1.1 FLD图分析 (41)5.1.2 厚度变化图的分析 (42)5.1.3 冲压力、压边力曲线及分析 (42)5.1.4 零件尺寸、形状的测量与分析 (43)5.2 工艺参数的优化调整方案 (43)5.3 优化后的仿真结果的对比分析 (44)5.4零件的回弹分析 (50)6.JL70右连接板零件的成形模具设计 (54)6.1 模具结构方案的设计 (54)6.2 模具结构设计工作图 (60)7.结论 (61)致谢 (62)参考文献 (63)1.1.绪论绪论绪论1.11.1 引言引言当前，板料成形仿真领域的研究集中在几个方面：揭示零件几何形状、模具几何形状及结构、材料类型及性能参数等各种因素对成形结果及成形性能的影响；通过引入知识工程等技术，进一步提高成形模拟精度及仿真计算效率；板料冲压加工作为一个标准化生产过程，在汽车、轻工、航空、国防等领域应用非常广泛，在现代工业生产中占有举足轻重的地位。

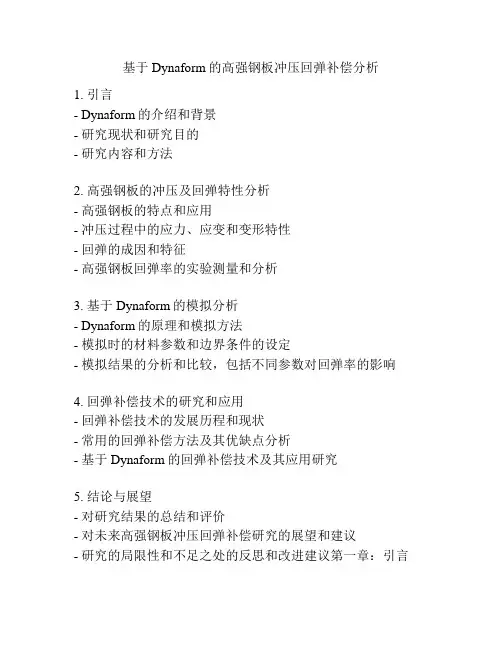

基于Dynaform的高强钢板冲压回弹补偿分析1. 引言- Dynaform的介绍和背景- 研究现状和研究目的- 研究内容和方法2. 高强钢板的冲压及回弹特性分析- 高强钢板的特点和应用- 冲压过程中的应力、应变和变形特性- 回弹的成因和特征- 高强钢板回弹率的实验测量和分析3. 基于Dynaform的模拟分析- Dynaform的原理和模拟方法- 模拟时的材料参数和边界条件的设定- 模拟结果的分析和比较，包括不同参数对回弹率的影响4. 回弹补偿技术的研究和应用- 回弹补偿技术的发展历程和现状- 常用的回弹补偿方法及其优缺点分析- 基于Dynaform的回弹补偿技术及其应用研究5. 结论与展望- 对研究结果的总结和评价- 对未来高强钢板冲压回弹补偿研究的展望和建议- 研究的局限性和不足之处的反思和改进建议第一章：引言1.1 Dynaform的介绍和背景Dynaform是一种用于模拟金属成型过程的软件，广泛应用于冲压、锻造、粉末冶金等领域。

Dynaform可以帮助制造业企业加快产品研发和生产效率，提高产品质量和成型精度。

1.2 研究现状和研究目的随着现代制造业对产品质量和成型精度的要求越来越高，回弹问题成为了成型过程中不可避免的问题。

传统的回弹补偿方法依赖于经验和试错，效率低、成本高，并且无法保证补偿效果。

近年来，随着计算机仿真技术的不断发展，基于Dynaform的回弹补偿技术得到了广泛的研究和应用。

本研究旨在利用Dynaform模拟高强钢板的冲压过程并分析其回弹特性，研究基于Dynaform的回弹补偿技术的可行性和有效性。

1.3 研究内容和方法本研究主要分为对高强钢板的冲压及回弹特性进行分析、基于Dynaform的模拟分析以及回弹补偿技术的研究和应用三个部分。

通过实验和模拟分析，探究高强钢板的回弹率与冲压参数的关系以及回弹的成因。

并以Dynaform软件为工具，建立高强钢板的成型模型并进行模拟分析，分析不同冲压参数对回弹率的影响。

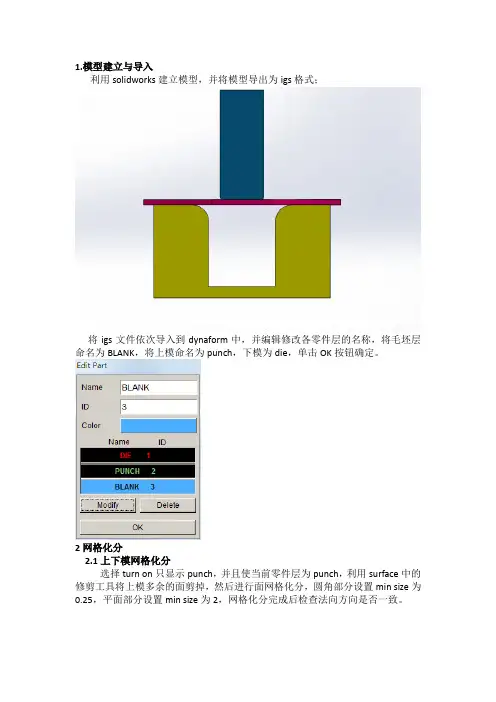

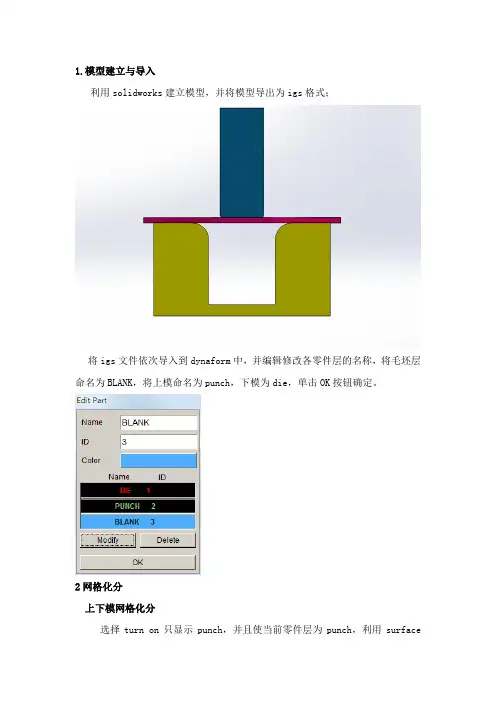

1.模型建立与导入利用solidworks建立模型，并将模型导出为igs格式；将igs文件依次导入到dynaform中，并编辑修改各零件层的名称，将毛坯层命名为BLANK，将上模命名为punch，下模为die，单击OK按钮确定。

2网格化分上下模网格化分选择turn on只显示punch，并且使当前零件层为punch，利用surface中的修剪工具将上模多余的面剪掉，然后进行面网格化分，圆角部分设置min size为，平面部分设置min size为2，网格化分完成后检查法向方向是否一致。

坯料网格化分利用surface菜单中的中性面工具，生成坯料的中性面，删除坯料零件层，在确保当前零件层为中性面的前提下，选择Tools/Blank Generator 菜单进行网格化分，选择minsize为3.主要参数设定定义工具选择Tools/Define Tools菜单项，在Define Tools对话框中分别选择Die、Punch 进行定义。

将建好的零件层添加到系统规定的层中，让系统能够识别。

定义毛坯选择Tools/Define Blank 菜单项，在Define Blank 对话框中，首先点击Add添加毛坯零件层，接着单击Material 选项的None 按钮设置毛坯材料的属性，根据使用的材料对材料属性进行更改；然后单击Property 选项的None 按钮，在Property 对话框中，设定毛坯厚度（UNIFORM THICKNESS）为1mm，其它参数采用缺省值。

Q235属性:密度：屈服强度：235MP抗拉强度：380-500MP伸长率：》26%泊松比：弹性模量：200-210 GPa定位工具选择Tools 命令下的Position tools/ move tool 菜单项，设置punch与blank 的接触间隙为，blank与die的接触间隙为。

定义punch 运动在define tools/tool name选择所要设定运动曲线的工具PUNCH，单击Define Contact 按钮，弹出Tools Contact 对话框，对PUNCH 的接触参数进行设定，此处采用系统的默认值。

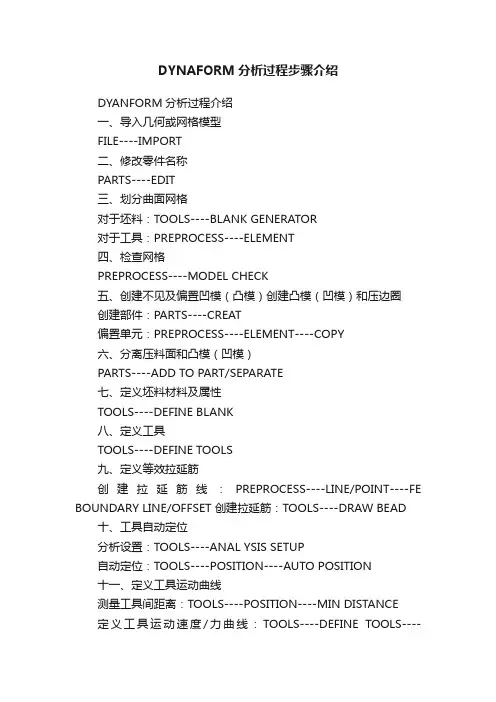

DYNAFORM分析过程步骤介绍DYANFORM分析过程介绍一、导入几何或网格模型FILE----IMPORT二、修改零件名称PARTS----EDIT三、划分曲面网格对于坯料：TOOLS----BLANK GENERATOR对于工具：PREPROCESS----ELEMENT四、检查网格PREPROCESS----MODEL CHECK五、创建不见及偏置凹模（凸模）创建凸模（凹模）和压边圈创建部件：PARTS----CREAT偏置单元：PREPROCESS----ELEMENT----COPY六、分离压料面和凸模（凹模）PARTS----ADD TO PART/SEPARATE七、定义坯料材料及属性TOOLS----DEFINE BLANK八、定义工具TOOLS----DEFINE TOOLS九、定义等效拉延筋创建拉延筋线：PREPROCESS----LINE/POINT----FE BOUNDARY LINE/OFFSET 创建拉延筋：TOOLS----DRAW BEAD十、工具自动定位分析设置：TOOLS----ANAL YSIS SETUP自动定位：TOOLS----POSITION----AUTO POSITION十一、定义工具运动曲线测量工具间距离：TOOLS----POSITION----MIN DISTANCE定义工具运动速度/力曲线：TOOLS----DEFINE TOOLS----DEFINE LOAD CURVE 十二、检查工具运动情况TOOLS----ANIMATE十三、定义成形参数和控制参数ANAL YSIS----ANAL YSIS十四、提交工作到求解器进行计算ANAL YSIS----FULL RUN DYNA十五、后处理分析POSTPROCESS十六、分析报告DFE模面设计过程一、导入零件几何模型DFE----PREPARATION----IMPORT二、划分网格1、创建新零件DIEPART----CREAT2、划分网格DFE----PREPARATION----MESH TOOL 三、检查并修补网格DFE----MODEL CHECK/REPAIR四、冲压方向调整DFE----TIPPING/UNDERCUT五、内部填充DFE----PREPARATION----INNER FILL 六、外部光顺DFE----PREPARATION---OUTER SMOOTH 七、创建压料面DFE----BINDER八、创建过渡面（工艺补充面）DFE----ADDENDUM九、切割压料面DFE----MODIFICATION----BINDER TRIMBSE坯料估算过程一、导入零件模型BSE----PREPARATION----IMPORT二、划分网格BSE----PART MESH三、检查和修补网格BSE----MESH CHECK/REPAIR四、坯料尺寸估算BSE----BLANK SIZE ESTIMATE----MSTEP五、坯料网格划分BSE----DEVELOPMENT----BLANK GENERATOR六、外部光顺BSE----OUTER SMOOTH七、生成新的坯料轮廓线和网格PREPROCESS----LINE/POINT----FE BOUNDARY LINE BSE----DEVELOPMENT----BLANK GENERATOR八、坯料排样BSE----NESTING九、输出排样报告和报价。

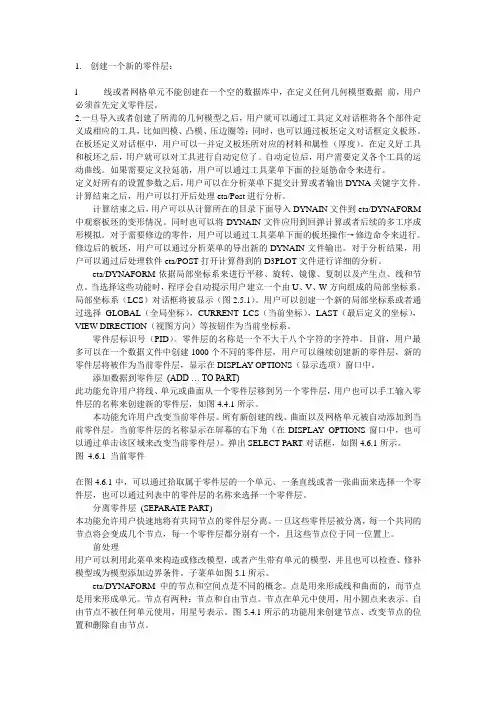

1. 创建一个新的零件层：l 线或者网格单元不能创建在一个空的数据库中，在定义任何几何模型数据前，用户必须首先定义零件层。

2.一旦导入或者创建了所需的几何模型之后，用户就可以通过工具定义对话框将各个部件定义成相应的工具，比如凹模、凸模、压边圈等；同时，也可以通过板坯定义对话框定义板坯。

在板坯定义对话框中，用户可以一并定义板坯所对应的材料和属性（厚度）。

在定义好工具和板坯之后，用户就可以对工具进行自动定位了。

自动定位后，用户需要定义各个工具的运动曲线。

如果需要定义拉延筋，用户可以通过工具菜单下面的拉延筋命令来进行。

定义好所有的设置参数之后，用户可以在分析菜单下提交计算或者输出DYNA关键字文件。

计算结束之后，用户可以打开后处理eta/Post进行分析。

计算结束之后，用户可以从计算所在的目录下面导入DYNAIN文件到eta/DYNAFORM 中观察板坯的变形情况。

同时也可以将DYNAIN文件应用到回弹计算或者后续的多工序成形模拟。

对于需要修边的零件，用户可以通过工具菜单下面的板坯操作→修边命令来进行。

修边后的板坯，用户可以通过分析菜单的导出新的DYNAIN文件输出。

对于分析结果，用户可以通过后处理软件eta/POST打开计算得到的D3PLOT文件进行详细的分析。

eta/DYNAFORM依据局部坐标系来进行平移、旋转、镜像、复制以及产生点、线和节点。

当选择这些功能时，程序会自动提示用户建立一个由U、V、W方向组成的局部坐标系。

局部坐标系（LCS）对话框将被显示（图2.5.1）。

用户可以创建一个新的局部坐标系或者通过选择GLOBAL（全局坐标），CURRENT LCS（当前坐标），LAST（最后定义的坐标），VIEW DIRECTION（视图方向）等按钮作为当前坐标系。

零件层标识号（PID）。

零件层的名称是一个不大于八个字符的字符串。

目前，用户最多可以在一个数据文件中创建1000个不同的零件层，用户可以继续创建新的零件层，新的零件层将被作为当前零件层，显示在DISPLAY OPTIONS（显示选项）窗口中。

基于Dynaform的JL70右连接板零件成形工艺及模具设计李君才（重庆工商大学 机械设计制造及其自动化专业 05机制2班 ）摘要: 实践表明，采用有限元数值仿真技术对零件成形过程进行模拟，并根据仿真结果进行冲压工艺规划和模具的设计，以改良传统冲模设计与制造过程中耗时长、成本高等缺陷，把制造过程中可能出现的问题集中在设计阶段解决，以便快速经济地制造模具，提高零件质量。

本设计是基于有限元分析软件DYNAFORM 的成形过程的仿真分析与模具设计。

首先进行前处理设置，将仿真需要的各种参数输入进去，然后进行仿真的后处理分析。

通过对仿真的后处理分析，了解各种参数对成形的影响，进一步提出改进措施，重新输入参数进行分析。

然后在基于仿真分析的基础设计模具，这样保证了模具结构的合理性。

关键词:模拟仿真、DYNAFORM、模具设计、工艺参数优化Base on Dynaform JL70 right Junction panel Ban parts forming process and die designLi Juncai(Chongqing Technology and Business University ,mechanical design automation and manufacturing professionals ,05 mechanism classes two)Abstract: Practice shows that the use of finite element simulation technology to partsforming process modeling, and simulation results are in accordance with the planning process and tamping die design, to improve the design and manufacture of traditional die in the time-consuming process of a long, the cost of higher defects in the manufacturing process problems that may arise in the design phase concentrated solution for rapid economic and die manufacturing, improve the quality of parts.The design is based on finite element analysis software DYNAFORM the process of forming simulation analysis and die design. First set up to deal with before, the simulation will need to enter into the various parameters, and then to simulate the post-processing analysis. Through the simulation of the post-processing analysis, an understanding of various parameters on forming the impact of further improvement measures, re-enter the parameters for analysis. Then based on the analysis of the simulation based design mold, such a guarantee die structure is reasonable. Keywords: simulation、DYNAFORM、mold design、Technological parameter optimization目录目录1.绪论 (4)1.1 引言 (4)1.2 板料冲压成形的主要特点 (5)1.3 板料成形仿真技术的国内外应用现状 (5)1.4板料冲压仿真技术的发展趋势 (8)1.5本课题的主要设计内容和基本思路 (11)2.冲压成形有限元理论及软件简介 (13)2.1 有限元方程及其求解步骤 (13)2.2 有限元求解格式 (15)2.3 Dynaform软件与有限元模拟计算步骤 (15)3.JL70右连接板零件建模与冲压工艺规程设计 (19)3.1 零件结构特点与冲压工艺顺序安排 (19)3.2 零件的模型构建 (19)3.3 零件中性层曲面的创建 (20)3.4冲压方向确定 (23)3.5 零件毛坯的反求 (25)4.JL70右连接板零件成形工艺设计与数值模拟 (28)4.1快速成形评估 (28)4.2 模面设计 (30)4.3 成形工艺有限元模型的建立 (32)4.3.1 有限元网格的划分 (32)4.3.2上、下模及压边圈的生成 (33)4.3.3 有关主要工艺参数的初定值 (36)5.仿真结果分析与工艺参数的优化调整 (41)5.1 仿真结果分析 (41)5.1.1 FLD图分析 (41)5.1.2 厚度变化图的分析 (42)5.1.3 冲压力、压边力曲线及分析 (42)5.1.4 零件尺寸、形状的测量与分析 (43)5.2 工艺参数的优化调整方案 (43)5.3 优化后的仿真结果的对比分析 (44)5.4零件的回弹分析 (50)6.JL70右连接板零件的成形模具设计 (54)6.1 模具结构方案的设计 (54)6.2 模具结构设计工作图 (60)7.结论 (61)致谢 (62)参考文献 (63)1.1.绪论绪论绪论1.11.1 引言引言当前，板料成形仿真领域的研究集中在几个方面：揭示零件几何形状、模具几何形状及结构、材料类型及性能参数等各种因素对成形结果及成形性能的影响；通过引入知识工程等技术，进一步提高成形模拟精度及仿真计算效率；板料冲压加工作为一个标准化生产过程，在汽车、轻工、航空、国防等领域应用非常广泛，在现代工业生产中占有举足轻重的地位。

Dynaform回弹补偿流程详解DynaForm软件从5.7版本开始增加了回弹补偿模块（SCP），用户可以在重力、拉延、修边和翻边、回弹等一系列工艺过程CAE仿真之后，通过回弹补偿模块将回弹计算出的数值直接按照一定的系数补偿回模具上，减少实际的模具试模次数，缩短产品的开发周期并降低成本。

DynaForm中回弹补偿的基本流程如下图所示（此图片引用于DynaForm软件帮助文件）。

图1 DynaForm中回弹补偿的基本流程从上图可以看出，要进行补偿，需要首先进行拉延和回弹计算，也就是说必须有一次拉延分析，并得到一个合理的回弹结果；软件第一次进行回弹补偿需要2个Dynain文件（一个是回弹前一步的，可能为拉延也可能为修边，第二个是回弹本身的）。

在DynaForm软件本身的Manual手册的Application手册中的第三个案例是关于回弹补偿的，但是案例本身说的比较简略，也没有详细的描写多次补偿需要注意的事项，还有就是DynaForm软件个版本本身的不稳定性，导致计算回弹补偿非常困难，本文从拉延开始，详细诉述多次回弹补偿（案例补偿2次，第2次之后和第2次分析方法一致）方法；此次分析使用的模型如下：材质：DP800，厚度2mm分析软件：DynaForm5.9.2.1操作系统：Windows 7 X64图2 分析使用的模型工艺说明：如上图所示的零件，V型零件，使用一步成型，肯定会有回弹，通过补偿可以适当补偿，冲压模具如下：1.第一次成型分析及回弹具体成型分析及回弹分析设置步骤在此不一一详述，第一次成型分析结果如下：图4 第一次成型分析结果回弹的距离大约是0.6mm,此零件公差要求在0.1mm以内，所以需要进行回弹补偿；回弹补偿的方式有2种，一种是在3D软件中，根据CAE的分析结果，手动的处理模型，对于复杂的零件，这种处理过程很繁琐，第二种就是用本文的方法，使用DynaForm软件的回弹补偿功能进行自动的补偿并映射曲面用于实际的模具设计或模具加工；2.第一次回弹补偿在进行补偿计算前，一定要确认第一次的分析正常终止，并有Dynain文件存在方可，回弹补偿的具体步骤如下：2.1 新建一个回弹补偿的前处理文件将第一步分析使用的前处理文件另存为一个新的前处理文件，在此我们命名为1_SCP.df，将模具各层定位于第一步冲压结束时的位置（一般为闭模状态）。

关于车身钣金件CAE回弹分析学生姓名学生学号专业班级任课老师2015 年 4 月 26 日基于Dynaform的车身钣金件CAE回弹分析汽车工业作为国民经济的支柱产业，其发展带动了钢铁、机械、电子、轻工等行业的发展，综合地反映了国家的物质文明和精神文明水平。

汽车由发动机、底盘、车身、电气系统四大部分组成。

汽车车身是汽车的“上层建筑”，不仅是驾驶员、乘客、货物的承载体，而且是一种工业艺术产品，给人们以艺术的造诣、工业的水平、工艺的精良等方面综合的概念，是汽车工业中最有活力和最积极的因素。

在各种世界汽车博览会上，各大汽车公司推出的新产品无不以车身造型的新颖、车体制作的精良、车辆性能的优越来表现其市场的竞争能力。

因此，车身的研究、开发、制作是汽车工业中关键的一环。

汽车车身设计要求则有以下几点：1.足够的强度和刚度。

2.保证安全。

3.满足乘坐舒适及人机工程要求。

4.自身质量轻，面积利用率高。

5.空气动力性好。

6.美观新颖的造型。

7.结构合理、维修方便。

8.车身各构件应该有足够的寿命、保证正常使用过程中的可靠性。

轿车车身本体又称白车身，它是由车身结构件和车身覆盖件组合而成。

车身结构件是主要承载构件，其选材、截面形状、受力方向等都是设计是应该重点考虑的问题。

车身覆盖件大多数是由薄板冲压而成的钣金件，且具有不同的曲面形状及大小尺寸。

车身覆盖件焊接在车上框架结构上，包覆各种梁和支柱，从而形成一个完整的封闭体，为乘员以及各总成提供一个良好的空间环境。

与其他类型的车相比，轿车车身覆盖件既可以体现轿车的造型特点，又可以在一定程度上增加轿车车身的强度和刚度。

人们除了对汽车质量、性能的要求越来越高以外，对汽车的外观造型以及细节特征也有了不同的需求。

汽车覆盖件作为汽车外观装饰性的零件与发动机、底盘一起构造汽车的主要部件，其设计水平、制作质量已经成为决定汽车产品市场竞争力的主要因素之一。

汽车钣金件的比重比较大，同时模具的发展迅速，关于材料成形方面的研究得到了广泛的关注。

d y n a f o r m分析步骤1. 创建一个新的零件层：l 线或者网格单元不能创建在一个空的数据库中，在定义任何几何模型数据前，用户必须首先定义零件层。

2.一旦导入或者创建了所需的几何模型之后，用户就可以通过工具定义对话框将各个部件定义成相应的工具，比如凹模、凸模、压边圈等；同时，也可以通过板坯定义对话框定义板坯。

在板坯定义对话框中，用户可以一并定义板坯所对应的材料和属性（厚度）。

在定义好工具和板坯之后，用户就可以对工具进行自动定位了。

自动定位后，用户需要定义各个工具的运动曲线。

如果需要定义拉延筋，用户可以通过工具菜单下面的拉延筋命令来进行。

定义好所有的设置参数之后，用户可以在分析菜单下提交计算或者输出DYNA 关键字文件。

计算结束之后，用户可以打开后处理eta/Post进行分析。

计算结束之后，用户可以从计算所在的目录下面导入DYNAIN文件到eta/DYNAFORM中观察板坯的变形情况。

同时也可以将DYNAIN文件应用到回弹计算或者后续的多工序成形模拟。

对于需要修边的零件，用户可以通过工具菜单下面的板坯操作→修边命令来进行。

修边后的板坯，用户可以通过分析菜单的导出新的DYNAIN文件输出。

对于分析结果，用户可以通过后处理软件eta/POST打开计算得到的D3PLOT文件进行详细的分析。

eta/DYNAFORM依据局部坐标系来进行平移、旋转、镜像、复制以及产生点、线和节点。

当选择这些功能时，程序会自动提示用户建立一个由U、V、W方向组成的局部坐标系。

局部坐标系（LCS）对话框将被显示（图2.5.1）。

用户可以创建一个新的局部坐标系或者通过选择GLOBAL（全局坐标），CURRENT LCS（当前坐标），LAST（最后定义的坐标），VIEW DIRECTION （视图方向）等按钮作为当前坐标系。

零件层标识号（PID）。

零件层的名称是一个不大于八个字符的字符串。

目前，用户最多可以在一个数据文件中创建1000个不同的零件层，用户可以继续创建新的零件层，新的零件层将被作为当前零件层，显示在DISPLAY OPTIONS（显示选项）窗口中。

U 型梁回弹模拟导入文件保存数据库选择菜单File/Save as，在指定的工作目录里输入文件名“springback.df”后，单击Save 保存并退出对话框。

自动设置在进入自动设置界面之前，我们只需要对工具进行网格剖分，其它的以前操作都可以在自动设置中来完成，包括单元的物理偏置（PHYSICAL OFFSET）、或者使用接触偏置（CONTACT OFFSET）的选择等。

用户可以单击SETUP 菜单下面的AUTOSETUP 选项进入自动设置。

新建一个自动设置1．选择模拟类型Sheet forming；2．选择工艺模板为Springback；3．输入板料的厚度为1.00；4．单击确定按钮确认并进入自动设置的主对话框中。

基本参数设置进入General 页面后，用户只需要将标题（Title）改成Springback即可，其他参数基本上不需要修改，采用软件推荐使用的缺省值。

板料定义1. 将页面切换到Blank 页面。

单击自动设置页面上面红色的Blank 标签，系统会进入到板料定义页面。

2. 在板料定义页面单击Geometry 下面的红色定义几何模型…按钮。

3. 系统弹出定义板料部件对话框，单击添加零件层…按钮，在弹出的对话框中选择BLANK 层，选择完成后，单击确定（OK ）按钮退出零件层的选取。

系统返回板料定义对话框。

4. 单击退出（EXIT ）按钮退出板料零件层定义对话框。

系统返回板料定义主界面。

这时关于板料的基本参数都已经定义好，板料页面的标签由红色变为黑色，如图所示。

板料材料及其属性定义1. 单击BLANKMAT 按钮出现如图所示的材料对话框。

这里我们单击Material Library…按钮。

板料材料及其属性定义2. 选择美国材料数据库，在材料库中选择零件的材料模型及材料。

这里我们选择T36 低碳钢DQSK。

选择完成后返回Blank 设置页面。

3. 定义属性。

单击ELFORM=2 按钮，系统弹出图6.10 所示的属性对话框。

基于Dynaform的书夹不同压边力下的回弹分析书夹是日常生活中应用非常广泛的学习办公工具，本文主要介绍了书夹弯曲件的冲压成形过程的有限元仿真分析，采用不同的压边力进行回弹模拟，分析研究它对回弹的影响，找出减小回弹的方法，保证产品质量。

标签：书夹；压边力；回弹1 引言书夹弯曲件的成形过程是典型的弯曲成形工艺，因此最常见的质量问题就是弯曲后弯曲件产生的回弹现象。

回弹是板材冲压成形过程中的主要缺陷之一，严重影响着成型件的尺寸精度[1]。

随着计算机性能的不断提高和数值模拟技术的不断完善，近些年来出现了许多功能强大的专业性强的分析软件，如采用有限元分析法对模具组件在工作状态中的应力、应变等问题的详细分析意得到了越来越多的注意[2]。

在实际生产中遇到的，比较典型的如汽车覆盖件的回弹，由于其形状和边界条件复杂，一般要采用数值模拟方法来进行回弹分析才能取得较满意的结果[3]。

2 书夹的不同压边力下的回弹分析将事先建立好的三维模型导入进Dynaform软件中，对选定不同条件进行回弹模拟，从变形状态、应力分布、厚度分布、以及回弹前后的书夹的成形角度变化等角度去分析对比，并选择最佳方案。

在冲压过程中，为了防止工件的口缘部分发生失稳而起皱，使板料被凸模压入凹模圆角之前，保持稳定状态，故要加压边圈，施加压边力。

实验方案如下：（1）材料AA6009 type37 ；（2）板厚为2mm，凸凹模圆角为5mm，摩擦系数0.125；（3）冲压距离为90mm，冲压速度为1000mm/s；根据上面设定的参数，采用不同的压边力进行数值模拟，模拟试验结果如下（见图1）：分别采用压边力为25KN、50KN、100KN、150KN进行模拟。

结果分析看来，压边力在一定范围内变化时，对于板料的厚度变化不是很明显，而当大于一定的数值（20KN）时，板料的最大变薄率和应变的变化逐步加大。

在同等条件下，压边力为50KN时回弹前后角度变化最小，且对于最大变薄率、变厚率变化以及应变变化影响较小，冲压成形效果最为理想。

dynaform分析流程DYNAFORM 5.7分析应用规范Preprocessor 前处理一、工具网格划分maxsize：20~30mm；chordal dev.：0.1 ；angle:10 其他参数采取默认。

工具网格的数量也直接影响到计算度。

二、网格检查与修补工具网格检查内容包括：1. boundary 2. over lap element 3. auto platenormal以上3项内容是必须要进行检查的，其他内容，如需要可进行简单检查。

在工具网格检查时，可以出现没有修补的网格，但不能出现退化单元、突出工具形面的单元，重叠单元。

好的工具网格是进行准确分析、减少计算时间和使计算能够顺利进行的前提。

在网格修补工具中有auto repair工具，该工具可以对整个工具进行自动修补，但修补后的工具会与实际工具存在偏差，因此该功能只能使用在局部很小的范围，而不能采用该功能对工具进行一次性修补。

三、板料网格划分在划分板料网格时，若采用真实筋模拟，此时所关心的工具网格圆角应为拉延筋的R角，一般拉延筋圆角半径R为3mm左右。

根据dyna要求，为使板料在成形后能够很好的反映出工具形面，尤其是小圆角处的形状特征，即让板料能与工具模面贴合性好，则在关心的圆角处至少应该有3个网格单元。

因此，采用最高划分等级4级，在板料初期划分网格时应为8mm。

（板料网格大小=(8/3)R）四、工具定义采用setup/auto setup模块。

按照要求逐步填写工具即可。

注意：工具行程一定要设置合理，避免空行程，影响计算速度。

Process 设置：单动拉延：Closing阶段：Drawing阶段：Duration设置：die采用travel或者until home类型。

双动拉延：Closing 阶段：Duration设置：dieControl设置：采用真实筋进行dynaform分析时，计算时间很长。

因此可以先采用粗略分析，尽量使零件在2小时左右就能得到大致结果。
