发电机励磁的调差试验如何做

ｕ ｉ． ｎｔ
Ｋｅ ｗｏ ｄｓ ｆｅ ｄ ｅ ｔ； ｅ ｅ ａ ｏ ｒ ａ ｔｖ ｐ ｗ ｅ ｃ ｍ ｐ ｎ ａ ｉｎ ｏ ｆｉｉｎｔ ｃ ｏ ｅ ａ ｉｎ ｆ ｅ ｃ ｉ ｅ ｏ ｒ ｙ ｒ ： ｉｌ ｔ ｓ ｇ ｎ ｒ ｔ ｒ； ｅ ｃ ｉｅ ｏ ｒ ｏ ｅ ｓ ｔｏ ｃ ｅ ｆｃｅ ， ｏ ｐ ｒ ｔｏ ｏ ｒ ａ ｔｖ ｐ ｗｅ ｃ ｍ ｐ ｎｓ ｔｏ ｏ ｆｉｉｎｔ ｏ ｅ ａ ｉ ｎ ｃ ｅ ｆｃｅ
一
１ 励 磁 系 统 中 调 差 系 数 基 本 原 理
１ １ 附 加 调 差 系 数 ．
个 变 压器 压降 ， 以用下式 计算 ： 可
，
Ｐ Ｒ ＋ Ｑ
△ 一—— ｕ
■～
所 谓 附加调 差 系数 ， 即在ＡＶＲ量 测 回路 引入
一
式 中 Ｐ． Ｑ ， 均 以发 电 机 视 在 容 量 为 基 值 ；
Ｕ Ｕ 。
无功 电流 能够稳 定分 配 ， 要 一定 的正调 差 。 代 需 现 励磁 控制 系统稳 态增 益很 大 ， 自然调 差率 很小 ， 等
于 或近似 于无 差调 节 ， 了获 得正调 差 特征 ， 为 附加 调 差系数 应 为正 。 对 于在 高 压侧 并 联 的发 电机 变 压器 组 ， 由于
足 ． Ｘ 为 折 算 到 发 电机 容 量 的变 压 器 电 阻 、 ， 短
与无 功 电流 成 比例 的 电压 ， 机 端 电压 随无 功 使
对 于机 端 直接 并 联 运行 的发 电 机组 ， 了使 为
变化 而改 变 。
路 电抗 标么 值 。
在发 电机额 定工 况 时有 ：
△ｕ 一
相 对 准 确 的发 电机 调 差 率 、 列 点 的 调 差 率 ， 进 行 了各 台 机 组 之 间调 差 配 合 试 验 ， 证 了 测 得 的 各 台机 组 调 并 并 验

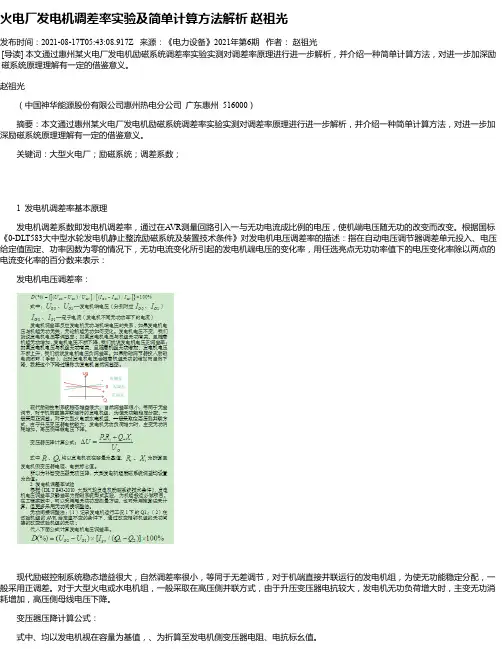

火电厂发电机调差率实验及简单计算方法解析赵祖光发布时间：2021-08-17T05:43:08.917Z 来源：《电力设备》2021年第6期作者：赵祖光[导读] 本文通过惠州某火电厂发电机励磁系统调差率实验实测对调差率原理进行进一步解析，并介绍一种简单计算方法，对进一步加深励磁系统原理理解有一定的借鉴意义。

赵祖光（中国神华能源股份有限公司惠州热电分公司广东惠州 516000）摘要：本文通过惠州某火电厂发电机励磁系统调差率实验实测对调差率原理进行进一步解析，并介绍一种简单计算方法，对进一步加深励磁系统原理理解有一定的借鉴意义。

关键词：大型火电厂；励磁系统；调差系数；1 发电机调差率基本原理发电机调差系数即发电机调差率，通过在A VR测量回路引入一与无功电流成比例的电压，使机端电压随无功的改变而改变。

根据国标《0-DLT583大中型水轮发电机静止整流励磁系统及装置技术条件》对发电机电压调差率的描述：指在自动电压调节器调差单元投入、电压给定值固定、功率因数为零的情况下，无功电流变化所引起的发电机端电压的变化率，用任选亮点无功功率值下的电压变化率除以两点的电流变化率的百分数来表示：发电机电压调差率：现代励磁控制系统稳态增益很大，自然调差率很小，等同于无差调节，对于机端直接并联运行的发电机组，为使无功能稳定分配，一般采用正调差。

对于大型火电或水电机组，一般采取在高压侧并联方式，由于升压变压器电抗较大，发电机无功负荷增大时，主变无功消耗增加，高压侧母线电压下降。

变压器压降计算公式：式中、均以发电机视在容量为基值，、为折算至发电机侧变压器电阻、电抗标幺值。

所以为补偿变压器无功压降，大型发电机组励磁系统调差均设置为负值。

2 发电机调差率试验根据《DL T 843-2010 大型汽轮发电机励磁系统技术条件》，发电机电压调差率及静差率为励磁系统型式实验，为机组投运必做项目。

在工程实践中，可以采用甩无功功率测量方法，也可采用推算法来计算，但更多采用无功间接调整法。

竭诚为您提供优质文档/双击可除同步发电机励磁控制实验报告篇一：同步发电机励磁控制实验同步发电机励磁控制实验一、实验目的1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2．了解自并励励磁方式和它励励磁方式的特点；3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动；4．了解微机励磁调节器的基本控制方式；5．了解电力系统稳定器的作用；观察强励现象及其对稳定的影响；6．了解几种常用励磁限制器的作用；7．掌握励磁调节器的基本使用方法。

二、原理与说明同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，称为励磁控制系统。

励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。

图1励磁控制系统示意图实验用的励磁控制系统示意图如图1所示。

可供选择的励磁方式有两种：自并励和它励。

当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。

而当交流励磁电源取自380V市电时，构成它励励磁系统。

两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小α角限制。

微机励磁调节器的控制方式有四种：恒uF（保持机端电压稳定）、恒IL（保持励磁电流稳定）、恒Q（保持发电机输出无功功率稳定）和恒α（保持控制角稳定）。

其中，恒α方式是一种开环控制方式，只限于它励方式下使用。

同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。

当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。

发电机正常运行时，三相全控桥处于整流状态，控制角α小于90°；当正常停机或事故停机时，调节器使控制角α大于90°，实现逆变灭磁。

电力系统稳定器――pss是提高电力系统动态稳定性能的经济有效方法之一，已成为励磁调节器的基本配置；励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。

白城发电公司1号发电机并网后励磁试验方案批准：审定：审核：编写：白城发电公司2015年5月18日一、试验目的发电机负载阶跃响应是在发电机并网运行且带负载时，在励磁调节器输入阶跃量，主要测量发电机功率的振荡及衰减，它是检查发电机低频振荡阻尼及励磁附加反馈控制效果的简捷而有效的方法。

发电机负载阶跃响应则在很大程度上决定于发电机和电力系统的特性，但励磁系统性能对其有重要影响。

二、试验条件：2.1试验需得到电力调度部门和有关方面批准。

2.2试验时励磁调节器厂家的技术人员及电科院专业人员应到达现场，确认设备符合本试验要求。

2.3本次试验有励磁调节器厂技术人员进行操作，电科院人员进行安全监护，其他人员配合2.4试验机组和励磁系统处于完好状态，调节器除PSS外，所有附加限制和保护功能投入运行。

2.5与试验机组有关的继电保护投入运行。

2.6试验人员熟悉相关试验方法和仪器，检查试验仪器工作正常。

2.7机组PSS退出运行，机组AGC、AVC退出运行。

三、试验项目及方法所有现场进行的试验项目应遵照以下国家技术标准：《DL/T 843-2010 大型汽轮发电机励磁系统技术条件》《DL/T 1166-2012 大型发电机励磁系统现场试验导则》试验包括下列项目，可根据现场实际情况进行调整：1、励磁系统TA极性检查1.1试验条件：发电机并网1.2试验内容：发电机并网后，增减励磁，调节发电机无功功率，观察发电机无功功率变化方向。

1.3试验方法：并网后缓慢增减励磁，观察发电机无功功率的变化方向，定义ECT录波图：10201（电机电压相对值）10210（电机电压相对值）10501（励磁电流相对值）10218（电机有功功率相对值）10220（电机无功功率相对值）1.4评判标准：无功功率变化方向与增磁减磁方向一致，可判断励磁系统TA 极性正确。

2、并网后调节通道切换及自动/手动控制方式切换试验2.1试验条件：发电机带负荷状态下进行2.2试验内容：在发电机带负荷运行工况下，人工操作励磁调节器和控制方式切换试验，观测记录机组机端电压和无功功率的波动。

发电机励磁系统建模及参数测试现场试验方案一、引言发电机励磁系统是发电机的重要组成部分，负责提供稳定的励磁电流，以产生磁场来激发旋转母线产生电能。

励磁系统的建模及参数测试是确保发电机正常运行和电能输出的重要环节。

本试验方案旨在介绍发电机励磁系统建模及参数测试的具体步骤和方法，以保证测试过程准确、可靠。

二、试验目的1.建立发电机励磁系统的电路模型，以研究和优化发电机励磁控制策略；2.获取发电机励磁系统的相关参数，包括励磁电感、励磁电阻、励磁时间常数等，以指导实际运行和维护。

三、试验步骤1.参数检查与准备工作（1）检查发电机励磁系统的相关设备，包括励磁电源、励磁控制器等，确保其正常工作；（2）准备励磁电源的额定电压及额定电流；（3）进一步了解发电机的额定容量、充电时间等相关参数。

2.励磁系统建模试验（1）根据发电机励磁系统的具体结构和控制方式，建立励磁系统的电路模型；（2）根据建模结果，优化励磁系统的控制策略，如PID控制、模糊控制等。

3.励磁系统参数测试（1）将励磁电源的电压调整至额定电压，并将电流调整至0；（2）开始记录励磁电流、时间，并持续一段时间，以计算励磁系统的励磁时间常数；（3）在给定一定励磁电流的情况下，记录励磁电源的输出电压，以计算励磁系统的励磁电阻；（4）通过改变励磁电源的输出电流，记录励磁电流和励磁电压的关系，从而计算励磁系统的电感值。

四、试验数据处理与结果分析根据试验记录的数据，进行如下数据处理与结果分析：1.使用最小二乘法拟合得到励磁时间常数；2.根据励磁时间常数计算发电机启动所需的总时间；3.根据励磁电流和励磁电压的关系确定励磁系统的电感值；4.根据励磁电流和励磁电阻的关系确定励磁系统的励磁电阻。

五、试验安全措施1.在试验过程中，严格遵守相关电气安全操作规程，确保人员安全；2.在试验现场设置明显的安全警示标志，并保证试验区域的安全通道畅通；3.使用严密可靠的电气隔离装置，以防止电击事故的发生。

励磁系统试验方案一、试验目的通过励磁系统试验，验证发电机励磁系统的性能和可靠性，确保其在实际运行中能够持续稳定地为发电机提供足够的励磁电流，以保证发电机的正常运行。

二、试验内容1.励磁系统参数测量：测量并记录励磁系统的电流、电压、频率等参数，包括运行和停机状态下的参数。

2.励磁系统响应试验：对发电机的励磁系统进行负载变化试验，观察励磁系统对负载变化的响应时间和稳定性，评估其调节性能。

3.励磁系统稳定性试验：对发电机的励磁系统进行稳定性试验，观察励磁系统在额定负载下的稳定性能，判断其是否能够满足发电机的运行要求。

4.励磁系统失效试验：通过人为切断励磁系统的电源，观察励磁系统失效后的发电机运行情况，评估励磁系统失效对发电机的影响并采取相应措施。

5.励磁系统过载试验：对励磁系统进行过载试验，测试其承受能力和保护措施的有效性，以确保在超过额定负荷时能够及时采取保护措施。

三、试验前准备1.准备好试验所需的仪器设备，包括电流表、电压表、频率计等。

2.对发电机的励磁系统进行全面检查，确保励磁系统的各个部件完好无损，没有松动或损坏的情况。

3.根据试验内容编制试验方案和试验操作指导书，并进行试验人员培训，确保试验人员了解试验目的、方法和注意事项。

四、试验步骤1.第一步：运行状态参数测量（1）打开励磁系统的电源，使发电机运行起来。

（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。

2.第二步：停机状态参数测量（1）将发电机停机，断开励磁系统的电源。

（2）使用电流表、电压表等仪器对励磁系统的电流、电压进行测量，并记录下来。

3.第三步：励磁系统响应试验（1）将发电机的负载从小到大变化，观察励磁系统的响应时间和稳定性能，并记录下来。

4.第四步：励磁系统稳定性试验（1）将发电机的负载调节到额定负载，观察励磁系统在额定负载下的稳定性能，并记录下来。

5.第五步：励磁系统失效试验（1）人为切断励磁系统的电源，观察发电机的运行情况，并记录下来。

发电机励磁系统调试方案河南电力建设调试所鹤壁电厂二期扩建工程2×300M W 机组调试作业指导书HTF-DQ306目次1 目的 (04)2 依据 (04)3 设备系统简介 (04)4 试验内容 (05)5 组织分工 (05)6 使用仪器设备 (05)7 试验应具备的条件 (05)8 试验步骤 (06)9 安全技术措施 (10)10调试记录 (10)11 附图（表） (10)1 目的为使发电机励磁系统安全可靠地投入运行，须对励磁系统的回路接线的正确性、自动励磁调节器的性能和品质以及励磁系统所有一、二次设备进行检查和试验，确保励磁调节器各项技术指标满足设计要求，特编制此调试方案。

2 依据2．1 《电力系统自动装置检验条例》2．2 《继电保护和安全自动装置技术规程》2．3 《大、中型同步发电机励磁系统技术要求》2．4 《大型汽轮发电机自并励静止励磁系统技术条件》2．5 《火电工程调整试运质量检验及评定标准》2．6 设计图纸2．7 制造厂技术文件3 设备系统简介河南鹤壁电厂二期扩建工程同步发电机的励磁系统设计为发电机机端供电的自并励静态励磁系统，采用瑞士ABB公司生产的UNITROL5000励磁系统设备。

整个系统可分为四个主要部分：励磁变压器、两套相互独立的励磁调节器、可控硅整流桥单元、起励单元和灭磁单元。

在该套静态励磁系统中，励磁电源取自发电机端。

同步发电机的磁场电流经由励磁变压器、可控硅整流桥和磁场断路器供给。

励磁变压器将发电机端电压降低到可控硅整流桥所需的输入电压，为发电机端电压和磁场绕组提供电气隔离以及为可控硅整流桥提供整流阻抗，可控硅整流桥将交流电流转换成受控的直流电流提供给发电机转子绕组。

励磁系统可工作于AVR方式，自动调节发电机的端电压，最大限度维持发电机端电压恒定；或工作于叠加调节方式，包括恒功率因数调节、恒无功调节；也可工作于手动方式，自动维持发电机励磁电流恒定。

自动方式与手动方式相互备用，备用调节方式总是自动跟随运行调节方式，在两种运行方式间可方便进行切换。

GEX-20001.1短路试验21.2阶跃试5%验21.3发电机（励磁机）空载时间常数试验31.4手/自动切换试验41.5通道切换试验（自并励机组）41.6调节器单柜/双柜切换试验（三机励磁机组）4 1.7调差极性检查51.8强励试验51.9附加保护试验51.10电压调节精度校验71.11参数整定方法81.12开环放大倍数计算方法81.13转子电压负反馈系数81.14试验8GEX-2000微机励磁调节器，采用大屏幕液晶显示器进行显示，此显示器可以进行图形和文本的两种显示模式。

液晶显示器主要完成人机交互界面的功能。

主要完成测量显示，参数整定，故障显示，事件追忆显示，和键盘结合使用，完成以上功能。

键盘介绍：上、下、左、右键的作用是用于选中菜单，在修改参数时上键用于数字增一，下键用于数字减一，确认键用于确认所选中菜单进入下一级菜单，修改参数时用于确认参数的修改。

Q键为取消键用于退出子菜单返回上一级菜单，在修改参数时用于取消对参数的修改。

复归键用于信号复归。

对应显示量代表意义：UFD:励磁电压IFD: UGR:励磁电流参考电压IFR: P:参考电流有功功率Q:无功功率ARF:可控硅输出角COS:功率因数ILD：本柜电流UAB1,UBC1,UCA1:量测PT三相线电压UG1:量测PT三相线电压平均值UAB2,UBC2,UCA2:仪表PT三相线电压UG2:仪表PT三相线电压平均值IA,IB,IC:定子对应三相电流IG:定子三相电流平均值ILA,ILB:本柜输出电流及它柜输出电流F0:发电机机端电压频率F1:励磁电源频率URAN:叠加的测试信号UPSS:PSS的输出信号U5V:5V电源U12V:12V电源H0:发热量百分比US：系统侧电压1.1短路试验做短路试验时，励磁调节系统的运行方式放到手动运行位置（注意，千万不能在自动运行位置，因为这时机端短路，在自动运行方式反馈量没有输出会达到最大值），然后合灭磁开关投入运行，操作时只需要按增/减磁开关就可以调整输出电流的大小。

火电厂发电机励磁系统现场试验方法和常见问题同步电机励磁系统在国标中的定义是“提高电机磁场电流的装置，包括所有调节与控制元件，还有磁场放电或灭磁装置以及保护装置”。

其主要作用就是维持机端电压的恒定。

当机端电压上升时，励磁调节的结果是使其下降；而发电机端电压下降时，励磁调节的作用是使其上升。

从励磁系统的励磁方式来看，主要有常规励磁（三机系统）、自并励、两机它励、无刷高起始励磁系统等几种。

本文讨论的问题主要针对同步电机自并励静止励磁系统。

1.概述自并励静止励磁系统由于运行可靠性高、技术和经济性能优越的原因，已成为大中型汽轮发电机组的主要励磁方式之一。

自并励静止励磁系统由励磁变压器、励磁调节装置、功率整流装置、发电机灭磁及过电压保护装置、起励设备及励磁操作设备等部分组成。

励磁系统现场主要有四大部分工作，分别是：励磁系统外部电缆接线正确性检查；励磁系统带电传动检查；励磁系统静态检查；励磁系统动态试验。

其中静态检查和动态试验是重点内容并且试验过程有很多值得注意的地方。

2.励磁系统现场试验的内容和方法2.1 励磁系统静态检查2.1.1 试验内容这部分包括检查励磁系统中各个单元及软件是否符合要求；交直流电源的检查；各个通道模拟量精度检查；各种限制器定值和动作情况检查；PID环节调节精度检查；可控硅整流柜通流试验等。

其中可控硅整流柜通流试验值得注意。

2.1.2 重要的试验方法可控硅整流柜通流试验也被称为假负载试验。

首先由6kV工作段引一路电源接至励磁变高压侧，断开励磁变高压侧与发电机出口封母的联接，断开发电机转子母线与整流柜输出直流母线的连接，在灭磁开关下口，联接模拟负载电阻（约2W、200A）。

接下来检查励磁变二次母线的对地绝缘大于5M，直流母线对地绝缘大于2M。

然后断开起励电源在端子排上的连接，用6kV给励磁变送电，测量二次母线电压及相序，同时在交流母线及调节器内部检查同步电压的显示值。

再然后合上励磁灭磁开关的操作电源和交流辅助电源开关，检查手动给定值为0%，可控硅控制角为150度，选择A VR手动方式，合上灭磁开关，投入励磁，用增减励磁方式检查励磁系统在手动方式下，工作稳定，输出电流正常。

发电机励磁系统建模及参数测试现场试验方案一、背景介绍发电机励磁系统是发电机的重要组成部分，控制和调节发电机输出电压和电流的稳定性。

励磁系统的合理运行对于保证发电机的安全运行和电力系统的稳定性至关重要。

因此，对发电机励磁系统建模和参数测试进行现场试验是必要的。

二、试验目的1.建立发电机励磁系统的数学模型，准确描述其工作原理，对励磁系统进行仿真分析。

2.测试励磁系统参数，评估其性能和稳定性，发现存在的问题并提出优化建议。

三、试验方案1.建模与仿真1.1收集和分析发电机的电气参数，包括发电机的电感、电阻、励磁电枢电阻、励磁电枢电感等。

1.2根据收集的参数，建立发电机励磁系统的数学模型。

模型可以采用经典的励磁系统模型，如PI控制、PID控制等。

1.3 利用仿真软件，如MATLAB/Simulink，进行励磁系统的仿真分析，观察发电机输出电压和电流的波形，评估励磁系统的性能和稳定性。

2.参数测试2.1制定测试计划，明确测试的参数和步骤。

2.2测试发电机励磁系统的基本参数，包括励磁电流、励磁电流反馈回路增益、励磁电枢电流反馈系数等。

2.3测试励磁系统的稳定性参数，如动态响应时间、控制精度、超调量等。

2.4根据测试结果，分析励磁系统的工作状态和性能，对比模拟结果，确定是否存在问题。

3.问题发现与优化建议3.1根据测试结果和模拟分析，发现存在的问题，如励磁系统的响应速度过慢、控制精度不高等。

3.2针对存在的问题，提出优化建议，如调整控制器参数、增加反馈环节等。

3.3制定优化方案，对励磁系统进行优化，并再次进行现场试验，验证优化效果。

四、试验计划1.准备工作1.1收集发电机的电气参数，包括电感、电阻等。

1.2确定试验设备和工具，如发电机功率测试仪、多用表等。

1.3建立仿真模型，准备仿真软件。

2.建模与仿真2.1建立发电机励磁系统的数学模型。

2.2利用仿真软件进行仿真分析。

3.参数测试3.1制定测试计划，明确测试的参数和步骤。

发电机自动电压运行时励磁调节器调差系数的整定与试验作者：姚晋瀚来源：《中国科技纵横》2017年第22期摘要：本文以发电机自动励磁调节装置为研究对象，基于发电机自动励磁调节器作业原理，分析其装置用途、工作特性、调节特性、调差原理，继而探讨发动机励磁调节器调差系数的整定与试验。

关键词：发电机；自动励磁调节装置；调节；整定中图分类号：TM31 文献标识码：A 文章编号：1671-2064（2017）22-0083-021 发电机自动调节装置用途自动励磁调节装置作为自动励磁控制系统中最为重要的部分，主要用于对发电机电压电流的运行监测，根据预先设定的调节指令，向电源发出调节控制信号，继而完成控制操作。

励磁控制装置原理图如图1所示。

自动励磁调节装置可对发电机机端电压进行调节，发电机出口电压是励磁调节器输入量之一，从TV中机端电压可获取二次电压量，将其与给定值做出对比，获取偏移值△U，由此输出控制信号，从而改变晶闸管整流器触发角，对机组励磁电流进行相关的调整，使发电机端电压为预先规定值。

利用反馈系统，使励磁控制达到电压恒定值。

2 发电机励磁调节器工作要求励磁能源可维持发电机运行，满足故障工况下的运行需求；确保发电机端电压保持稳定，维持电压精度，使得并联机组分担功率的可靠性与稳定性；强励容量恒定，2倍强励倍数下，确保响应比为3.5倍/秒；欠励区域内发电机应保持稳定运行；保护机组过电压；以正阻尼规范机组振荡，确保机组动态平衡；较小时间常数下，对输入量变化做出快速响应；调节度精准无误，确保存在极小或不存在失灵区；确保发电机运行的稳定性，在系统调节上简便灵敏、稳定可靠。

3 发电机励磁调节器工作原理3.1 励磁调节器组成发电机励磁调节器有很多不同类型，但其框架类似。

以135MW发电机励磁调节器为例，其框架图如图2所示，由调差、比较单元、放大单元、触发单元等组成。

3.2 发电机励磁调节器调差系数的整定与试验发电机励磁调节器在自动电压调节方式（AVR）运行时，为使多台并联运行的发动机之间的无功功率合理分配或为补偿在发变组单元中主变压器的电压降，励磁调节器须要设置附加无功调差功能，来改变发电机电压调节特性。

励磁调差极性在线校验方法介绍葛洲坝电厂大江分厂陈小明摘要本文首先利用某励磁装置因调差极性错误而发生的并网失控事实，说明了校验励磁调差极性的重要性。

接着按照发电机端电压调节过程及特征，描述出一个励磁调差原理框图，并标明励磁调差极性在线测量点。

最后介绍了三种在线校验方法：备用励磁调节，无功负荷转移和甩无功负荷。

这些工业试验方法曾在葛洲坝电厂成功使用。

关键词励磁装置调差率校验方法Introduction to on-line calibration method of excitation adjustmentpolarityChen XiaomingGezhouba Hydropower Plant，443002，Yichang，ChinaAbstract According to the faults of switching onto power network because of wrong adjustment polarity of one excitation devices, this paper presents the importance of calibration of polarity. According to the adjustment process and characteristic of generate units terminal voltage, presents one excitation adjustment principle diagram indicating on-line measure points. At last, presents three on-line calibration methods: spare excitation adjustment, transfer of reactive power load and casting reactive power load. these methods has been used successfully in Gezhouba Hydropower Plant.Keywords excitation equipment adjustment rate calibration methods0引言在大中型水轮发电机励磁装置开机并网试验中，确定发电机电压调节特性方向即调差极性极为重要，只有在励磁调差极性和调差率符合设计要求的情况下，励磁装置的其他负载试验才有实际价值。

需要 特别注意 的是 ．为 补偿主变 电抗产生 的压降 ， 虽然要求发 电机励磁 系统 的电压 调差特 性为 负调差 ． 但 当选择 负调差 时 ． 调差 率必 须小 于主变 的压 降 ． 即发 电 机无功功 率与 电网电压 的关 系曲线必须 是下降特性
压 随无功 电流增大而 降低 ： Ｋ＜ ０为负调差 特性 ． 发 电机
１ 发 电机 电压 调 差 定 义
发 电机 电压调差 功能 对励磁 系统调 节发 电机无 功 功 率有着 重要 的作用 ．反 映 了在励 磁 调节器 自动 调节
变 压器实际压 降。 电压调 差率宜按 下列方法 整定 ：
（ １ ）并 列点 （ 主 变高压侧 ） 的电压调差 率 宜 按照
５ ％～ ｌ ０ ％整定 ． 在无功分 配稳定 的情况 下取小 值 ． 同一 条母线下 的电压调差 率应相 同＿ ３ ］
时． 发 电机组 之 间的无 功功率 是任 意分 配 的 ， 机 组会 处
收稿 日期 ： ２ ０ １ ５—０ ３ —０ １ ： 修 回 日期 ： ２ ０１ ５ —０ ４ — ０ ８
４ 调 差 率 的测 定
机组 投入 运行后 ， 还 需要 对调 差 率进行 测定 ， 以便
观察 它 的设定值 与设计值 是否一致 。 根 据大型 汽轮发 电
下 发 电机机 端 电压 随发 电机无 功输 出变 化关 系 …。 发 电机 电压调差 特性用 调差率 Ｋ来 表征 ．发 电机在功 率 因数为 ０的情 况下 ． 机端 电压 、 无 功 功率 、 电压 给定
（ ２ ）发 电机 电压调差率应 考虑变压器 电抗压 降 ， 变
压器 电抗压 降标 幺值 为 ：
式（ ２ ） 中： Ｐ Ｎ 为发 电机额 定 功率标 幺值 ； Ｒ 为 主变 电

励磁调节器特性试验①试验目的1、检查发电机特性，校正参数；2、检查励磁装置阶跃调节特性；3、手/自动切换功能检查；4、检查励磁装置各限制器的功能；5、检查励磁强励功能。

②试验条件1、发电机在空转状态；2、录波仪已接好线，参数已设置；3、连接手持终端于在线方式。

③试验步骤（1）起励试验：1、发电机出口开关断开，保护投入，励磁装置处“手动”方式；2、投入励磁，并录制“手动”时起励波形；3、手动增加励磁，至发电机额定电压，切换至“自动”方式，并录制“手动/自动”切换波形；4、在额定定子电压时，退出励磁，录制逆变灭磁波形；5、在U G=15.75KV时，用手提终端检查参数V813，并设置V813=1/V501；6、励磁置“自动”方式，投入励磁，录制“自动”方式时起励波形。

（2）励磁空载阶跃试验：1、励磁已投入，发电机空载；2、励磁电流调节器阶跃特性；a、调节器置“手动”；b、手提终端检测励磁电流设定值V10；c、设V10为原来值的80%，观察励磁电流无波动；d、复归V10。

3、励磁电压调节器阶跃特性；a、调节置“自动”；b、手提终端检测定子电压设定值V11=1.0；c、设置V11=0.9，观察励磁电流和定子电压无波动；d、设置V11=1.0，观察励磁电流和定子电压应无波动。

f、事故灭磁：模拟保护跳闸或励磁内部故障跳闸灭磁开关跳闸曲线。

（4）最小励磁电流试验：1、发电机空载，励磁调节器置“自动”；2、设置I900=0，V829=0；3、设置定子电压设定值V11=0，励磁电流将降至0，并且很快升到最小励磁电流限制值200A；4、复归参数V829=0.7999。

（5）最大励磁电流试验：1、最大励磁电流瞬时限制a、设V11=0.8，I901=0；b、设V821=0.5，V11=1.0，励磁电流将增大至最大值1000A（V821×2000A）。

c、复归V821=1.89992、最大励磁电流延时限制a、设V11=0.8，I901=0；b、设V824=0.5，V11=1.1，励磁电流将增大，3S后回到1000A（V824×2000A）。

#3发电机励磁系统调试方案习水电厂#3发电机励磁调节系统改造投运试验方案批准：审定审核：编制：二〇一三年十一月七日一、概况习水电厂#3发电机励磁调节系统运行多年，元器件老化严重，故障频繁，运行不可靠，给机组及电网安全运行带来严重威胁，经厂部批准决定进行改造，将原ABB公司生产的ABB UNITROL-F 励磁调节设备改造为南瑞科技公司生产的NES-5100励磁调节设备，该工程于2013年11月3日开工，现已安装结束，准备进入调试阶段，为保证调试工作的顺利开展，特编制本调试方案。
