干式变压器检修文件包

干式变压器日常检查维护作业规定模版干式变压器是一种常见的电力变压器，具有结构简单、维护方便等优点，在电力系统中得到广泛应用。

为了保证干式变压器的正常运行，降低故障发生率，对干式变压器进行日常检查和维护工作至关重要。

以下是干式变压器日常检查维护作业规定的模板，供参考：一、检查项目及频次：1. 外观检查：每月一次。

2. 温度检查：每日一次。

3. 噪音检查：每季度一次。

4. 绝缘电阻测试：每年一次。

5. 冷却风机检查：每月一次。

6. 绝缘油水分析：每年一次。

7. 电气连接检查：每季度一次。

8. 空气流动检查：每月一次。

9. 保护装置检查：每季度一次。

10. 火灾探测装置检查：每年一次。

11. 清洁干燥剂范围：每年一次。

二、检查内容和方法：1. 外观检查：- 检查外壳、接线盒、绝缘子表面是否有明显损伤。

- 检查散热器、冷却风机是否正常运行。

- 检查连接线是否松动。

2. 温度检查：- 使用红外测温仪测量变压器各部位的表面温度，比较各部位温度的变化情况。

3. 噪音检查：- 使用噪音测量仪测量变压器运行时的噪音水平。

- 比较测量结果与标准值，判断是否正常。

4. 绝缘电阻测试：- 使用绝缘电阻表对变压器进行绝缘电阻测试。

- 测试需要在设备断电的情况下进行。

5. 冷却风机检查：- 检查冷却风机是否正常工作。

- 清理风机周围的杂物，保证通风畅通。

- 检查风机叶片是否有损坏。

6. 绝缘油水分析：- 从变压器中取油样品，送至实验室进行绝缘油水分析。

- 检查绝缘油的电气性能和水分含量。

7. 电气连接检查：- 检查接线盒和绝缘子的连接部位是否稳固。

- 检查电缆、导线的绝缘状况是否良好。

8. 空气流动检查：- 检查变压器周围的空气流动情况，是否存在积尘等影响散热的问题。

- 清理空气流道，保证空气流动畅通。

9. 保护装置检查：- 检查变压器的保护装置是否正常工作。

- 测试过压保护、欠压保护、过载保护等功能。

10. 火灾探测装置检查：- 检查变压器的火灾探测装置是否正常工作。

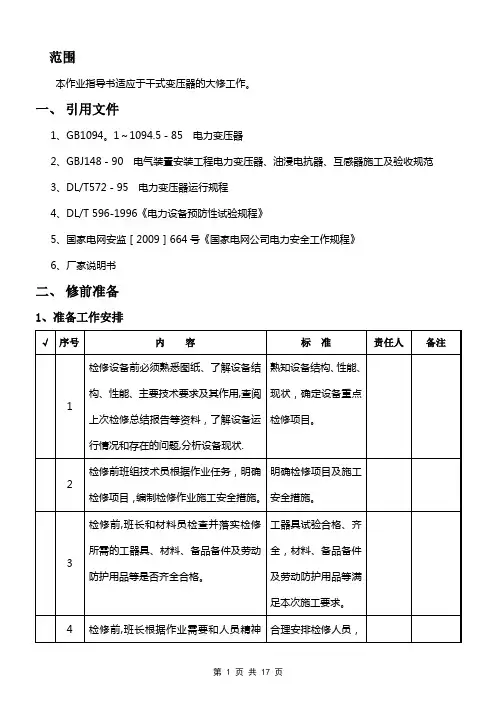

范围
本作业指导书适应于干式变压器的大修工作。

一、引用文件
1、GB1094。

1～1094.5－85 电力变压器
2、GBJ148－90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范
3、DL/T572－95 电力变压器运行规程
4、DL/T 596-1996《电力设备预防性试验规程》
5、国家电网安监［2009］664号《国家电网公司电力安全工作规程》
6、厂家说明书
二、修前准备
1、准备工作安排
2、作业人员要求
3、备品备件
4、工器具
5、材料
6、定置图及围栏图
7、危险点分析
8、安全措施
9、人员分工
四、流程图
五、作业程序及作业标准
1、开工
2、检修电源的使用
3、检修内容和工艺标准
六、竣工
七、验收记录
八、作业指导书执行情况评估
干式变压器试验。

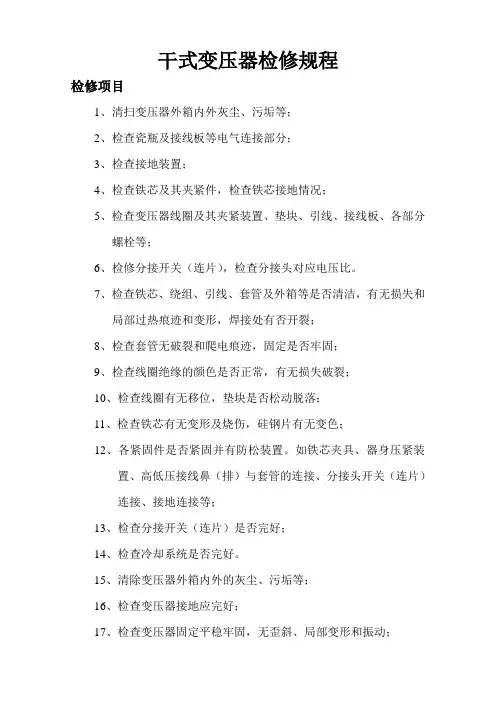

干式变压器检修规程
检修项目
1、清扫变压器外箱内外灰尘、污垢等；
2、检查瓷瓶及接线板等电气连接部分；
3、检查接地装置；
4、检查铁芯及其夹紧件，检查铁芯接地情况；
5、检查变压器线圈及其夹紧装置、垫块、引线、接线板、各部分
螺栓等；
6、检修分接开关（连片），检查分接头对应电压比。

7、检查铁芯、绕组、引线、套管及外箱等是否清洁，有无损失和
局部过热痕迹和变形，焊接处有否开裂；
8、检查套管无破裂和爬电痕迹，固定是否牢固；
9、检查线圈绝缘的颜色是否正常，有无损失破裂；
10、检查线圈有无移位，垫块是否松动脱落；
11、检查铁芯有无变形及烧伤，硅钢片有无变色；
12、各紧固件是否紧固并有防松装置。

如铁芯夹具、器身压紧装
置、高低压接线鼻（排）与套管的连接、分接头开关（连片）
连接、接地连接等；
13、检查分接开关（连片）是否完好；
14、检查冷却系统是否完好。

15、清除变压器外箱内外的灰尘、污垢等；
16、检查变压器接地应完好；
17、检查变压器固定平稳牢固，无歪斜、局部变形和振动；
18、检查变压器外箱应完整，各处连接无松动，外箱无碰坏；
19、观察变压器引线位置应正常，支持应牢固，引线绝缘良好。

检修周期
检修周期2年。

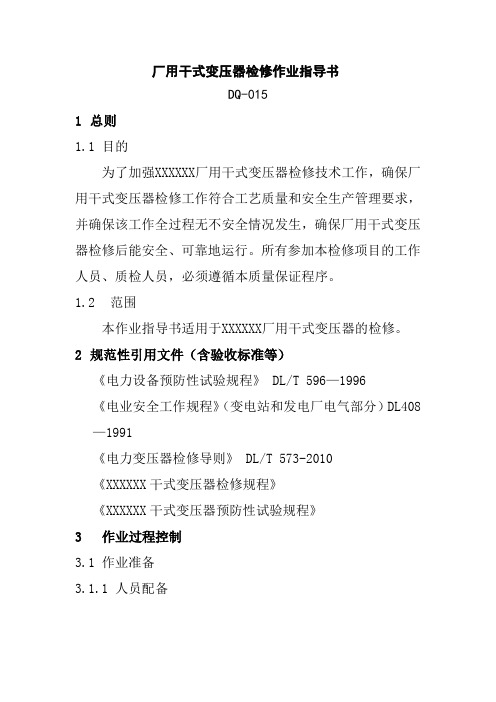

厂用干式变压器检修作业指导书DQ-0151总则1.1 目的为了加强XXXXXX厂用干式变压器检修技术工作，确保厂用干式变压器检修工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保厂用干式变压器检修后能安全、可靠地运行。

所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2范围本作业指导书适用于XXXXXX厂用干式变压器的检修。

2规范性引用文件（含验收标准等）《电力设备预防性试验规程》 DL/T 596—1996《电业安全工作规程》（变电站和发电厂电气部分）DL408—1991《电力变压器检修导则》 DL/T 573-2010《XXXXXX干式变压器检修规程》《XXXXXX干式变压器预防性试验规程》3 作业过程控制3.1 作业准备3.1.1 人员配备序号人员分工人数资质要求备注1 工作负责人（专责检修工）1具备电气工作票工作能力与资格，具备3年以上检修工作经验2 工作组成员（检修工）2熟悉《电业安全工作规程》，具备电气工作票工作资质或条件3 其他成员（辅助工或外委员工）1 具有电工证资质或条件3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）序号类别名称规格备注1 测量仪器变压器直流电阻测试仪绝缘电阻表直流高压发生器交流耐压试验设备干湿温度计2 作业工器具梅花扳手S17~19 把/2梅花扳手S14~17 把/2 充电式手电筒把/1临时照明灯盏/2电工组合工具套/1实验专用电源开关板块/1吸尘器台/1 空气压缩机台/1套筒扳手组合工具套/1力矩扳手把/1木锤把/13 安全防护用品临时接地线米/10绝缘手套双/1绝缘垫块/1放电棒根/13.1.3消耗材料包括备品序号名称规格单位数量备注1 破布Kg 52 砂布张 13 无水乙醇瓶 24 灯泡220V60W 只 25 记号笔支 16 绝缘带卷 13.2 作业过程及风险预控序号作业步骤或项目内容风险描述预制措施备注1 核实安全措施1 工作负责人不到现场核实安全措施。

干式变压器检修预试记录一、变压器基本情况：1.变压器型号：XXXX2.额定容量：XXXXKVA3.额定电压：XXXXKV4.制造厂家：XXXX二、检修目的：通过检修和预试，检查变压器的运行状态，确保其安全可靠地工作。

三、检修内容：1.外观检查：-检查变压器外壳是否有腐蚀、变形等现象。

-检查进出线端子的连接情况，是否松动。

-检查变压器绝缘子是否完好。

2.清洁检查：-清洁变压器外壳，清除灰尘和污垢。

-清洁冷却风扇，确保其正常运转。

3.冷却系统检查：-检查冷却风扇的运行情况，是否存在异常噪音或不运转现象。

-检查冷却风道是否畅通，是否有积尘现象。

-检查变压器温度传感器和风扇控制器的工作情况。

4.绝缘电阻测量：-使用绝缘电阻测试仪，对变压器绝缘电阻进行测量。

-测量不同绝缘电阻之间的对地电阻。

-检查测量值是否符合设定的要求。

5.剩磁测量：-使用剩磁测量仪，对变压器剩磁进行测量。

-检查剩磁值是否在正常范围内。

6.变压器油检查：-检查变压器油位是否正常，是否需要增加或更换油。

-对变压器油进行绝缘强度测试。

-检查油中是否含有水分、杂质等。

7.变压器绕组检查：-对变压器绕组进行视觉检查，查看是否存在损坏、螺栓松动等现象。

-对绕组进行电阻测量，检查其是否正常。

-检查绕组连接处的紧固件是否牢固。

8.保护装置检查：-检查变压器保护装置的运行情况，包括过流、过压、过温保护等。

-测试保护装置的触发值和动作时间，确保其工作可靠。

四、检修结果和处理措施：1.外观检查：-变压器外壳完好，无腐蚀、变形等现象。

-进出线端子连接良好，无松动现象。

-变压器绝缘子完好。

2.清洁检查：-变压器外壳清洁，无灰尘和污垢。

-冷却风扇清洁，运转正常。

3.冷却系统检查：-冷却风扇正常运转，无异常噪音。

-冷却风道畅通，无积尘现象。

-变压器温度传感器和风扇控制器正常工作。

4.绝缘电阻测量：-绝缘电阻符合设定要求，无异常情况。

5.剩磁测量：-剩磁值在正常范围内。

检修文件包编号：2012-DQ-HD-09-103干式变检修文件包#2机B汽机干式变检修四川中电福溪电力开发有限公司2012年09月 11 日四川中电福溪电力开发有限公司#2机B汽机干式变文件包文件准备：工作负责人：文件包编号：2012-DQ-HD-09-103文件包内容：#2机B汽机干式变检修序号内容清单打“√”份数1.工作指令√ 12.质量安全计划√13.检修规程√14.检修报告√15.检修报告附页√16.异常项/不符合项报告表√17.检修文件包修改建议表√18.经验反馈单√19.10.11.四川中电福溪电力开发有限公司工作指令生产工作文件生效印设备编码：20BFT02 GT001 设备名称： 400V干式变压器设备位置：#1机主厂房6.9米380VPC、MCC开关室项目序号：2012-DQ-HD-09-103适用规程：FX.DQ.R.工作内容描述：1、变压器清理2、变压器线圈、铁芯检查3、温控箱及冷却装置检查先决条件：动火票： Y□ N ■拆除保温： Y □ N ■吊车使用：Y □ N ■脚手架： Y □ N ■其它（具体说明）：风险分析：Y■ N □描述：1、防止跑错间隔，误碰带电设备2、防止异物遗留品质再鉴定/试验：Y □ N ■描述（再鉴定/试验的条件、要求）：质量控制页： Y □ N ■备品、主要材料页：Y □ N ■开工时间：完工时间：工作(票)申请号：预计总工日：10实际工日：预计检修工日：10预计土建工日：预计其它工日：检修（施工）单位：工作负责人：准备审核批准签字日期签字日期签字日期质量安全计划表四川中电福溪电力开发有限公司质量安全计划表(生效印)设备名称： 400V干式变压器页数：1/2设备位置：#2机主厂房6.9米380VPC、MCC开关室设备编码：20BFT02 GT001项目说明： 400V干式变压器清理、检查适用该质量计划设备： 400V干式变压器初步条件：有关适用文件，系统电隔离特殊措施：Ｗ：见证点Ｈ：停工待检点检修单位独立检查监理单位独立检查业主独立检查序号工作内容授权姓名签字日期授权姓名签字日期授权姓名签字日期授权姓名日期1 文件准备FX.DQ.R 0 H H H2 工器具、备件的准备W W W3 检修场地的准备，验证工作票W W W版本编写人签字审核人签字批准人签字工作票类型：热力机械□热控□电气一次■电气二次□特殊说明：日期福溪发电公司 C级检修质量安全计划表Ｗ：见证点Ｈ：停工待检点页数：2/2序号工作内容适用文件Ｗ：见证点Ｈ：停工待检点检修单位独立检查监理单位独立检查业主独立检查版本工作负责人授权姓名签字日期授权姓名签字日期授权姓名签字日期4 变压器清理5 变压器线圈、铁芯检查6 温控箱及冷却装置检查W W W7 变压器试验W W W8 试验结束，恢复接线9 清理工作现场，终结工作票W W W10 品质再鉴定W W W四川中电福溪电力开发有限公司检修规程页：1/9规程编码：FX.DQ.R.人员组成规程名称预计工日：10负责人1人400V干式变压器全面检查检修工5人工作票：电气一票临工0人供货商产品型号适用于该规程的设备设备位置SCB10-1600/6 天津特变电工400V干式变压器#2机主厂房6.9米380VPC、MCC开关室停工待检点H1个生效印见证点W2个版次编写校核批准签字日期签字日期签字日期电子文档路径：四川中电福溪电力开发有限公司检修规程版次：0页：2/9FX.DQ.R.文件修改跟踪页版次文件修改原因修改人/日期修改页四川中电福溪电力开发有限公司检修规程FX.DQ.R.工序工作内容预计时间机械电气仪控起重电焊土建工作负责人签字0 概述0 01 作业风险分析及安全措施0 02 备品备件及材料0 03 现场准备及工器具 1 14 办理工作票0.5 0.55 检修步骤5.1 变压器清理 4 4 5.2 变压器线圈、铁芯检查 2 25.3 温控箱及冷却装置检查 2 26 变压器试验 4 47 恢复接线 2 28 清理场地终结工作票0.5 0.59 品质再鉴定四川中电福溪电力开发有限公司检修规程FX.DQ.R.工序0 概述□本规程适用于400V干式变压器检查工作工序1 作业风险分析及安全措施□严格执行《电业安全工作规程》□严格执行工作票安全防范措施□工作前要验证隔离，仔细核对检修设备标牌与工作票内容一致□严格执行《电力设备预防性试验规程》□该作业主要风险有：触电、设备损伤、接线错误、异物等□做好防止异物措施，试验结束时，及时拆除试验接线□拆厂变引线时必须做好对应标记，接线时按标记恢复，并认真核对，防止接线错误□绝缘试验时，设专人监护，防止有人误入试验区域造成触电工序2 备品备件及材料名称规格/型号部件号单位数量编码图号工序3 现场准备及工器具3.1现场布置□设置工作区3.2工器具名称规格/型号单位数量编码常用工具箱套 1万用表只 1兆欧表只 1试验仪器套 1四川中电福溪电力开发有限公司检修规程FX.DQ.R.工序4 办理工作票□确认工作票安全措施已全部实施工序5.1 变压器清理□打开变压器前后柜门后，进行验电□用吸尘器吸除线圈、铁芯上各部位的积灰及仓内底部的灰尘□用布清理一、二次引线工序5.2 变压器线圈、铁芯检查□变压器线圈表面应无裂纹、脆化现象□线圈支架无移位□线圈冷却风道无堵塞，绝缘垫块无松动、脱落现象□分接开关短接片无过热、变色、锈蚀痕迹□铁芯表面无锈蚀，局部过热、变色现象□铁芯风道内无异物□紧固各导电部位螺栓,使用力矩扳手按照标准进行力矩实验，力矩标准如下：螺栓规格M6 M8 M10 M12 M16 M18 M20 拧紧力矩值（Nm） 5.5 14 29 45 100 132 188见证点（1）工序5.3 温控箱及冷却系统检查□温度控制箱表面无裂纹，密封严密□检查装置内无潮气、水份，腐蚀现象□温度控制箱内接线端子应紧固□感温探头及引线固定牢固□ 清扫风扇电机□ 检查风扇电机的叶片应无变形□ 用手盘动风扇的叶片，检查轴承转动情况，应无卡涩、停顿现象 □ 测量风扇电机绝缘、直阻，并记录在检修报告中 □ 检查风扇电机转换开关触点接触良好 □外接临时电源试运冷却风扇工序6.1 变压器绕组的直流电阻测量 □分别测量变压器低压绕组相间电阻和高压绕组的线间电阻6.1.1低压绕组的相间直流电阻测量 □ 将QJ44电桥测量线正确接入被测绕组□ 合上电桥电源开关，将电桥测量倍率置在合适位置，调节检流计指针指零□将电桥灵敏度旋至最低，按下“B ”键和“G ”键，调节电桥桥臂参数使电桥初步平衡，逐步提高电桥灵敏度至最高，反复微调电桥桥臂参数使电桥平衡（检流计指零）□将电桥灵敏度旋至最低，断开“G ”键和“B ”键，将测得的绕组直流电阻值记入检修报告中6.1.2 高压绕组的线间直流电阻测量 □ 将QJ44电桥测量线正确接入被测绕组□ 合上电桥电源开关，将电桥测量倍率置在合适位置，调节检流计指针指零□将电桥灵敏度旋至最低，按下“B ”键和“G ”键，调节电桥桥臂参数使电桥初步平衡，逐步提高电桥灵敏度至最高，反复微调电桥桥臂参数使电桥平衡（检流计指零）□将电桥灵敏度旋至最低，断开“G ”键和“B ”键，将测得的绕组直流电阻值记入检修报告中□ 测量全部结束后，断开电桥电源开关 □ 确认变压器分接位置，并记入检修报告中 6.1.3 试验标准□标准：1600KV A 及以下的变压器高压绕组的线间电阻相互差别不应大于三相平均值的2%，四川中电福溪 电力开发有限公司 检 修 规 程版次：0 页码：6/9 FX.DQ.R.低压绕组的相间电阻相互差别不应大于三相平均值的4%；1600KV A 以上的变压器高压绕组的线间电阻相互差别不应大于三相平均值的1%，低压绕组的相间电阻相互差别不应大于三相平均值的2%；与以前相同部位测得值比较，其变化不应大于2%见证点（2）工序6.2 绝缘电阻及吸收比测量 □ 将高压侧三相绕组短接（A 、B 、C ）□将低压侧三相绕组包括中性点短接（a 、b 、c 、o ）6.2.1 低压绕组绝缘电阻及吸收比测量 □ 将高压绕组接地□用1000V 兆欧表测量，将兆欧表 “L ”端子接低压绕组，“E ”端子接地，测量其绝缘电阻，读取15″和60″时的绝缘电阻值，记入检修报告中□ 测量完毕，被试绕组对地充分放电 □ 拆除高压绕组接地线6.2.2 高压绕组绝缘电阻及吸收比测量 □ 低压绕组接地□用2500V 兆欧表测量，将兆欧表“L ”端子接高压绕组，“E ”端子接地，测量其绝缘电阻，读取15″和60″时的绝缘电阻值，记入检修报告中□ 测量完毕，被试绕组对地充分放电 □拆除高、低压绕组短接线6.3 铁芯绝缘电阻测量 □ 拆开变压器铁芯接地线□用2500V 兆欧表测量，将兆欧表“L ”端子接铁芯引出线，“E ”端子接地，测量其绝缘电阻，读取60″时的绝缘电阻值，记入检修报告□测量完毕，铁芯对地充分放电四川中电福溪 电力开发有限公司检 修 规 程版次：0 页码：7/9 FX.DQ.R.□ 恢复铁芯接地线 6.3.1 标准□绕组绝缘电阻值换算至同一温度下，与前次测量结果相比应无明显变化，吸收比K=R60″/R15″（10-30℃），不低于1.3□ 铁芯绝缘电阻值与以前测试结果相比无显著差别工序6.4 电源电缆的绝试缘电阻测量 □ 分别测量高压侧每相电缆对地的绝缘电阻□用2500V 兆欧表测量，将兆欧表“L ”端子接被测电缆，“E ”端子接地，测量其绝缘电阻，读取15″和60″时的绝缘电阻值，记入检修报告□绝缘电阻测试过程中，若出现60秒比15秒时的绝缘电阻值低，应延长测试时间（一般为10分钟），分别记录每分钟的绝缘电阻值，并记入检修报告中□ 试验完毕后，将被试相电缆对地充分放电 □标准：与历次测试结果比较应无明显变化工序6.5 交流耐压试验□ 分别做高压侧对低压侧及地耐压、低压侧对高压侧及地耐压□将低压侧三相短接并接地，接地需良好，高压加在高压侧绕组上，试验电压为出厂试验电压的0.85倍，加压1分钟无异常□将高压侧三相短接并接地，接地需良好，高压加在低压侧绕组上，试验电厂为3KV ，加压1分钟无异常□试验完毕后恢复电缆接线6.5.1 标准：干式变出厂试验电压：高压侧对低压侧及地为35KV ，低压侧对高压侧及地为3KV ， 即高压侧对低压侧及地交流耐压试验电压为29KV ，低压侧对高压侧及地交流耐压试验电 压为3KV工序6.6 试验结果分析 □ 试验结果符合《预防性试验规程》标准□试验结果与历次测试结果比较（相近试验条件下），无明显变化四川中电福溪 电力开发有限公司 检 修 规 程版次：0 页码：8/9 FX.DQ.R.工序6.7 试验结束，恢复接线 □ 恢复高压侧三相接地线 □ 恢复低压侧引线□ 按标记恢复高压侧三相电缆引线 □ 检查变压器仓内无遗留物 □ 恢复高、低压侧柜门清理场地终结工作票 □ 清点现场，结票结束工作工序7 品质再鉴定 □无四川中电福溪 电力开发有限公司 检 修 规 程版次：0 页码：9/9 FX.DQ.R.停工待检点（1）工序5.2 变压器线圈、铁芯检查工序5.3 温控箱及冷却系统检查 冷却风扇电机检查电机序号电机直阻电机绝缘电阻工序5.2 绕组的直流电阻（Ω）分接位置： （温度 ℃ 湿度 %）测量部位 AB BC CA ao bo co 测量值误 差四川中电福溪 电力开发有限公司检 修 报 告版次：0 页码：1/4厂变（干式）及电缆FX.DQ.R.见证点（1）签 名日 期见证点（2） 签 名 日 期工序5.3 绝缘电阻（MΩ）及吸收比（温度 ℃ 湿度 %）测量部位 R15″ R60″ R15″/R60″低对高及地 高对低及地 铁芯对地工序5.4 电源电缆绝缘电阻（MΩ）（温度 ℃ 湿度 %）测量部位 R15″ R60″ R600″ 黄对红、绿及地 绿对黄、红及地 红对黄、绿及地工序5.5 干式变压器耐压试验项目 时间 耐压时间结论 高对低及地 低对高及地四川中电福溪 电力开发有限公司检 修 报 告版次：0 页码：2/4厂变（干式）及电缆FX.DQ.R.试验仪器:试验结论：试验人员：四川中电福溪 电力开发有限公司检 修 报 告版次：0 页码：3/4厂变（干式）及电缆FX.DQ.R.停工待检点（1） 签 名日 期若实测值超出允许范围或结果异常，必须报告上级领导工作负责人签字/日期验收人签字/日期1、检修工作内容：四川中电福溪 电力开发有限公司检 修 报 告版次：0 页码：4/4厂变（干式）及电缆FX.DQ.R.2、检修中发现的缺陷及采取的措施：3、遗留问题及原因：4、备件及主要材料使用记录 序号 备件/材料名称规格型号数量 序号 备件/材料名称规格型号数量5、使用测量工具、仪器记录： 序号 测量工具/仪器名称规格型号数量 序号 测量工具/仪器名称规格型号数量工作负责人 签字/日期： 班组负责人 签字/日期：项目负责人 签字/日期：四川中电福溪电力开发有异常/不符合项报告单限公司作业编号：2012-DQ-HD-09-103 设备名称：#2机B汽机干式变检修单位：宜宾华电电气专业异常项/不符合项描述：工作负责人：日期建议采取纠正措施：检修专业：监理单位：点检：批准意见：批准人：日期纠正措施的验证：工作负责人：检修专业：监理单位：点检：四川中电福溪电力开发有限公司检修文件包修改建议表建议修改检修内容：□工作指令□质量安全计划□检修规程□再鉴定程序□再鉴定记录□其它序号修改章节修改内容修改原因建议人1.2.3.4.5.6.7.8.9.10.11.12.13.四川中电福溪电力开发经验反馈单有限公司作业编号：2012-DQ-HD-09-103设备名称：#2机B汽机干式变提出单位：宜宾华电电气专业批准日期：原文件内容：批准变更内容：提出人：审核人：批准人：。

干式变压器（含厂用变、励磁变等）检修项目及质量要求序号检修项目C修D修质量要求1干式变压器本体整体清扫，外观检查★★1、变压器本体及其附件清洁干净，无灰尘，无凝露，无异物；2、变压器罩内外整洁，无灰尘。

2铁心及高、低压绕组屏蔽接地片、铁轭穿芯螺栓检查，绕组及风道检查★★1、铁心无松动、无锈蚀、无脱漆、局部无过热现象；2、接地片无松动、接地良好；3、铁心夹件牢固，铁心夹件及拉杆螺栓、底部托盘螺栓无松动；4、铁心上、下端部搭接位置的硅钢片无翘曲，断裂；5、绕组线圈外观完好无异常，无放电痕迹，绕组浇注环氧树脂无脱层、变色、龟裂、过热、变形现象；6、绕组间风道畅通、无灰尘或异物。

3导电部件、紧固件、连接件（包括无载调压分接头）检查、紧固★★1、导电部件无锈蚀痕迹、电气连接良好、无过热现象；2、各绕组抽头引线无断裂，绝缘层无破损、脱落、变色；3、母排油漆或绝缘套完好，接触面平整紧密；4、所有紧固件、连接件螺栓无松动；5、分接头连片接触良好、无断裂、过热、腐蚀现象；6、示温片及油漆应无变色情况；7、弹垫、平垫位置正确，螺栓突出螺母二牙以上；8、软连接片无断片，焊接面无裂纹。

4线圈压紧垫块和绝缘支架检查、紧固★★1、垫块清洁、无破损、变形、老化、松动现象，固定压块受力均衡；2、绝缘子清洁、无破损、裂纹、闪络现象，安装紧固无松动；3、绝缘表面无爬电痕迹和碳化现象。

5加热器、防凝露设备及引线检查★★1、加热器无锈蚀，电源线无过热碳化现象；2、防凝露设备及其辅助器件功能正常；3、引接线走线规范，固定牢靠，电线无破损。

6接地情况检查★★铁心、夹件、底座接地牢靠，外罩与地网连接良好。

7冷却风机及其二次回路检查★★1、风机无灰尘、异物，启动无异响，无震动；2、引接线走线规范，固定牢靠，电线无破损。

8有载调压装置控制屏检查★★信号灯指示正确，控制开关、保护开关、辅助电流开关等开断位置正确。

9内部一次连接检查★☆各部位连接牢靠，无过热现象。

干式变压器日常检查维护作业规定范本一、检查前准备1. 确保施工区域安全，并设置明确的工作边界，防止非相关人员进入。

2. 确认所需的工具、设备和备品备件齐全，并按照规定位置妥善摆放。

3. 检查变压器的运行情况，排除故障和异常情况后方可进行日常检查维护作业。

二、外观检查1. 检查变压器外壳是否完好，无明显损坏、裂纹、变形等情况。

2. 检查变压器绝缘部件的外观，如外壳、盖板、隔离切割板等，是否有变形、破损或接触不良现象。

3. 检查变压器风扇、散热器、进气口和排气口是否清洁畅通，无积尘和堵塞现象。

三、温度检测1. 使用红外线测温仪对变压器的绝缘部件、绕组和连接器进行非接触式温度检测。

2. 检测的部位应包括变压器绝缘部件的各个部分、主开关和连接器等关键位置。

3. 出现异常温度的部位，应立即停机排查原因，并在问题解决后重新进行温度检测。

四、绝缘电阻测试1. 按照规定程序进行绝缘电阻测试。

2. 测试的位置包括主绕组、副绕组、高压绕组和低压绕组，在测试前，应确认相关绕组已经与电源断开。

3. 测试结果应记录并及时与历史数据进行对比，如有异常情况应立即汇报。

五、开关操作及试验1. 对变压器的各个开关进行操作，确保其正常工作。

2. 进行断电和投入电源试验，检查开关的动作是否灵活、可靠，无发热、闪烁或异常声响。

3. 检查断路器和保护装置是否正常，确保其在故障发生时能正常切断电源。

六、清洁维护1. 定期对变压器进行清洁，包括外壳、连接器、散热器和风扇等部位。

2. 清洁过程中应注意不损伤变压器，特别是绝缘部件和连接器等易受损的部位。

3. 清洁后应仔细检查是否有未彻底清除的污垢，如有应立即处理，确保变压器干净整洁。

七、故障排除与维修1. 在检查过程中发现任何异常或故障的情况，应及时记录并立即汇报。

2. 对于轻微的故障，如连接不良、线路短路等，应及时进行维修和更换。

3. 对于较大的故障，应立即停机，并安排专业人员进行排除和维修。
